Уничтожитель электроники своими руками: Как сделать простой ЭМИ излучатель своими руками!

Опубликовано

Содержание

Как сделать простой ЭМИ излучатель своими руками!


ОСТОРОЖНО ВЫСОКОЕ НАПРЯЖЕНИЕ!
Доброго времени суток любители интересных самоделок! Около года назад я впервые узнал как можно сделать ЭМИ излучатель для влияния на различную электронику с малых дистанций. Естественно я сразу же захотел сделать подобную самоделку, поскольку она довольно эффектная и на практике показывает работу электромагнитных импульсов. В первых моделях ЭМИ излучателя стояли несколько высоко ёмкостных конденсаторов из одноразовых фотоаппаратов, но данная конструкция работает не очень хорошо, из-за долгой “перезарядки”. Поэтому я решил взять китайский высоковольтный модуль (который обычно используется в электрошокерах) и добавить к нему “пробойник”. Данная конструкция меня устраивала. Но к сожалению у меня сгорел высоковольтный модуль и поэтому я не смог отснять статью по данной самоделке, но у меня было отснято подробное видео по сборке, поэтому я решил взять некоторые моменты из видео, надеюсь Админ будет не против, поскольку самоделка реально очень интересная.

Хотелось бы сказать что всё это было сделано в качестве эксперимента!


И так для ЭМИ излучателя нам понадобится:
-высоковольтный модуль
-две батарейки на 1,5 вольта
-бокс для батареек
-корпус, я использую пластиковую бутылку на 0,5
-медная проволока диаметром 0,5-1,5 мм
-кнопка без фиксатора
-провода

Из инструментов нам понадобится:
-паяльник
-термо клей

И так первым делом нужно намотать на верхнюю часть бутылки толстую проволоку примерно 10-15 витков, виток к витку (катушка очень сильно влияет на дальность электромагнитного импульса, лучше всего показала себя спиральная катушка диаметром 4,5 см) затем отрезаем дно бутылки



Берём наш высоковольтный модуль и припаиваем обязательно к входным проводам питание через кнопку, предварительно вынув батарейки из бокса


Берём трубочку от ручки и отрезаем от неё кусочек длиной 2 см:


Один из выходных проводов высоковольтника вставляем в отрезок трубочки и приклеиваем так как показано на фото:

С помощью паяльника проделываем отверстие с боку бутылки, чуть больше диаметра толстой проволоки:

Самый длинный провод вставляем через отверстие внутрь бутылки:

Припаиваем к нему оставшийся провод высоковольтника:

Располагаем высоковольтный модуль внутри бутылки:

Проделываем ещё одно отверстие с боку бутылки, диаметром чуть больше диаметра трубочки от ручки:

Вытаскиваем отрезок трубочки с проводом через отверстие и крепко приклеиваем и изолируем термо клеем:


Затем берём второй провод от катушки и вставляем его внутрь куска трубочки, между ними должен остаться воздушный зазор, 1,5-2 см, подбирать нужно экспериментальным путём


укладываем всю электронику внутрь бутылки, так чтобы ни чего не замыкало, не болталось и было хорошо заизолировано, затем приклеиваем:


Делаем ещё одно отверстие по диаметру кнопки и вытаскиваем её изнутри, затем приклеиваем:


Берём отрезанное дно, и обрезаем его по краю, так чтобы оно смогло налезть на бутылку, надеваем и приклеиваем:

Ну вот и всё! Наш ЭМИ излучатель готов, осталось только его протестировать! Для этого берём старый калькулятор, убираем ценную электронику и желательно одеваем резиновые перчатки, затем нажимаем на кнопку и подносим калькулятор, в трубочке начнёт происходить пробои электрического тока, катушка начнёт испускать электромагнитный импульс и наш калькулятор сначала сам включится, а потом начнёт рандомно сам писать числа!

До этой самоделки я делал ЭМИ на базе перчатки, но к сожалению отснял только видео испытаний, кстати с этой перчаткой я ездил на выставку и занял второе место из-за того что плохо показал презентацию.

Максимальная дальность ЭМИ перчатки составляла 20 см. Надеюсь эта статья была вам интересна, и будьте осторожны с высоким напряжением!

Вот видео с испытаниями и ЭМИ перчаткой:





Всем спасибо за внимание! Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Электромагнитный импульс своими руками схема. Электромагнитное оружие. Создание портативного устройства ЭМ излучения

С малых дистанций. Естественно я сразу же захотел сделать подобную самоделку, поскольку она довольно эффектная и на практике показывает работу электромагнитных импульсов. В первых моделях ЭМИ излучателя стояли несколько высоко ёмкостных конденсаторов из одноразовых фотоаппаратов, но данная конструкция работает не очень хорошо, из-за долгой “перезарядки”. Поэтому я решил взять китайский высоковольтный модуль (который обычно используется в электрошокерах) и добавить к нему “пробойник”. Данная конструкция меня устраивала. Но к сожалению у меня сгорел высоковольтный модуль и поэтому я не смог отснять статью по данной самоделке, но у меня было отснято подробное видео по сборке, поэтому я решил взять некоторые моменты из видео, надеюсь Админ будет не против, поскольку самоделка реально очень интересная.

Хотелось бы сказать что всё это было сделано в качестве эксперимента!

И так для ЭМИ излучателя нам понадобится:
-высоковольтный модуль

-две батарейки на 1,5 вольта
-бокс для батареек
-корпус, я использую пластиковую бутылку на 0,5
-медная проволока диаметром 0,5-1,5 мм
-кнопка без фиксатора
-провода

Из инструментов нам понадобится:
-паяльник
-термо клей

И так первым делом нужно намотать на верхнюю часть бутылки толстую проволоку примерно 10-15 витков, виток к витку (катушка очень сильно влияет на дальность электромагнитного импульса, лучше всего показала себя спиральная катушка диаметром 4,5 см) затем отрезаем дно бутылки


Берём наш высоковольтный модуль и припаиваем обязательно к входным проводам питание через кнопку, предварительно вынув батарейки из бокса


Берём трубочку от ручки и отрезаем от неё кусочек длиной 2 см:


Один из выходных проводов высоковольтника вставляем в отрезок трубочки и приклеиваем так как показано на фото:


С помощью паяльника проделываем отверстие с боку бутылки, чуть больше диаметра толстой проволоки:


Самый длинный провод вставляем через отверстие внутрь бутылки:


Припаиваем к нему оставшийся провод высоковольтника:


Располагаем высоковольтный модуль внутри бутылки:


Проделываем ещё одно отверстие с боку бутылки, диаметром чуть больше диаметра трубочки от ручки:


Вытаскиваем отрезок трубочки с проводом через отверстие и крепко приклеиваем и изолируем термо клеем:


Затем берём второй провод от катушки и вставляем его внутрь куска трубочки, между ними должен остаться воздушный зазор, 1,5-2 см, подбирать нужно экспериментальным путём


укладываем всю электронику внутрь бутылки, так чтобы ни чего не замыкало, не болталось и было хорошо заизолировано, затем приклеиваем:


Делаем ещё одно отверстие по диаметру кнопки и вытаскиваем её изнутри, затем приклеиваем:


Берём отрезанное дно, и обрезаем его по краю, так чтобы оно смогло налезть на бутылку, надеваем и приклеиваем:


Ну вот и всё! Наш ЭМИ излучатель готов, осталось только его протестировать! Для этого берём старый калькулятор, убираем ценную электронику и желательно одеваем резиновые перчатки, затем нажимаем на кнопку и подносим калькулятор, в трубочке начнёт происходить пробои электрического тока, катушка начнёт испускать электромагнитный импульс и наш калькулятор сначала сам включится, а потом начнёт рандомно сам писать числа!

До этой самоделки я делал ЭМИ на базе перчатки, но к сожалению отснял только видео испытаний, кстати с этой перчаткой я ездил на выставку и занял второе место из-за того что плохо показал презентацию. Максимальная дальность ЭМИ перчатки составляла 20 см. Надеюсь эта статья была вам интересна, и будьте осторожны с высоким напряжением!

Введение.

Для того, чтобы понять всю сложность проблем угрозы ЭМИ и мер по защите от нее, необходимо кратко рассмотреть историю изучения этого физического явления и современное состояние знаний в этой области.

То, что ядерный взрыв будет обязательно сопровождаться электромагнитным излучением, было ясно физикам-теоретикам еще до первого испытания ядерного устройства в 1945 году. Во время проводившихся в конце 50-х – начале 60-х годов ядерных взрывов в атмосфере и космическом пространстве наличие ЭМИ было зафиксировано экспериментально.

Однако количественные характеристики импульса измерялись в недостаточной степени, во-первых, потому что отсутствовала контрольно-измерительная аппаратура, способная регистрировать чрезвычайно мощное электромагнитное излучение, существующее чрезвычайно короткое время (миллионные доли секунду), во-вторых, потому что в те годы в радиоэлектронной аппаратуре использовались исключительно электровакуумные приборы, которые мало подвержены воздействию ЭМИ, что снижало интерес к его изучению.

Создание полупроводниковых приборов, а затем и интегральных схем, особенно устройств цифровой техники на их основе, и широкое внедрение средств в радиоэлектронную военную аппаратуру заставили военных специалистов по иному оценить угрозу ЭМИ.

Описание физика ЭМИ.

Механизм генерации ЭМИ заключается в следующем. При ядерном взрыве возникают гамма и рентгеновское излучения и образуется поток нейтронов. Гамма-излучение, взаимодействуя с молекулами атмосферных газов, выбивает из них так называемые комптоновские электроны. Если взрыв осуществляется на высоте 20-40 км., то эти электроны захватываются магнитным полем Земли и, вращаясь относительно силовых линий этого поля создают токи, генерирующие ЭМИ. При этом поле ЭМИ когерентно суммируется по направлению к земной поверхности, т.е. магнитное поле Земли выполняет роль, подобную фазированной антенной решетке. В результате этого резко увеличивается напряженность поля, а следовательно, и амплитуда ЭМИ в районах южнее и севернее эпицентра взрыва. Продолжительность данного процесса с момента взрыва от 1 – 3 до 100 нс.

На следующей стадии, длящейся примерно от 1 мкс до 1 с, ЭМИ создается комптоновскими электронами, выбитыми из молекул многократно отраженным гамма-излучением и за счет неупругого соударения этих электронов с потоком испускаемых при взрыве нейтронов. Интенсивность ЭМИ при этом оказывается примерно на три порядка ниже, чем на первой стадии.

На конечной стадии, занимающей период времени после взрыва от 1 с до нескольких минут, ЭМИ генерируется магнитогидродинамическим эффектом, порождаемым возмущениями магнитного поля Земли токопроводящим огненным шаром взрыва. Интенсивность ЭМИ на этой стадии весьма мала и составляет несколько десятков вольт на километр.

Наибольшую опасность для радиоэлектронных средств представляет первая стадия генерирования ЭМИ, на которой в соответствии с законом электромагнитной индукции из-за чрезвычайно быстрого нарастания амплитуды импульса (максимум достигается на 3 – 5 нс после взрыва) наведенное напряжение может достигать десятков киловольт на метр на уровне земной поверхности, плавно снижаясь по мере удаления от эпицентра взрыва. Кроме временного нарушения функционирования (функционального подавления) РЭС, допускающего последующее восстановление их работоспособности, ЭМИ оружие может осуществлять физическое разрушение (функциональное поражение) полупроводниковых элементов РЭС, в том числе находящихся в выключенном состоянии.

Следует отметить также возможность поражающего действия мощного излучения ЭМИ оружия на электротехнические и электро энергетические системы вооружения и военной техники (ВВТ), электронные системы зажигания двигателей внутреннего сгорания (рис.1). Токи, возбуждаемые электромагнитным полем в цепях электро или радиовзрывателей, установленных на боеприпасах, могут достигать уровней, достаточных для их срабатывания. Потоки высокой энергии в состоянии инициировать детонацию взрывчатых веществ (ВВ) боеголовок ракет, бомб и артиллерийских снарядов, а также неконтактный подрыв мин в радиусе 50–60 м от точки подрыва ЭМИ боеприпаса средних калибров (100–120 мм).

Рис.1.Принудительная остановка автомобиля с электронной системой зажигания.

В отношении поражающего действия ЭМИ оружия на личный состав, как правило, речь идет об эффектах временного нарушения адекватной сенсомоторики человека, возникновения ошибочных действий в его поведении и даже потери трудоспособности. Существенно, что негативные проявления воздействия мощных сверхкоротких СВЧ-импульсов не обязательно связаны с тепловым разрушением живых клеток биологических объектов. Поражающим фактором зачастую является высокая напряженность наведенного на мембранах клеток электрического поля, сравнимая с естественной квазистатической напряженностью собственного электрического поля внутриклеточных зарядов В опытах на животных установлено, что уже при плотности импульсно-модулированного СВЧ облучения на поверхности биологических тканей в 1, 5 мВт/см2 имеет место достоверное изменение электрических потенциалов мозга. Активность нервных клеток изменяется под действием одиночного СВЧ импульса продолжительностью от 0, 1 до 100 мс, если плотность энергии в нем достигает 100 мДж/см2. Последствия подобного влияния на человека пока мало изучены, однако известно, что облучение импульсами СВЧ иногда порождает звуковые галлюцинации, а при усилении мощности возможна даже потеря сознания.

Амплитуда напряжения, наводимого ЭМИ в проводниках, пропорциональна длине проводника, находящегося в его поле, и зависит от его ориентации относительно вектора напряженности электрического поля.

Так, напряженность поля ЭМИ в высоковольтных линиях электропередачи может достигать 50 кВ/м, что приведет к появлению в них токов силой до 12 тыс.ампер.

ЭМИ генерируются и при других видах ядерных взрывов – воздушном и наземном. Теоретически установлено, что в этих случаях его интенсивность зависит от степени ассимметричности пространственных параметров взрыва. Поэтому воздушный взрыв с точки зрения генерации ЭМИ наименее эффективен. ЭМИ наземного взрыва будет иметь высокую интенсивность, однако она быстро уменьшается по мере удаления от эпицентра.

Поскольку сбор экспериментальных данных при проведении подземных ядерных испытаний технически весьма сложен и дорогостоящ, то решение набора данных достигается методами и средствами физического моделирования.

Источники ЭМИ (оружие не летального воздействия). ЭМИ оружие может быть создано как в виде стационарных и мобильных электронных комплексов направленного излучения, так и в виде электромагнитных боеприпасов (ЭМБ), доставляемых к цели с помощью артиллерийских снарядов, мин, управляемых ракет(рис.2), авиабомб и т. п.

Стационарный генератор позволяет воспроизводить ЭМИ с горизонтальной поляризацией электрического поля. Он включает в себя высоковольтный генератор электрических импульсов (4 МВ), симметричную вибраторную излучающую антенну на двух мачтах и открытую бетонированную испытательную площадку. Установка обеспечивает формирование над испытательной площадкой (на высотах З и 10 м) ЭМИ с напряженностью поля, равной соответственно 35 и 50 кВ/м.

Мобильный (Транспортабельный) генератор НРDII предназначен для моделирования горизонтально поляризованного ЭМИ. Он включает в себя смонтированные на платформе трейлера высоковольтный генератор импульсов и симметричную вибраторную антенну, а также размещенную в отдельном фургоне аппаратуру сбора и обработки данных.

В основу ЭМБ положены методы преобразования химической энергии взрыва, горения и электрической энергии постоянного тока в энергию электромагнитного поля высокой мощности. Решение проблемы создания ЭМИ боеприпасов связано, прежде всего, с наличием компактных источников излучения, которые могли бы располагаться в отсеках боевой части управляемых ракет, а также в артиллерийских снарядах.

Наиболее компактными на сегодня источниками энергии для ЭМБ считаются спиральные взрывомагнитные генераторы (ВМГ), или генераторы с взрывным сжатием магнитного поля, имеющие наилучшие показатели удельной плотности энергии по массе (100 кДж/кг) и объему (10 кДж/см3), а также взрывные магнитодинамические генераторы (ВМДГ). В ВМГ с помощью взрывчатого вещества происходит преобразование энергии взрыва

в энергию магнитного поля с эффективностью до 10%, а при оптимальном выборе параметров ВМГ – даже до 20%. Такой тип устройств способен генерировать импульсы энергией в десятки мега джоулей и длительностью до 100 мкс. Пиковая мощность излучения может достигать 10 ТВт. ВМГ могут применяться автономно или как один из каскадов для накачки генераторов СВЧ диапазона. Ограниченная спектральная полоса излучения ВМГ (до нескольких мегагерц) делает их влияние на РЭС довольно избирательным.

Рис.2. Конструкция (а) и принцип (б) боевого применения типового ЭМБ.

Вследствие этого возникает проблема создания компактных антенных систем, согласованных с параметрами генерируемого ЭМИ. В ВМДГ взрывчатка или ракетное топливо применяются для образования плазменного потока, быстрое перемещение которого в магнитном поле приводит к возникновению сверхмощных токов сопутствующим электромагнитным излучением.

Основное преимущество ВМДГ многоразовость применения, поскольку картриджи со взрывчаткой или ракетным топливом могут закладываться в генератор многократно. Однако его удельные массогабаритные характеристики в 50 раз ниже, чем у ВМГ, и вдобавок технология ВМДГ еще не достаточно отработана, чтобы в ближайшей перспективе делать ставку на эти источники энергии.

Мощный электромагнитный импульс (ЭМИ) появляется вследствие всплеска энергии, которая излучается или проводится таким источником как солнце или взрывное устройство. Если в вашем арсенале выживальщика присутствуют электротехнические или электронные устройства, необходимо предусмотреть их защиту от ЭМИ, чтобы они смогли продолжать работать после начала боевых действий, природной или техногенной катастрофы.

Что такое электромагнитный импульс

Всякий раз, когда проходит через провода, он производит электрическое и магнитное поля, которые исходят перпендикулярно движению тока. Размер этих полей пропорционален силе тока. Длина провода напрямую влияет на силу тока индуцированного электромагнитного импульса. Кроме того, даже обычное включение питания производит короткий всплеск электрической и магнитной энергии.

При этом всплеск настолько мал, что едва заметен. Например, коммутационные действия в электрической схеме, двигателях и системах зажигания для газовых двигателей так же производят к небольшим ЭМИ импульсам, которые могут вызвать помехи на соседнем радио или телевидении. Для их поглощения используются фильтры, удаляющие незначительные всплески энергии и помехи от них.

Большой выброс энергии производится, когда некий заряд электричества быстро разряжается. Данный электростатический разряд (ESD) может шокировать человека или вызвать опасные искры вокруг паров топлива. Так же многие помнят, что в детстве мы бы протирали ноги об ковер, а затем касались друзей, создавая разряд ESD. Это тоже одна из форм ESD.

Чем сильнее энергия импульса, тем больше он может повредить здания и воздействовать людей. Например, молния является мощной формой ЭМИ. может быть очень опасным и стать причиной катастрофы. К счастью, большинство молнии замкнуто на землю, где электрический заряд поглощается. Громоотвод изобрел Бенджамин Франклин, благодаря чему сегодня сохраняются многие здания и сооружения.

Такие события, как ядерные взрывы, высотные неядерные взрывы и солнечные бури могут создать мощный ЭМИ, который наносит ущерб электрическому и электронному оборудованию, расположенному недалеко от источника события. Все это угрожает электросетям и функционированию большинства электрических и электронных устройств в нашей жизни.

Поражающие факторы электромагнитного импульса

Опасность ЭМИ заключается в том, что он поражает системы жизнеобеспечения и транспорта. Поэтому, например, при мощном воздействии электромагнитного импульса современная незащищенная автотехника выходит из строя. Особенно это касается автомобилей, произведенных после 1980 года. Поэтому в случае техногенной катастрофы, начала боевых действий или всплеска солнечной активности оптимально использовать автомашины старого образца.

Кроме того, электромагнитный импульс поражает:

Компьютеры.
Дисплеи.
Принтеры.
Маршрутизаторы.
Трансформаторы.
Генераторы.
Источники питания.
Стационарные телефоны.
Любые электронные схемы.
Телевизоры.
Радио, DVD плееры.
Игровые устройства.
Медиа центры
Усилители.
Системы связи (передатчики, приемники)
Кабели (передачи данных, телефонные, коаксиальные, USB и т. д.)
Провода (особенно большой длины).
Антенны (внешние и внутренние).
Электрические шнуры питания.
Системы зажигания (авто и самолетов).
Электрические схемы СВЧ.
Кондиционеры.
Аккумуляторы (все виды).
Фонарики.
Реле.
Системы сигнализации.
Контроллеры заряда.
Преобразователи.
Калькуляторы.
Электроинструменты.
Электронные запчасти.
Зарядные устройства.
Устройства контроля (CO2, детекторы дыма и т.д.).
Кардиостимуляторы.
Слуховые аппараты.
Устройства медицинского мониторинга и т.п.

Факторы, которые определяют урон от ЭМИ

Сила входящего электромагнитного импульса.
Расстояние до источника импульса.
Угол линии удара от источника к вашему положению на вращающейся Земле.
Размер и форма объектов, которые получают и собирают ЭМИ.
Степень изоляции приборов и устройств от вещей, которые могут собирать и передавать энергию ЭМИ.
Защита или экранирование приборов и устройств.

Как защититься от ЭМИ: первые действия

С большой долей вероятности небольшие системы не будут затронуты ЭМИ (англ. EMP), если они изолированы от сети питания. Поэтому при поступлении предупреждения о грядущем EMP отключите все подключенные к электрической розетке приборы и устройства. Не забудьте вентиляцию и термостаты. Отключите солнечные панели и весь дом от общей сети, откройте запорные переключатели между солнечными панелями и инвертором, и между преобразователем и распределительной панелью питания. При слаженных действиях это займет несколько минут.

Общая защита от электромагнитного излучения

Предлагаемые защитные действия:

Отключайте электронные устройства, когда они не используется.
Отключайте электроприборы, когда они не используются.
Не оставляйте компоненты, такие как принтеры и сканеры, в режиме ожидания.
Используйте короткие кабели для работы.
Установите защитную индукцию вокруг компонентов.
Используйте компоненты с автономными батареями.
Используйте рамочные антенны.
Подключите все провода заземления к одной общей точке заземления.
По возможности используйте небольшие устройства, которые менее чувствительны к ЭМИ.
Установите MOV (металл-оксид-варистор) переходные протекторы на портативные генераторы.
Используйте ИБП для защиты электроники от всплеска EMP.
Используйте блокирования устройства.
Используйте гибридную защиту (например, полосовой фильтр с последующим молниеотводом).
Держите чувствительные приборы и устройства подальше от длинных трасс кабеля или электропроводки, антенн, растяжек, металлических башен, гофрированного металла, стальных ограждений, железнодорожных путей.
Устанавливайте кабель под землей, в экранированных кабельных каналах.
Постройте одну или несколько клеток Фарадея.

Следует заранее продумать защитную систему. Например, резервный генератор, вероятно, не будет поврежден солнечной бурей, но ЭМИ может повредить чувствительные электронные контроллеры, так что экранирование является целесообразным. И наоборот, такой прибор, как источник бесперебойного питания (ИБП) может быть полезным сам по себе в качестве компонента защиты. Если EMP происходит, резкий рост может уничтожить ИБП, но это, скорее всего, защитит от разрушения подключенные устройства и компоненты.

Как построить клетку Фарадея

Клетку Фарадея можно смастерить в домашних условиях из металлических емкостей и контейнеров, таких как мусорный бак или ведро, шкаф, сейф, старая микроволновка. Подойдет любой объемный предмет, который имеет непрерывную поверхность без зазоров или больших отверстий. Необходимо наличие плотно облегающей крышки.

Установите непроводящий материал (картон, дерево, бумага, листы пены или пластика) на всех внутренних сторонах клетки Фарадея, чтобы сохранить содержимое от прикосновения металла. Кроме того, можно обернуть каждый элемент в пузырчатую пленку или пластик. Все приборы, которые находятся внутри, должны быть изолированы от всего остального и особенно от металлического контейнера.

Что поместить в клетку Фарадея

Поместите внутрь клетки весь электронный и электротехнический арсенал, который входит в НЗ, и те компоненты, которые закуплены «впрок». Так же там необходимо расположить все, что может быть чувствительно к ЭМИ, в случае получения предупредительного сигнала. В том числе:

Батарейки для радио.
Портативные рации.
Портативные телевизоры.
Светодиодные фонарики.
Солнечное зарядное устройство.
Компьютер (ноутбук или планшет).
Сотовые телефоны и смартфоны.
Различные лампочки.
Зарядные шнуры для мобильных телефонов, планшетов и т.п.

Как защитить важную информацию от ЭМИ

Имейте в виду, что электромагнитный импульс может нарушить инфраструктуру на длительное время, а в случае – навсегда. Поэтому стоит заранее подготовиться, и произвести резервное копирование важных файлов с помещением их на разных носителях в разные клетки Фарадея.

Вместо послесловия

Если предупреждение об ЭМИ небыло получено, но вы видите яркую вспышку с последующим отключением энергосистем, действуйте по своему усмотрению. Ведь нельзя знать заранее, насколько тяжелым и опасным будет электромагнитный импульс, дальность которого при некоторых видах взрывов достигает 1000 км. Но благодаря подготовке и предварительному планированию можно определить, насколько реально мы сможем выжить в мире после ЭМИ.

И будете в безопасности!

Этот серьезный проект показывает, как получить импульс электромагнитной энергии в несколько мегаватт, который может нанести непоправимый вред электронному компьютеризированному и чувствительному к электромагнитным помехам коммуникационному оборудованию. Ядерный взрыв вызывает подобный импульс, для защиты от него электронных устройств необходимо принимать специальные меры. Этот проект требует накопления смертельного количества энергии, и его не следует пытаться реализовать вне специализированной лаборатории. Подобное устройство можно использовать для вывода из строя компьютерных систем управления автомобилем с целью остановки автомобиля в неординарных случаях угона или если за рулем находится пьяный

Рис. 25.1. Лабораторный электромагнитный импульсный генератор

и опасный для окружающих автомобилистов водитель. Электронное оборудование можно протестировать с помощью электронного импульсного генератора на чувствительность к мощным импульсным помехам – к молниям и потенциальному ядерному взрыву (это актуально для военного электронного оборудования).

Проект описан здесь без указания всех деталей, указаны только основные компоненты. Используется дешевый открытый искровой разрядник, но он даст только ограниченные результаты. Для достижения оптимальных результатов необходим газовый или радиоизотопный разрядник, который эффективен для создания помех как при потенциальном ядерном взрыве (рис. 25.1).

Общее описание устройство

Генераторы ударной волны способны вырабатывать сфокусированную акустическую или электромагнитную энергию, которая может разрушать предметы, применяться в медицинских целях, например, для разрушения камней во внутренних органах человека (почках, мочевом пузыре и т.д.). Генератор электромагнитных импульсов может вырабатывать электромагнитную энергию, которая может разрушать чувствительную электронику в компьютерах и микропроцессорном оборудовании. Нестабилизированные индуктивно-емкостные цепи LC могут вырабатывать импульсы в несколько гигаватт за счет использования устройств взрывания провода. Эти импульсы высокой энергии – электромагнитные импульсы (в иностранной технической литературе ЕМР – ElectroMagnetic Pulses) можно использовать для тестирования твердости металла параболических и эллиптических антенн, гудков и других направленных дистанционных воздействий на предметы.

Например, в настоящее время ведутся исследования по разработке системы, которая будет выводить автомобиль из строя во время опасной погони на высоких скоростях за человеком, совершившим противоправное действие, например, угонщиком или пьяным водителем. Секрет заключается в генерации обладающего достаточной энергией импульса для сжигания электронных управляющих процессорных модулей автомобиля. Это гораздо проще выполнить, когда автомобиль покрыт пластиком или оптоволокном, чем когда он покрыт металлом. Экранирование металлом создает дополнительные проблемы исследователю, разрабатывающему практически применимую систему. Можно построить устройство и для этого тяжелого случая, но оно может быть дорогостоящим и оказать вредное воздействие на дружественные устройства, заодно выводя их из строя. Поэтому исследователи находятся в поиске оптимальных решений для мирных и военных целей применения электромагнитных импульсов (ЕМР).

Цель проекта

Цель проекта заключается в генерации пикового импульса энергии для тестирования на прочность электронного оборудования. В частности, данный проект исследует использование подобных устройств для выведения из строя транспортных средств за счет разрушения микросхем компьютера. Мы проведем эксперименты по разрушению цепей электронных устройств с помощью направленной ударной волны.

Внимание! Донный проект использует смертельно опасную электрическую энергию, которая при неправильном контакте может убить человека мгновенно.

Система высокой энергии, которая будет собрана, использует взрывающийся провод, который может создать эффекты, подобные шрапнели. Разряд системы может серьезно повредить электронику близко расположенных компьютеров и другого аналогичного оборудования.

Конденсатор С заряжается от источника тока до напряжения источника питания в течение определенного периода времени. Когда он достигает напряжения, соответствующего определенному уровню запасенной энергии, ему дается возможность быстро разрядиться через индуктивность резонансного LC-конту- ра. Генерируется мощная, недемпфированная волна на собственной частоте резонансного контура и на ее гармониках. Индуктивность L резонансной цепи может состоять из катушки и индуктивности связанного с ней провода, а также собственной индуктивности конденсатора, которая составляет около 20 нГн. Конденсатор цепи является накопителем энергии и также оказывает влияние на резонансную частоту системы.

Излучение энергетического импульса может быть достигнуто посредством проводящей конической секции или металлической структуры в форме рупора. Некоторые экспериментаторы могут использовать полуволновые элементы с питанием, подаваемым на центр катушкой, связанной с катушкой резонансной цепи. Эта полуволновая антенна состоит из двух четвертьволновых секций, настроенных на частоту резонансной схемы. Они представляют собой катушки, намотка которых имеет примерно одинаковую длину с длиной четверти волны. Антенна имеет две радиально направленные части, параллельные длине или ширине антенны. Минимальное излучение происходит в точках, расположенных по оси или на концах, но мы не проверяли на практике этот подход. Например, газоразрядная лампа будет вспыхивать ярче на расстоянии от источника, индицируя мощный направленный импульс электромагнитной энергии.

Наша тестовая импульсная система вырабатывает электромагнитные импульсы в несколько мегаватт (1 МВт широкополосной энергии), которые распространяются с помощью конической секционной антенны, состоящей из параболического рефлектора диаметром 100-800 мм. Расширяющийся металлический рупор 25×25 см также обеспечивает определенную степень воздействия. Специальный

Рис. 25.2. Функциональная схема импульсного электромагнитного генератора Примечание:

Базовая теория работы устройства:

Резонансная схема LCR состоит из указанных на рисунке компонентов. Конденсатор С1 заряжается от зарядного устройства постоянного тока током l c . Напряжение V на С1 опг*а’ ouivwrcs. соотношением:

Искровой разрядник GAP установлен на запуск при напряжении V чуть ниже50000 В. При запуске пиковый ток достигает значения:

di/dt-V/L. хтигггуктосго электромагнитного излучения. Пиковая мощность ипрмоьл*тз1 описанным ниже образом и щ»«**и*гг многие мегаватты!

1. Цикл заряд а: dv=ldt/C.

(Выражает напряжение заряда на конденсаторе в функции времени, где I – постоянный ток.)

2. Накопленная энергия в С как функция от напряжения: £=0,5CV

(Выражает энергию в джоулях при увеличении напряжения.)

3. Время отклика V* цикла пикового тока: 1,57 (LC) 0 – 5 . (Выражает время для первого пика резонансного тока при запуске искрового разрядника.)

4. Пиковый ток вточке V* цикла: V(C/ Ц 05 (Выражает пиковый ток.)

5. Исходный отклик в функции от времени:

Ldi/dt+iR+ 1/С+ 1/CioLidt=0.

(Выражает напряжение как функцию от времени.)

6. Энергия катушки индуктивности в д жоулях: E=0,5U 2 .

7. Отклик, когда схема разомкнута при максимальном токе через L: LcPi/dt 2 +Rdi/dt+it/С=dv/dt.

Из этого выражения видно, что энергия катушки должна направляться куда-либо в течение очень короткого времени, результатом чего является взрывное поле высвобождения энергии Е х В.

Мощный импульс в много мегаватт вд иапазонеулырвныилсчг>;*ттеля. i-M.

конденсатор 0,5 мкФ с малой индуктивностью заряжается за 20 с с помощью устройства ионного заряда, описанного в главе 1 «Антигравитационный проект», и дорабатывается, как показано. Можно достичь более высокой скорости заряда с помощью систем с более высоким током, которые можно получить по специальному заказу для более серьезных исследований через сайт www.amasingl.com.

Радиочастотный импульс высокой энергии можно генерировать также и в случае, где выход импульсного генератора взаимодействует с полноразмерной полуволновой антенной с центральным питанием, настроенной на частоты в диапазоне 1-1,5 МГц. Реальная дальность действия при частоте 1 МГц – более 150 м. Такая дальность действия может быть избыточна для многих экспериментов. Однако это нормально для коэффициента излучения, равного 1, во всех других схемах этот коэффициент меньше 1. Можно уменьшить длину реальных элементов с помощью настроенной четвертьволновой секции, состоящей из 75 м провода, намотанных через интервалы или с использованием двух-трех- метровых трубок из поливинилхлорида PVC. Эта схема вырабатывает импульс низкочастотной энергии.

Пожалуйста, имейте в виду, как это уже указывалось ранее, что импульсный выход этой системы может причинить вред компьютерам и любым приборам с микропроцессорами и другими аналогичными схемами на значительном расстоянии. Всегда будьте осторожны при тестировании и использовании этой системы, она может повредить устройства, которые просто находятся рядом. Описание основных частей, использованных в нашей лабораторной системе, дает рис. 25.2.

Конденсатор

Конденсатор С, используемый для подобных случаев, должен обладать очень низкой собственной индуктивностью и сопротивлением разряда. В то же время этот компонент должен обладать способностью к накоплению достаточной энергии для генерации необходимого импульса высокой энергии заданной частоты. К сожалению, два этих требования вступают в противоречие друг с другом, их трудно выполнить одновременно. Конденсаторы высокой энергии всегда будут обладать большей индуктивностью, чем конденсаторы низкой энергии. Другим важным фактором является использование сравнительного высокого напряжения для генерации сильных токов разряда. Эти значения необходимы для преодоления собственного комплексного импеданса последовательно соединенных индуктивного и резистивного сопротивлений на пути разряда.

В данной системе используется конденсатор 5 мкФ при 50000 В с индуктивностью 0,03 мкГн. Необходимая нам основная частота для схемы низкой энергии составляет 1 МГц. Энергия системы составляет 400 Дж при 40 кВ, что определяется соотношением:

Е = 1/2 CV 2 .

Катушка индуктивности

Вы можете использовать катушку из нескольких витков для экспериментов с низкими частотами с двойной антенной. Размеры определяются формулой индуктивности воздуха:

Рис. 25.7. Установка искрового разрядника для соединения с антенной при работе с низкой частотой

Применение устройство

Данная система предназначена для исследования чувствительности электронного оборудования к электромагнитным импульсам. Систему можно видоизменить для использования в полевых условиях и работы от перезаряжаемых аккумуляторных батарей. Ее энергию можно увеличить до уровня импульсов электромагнитной энергии в несколько килоджоулей, на собственный страх и риск пользователя. Нельзя предпринимать попыток изготовления своих вариантов устройства или использовать данное устройство, если вы не имеете достаточного опыта в использовании импульсных систем высокой энергии.

Импульсы электромагнитной энергии можно сфокусировать или запускать параллельно с помощью параболического отражателя. Экспериментальной мишенью может служить любое электронное оборудование и даже газоразрядная лампа. Вспышка акустической энергии может вызвать звуковую ударную волну или высокое звуковое давление на фокусном расстоянии параболической антенны.

Источники приобретении компонентов и деталей

Устройства заряда высокого напряжения, трансформаторы, конденсаторы, газовые искровые разрядники или радиоизотопные разрядники, импульсные генераторы MARX до 2 MB, генераторы ЕМР можно приобрести через сайт www. amasingl.com .

Представьте, что у вас есть некое устройство, которое способно вывести из строя любую электронику на расстоянии. Согласитесь, похоже на сценарий какого-то фантастического фильма. Но это не фантастика, а вполне реальность. Такое устройство сможет сделать почти любой желающий своими руками, из деталей, которые свободно можно достать.

Описание устройства

Уничтожитель электроники – электромагнитная пушка, посылающая мощные направленные электромагнитные импульсы высокой амплитуды, способные вывести из строя микропроцессорную технику.

Принцип работы уничтожителя

Принцип работы отдаленно напоминает работу трансформатора Тесла и электрошокера. От элемента питания питается электронный высоковольтный повышающий преобразователь. Нагрузкой высоковольтного преобразователя является последовательная цепь из катушки и разрядника. Как только напряжение достигнет уровня пробивки разрядника, происходит разряд. Этот разряд дает возможность передать всю энергию высоковольтного импульса катушке из проволоки. Эта катушка преобразовывает высоковольтный импульс в электромагнитный импульс высокой амплитуды. Цикл повторяется несколько сот раз в секунду и зависит от частоты работы преобразователя.

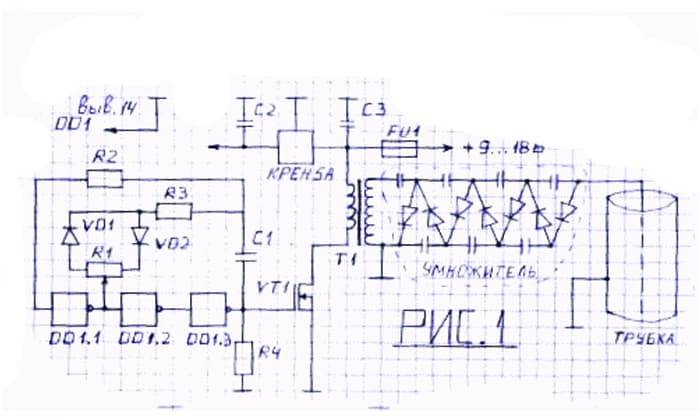

Схема прибора

В роли разрядника будет использоваться один переключатель – его не нужно будет нажимать. А другой для коммутации.

Что нужно для сборки?

– Аккумуляторы 3,7 В –
– Корпус –
– Преобразователь высокого напряжения –
– Переключатели две штуки –
– Супер клей.
– Горячий клей.

Сборка

Берем корпус и сверлим отверстия под переключатели. Один с низу, другой с верху. Теперь делаем катушку. Наматываем по периметру корпуса. Витки фиксируем горячим клеем. Каждый виток отделен друг от друга. Катушка состоит из 5 витков. Собираем все по схеме, припаиваем элементы. Вставляем изоляционную прокладку между контактами высоковольтного выключателя, чтобы искра была внутри, а не снаружи. Закрепляем все детали внутри корпуса, закрываем крышку корпуса.


Требования безопасности
Будьте особо осторожны – очень высокое напряжение! Все манипуляции со схемой производите только после отключения источника питания.
Не используйте этот электромагнитный уничтожитель рядом с медицинским оборудование, или другим оборудованием, от которого может зависеть человеческая жизнь.

Результат работы магнитной пушки

Пушка лихо вышибает почти все чипы, конечно есть и исключения. Если у вас имеются ненужные электронные устройства можете проверить работу на них. Уничтожитель электроники имеет очень маленький размер и спокойно умещается в кармане.
Проверка на осциллографе. Держа щупы на расстоянии и не подключая, осциллограф просто зашкаливает.

Мощный направленный импульс своими руками. Импульсный излучатель. Устройства высокого волнового сопротивления

Для генерации ультразвука применяются специальные излучатели магнитострикционного типа. К основным параметрам устройств относится сопротивление и проводимость. Также учитывается допустимая величина частоты. По конструкции устройства могут отличаться. Также надо отметить, что модели активно применяются в эхолотах. Чтобы разобраться в излучателях, важно рассмотреть их схему.

Схема устройства

Стандартный магнитострикционный излучатель ультразвука состоит из подставки и набора клемм. Непосредственно магнит подводится на конденсатор. В верхней части устройства имеется обмотка. У основания излучателей часто устанавливается зажимное кольцо. Магнит подходит только неодимового типа. В верхней части моделей располагается стержень. Для его фиксации применяется кольцо.

Кольцевая модификация

Кольцевые устройства работают при проводимости от 4 мк. Многие модели производятся с короткими подставками. Также надо отметить, что существуют модификации на полевых конденсаторах. Чтобы собрать магнитострикционный излучатель своими руками, применяется обмотка соленоида. При этом клеммы важно устанавливать низкого порогового напряжения. Ферритовый стрежень целесообразнее подбирать небольшого диаметра. Зажимное кольцо ставится в последнюю очередь.

Устройство с яром

Сделать магнитострикционный излучатель своими руками довольно просто. В первую очередь заготавливается стойка под стержень. Далее важно вырезать подставку. Для этого можно использовать металлический диск. Специалисты говорят о том, что подставка в диаметре должна быть не более 3.5 см. Клеммы для устройства подбираются на 20 В. В верхней части модели фиксируется кольцо. При необходимости можно намотать изоленту. Показатель сопротивления у излучателей данного типа находится в районе 30 Ом. Работают они при проводимости не менее 5 мк. Обмотка в данном случае не потребуется.

Модель с двойной обмоткой

Устройства с двойной обмоткой производятся разного диаметра. Проводимость у моделей находится на отметке 4 мк. Большинство устройств обладает высоким волновым сопротивлением. Чтобы сделать магнитострикционный излучатель своими руками, используется только стальная подставка. Изолятор в данном случае не потребуется. Ферритовый стержень разрешается устанавливать на подкладку. Специалисты рекомендуют заранее заготовить уплотнительное кольцо. Также надо отметить, что для сборки излучателя потребуется конденсатор полевого типа. Сопротивление на входе у модели должно составлять не более 20 Ом. Обмотки устанавливаются рядом со стержнем.

Излучатели на базе отражателя

Излучатели данного типа выделяются высокой проводимостью. Работают модели при напряжении 35 В. Многие устройства оснащаются полевыми конденсаторами. Сделать магнитострикционный излучатель своими руками довольно проблематично. В первую очередь надо подобрать стержень небольшого диаметра. При этом клеммы заготавливаются с проводимостью от 4 мк.

Волновое сопротивление в устройстве должно составлять от 45 Ом. Пластина устанавливается на подставке. Обмотка в данном случае не должна соприкасаться с клеммами. В нижней части устройства обязана находиться круглая подставка. Для фиксации кольца часто применяется обычная изолента. Конденсатор напаивается над манганитом. Также надо отметить, что кольца иногда применяются с накладками.

Устройства для эхолотов

Для эхолотов часто используется магнитострикционный излучатель УЗ. Как приготовить модель своими руками? Самодельные модификации производятся с проводимостью от 5 мк. у них в среднем равняется 55 Ом. Чтобы изготовить мощный ультразвуковой стержень применяется на 1.5 см. Обмотка соленоида накручивается с малым шагом.

Специалисты говорят о том, что стойки под излучатели целесообразнее подбирать из нержавейки. При этом клеммы применяются с малой проводимостью. Конденсаторы подходят разного типа. у излучателей находится на отметке 14 Вт. Для фиксации стержня используются резиновые кольца. У основания устройства накручивается изолента. Также стоит отметить, что магнит надо устанавливать в последнюю очередь.

Модификации для рыболокаторов

Устройства для рыболокаторов собираются только с проводными конденсаторами. Для начала требуется установить стойку. Целесообразнее применять кольца диаметром от 4. 5 см. Обмотка соленоида обязана плотно прилегать к стержню. Довольно часто конденсаторы припаиваются у основания излучателей. Некоторые модификации производятся на две клеммы. Ферритовый стрежень обязан фиксироваться на изоляторе. Для укрепления кольца используется изолента.

Модели низкого волнового сопротивления

Устройства низкого волнового сопротивления работают при напряжении 12 В. У многих моделей имеются два конденсатора. Чтобы собрать прибор, генерирующий ультразвук, своими руками, потребуется стержень на 10 см. При этом конденсаторы на излучатель устанавливаются проводного типа. Обмотка накручивается в последнюю очередь. Также надо отметить, что для сборки модификации потребуется клемма. В некоторых случаях используются полевые конденсаторы на 4 мк. Параметр частоты будет довольно высокий. Магнит целесообразнее устанавливаться над клеммой.

Устройства высокого волнового сопротивления

Излучатели ультразвука высокого сопротивления хорошо подходят для приемников короткой волны. Собрать самостоятельно устройство можно только на базе переходных конденсаторов. При этом клеммы побираются высокой проводимости. Довольно часто магнит устанавливается на стойке.

Подставка для излучателя применяется малой высоты. Также надо отметить, что для сборки устройства используются один стрежень. Для изоляции его основания подойдет обычная изолента. В верней части излучателя обязано находиться кольцо.

Стержневые устройства

Схема стержневого типа включает в себя проводник с обмоткой. Конденсаторы разрешается применять разной емкости. При этом они могут отличаться по проводимости. Если рассматривать простую модель, то подставка заготавливается круглой формы, а клеммы устанавливаются на 10 В. Обмотка соленоида накручивается в последнюю очередь. Также надо отметить, что магнит подбирается неодимового типа.

Непосредственно стержень применяется на 2.2 см. Клеммы можно устанавливать на подкладке. Также надо упомянуть о том, что существуют модификации на 12 В. Если рассматривать устройства с полевыми конденсаторами высокой емкости, то минимальный диаметр стержня допускается 2.5 см. При этом обмотка должна накручиваться до изоляции. В верхней части излучателя устанавливается защитное кольцо. Подставки разрешается делать без накладки.

Модели с однопереходными конденсаторами

Излучатели данного типа выдают проводимость на уровне 5 мк. При этом показатель волнового сопротивления у них максимум доходит до 45 Ом. Для того чтобы самостоятельно изготовить излучатель, заготавливается небольшая стойка. В верхней части подставки обязана находиться накладка из резины. Также надо отметить, что магнит заготавливается неодимового типа.

Специалисты советуют устанавливать его на клей. Клеммы для устройства подбираются на 20 Вт. Непосредственно конденсатор устанавливается над накладкой. Стержень используется диаметром в 3.3 см. В нижней части обмотки должно находиться кольцо. Если рассматривать модели на два конденсатора, то стержень разрешается использовать с диаметром 3. 5 см. Обмотка должна накручиваться до самого основания излучателя. В нижней части стоки клеится изолента. Магнит устанавливается в середине стойки. Клеммы при этом должны находиться по сторонам.

Добрый день, уважаемые хабровчане.

Этот пост будет про недокументированные функции микроволновой печи. Я покажу, сколько полезных вещей можно сделать, если использовать слегка доработанную микроволновку нестандартным образом.

В микроволновке находится генератор СВЧ волн огромной мощности
Мощность волн, которые используются в микроволновке, уже давно будоражит моё сознание. Её магнетрон (генератор СВЧ) выдаёт электромагнитные волны мощностью около 800 Вт и частотой 2450 МГц. Только представьте, одна микроволновка вырабатывает столько излучения, как 10 000 wi-fi роутеров, 5 000 мобильных телефонов или 30 базовых вышек мобильной связи! Для того, что бы эта мощь не вырвалась наружу в микроволновке используется двойной защитный экран из стали.
Вскрываю корпус
Сразу хочу предупредить, электромагнитное излучение СВЧ диапазона может нанести вред вашему здоровью, а высокое напряжение вызвать летальный исход. Но меня это не остановит.
Сняв крышку с микроволновки, можно увидеть большой трансформатор: МОТ . Он повышает напряжение сети с 220 вольт до 2000 вольт, что бы питать магнетрон .

В этом видеоролике я хочу показать, на что способно такое напряжение:

Антенна для магнетрона
Сняв магнетрон с микроволновки я понял, что включать просто так его нельзя. Излучение распространится от него во все стороны, поражая всё вокруг. Не долго думая я решил смастерить направленную антенну из кофейной банки. Вот схема:

Теперь всё излучение направленно в нужную сторону. На всякий случай я решил проверить эффективность этой антенны. Взял много маленьких неоновых лампочек и выложил их на плоскости. Когда я поднёс антенну с включенным магнетроном, то увидел, что лампочки загораются как раз там где нужно:

Необычные опыты
Сразу хочу отметить, СВЧ значительно сильнее влияет на технику, чем на людей и животных. Даже в 10 метрах от магнетрона, техника давала сильные сбои: телевизор и муз-центр издавали страшный рычащий звук, мобильный телефон вначале терял сеть, а потом и вовсе завис. Особо сильное влияние магнетрон оказывал на wi-fi. Когда я поднёс магнетрон близко к музыкальному центру, с него посыпались искры и к моему удивлению он взорвался! При детальном осмотре обнаружил, что в нём взорвался сетевой конденсатор. В этом видео я показываю процесс сборки антенны и влияние магнетрона на технику:

Используя не ионизирующее излучение магнетрона можно получить плазму. В лампе накаливания, поднесённой к магнетрону, зажигается ярко светящийся желтый шар, иногда с фиолетовым оттенком, как шаровая молния. Если вовремя не выключить магнетрон, то лампочка взорвётся. Даже обычная скрепка, под воздействием СВЧ превращается в антенну. На ней наводится ЭДС достаточной силы, что бы зажечь дугу и расплавить эту скрепку. Лампы дневного света и «экономки» зажигаются на достаточно большом расстоянии и светятся прямо в руках без проводов! А в неоновой лампе электромагнитные волны становятся видимыми:

Хочу вас успокоить, мои читатели, ни кто из моих соседей не пострадал от моих опытов. Все ближайшие соседи сбежали из города, как только в Луганске начались боевые действия.

Техника безопасности
Я настоятельно не рекомендую повторять описанные мною опыты потому, что при работе с СВЧ требуется соблюдать особые меры предосторожности. Все опыты выполнены исключительно с научной и ознакомительной целью. Вред СВЧ излучения для человека ещё не до конца изучен. Когда я близко подходил к рабочему магнетрону я чувствовал тепло, как от духовки. Только изнутри и как бы точечно, волнами. Больше ни какого вреда я не ощутил. Но всё же настоятельно не рекомендую направлять рабочий магнетрон на людей. Из-за термического воздействия может свернуться белок в глазах и образоваться тромб в крови. Так же ведутся споры о том, что такое излучение может вызвать онкологические и хронические заболевания.
Необычные применения магнетрона
1 – Выжигатель вредителей. СВЧ волны эффективно убивают вредителей, и в деревянных постройках, и на лужайке для загара. У жучков под твёрдым панцирем есть влагосодержащее нутро (какая мерзость!). Волны его в миг превращают в пар, при этом не причиняя вреда дереву. Я пробовал убивать вредителей на живом дереве (тлю, плодожорок), тоже эффективно, но важно не передержать потому, что дерево тоже нагревается, но не так сильно.
2 – Плавка металла. Мощности магнетрона вполне хватает для плавки цветных металлов. Только нужно использовать хорошую термоизоляцию.
3 – Сушка. Можно сушить крупы, зерно и т. п. Преимущество этого метода в стерилизации, убиваются вредители и бактерии.
4 – Зачистка от прослушки. Если обработать магнетроном комнату, то можно убить в ней всю нежелательную электронику: скрытые видеокамеры, электронные жучки, радиомикрофоны, GPS слежение, скрытые чипы и тому подобное.
5 – Глушилка. С помощью магнетрона легко можно успокоить даже самого шумного соседа! СВЧ пробивает до двух стен и «успокаивает» любую звуковую технику.

Это далеко не все возможные применения испытанные мной. Эксперименты продолжаются и вскоре я напишу ещё более необычный пост. Всё же хочу отметить, что использовать так микроволновку опасно! Поэтому лучше так делать в случаях крайней необходимости и при соблюдении правил безопасности при работе с СВЧ.

На этом у меня всё, соблюдайте осторожность при работе с высоким напряжением и микроволнами.

Из курса штатской обороны знаменито, что электромагнитный импульс появляется при ядерном взрыве и вызывает громадные уничтожения. Впрочем, разумеется, не каждый такой импульс столь опасен. При желании его дозволено сделать вовсе маломощным, подобно тому, как искра в пьезозажигалке является крохотной точной копией громадной молнии.

Инструкция

1. Возьмите непотребный карманный пленочный фотоаппарат со вспышкой. Вытянете из него батарейки. Наденьте резиновые перчатки и разберите агрегат.

2. Разрядите накопительный конденсатор вспышки. Для этого возьмите резистор сопротивлением около 1 кОм и мощностью 0,5 Вт, согните его итоги, зажмите его в маленьких плоскогубцах с изолированными ручками, позже чего, удерживая резистор только при помощи плоскогубцев, замкните им конденсатор на несколько десятков секунд. Позже этого окончательно разрядите конденсатор, замкнув его лезвием отвертки с изолированной ручкой еще на несколько десятков секунд.

3. Измерьте напряжение на конденсаторе – оно не должно превышать нескольких вольт. При необходимости, разрядите конденсатор вторично.Напаяйте на итоги конденсатора перемычку.

4. Сейчас разрядите конденсатор в цепи синхроконтакта. Он имеет малую емкость, следственно для его разряда довольно кратковременно замкнуть синхроконтакт. Удерживаете при этом руки подальше от лампы-вспышки, от того что при срабатывании синхроконтакта на нее со особого повышающего трансформатора поступает импульс высокого напряжения.

5. Возьмите полый диэлектрический каркас диаметром в несколько миллиметров. Намотайте на него несколько сотен витков изолированного провода диаметром около миллиметра. Поверх обмотки намотайте несколько слоев изоляционной ленты.

6. Катушку включите ступенчато с накопительным конденсатором вспышки. Если у фотоаппарата нет кнопки проверки вспышки, подключите параллельно синхроконтакту кнопку с отменной изоляцией, скажем, звонковую.

7. Сделайте в корпусе агрегата небольшие выемки для итога проводов от кнопки и катушки. Они необходимы для того, дабы при сборке корпуса эти провода не оказались пережатыми, что пугает их обрывом. Снимите перемычку с накопительного конденсатора вспышки. Соберите агрегат, позже чего снимите резиновые перчатки.

8. Вставьте в агрегат батарейки. Включите его, отвернув вспышку от себя, дождитесь зарядки конденсатора, позже чего вставьте в катушку лезвие отвертки. Удерживая отвертку за ручку, дабы она не вылетела, нажмите кнопку. Единовременно со вспышкой возникнет электромагнитный импульс , тот, что намагнитит отвертку.

9. Если отвертка намагнитилась неудовлетворительно отменно, дозволено повторить операцию еще несколько раз. По мере применения отвертки она будет помаленьку терять намагниченность. Волноваться по этому поводу не стоит – чай сейчас у вас есть прибор, которым ее дозволено неизменно восстановить. Учтите, что намагниченные отвертки нравятся не каждом домашним мастерам. Одни считают их дюже комфортными, другие – напротив, дюже неудобными.

Скептически настроенные люди при результате на вопрос о действиях при ядреном взрыве скажут, что необходимо обернуть себя простыней, выйти на улицу и строиться в шеренги. дабы принять гибель, какая она есть. Но экспертами разработан ряд рекомендаций, которые помогут выжить при ядерном взрыве.

Инструкция

1. При приобретении информации о допустимом ядерном взрыве в местности, где вы находитесь, нужно по вероятности спуститься в подземное убежище (бомбоубежище) и не выходить, пока не получите других инструкций. Если такая вероятность отсутствует, вы находитесь на улице и нет вероятности попасть в помещение, укройтесь за любым предметом, тот, что может представлять охрану, в крайнем случае, лягте плашмя на землю и закройте голову руками.

2. Если вы настоль близко находитесь от эпицентра взрыва, что видна сама вспышка, помните, что вам нужно укрытся от радиоктивных осадков, которые появятся в таком случае в течение 20 минут, все зависит от отдаленности от эпицентра. Значимо помнить, что радиактивные частицы разносятся ветром на сотни километров.

3. Не покидайте своего укрытия без официального заявления властей о том, что это неопасно. Постарайтесь сделать свое нахождение в укрытие максимально удобным, поддерживайте должные санитарные данные, воду и пищу используйте экономно, побольше еды и питья дозволено двавать детям, больным и престарелым людям. По вероятности осуществляйте подмога руководящим бомбоубежища, чай нахождение в ограниченном пространстве большого числа людей может оказаться малоприятным, а продолжительность такого вынужденного сожительстваможет варьироваться от одного дня до месяца.

4. При возвращении в жилище главно помнить и исполнять несколько правил. Перед тем, как войти в дом, удостоверитесь в его целостности, наличии повреждений, отсутствии частичного обрушения конструкций. При входе в квартиру в первую очередь уберите все легковоспламеняющиеся жидкости, медикаменты и всякие другие допустимо небезопасные вещества. Воду, газ и электричество дозволено включить лишь в том случае, когда у вас будет точное доказательство того, что все системы работают в штатном режиме.

5. При передвижении по местности не подходите к поврежденным взрывом территориям и к зонам, помеченным знаками «небезопасные материалы» и «угроза радиации».

Обратите внимание!
Неоценимую подмога вам окажет присутствие при себе радио для прослушивания официальных сообщений местных властей. Неизменно следуйте полученным, потому что власти неизменно располагают большей инфорацией, чем окружающие.

Электромагнитный толчок малой мощности не горазд вызвать гигантских уничтожений, снося все на своем пути, как скажем, тот, тот, что получается в итоге ядерного взрыва. Сформировать маломощный толчок дозволено в домашних условиях.

Инструкция

1. Для начала раздобудьте непотребный вам в будущем пленочный фотоаппарат, желанно, имеющий вспышку.

2. Наденьте перчатки и приступайте к процессу разряжения накопительного конденсатора вспышки. При помощи плоскогубцев с изоляцией возьмите резистор на 0,5 Вт с сопротивлением приблизительно 1 кОм и замкните при помощи него конденсатор на 30-40 секунд. После этого замкните конденсатор при помощи отвертки с изоляцией еще на полминуты, дабы он окончательно разрядился.

3. Проследите, дабы напряжение в конденсаторе было не больше нескольких вольт. Если потребуется, разрядите его еще раз. На итоги конденсатора сделайте перемычку.

4. Сейчас займитесь разряжением конденсатора в цепи малой емкости – синхроконтакте. Для этого намотайте на диэлектрическую катушку диаметром 5-6 мм около 200 витков изолированного миллиметрового провода. Сверху покройте обмотку изолентой.

5. Подсоедините каркас с обмоткой ступенчато с накопительным конденсатором вспышки. В том случае, если ваш фотоаппарат не имеет кнопку проверки вспышки, то дозволено подключить параллельно синхроконтакту звонковую кнопку.

6. В корпусе фотоаппарата проделайте отверстия для того, дабы вывести провода от кнопки и каркаса с обмоткой. Отверстия дозволят избежать пережатия и обрыва столь значимых проводов. Сейчас можете убрать перемычку с накопительного конденсатора вспышки и собрать агрегат.

7. Снимите перчатки и поставьте в фотоаппарат батарейки. Испробуйте его включить, при этом отворачивая вспышкой в сторону. Немножко подождите, пока конденсатор зарядится, и вставьте в каркас с обмоткой отвертку с изолированной ручкой.

8. Осмотрительно, придерживая отвертку, дабы она не отлетела в сторону, нажмите на кнопку. У вас должен образоваться электромагнитный толчок, намагничивающий отвертку, в момент вспышки.

Видео по теме

Обратите внимание!
Будьте осмотрительны при работе с всякими высоковольтными приборами.

Представьте, что у вас есть некое устройство, которое способно вывести из строя любую электронику на расстоянии. Согласитесь, похоже на сценарий какого-то фантастического фильма. Но это не фантастика, а вполне реальность. Такое устройство сможет сделать почти любой желающий своими руками, из деталей, которые свободно можно достать.

Описание устройства

Уничтожитель электроники – электромагнитная пушка, посылающая мощные направленные электромагнитные импульсы высокой амплитуды, способные вывести из строя микропроцессорную технику.

Принцип работы уничтожителя

Принцип работы отдаленно напоминает работу трансформатора Тесла и электрошокера. От элемента питания питается электронный высоковольтный повышающий преобразователь. Нагрузкой высоковольтного преобразователя является последовательная цепь из катушки и разрядника. Как только напряжение достигнет уровня пробивки разрядника, происходит разряд. Этот разряд дает возможность передать всю энергию высоковольтного импульса катушке из проволоки. Эта катушка преобразовывает высоковольтный импульс в электромагнитный импульс высокой амплитуды. Цикл повторяется несколько сот раз в секунду и зависит от частоты работы преобразователя.

Схема прибора

В роли разрядника будет использоваться один переключатель – его не нужно будет нажимать. А другой для коммутации.

Что нужно для сборки?

– Аккумуляторы 3,7 В –
– Корпус –
– Преобразователь высокого напряжения –
– Переключатели две штуки –
– Супер клей.
– Горячий клей.

Сборка

Берем корпус и сверлим отверстия под переключатели. Один с низу, другой с верху. Теперь делаем катушку. Наматываем по периметру корпуса. Витки фиксируем горячим клеем. Каждый виток отделен друг от друга. Катушка состоит из 5 витков. Собираем все по схеме, припаиваем элементы. Вставляем изоляционную прокладку между контактами высоковольтного выключателя, чтобы искра была внутри, а не снаружи. Закрепляем все детали внутри корпуса, закрываем крышку корпуса.


Требования безопасности
Будьте особо осторожны – очень высокое напряжение! Все манипуляции со схемой производите только после отключения источника питания.
Не используйте этот электромагнитный уничтожитель рядом с медицинским оборудование, или другим оборудованием, от которого может зависеть человеческая жизнь.

Результат работы магнитной пушки

Пушка лихо вышибает почти все чипы, конечно есть и исключения. Если у вас имеются ненужные электронные устройства можете проверить работу на них. Уничтожитель электроники имеет очень маленький размер и спокойно умещается в кармане.
Проверка на осциллографе. Держа щупы на расстоянии и не подключая, осциллограф просто зашкаливает.

Мощный электромагнитный импульс (ЭМИ) появляется вследствие всплеска энергии, которая излучается или проводится таким источником как солнце или взрывное устройство. Если в вашем арсенале выживальщика присутствуют электротехнические или электронные устройства, необходимо предусмотреть их защиту от ЭМИ, чтобы они смогли продолжать работать после начала боевых действий, природной или техногенной катастрофы.

Что такое электромагнитный импульс

Всякий раз, когда проходит через провода, он производит электрическое и магнитное поля, которые исходят перпендикулярно движению тока. Размер этих полей пропорционален силе тока. Длина провода напрямую влияет на силу тока индуцированного электромагнитного импульса. Кроме того, даже обычное включение питания производит короткий всплеск электрической и магнитной энергии.

При этом всплеск настолько мал, что едва заметен. Например, коммутационные действия в электрической схеме, двигателях и системах зажигания для газовых двигателей так же производят к небольшим ЭМИ импульсам, которые могут вызвать помехи на соседнем радио или телевидении. Для их поглощения используются фильтры, удаляющие незначительные всплески энергии и помехи от них.

Большой выброс энергии производится, когда некий заряд электричества быстро разряжается. Данный электростатический разряд (ESD) может шокировать человека или вызвать опасные искры вокруг паров топлива. Так же многие помнят, что в детстве мы бы протирали ноги об ковер, а затем касались друзей, создавая разряд ESD. Это тоже одна из форм ESD.

Чем сильнее энергия импульса, тем больше он может повредить здания и воздействовать людей. Например, молния является мощной формой ЭМИ. может быть очень опасным и стать причиной катастрофы. К счастью, большинство молнии замкнуто на землю, где электрический заряд поглощается. Громоотвод изобрел Бенджамин Франклин, благодаря чему сегодня сохраняются многие здания и сооружения.

Такие события, как ядерные взрывы, высотные неядерные взрывы и солнечные бури могут создать мощный ЭМИ, который наносит ущерб электрическому и электронному оборудованию, расположенному недалеко от источника события. Все это угрожает электросетям и функционированию большинства электрических и электронных устройств в нашей жизни.

Поражающие факторы электромагнитного импульса

Опасность ЭМИ заключается в том, что он поражает системы жизнеобеспечения и транспорта. Поэтому, например, при мощном воздействии электромагнитного импульса современная незащищенная автотехника выходит из строя. Особенно это касается автомобилей, произведенных после 1980 года. Поэтому в случае техногенной катастрофы, начала боевых действий или всплеска солнечной активности оптимально использовать автомашины старого образца.

Кроме того, электромагнитный импульс поражает:

Компьютеры.
Дисплеи.
Принтеры.
Маршрутизаторы.
Трансформаторы.
Генераторы.
Источники питания.
Стационарные телефоны.
Любые электронные схемы.
Телевизоры.
Радио, DVD плееры.
Игровые устройства.
Медиа центры
Усилители.
Системы связи (передатчики, приемники)
Кабели (передачи данных, телефонные, коаксиальные, USB и т.д.)
Провода (особенно большой длины).
Антенны (внешние и внутренние).
Электрические шнуры питания.
Системы зажигания (авто и самолетов).
Электрические схемы СВЧ.
Кондиционеры.
Аккумуляторы (все виды).
Фонарики.
Реле.
Системы сигнализации.
Контроллеры заряда.
Преобразователи.
Калькуляторы.
Электроинструменты.
Электронные запчасти.
Зарядные устройства.
Устройства контроля (CO2, детекторы дыма и т.д.).
Кардиостимуляторы.
Слуховые аппараты.
Устройства медицинского мониторинга и т.п.

Факторы, которые определяют урон от ЭМИ

Сила входящего электромагнитного импульса.
Расстояние до источника импульса.
Угол линии удара от источника к вашему положению на вращающейся Земле.
Размер и форма объектов, которые получают и собирают ЭМИ.
Степень изоляции приборов и устройств от вещей, которые могут собирать и передавать энергию ЭМИ.
Защита или экранирование приборов и устройств.

Как защититься от ЭМИ: первые действия

С большой долей вероятности небольшие системы не будут затронуты ЭМИ (англ. EMP), если они изолированы от сети питания. Поэтому при поступлении предупреждения о грядущем EMP отключите все подключенные к электрической розетке приборы и устройства. Не забудьте вентиляцию и термостаты. Отключите солнечные панели и весь дом от общей сети, откройте запорные переключатели между солнечными панелями и инвертором, и между преобразователем и распределительной панелью питания. При слаженных действиях это займет несколько минут.

Общая защита от электромагнитного излучения

Предлагаемые защитные действия:

Отключайте электронные устройства, когда они не используется.
Отключайте электроприборы, когда они не используются.
Не оставляйте компоненты, такие как принтеры и сканеры, в режиме ожидания.
Используйте короткие кабели для работы.
Установите защитную индукцию вокруг компонентов.
Используйте компоненты с автономными батареями.
Используйте рамочные антенны.
Подключите все провода заземления к одной общей точке заземления.
По возможности используйте небольшие устройства, которые менее чувствительны к ЭМИ.
Установите MOV (металл-оксид-варистор) переходные протекторы на портативные генераторы.
Используйте ИБП для защиты электроники от всплеска EMP.
Используйте блокирования устройства.
Используйте гибридную защиту (например, полосовой фильтр с последующим молниеотводом).
Держите чувствительные приборы и устройства подальше от длинных трасс кабеля или электропроводки, антенн, растяжек, металлических башен, гофрированного металла, стальных ограждений, железнодорожных путей.
Устанавливайте кабель под землей, в экранированных кабельных каналах.
Постройте одну или несколько клеток Фарадея.

Следует заранее продумать защитную систему. Например, резервный генератор, вероятно, не будет поврежден солнечной бурей, но ЭМИ может повредить чувствительные электронные контроллеры, так что экранирование является целесообразным. И наоборот, такой прибор, как источник бесперебойного питания (ИБП) может быть полезным сам по себе в качестве компонента защиты. Если EMP происходит, резкий рост может уничтожить ИБП, но это, скорее всего, защитит от разрушения подключенные устройства и компоненты.

Как построить клетку Фарадея

Клетку Фарадея можно смастерить в домашних условиях из металлических емкостей и контейнеров, таких как мусорный бак или ведро, шкаф, сейф, старая микроволновка. Подойдет любой объемный предмет, который имеет непрерывную поверхность без зазоров или больших отверстий. Необходимо наличие плотно облегающей крышки.

Установите непроводящий материал (картон, дерево, бумага, листы пены или пластика) на всех внутренних сторонах клетки Фарадея, чтобы сохранить содержимое от прикосновения металла. Кроме того, можно обернуть каждый элемент в пузырчатую пленку или пластик. Все приборы, которые находятся внутри, должны быть изолированы от всего остального и особенно от металлического контейнера.

Что поместить в клетку Фарадея

Поместите внутрь клетки весь электронный и электротехнический арсенал, который входит в НЗ, и те компоненты, которые закуплены «впрок». Так же там необходимо расположить все, что может быть чувствительно к ЭМИ, в случае получения предупредительного сигнала. В том числе:

Батарейки для радио.
Портативные рации.
Портативные телевизоры.
Светодиодные фонарики.
Солнечное зарядное устройство.
Компьютер (ноутбук или планшет).
Сотовые телефоны и смартфоны.
Различные лампочки.
Зарядные шнуры для мобильных телефонов, планшетов и т.п.

Как защитить важную информацию от ЭМИ

Имейте в виду, что электромагнитный импульс может нарушить инфраструктуру на длительное время, а в случае – навсегда. Поэтому стоит заранее подготовиться, и произвести резервное копирование важных файлов с помещением их на разных носителях в разные клетки Фарадея.

Вместо послесловия

Если предупреждение об ЭМИ небыло получено, но вы видите яркую вспышку с последующим отключением энергосистем, действуйте по своему усмотрению. Ведь нельзя знать заранее, насколько тяжелым и опасным будет электромагнитный импульс, дальность которого при некоторых видах взрывов достигает 1000 км. Но благодаря подготовке и предварительному планированию можно определить, насколько реально мы сможем выжить в мире после ЭМИ.

И будете в безопасности!

Посмотрите, насколько просто изготовить самодельный корпус для электронной самоделки своими руками

Специально для mozgochiny.ru

У каждого радиолюбителя, который погружается в мир электроники, рано или поздно возникает желание оформить свои электронные поделки в красивые корпуса. При этом возникает проблема выбора. Обычно их размеры очень ограничены, а качество оставляет желать лучшего. Корпуса же хорошего качества стоят очень дорого. Поэтому у меня появилась мысль, а почему бы не начать делать качественные корпуса своими руками.

Порывшись в интернете, к большому сожалению, не нашёл ничего толкового. Все мануалы сводились к тому, что если у вас есть лазерный резак, сделать элегантные коробки из плексигласа не составит большого труда.

Но так как у меня, как и у большинства читателей, нет лазерного резака, принял решение разработать технологию изготовления самодельных корпусов, используя для этого доступные ручные инструменты.

Они получились не такими уже и элегантными, как если бы я использовал лазерный резак, но зато достаточно крепкими.

  • Обломки плексигласа (оргстекла) любой толщина. Использовал 3 мм и 5 мм;

  • Акриловый клей, но если нет возможности «достать» его, можно использовать супер-клей;

  • Нож-резак для оргстекла;

  • Наждачная бумага и надфиль;

  • Металлическая линейка;

  • Тонкий маркер.

Прежде всего, нужно определить размеры изготавливаемого корпуса (в моём случае 10 х 6,35 х 6,35 см).

Разметим плексиглас в соответствии со схемой.

В качестве направляющей будем использовать старое ножовочное полотно. Резак должен идти перпендикулярно поверхности оргстекла. Процарапаем (прорезаем) примерно половину от общей толщины. Затем доломываем его осторожным движением. Зачистим край среза наждачной бумагой или надфилем.

Вырежем все шесть сторон. Лучше сделать их немного больше, уменьшить их мы всегда успеем.

Отшлифуем заготовки. Они должны быть с прямыми углами и перпендикулярными сторонами.

Воспользуемся изолентой, чтобы собрать детали корпуса воедино. Проклеим все стыки клеем, но без фанатизма, пролитый лишней клей в дальнейшем может «вылезти боком».

Из-за того, что не учёл толщину оргстекла, торцевые стеночки получились меньшего размера.

Примечание: во избежание трудностей при монтаже, учитывайте толщину материала.

Независимо от того, насколько сильно вы будете стараться, у вас все равно не будет идеальных кромок. Поэтому хорошенько обработаем края, сделав их, как можно более ровными.

В случае, если клей попадёт на внешние поверхности, придётся приложить достаточно усилий, чтобы сошлифовать остатки клеевого состава.

Для того, чтобы закрепить крышку на корпусе необходимо изготовить опоры. Возьмём кусок толстого оргстекла, вырежем четыре кубика, а затем отшлифуем их края. Вклеим их ниже уровня верхней кромки, чтобы она располагалась заподлицо со сторонами короба. Установим крышку, просверлим четыре отверстия, а затем вкрутим в них шурупы.

БлагоДарю вас за просмотр и искренне надеюсь, что эта статья поможет вам при изготовлении собственных поделок. МозгоЧины, а какие вы корпуса используете для своих электронных самоделок?

( Специально для МозгоЧинов #Handmade-Plexiglass-Project-Boxes-from-Scrap/» target=»_blank» rel=»noopener noreferrer»>)

ᐉ Осциллограф из старого телевизора

Осциллограф из старого телевизора

Смотрите видео


Можно также установить в телевизионный корпус основные разъемы и элементы управления прибором (благо, место это позволяет). Например, наличие разъема RCA станет прекрасной возможностью подключать iPod и в то же время позволит подачу входных сигналов переменного напряжения от милливольт до сотен вольт. Поблизости можно разместить подстроечное сопротивление на 1 мОм и 6-ти секционный поворотный переключатель. Небольшим триммером будет удобно контролировать горизонтальную частоту развертки, а яркая красная кнопка подойдет для включения прибора.

Остается добавить, что данная схема подключения подойдет не для всех моделей телевизоров и больше полезна для людей, умеющих обращаться со схемотехникой и имеющих опыт в электронике. Но сама идея содержит много интересных моментов.

Требования безопасности

Далее нужно принудительно разрядить большие емкости (50 В и более). Это делается хорошо изолированной отверткой или пинцетом. Их контакты замыкаются между собой либо на корпус до полного разряда. Не стоит это делать на печатной плате, так как могут выгореть дорожки. Выполняя работы или испытывая прибор, позаботьтесь, чтобы недалеко находился кто-то из ваших близких, способный вызвать врача или оказать первую помощь.

Принцип работы

Вспоминаем, что видеосигнал выдает в секунду 32 кадра, каждый из которых состоит из двух «чересстрочных» изображений (то есть сканируется 64 кадра). Стандарт NTSC определяет 525 строк в формате экрана, другие стандарты чуть отличные значения. Значит, для воспроизводства на экране заполненной картинки, требуется отклонение электронного луча по вертикали каждые 1/64 секунды (частота 64 Гц), а по горизонтали 1/(64х525) секунды (частота 32000Гц). Для обеспечения таких значений напряжение строчного трансформатора превышает 15000 вольт. В этом случае прибор работает как телевизор, и создает развернутое изображение на экране.

Чтобы заставить его нарисовать изображение на очень тонкой линии, вертикально отклоненной входным сигналом, нужно скорректировать количество витков экранных катушек. Также важно «поработать» с катушкой индуктора. Ее импедансное сопротивление зависит от частоты. Чем выше будет частота, тем труднее будет отобразить ее на экране. При внешнем диаметре тороидального сердечника 10 мм и толщине 2 мм, обмотки I и III должны содержать по 100 витков провода ПЭЛШО 0.1, а обмотка II – 30 витков.

Еще стоит помнить, что сигнал в телевизоре математически интегрирован. Это приводит к тому, что входная прямоугольная волна будет отображаться на экране треугольной, а треугольная – синусоидой. Это касается только изображения, но не звука. Синусоидальные волны будут отображены без искажений. Явление не будет столь заметно в очень старых телевизорах, способных отображать белый шум либо синий экран при отсутствии сигнала, а не отключающих автоматически изображение.

Удаление лишних узлов

На переделываемом телевизоре спереди стояло два потенциометра. Один из них служил для включения и регулировки громкости, а другой контролировал яркость. Были удалены оба: первый был заменен выключателем питания (большой красной кнопкой), второй пришлось установить на максимальную яркость и зафиксировать ее впайкой дополнительных сопротивлений в схему. Сразу стоит обратить внимание, что устройство со встроенным регулятором громкости для переделки не годится. Он усиливает сигнал, прикрепленный к телевизионному и искать усилитель придется на основной плате, а это вызовет дополнительные проблемы. Динамики на данном этапе также можно отключить.

Подготовка отклоняющей системы

Теперь нужно найти, где катушки подключаются к небольшой монтажной плате на трубке кинескопа. Если телевизионный приемник не очень новый, катушки только две и от них отходит 4 провода к основной плате. В противном случае катушек будет больше и в таком виде переделка работать не будет. Но не стоит бросать начатое, и можно немного поэкспериментировать. Пока же будем считать, что проводов все же 4. Осталось разобраться с проводами, идущими к кинескопу. По правилу правой руки (F=qVxB) снимаем один из них в случайном порядке. Если при включении прибора на экране отобразилась горизонтальная линия, отключена вертикальная катушка, если вертикальная, то наоборот. Соответствующие концы находятся тестером и помечаются.

Теперь провода подключения горизонтальной катушки снимаются с главной печатной платы. Не стоит забывать, что дело придется иметь с частотой 30000 Гц и напряжением более 15000 вольт. Будущему осциллографу они не нужны. Перед касанием их необходимо закоротить, потом хорошо заизолировать и разместить внутри корпуса так, чтобы они ничего не касались после включения прибора. Итак, вертикальная разметочная линия 60 Гц готова. Для получения такой же горизонтальной линии 60 Гц, два оставшихся провода, идущих на вертикальную катушку, подпаиваем к горизонтальной. А вертикальная станет входом осциллографа для подключения схемы усилителя.

Настройка развертки

Один из них будет влиять на частоту сканирования. На плате, где он заходит, нужно впаять подстроечное сопротивление (примерно 50-60 кОм). Убедившись в работоспособности узла, можно вывести ручку задействованного резистора из корпуса прибора. Даже безукоризненно выполненная горизонтальная частотная настройка не позволит видеть верхний диапазон, а лишь выведет форму волны прокрутки на экран. Также можно настроить имеющиеся кольцевые вкладки, расположенные вокруг узкой части трубы кинескопа. Обычно они имеют черный или темно серый цвет и также косвенно управляют конечным изображением.

Усиление входящего сигнала

Все, что было сделано до этого момента, позволило нам создать неплохой визуализатор входного сигнала. Достаточно гнездо для подключения iPod соединить с катушкой вертикального отклонения и звучащая музыка отобразится на экране. Но чтобы получить настоящий осциллограф, понадобится дополнительный усилитель (собрать его можно там, где размещался выброшенный UHF/VHF тюнер). Его идея была заимствована с нескольких тематических сайтов, с целью получения минимальной себестоимости и максимальной эффективности. За основу бралась разработка Павла Фальстада, а представленная печатная плата — доработанная схема двухтактного аудио усилителя.

Для его реализации нам понадобится: микросборка TL082, включающая 2 ОУ, пара транзисторов (например, 41НПН/42ПНП), регулятор мощности LM317, поворотный переключатель «Полюс», потенциометр 1 мОм, два тримера на 10 кОм, 4 диода на 1А, трансформатор на 30 В переменного напряжения, электролит 1000 мкФ 50 В, два электролита 470 мкФ 16 В и 5 резисторов (10 Ом, 220 Ом, 1 кОм, 100 кОм и 10 мОм).

Первым ОУ контролируется усиление входного сигнала по формуле R1/R2, где R1 – сопротивление, выбранное поворотным переключателем, R2 – горшок 1 мОм. Теоретически он способен усилить входной сигнал до 1 млн. раз (при имеющемся на вращающемся переключателе минимуме 1 Ом). Второй отслеживает, чтобы транзисторы получали необходимое напряжение для открытия переходов и компенсирует перекосы. Им нужно 0.7 В на раскрытие и 1.4 В на переключение.

Готовая схема требует обязательной калибровки. Регулятор мощности рассчитан на разницу в 30 В, поэтому ОУ стандартно выдаст +15/-15 В, но для хорошей фильтрации его выход должен быть на несколько вольт ниже, чем напряжение на емкости в 1000 мкФ. Для этого существует триммер 1. Выход цепи подключается к горизонтальной катушке отклонения. Музыка, пропускаемая через схему, начинает «обрезаться» сверху/снизу. Чтобы избежать этого, триммер 2 регулируют до тех пор, пока верхние части клипов не коснутся границ экрана. Это понизит напряжение и не даст транзисторам перегрузить ВЧ-тракт прибора (сжечь катушку отклонения).

Теперь можно подключить на выход телевизора встроенную акустическую систему. При чрезмерной громкости добавляют большое сопротивление нагрузки (например, 10 Ом 1 Вт), при недостатке звука сопротивление нагрузки ставят на отклоняющую катушку, после чего последнюю перекалибровывают. Чтобы защитить себя от излишних раздражающих звуковых сигналов в процессе просматривания необходимого сигнала входа, на динамик можно установить выключатель.

Сборка все вместе

В разбираемом телевизоре при удалении аналогового тюнера освободилось достаточно места для установки трансформатора с такой платой и даже подошло отверстие под переключатель мощности. Трансформатор желательно также экранировать, чтобы не создавать помех по ТВ-каналам. Клеммы для подключения напряжения синхронизации и исследуемого сигнала соединяйте с платой только экранированным проводом.

После подключения трансформатора к цепи, подключаем S1 и S2 соответственно, запускаем входные провода через отверстие в корпусе телевизионного приемника, подключаем выход цепи к динамику и катушке отклонения. Следует использовать минимальную длину провода во всех проводимых соединениях, чтобы уменьшить рассеянную индуктивность контура. Осталось найти удобное место установки S1 и S2, закрыть заднюю крышку и приступить к тест-драйву.

Проверка работоспособности прибора

По своему функционалу собранный осциллограф далек от достойных лабораторных моделей, но незаменим для использования в несложных проектах, где требуется увидеть форму волны. Также определенную новизну имеет возможность слышать исследуемый сигнал, особенно при получении обратной связи, напоминающей «знаки». В рассматриваемом примере можно наблюдать изменение сигнала, наводимого обычной проволочной катушкой при ее расположении в произвольном месте, над внутренним трансформатором прибора и в момент нахождения над процессором ноутбука.

Возможность усиливать входящий сигнал – отличная функция, если вам не требуется его абсолютно точных параметров. Шум частоты 60 Гц, усиливаемый схемой, может пока определяться с достаточной погрешностью. Но это явление вызывает и блуждающая индуктивность входного провода. Уменьшить помехи может только экранированное заземление всех частей схемы.

Демонстрируемая катушка с проводом, соединенная со входом прибора, позволяет использовать большую индуктивность при сильном усилении. Ей можно обнаружить источники питания за несколько метров, направляя катушку в сторону расположения трансформаторов, после чего наглядно просмотреть их работу. Также можно обнаружить расположение процессора внутри сложного девайса. Можно использовать катушку, как индуктивный микрофон, поместив ее около динамика, играющего музыку. Магнитное поле, воспроизводимое катушкой диктора, будет обнаружено и усилено созданным прибором, после чего на кинескопе осциллографа отразится играемая музыка.

Можно наглядно просмотреть на приборе и работу канала интернета. В качестве входного сигнала для этого была задействована выделенная домашняя линия (120 VAC), и, показав ее «картинку», прибор по-прежнему работает.
Original article in English

Телевизор в качестве осциллографа

Приставка превращает любой телевизор в осциллограф с большим экраном. На нем можно наблюдать НЧ колебания, а с помощью генератора качающей частоты (ГКЧ) визуально настраивать усилители ПЧ радиоприемников. Приставку можно рассматривать как миниатюрный телевизионный передатчик. Несмотря на относительно простую схему, в этом передатчике формируется полный телевизионный сигнал, который отличается от стандартного только отсутствием уравнивающих импульсов.

Кадровые синхроимпульсы формируются из эталонного синусоидального напряжения усилителем-ограничителем VT1, дифференцирующей цепью R8C4 и пороговым усилителем на VT4. Их длительность около 1,9 мс. Блокинг-генератор (на транзисторе VT5) генерирует строчные синхроимпульсы. Это неосновные импульсы блокинг-генератора, а выбросы коллекторного напряжения, возникающие сразу вслед за основными. Между коллекторами транзисторов VT4 и VT5 включен разделительный диод VD3. В момент генерации основного импульса коллектор транзистора VT4 замыкается на шасси через открытый транзистор VT5 и диод VD3. Вследствие этого в кадровых синхроимпульсах появляются врезки, которые, как и требуется, предшествуют строчным синхроимпульсам. Обмотки трансформатора VT1 блокинг-генератора намотаны на тороидальном сердечнике из оксиферита (Ф-1000) Внешний диаметр сердечника 10 мм, толщина 2 мм. Обмотки I и III содержат по 100 витков, а обмотка II — 30 витков провода ПЭЛШО o0,1. В начале периода строчной развертки импульс напряжения блокинг-генератора быстро заряжает конденсатор С6 через диод VD2. В течение остальной части периода он медленно разряжается через резистор R6. Возникающее при этом пилообразное напряжение поступает на базу транзистора VT2. Здесь оно складывается с входным напряжением. Трехкаскадный усилитель из-за большого коэффициента усиления (50000-100000) работает практически в релейном режиме, характеризующемся определенным порогом срабатывания. Параметры приставки выбраны такими, что при отсутствии исследуемого напряжения осевая линия находится в центре экрана. При необходимости изображение на экране можно сдвинуть в ту или иную сторону изменением сопротивления резистора R3. Для повышения четкости изображения линии на экране телевизора усилитель (VT2, VT3, VT6) охвачен положительной обратной связью с коллектора транзистора VT3 на базу транзистора VT2 через конденсатор С5. Это значительно повышает усиление в области высоких частот и, следовательно, увеличивает крутизну фронта выходных импульсов. Визуально это проявляется в повышенной резкости перехода от белого к черному. Кадровые, строчные и видеоимпульсы складываются на входе эмиттерного повторителя VT7, который является модуляционным усилителем УКВ генератора VT8. Последний собран по схеме емкостной трехточки. Частота генерации должна быть выбрана равной несущей частоте изображения свободного телевизионного канала. В противном случае приставка может создавать помехи работе соседних телевизоров. Требуемые частоты генерации можно получить, подбирая число витков катушки L1.

При настройке на второй телевизионный канал (59,25 МГц) катушка L1 содержит 5 витков провода ПЭВ 0,6, диаметр катушки 9 мм. Модулированное ВЧ напряжение поступает на выход приставки через делитель R18-R19, который понижает напряжение до 3 мВ во избежание перегрузки ВЧ тракта телевизора. Выход приставки коаксиальным кабелем или скрученным двойным проводом соединяют с антенным входом телевизора.

Конструкция и налаживание. Все детали приставки, за исключением УКВ генератора, можно расположить на монтажной плате в произвольном порядке. Детали, относящиеся к УКВ генератору (СП-С15, L1, VT8), должны иметь короткие выводы, соединять их между собой следует короткими проводниками и группировать в одном месте. Никакой экранировки приставки не требуется Если частота импульсов блокииг-генератора не лежит в диапазоне частоты строк телевизора, необходимо ввести ее в этот диапазон, изменяя в небольших пределах сопротивление резистора R14. Следует отметить, что синхронизация разверток телевизора от приставки обычно получается очень устойчивой, поэтому плохая синхронизация при налаживании приставки указывает на какую-нибудь ошибку в монтажа. Чтобы добиться точной настройки УКВ генератора приставки на выбранный телевизионный канал, приходиться растягивать или сжимать витки обмотки катушки L1, т.е. менять шаг намотки. При правильной настройке линия на экране резко очерчена. Параметры приставки подобраны так, что наибольший размер изображения на экране телевизора соответствует входному напряжению около 0,3 В. Чувствительность приставки можно регулировать, изменяя сопротивление резистора R2. Для проверки чувствительности на вход подают переменное напряжение известной величины либо от звукового генераторе.

Радиосхемы Схемы электрические принципиальные

Мы в социальных сетях

Главное меню

Реклама на сайте

Осциллограф из телевизора

Самодельные измерительные приборы

Собрать осциллограф в своей домашней мастерской удается только самым опытным. Причин тому много: сложность электронной схемы, дефицитные детали, большой объем работы. Промышленность, правда, выпускает две-три модели для радиолюбителей, но они довольно дороги, да и в магазинах бывают нечасто.

Предлагаем несложную приставку, с помощью которой вы сможете превратить телевизор в простейший осциллограф. Никаких изменений в схему телевизора при этом вносить не придется, выход приставки достаточно соединить с антенным входом телевизора, и на экране появится изображение исследуемого сигнала.

Схема приставки- осциллографа

Давайте теперь познакомимся с основными принципами работы приставки-осциллографа. С помощью блокинг-генератора и формирователя импульсов приставка вырабатывает кадровые и строчные синхроимпульсы. Складываясь, они образуют полный сигнал телевизионного изображения. Когда на выход приставки подается исследуемый сигнал, его периодически меняющееся напряжение управляет засвечиванием отдельных сегментов строк растра. Таким образом приставка формирует полный телевизионный видеосигнал с картинкой, который затем подается на вход УКВ-генератора и модулирует его излучение по частоте. Сам генератор работает в диапазоне второго телевизионного канала, так что если выход приставки соединить с антенным входом телевизора, настроенного на этот же канал, то на экране появится изображение исследуемого сигнала.

Как вы уже заметили, на вход приставки подаются два напряжения — исследуемый сигнал Uсигн и переменное напряжение 6,3 В синхронизации кадровой развертки частотой 50 Гц. Его можно снимать с накальной обмотки любого сетевого трансформатора или со специальной дополнительной обмотки трансформатора блока питания приставки.

Переменное напряженнее частотой 50 Гц поступает на формирователь импульсов, выполненный на транзисторах VT6 и VT7. Транзистор VT6 образует каскад усиления по напряжению. Как только амплитуда синхронизирующего напряжения превышает определенный уровень, транзистор входит в режим насыщения и запирается, т. е. работает одновременно в двух режимах — усилительном и ключевом. Затем через дифференцирующую цепочку из конденсатора С11 и резистора R13 напряжение синхронизации поступает на базу транзистора VТ7, который формирует кадровые синхроимпульсы по телевизионному стандарту.

Строчные синхроимпульсы вырабатывает транзисторный блокинг-генератор на транзисторе VТ8 с индуктивной положительной обратной связью. Пилообразная форма строчных синхроимпульсов получается за счет периодического процесса заряда-разряда конденсатора С13, включенного в цепь обмотки II блокинг-трансформатора Т1. С нее строчные синхроимпульсы через резистор R19 и конденсатор С15 поступают на базу транзистора VT3.

Исследуемый сигнал усиливается каскадами на транзисторах VT1, VТ2 и VТ3. Большой коэффициент усиления этих каскадов определяется номиналами резистора R3 и конденсатора С3, которые включены в цепь положительной обратной связи. Периодически меняющееся напряжение исследуемого сигнала управляет яркостью засвечиваемых строк — как бы моделируя строчные синхроимпульсы. Транзистор VТ4 включен по схеме эмиттерного повторителя и работает как усилитель тока.

Полный сигнал телевизионного изображения, сформированный приставкой, поступает на вход УКВ-генератора, собранного на транзисторе VT5, который моделирует его по частоте. Выходной сигнал приставки снимается с делителя напряжения из резисторов R9 и R10. При указанных на схеме номиналах деталей этот УКВ-генератор работает в диапазоне частот второго телевизионного канала метровых волн.

Питается приставка от стабилизированного источника напряжения 12 В, в качестве которого можно использовать блок питания, описанный в № 2 приложения за 1987 год. Впрочем, его можно собрать и по упрощенной схеме (см. рис. 4), используя трансформатор серии ТВК. Стабилитрон VD1 задает напряжение стабилизации, которое поступает на базу мощного транзистора VТ1, работающего в режиме усилителя тока. Резистор R1 задает ток базы, а конденсатор С2 «набело» фильтрует выходное напряжение.

Вместо стабилитрона Д814Д можно использовать Д813 или КС512 с любым буквенным индексом. Транзистор можно заменить на любой другой n-p-n с номинальной мощностью рассеивания не менее 1 Вт. Блок питания монтируется на печатной или макетной плате. Транзистор VT1 закрепите на радиаторе с общей площадью 15-20 см 2 .

Схема самой приставки монтируется на печатной плате фольгированного по одной стороне текстолита или гетинакса. Расположение печатных проводников показано на рисунке 2, а радиодеталей на плате — на рисунке 3.

Трансформатор Т1 намотайте на кольцевом ферритовом сердечнике размером 10x14x2 мм. Обмотка I содержит 100 витков, II -35, a III — 90 витков провода ПЭЛ-0,1. Процедуру намотки трансформатора можно упростить, если ферритовый сердечник предварительно аккуратно расколоть на две части, намотать на них обмотки, а затем склеить клеем БФ-2 или «Моментом». Катушка L1 колебательного контура УКВ-генератора содержит всего 6 витков медного провода в эмалевой оболочке толщиной 0,6-0,8 мм и наматывается на пластмассовом каркасе с ферритовым сердечником, например, от контуров старого телевизора.

Транзисторы VT1-VT8 — КТ315, диоды VD1-VD6 — КД522.

Печатную плату приставки необходимо поместить в корпус из экранирующего материала — латуни или алюминия, соединив общий провод с корпусом.

Если же корпус выполнен из дерева или пластмассы, его внутреннюю поверхность склейте медной или алюминиевой фольгой и соедините ее с общим проводом схемы.

На передней панели корпуса разместите клеммы для подключения напряжения синхронизации и исследуемого сигнала. Соединять их с платой можно только экранированным проводом.

Возможности приставки значительно расширятся, если вы проведете следующую доработку. Например, если замените резистор на другой, с сопротивлением 50 Ом, и последовательно с ним включите переменное сопротивление в 100 Ом, то сможете регулировать амплитуду выходного телевизионного сигнала приставки. Меняя сопротивление резисторов R15 и R8, можно управлять размером изображения по вертикали и горизонтали.

Выход приставки соединяется с антенным гнездом телевизора только коаксиальным кабелем типа РК-75. Оплётки его спаяйте с шиной общего провода. Сам кабель после пайки необходимо закрепить на плате с помощью хомутиков из жести или алюминия. Для удобства подключения к коаксиальному кабелю можно припаять антенный штекер.

Когда все детали будут установлены на плате и припаяны, тщательно проверьте правильность монтажа, обращая особое внимание на зазоры между токоведущими дорожками платы. Если между ними образовались перемычки из натеков припоя, их надо аккуратно удалить с помощью канифольного флюса или просто процарапать острым шилом. А если все в порядке, можно начать испытания.

Прежде всего отключите телевизор от антенны и соедините его с приставкой. Переключатель телепрограмм поставьте на второй канал. Затем установите частоты кадровой и строчной разверток. На экране телевизора при этом должен появиться растр. Синхронизация телевизора от правильно собранной приставки, как правило, получается очень устойчивой, поэтому если вдруг по экрану побегут строки или рамки кадров, то ошибку надо искать в монтаже. Возможно, придется более точно подобрать номиналы резисторов в схеме генератора разверток или заново перемотать блокинг-трансформатор. Может случиться и так, что на экране телевизора при подключении приставки вообще не окажется никакого изображения. В этом случае необходимо еще раз проверить транзистор УКВ-генератора. Точно настроить его на частоту второго телевизионного канала можно, вращая ферритовый сердечник катушки L1 или просто меняя расстояние между витками (шаг намотки). Окончательно настройка УКВ-генератора проверяется по четкости осевой линии на экране телевизора при отсутствии на входе приставки исследуемого сигнала. Если линия все время остается нечеткой, то скорее всего виноваты паразитные наводки, которые исчезнут, как только вы заземлите приставку.

Чувствительность приставки такова, что максимальный размах изображения на экране получается при амплитуде исследуемого сигнала около 0,3 В. И чтобы исследовать сигналы большей амплитуды, придется сделать аттенюратор (ослабитель) на базе простейшего делителя напряжения. Правильно рассчитать его помогут формулы и схема на рисунке 5. Для исследования слабых сигналов к входу можно подключить чувствительный УНЧ с эмиттерным повторителем.

Пригодится ваш самодельный осциллограф и для измерения напряжения исследуемого сигнала. Для того чтобы превратить приставку в вольтметр, достаточно закрепить на экране масштабную сетку. Ее можно сделать из листа оргстекла, а линии прочертить иголкой циркуля. Для четкости процарапанные бороздки прокрасьте черным или коричневым фломастером. Остатки краски с поверхности оргстекла легко удаляются ваткой, смоченной в одеколоне. Когда сетка будет готова, подайте на вход приставки напряжение с заведомо известной амплитудой и зафиксируйте его значение на масштабной сетке. Так проводится калибровка.

Источники:

http://sdelaysam-svoimirukami.ru/4148-oscillograf-iz-starogo-televizora.html
http://cxem.net/izmer/izmer11.php
http://radio-uchebnik.ru/shem/18-pribory-i-izmereniya/665

Измельчитель картона своими руками: самодельный шредер для бумаги

Измельчитель картона своими руками

СОБЕРИ САМ

Редакция THG, 14 августа 2005

Введение

Как известно, лазерные принтеры печатают на бумаге, а не уничтожают её. Но как насчёт того, чтобы, при необходимости, превратить принтер в самый, что ни на есть, настоящий уничтожитель бумаг?

Причиной зарождения нашего проекта оказались слишком часто встречающиеся заедания бумаги у старого принтера в быстро растущей программистской компании, которой владеет мой друг. У него появилось много конфиденциальных документов, постоянно скапливающихся стопкой рядом со стандартным уничтожителем бумаг. Плюс к этому, недавно он умудрился совершить роковую ошибку.

Владельцы компаний из сферы малого бизнеса не всегда технически подкованы и порой не подозревают, что лазерный принтер может перегреться. После нескольких попыток распечатать документ на новой специальной пластиковой бумаге, посылая листок за листком, из которых ни один так и не вышел из принтера, мой друг понял, что появилась проблема. После внимательного осмотра принтера оказалось, что несколько страниц специальной бумаги расплавились в принтере и полностью вывели его из строя.

В это же время я решил подобрать ему автоматический уничтожитель бумаг. Конечно, на рынке присутствует множество моделей, но цены на них меняются от $3000 до $12 000. Но что только не придумают наши талантливые люди! После серьёзного мозгового штурма мне в голову пришла идея, как использовать остатки лазерного принтера для создания уничтожителя бумаг (шредера).

Поскольку уничтожитель будет рассчитан на определённый объём листов, нам нужно надёжное и добротное решение с приличной скоростью. Компания Xerox построила свою репутацию на качестве и скорости своих принтеров. Так неужели при такой репутации компании уважающий себя моддер не сможет немного изменить назначение её продукта?

Комплектующие и материалы

Собрать уничтожитель бумаг очень просто. Большая часть времени (и не меньшая часть удовольствия) пришлась на разборку принтера, чтобы удалить «печку» и избежать любых опасностей возгорания. С поиском комплектующих никаких проблем не возникло.

Принтер: основное устройство для сборки уничтожителя бумаг. Мы использовали версию XEROX 3450/B, которая способная выводить 25 страниц в минуту. Нижний отсек имеет ёмкость 500 листов бумаги. Верхний отсек с ёмкостью 100 страниц лучше справляется с толстой бумагой. Розничная цена принтера составляет около $500, но на eBay и других интернет-аукционах можно купить подержанные модели за $200 — $400.

Мотор: для простоты мы заменим существующий мотор в принтере. Дело в том, что оригинальный мотор является ступенчатым, поэтому он более медлителен, стоит дороже, да и контроллер для него собирать сложнее. Проще подключить обычный мотор постоянного тока. Мы взяли мотор от блока уничтожения бумаг (см. ниже). Его ведущий вал построен на червячной передаче, аналогичной оригинальному мотору принтера.

Блок питания: одними из причин нашего выбора принтера (за исключением того, что он достался бесплатно) были стандартная механика и простота его работы. Недостатком оказалась необходимость удаления всей имеющейся электроники, за исключением трёх соленоидов. Нам потребуется блок питания с постоянным током около 5 В для их питания.

Комплектующие и материалы, продолжение

По случаю у нас завалялся блок питания Samsung на 4,75 В. Нам понравился его размер, поскольку его можно легко скрыть под кожухом принтера. Подобный блок питания можно купить где-то за $5.

Блок уничтожения бумаг (2 шт): мы пробовали большое количество блоков, прежде чем нашли лучший. Верите или нет, но мы выбрали блок уничтожения за $15: Aurora 5 Sheet Strip-Cut Paper Shredder. В него встроен резак только по полоскам, но для наших нужд он вполне подойдёт. Кроме того, блок имеет защиту от перегрева мотора и выключит себя при неблагоприятных условиях.

Контроллер соленоида: это ключевой элемент нашего устройства. Перед нами простая светодиодная «мигалка», но вместо светодиодов она будет подавать ток на соленоиды. Скорость мигания (или подачи тока в данном случае) можно задать с помощью резистора и конденсатора. После работы с макетной платой мы создали простую схему для питания соленоидов со скоростью, которая не перегружала бы блок уничтожения бумаг. Мы создали две независимые схемы для соленоидов верхнего и нижнего отсеков, что позволяет отдельно выставлять скорости подачи.

Примечание по технике безопасности: будьте аккуратны! Прежде, чем пользоваться каким-либо инструментом, прочитайте инструкцию. Конечно, никакие бумаги не заменят личного опыта, но лучше учиться на чужих ошибках, а не на своих. Если вы не знаете, что делаете, лучше обратитесь к кому-либо за помощью. Помните лозунг: «Технику безопасности я знаю, как свои три пальца».

Разборка и подготовка

Приступаем к работе отвёрткой! Этот раздел носит описательный характер, поскольку вряд ли вы будете работать с той же самой моделью принтера, что и мы. Но принципы для любого принтера общие: ролики двигают бумагу, а скорость подачи бумаги зависит от соленоидов и реле.

Основных целей у разборки две. Во-первых, снять всё, что нам не нужно, дабы освободить место для модификации. Во-вторых, предотвратить возможность возгорания. У лазерных принтеров много деталей с очень высокой температурой, которые потенциально могут вызвать возгорание или плавление (это узнал мой друг на собственной ошибке, обошедшейся в $600). Лучше всего удалить ВСЕ ненужные детали. Начнём с простого. Удалим панель заднего доступа и «печку» принтера. Как известно, «печка» закрепляет тонер на бумаге термическим способом.

Затем следует удалить боковые панели принтера. Там следует убрать несколько компонентов: плату с процессором принтера, блоки питания и, в данном случае, шаговые двигатели. Что нам нужно оставить, так это реле и соленоиды. В нашем принтере используется три соленоида, но в некоторых моделях он только один.

Разборка и подготовка, продолжение

Затем перейдём к другой стороне принтера. Она отвечает за активное охлаждение. Там же находятся контакты с высоким напряжением для картриджа. Удаляем.

Сняв верхнюю крышку, мы можем добраться ещё глубже. Мы обнаружим лазерный блок, а также различные провода. Всё это нужно снять. Картридж, конечно, тоже нужно удалить, если вы ещё не сделали это раньше. У данной модели принтера в картридж встроен ролик подачи бумаги, который нам понадобится, так что не будем убирать картридж далеко.

Удалив картридж и лазерный блок, можно заняться снятием всех плат и проводов, чтобы у них не было возможности попасть в систему подачи бумаги.

Удалите все вентиляторы, платы и провода и с боковых панелей. Снимите плату с главным процессором и соответствующими проводами.

Сборка

Итак, на данном этапе мы полностью «раздели» принтер. Теперь можно приступать к сборке.

Возьмите второй блок уничтожения бумаг, снимите с него мотор, обрежьте провода (оставьте достаточно провода для работы), после чего аккуратно прикрепите мотор к ведущему механизму — вместо старого шагового двигателя. Для этого, возможно, придётся просверлить отверстия, а закрепить мотор можно будет винтами, которые остались при разборке блока уничтожения бумаг.

Теперь обрежьте конец кабеля питания, который раньше обеспечивал ток оригинальному блоку питания принтера. Зачистите концы кабеля. Сделайте то же самое с концами кабелей питания мотора, 5-В блока питания и блока уничтожения бумаг. Соедините нужные провода вместе с помощью обжимного контакта или другим способом, не забыв после этого тщательно изолировать контакты, — ведь мы имеем дело с напряжением 220 В. Если вы не уверены в себе, пригласите на помощь человека, знакомого с электроникой. Установите блок питания внутрь корпуса с помощью суперклея.

Здесь приведена наша схема. Мы использовали простой осциллятор на основе 3909. Мы взяли две старые микросхемы LM 3909, которые лежали без дела, и два 100-UF — электролитических конденсатора на 6 В. Как можно видеть, схема очень простая. Два осциллятора нужны для независимого управления двумя системами подачи бумаги. Схему можно взять и другую, важно лишь подобрать нужные значения параметров.

Сборка, продолжение

Найдите место для нашего контроллера соленоидов и закрепите его в корпусе. В нашей модели мы установили контроллер в свободное место в передней части корпуса сбоку. Аккуратно припаяйте провода от существующих соленоидов к плате и не забудьте о питании. Кроме того, протестируйте схему мультиметром. Наконец, установите переключатель отсека подачи бумаги в легко доступное место. Мы установили переключатель на заднюю панель принтера, сделав это с максимальной пользой для эстетического вида (не считая мотора, выступающего из боковой части корпуса, конечно).

Если вы использовали мотор и принтер, как в нашем примере, то двигатель будет выступать примерно на сантиметр за пределы корпуса. Поэтому придётся проделать в стенке отверстие. Так как щётки мотора физически выставляются, придётся защитить его решёткой. Мы взяли решётку от 80-мм вентилятора.

Теперь в задней части принтера следует установить блок уничтожения бумаг. На данном этапе, как мы подразумеваем, ваша схема уже работает. Поэтому вы можете заправить в принтер бумагу, а на выходе правильно подобрать высоту и расположение уничтожителя бумаг. Кроме того, мы добавили две направляющих, формирующих своего рода воронку, чтобы у подаваемой бумаги была определённая свобода хода. Нам ведь не нужно, чтобы бумагу заело?

Наконец, установите боковые панели. К ним мы будем крепить блок уничтожения бумаг. Это можно легко сделать с помощью винтов. Отверстия мы проделали с помощью обычного гвоздя, нагрев его на огне, после чего мы сделали четыре отверстия на блоке уничтожения бумаг и на панелях. (Конечно, можно было взять и дрель, но с огнём интереснее). Убедитесь, что всё прочно закреплено, так как блок уничтожения бумаг будет вибрировать во время работы, и винты могут со временем ослабнуть.

Всё готово. Основная часть работы закончена. Теперь осталось только протестировать наш анти-принтер.

Тестирование

Тут никаких сложностей возникнуть не должно. Мы загрузили принтер листочками с секретными документами (на что намекает фраза «Top Secret»). Затем, с помощью установленного сзади переключателя (он выбирает тот или иной соленоид — помните нашу светодиодную «мигалку»?) мы выбираем нижний отсек и включаем «принтер». Если всё собрано правильно, то уничтожитель бумаг заработает без проблем. Кроме того, если вы установили потенциометр вместо обычного резистора, можно отрегулировать скорость подачи бумаги. Убедитесь, что блок уничтожения бумаги справляется с установленной вами скоростью подачи.

Теперь выберите верхний отсек с помощью переключателя, загрузите в него сотню листков и проверьте скорость подачи. Как мы обнаружили, скорость подачи здесь другая, и с другими принтерами, скорее всего, дело обстоит так же. Мы использовали другой резистор, чтобы установить меньшую частоту пульсации, — и всё прекрасно заработало. Если вы припаяли потенциометр, то можно провести тонкую настройку.

А вот что получается на выходе. Единственное, что мы не учли, — лоток для сбора резаной бумаги. Мы взяли большую мусорную корзину, а сверху закрыли её фанерным листом с отверстием для бумаги. Мы не рекомендуем крепить корзину (или пакет) напрямую к блоку уничтожения бумаги, поскольку он довольно сильно нагревается во время работы.

Заключение

Мы превратили сломанный принтер в уничтожитель бумаг. Занятие интересное и увлекательное. Кроме того, наша модель оказалась дешевле промышленного решения и неплохо показала себя в работе. Наш проект можно доработать. К примеру, оставить блок печати, и распечатанные листки будут поступать прямо в уничтожитель бумаг. Конечно, устройство получится бесполезным, зато каким забавным!

Себестоимость нашего решения оказалась весьма привлекательной — вы потратите намного меньше, чем на готовое решение. Так что если у вас запылился сломанный или устаревший принтер, его можно легко «модернизировать».

Источник: http://www.thg.ru/howto/20050814/onepage.html

«Прибой» свой жесткий диск

Устройство экстренного уничтожения информации с магнитных носителей 2С-994 «Прибой»

Видимо, уже и ребенку понятно, что в наш новый информационный век огромные капиталы вкладываются не столько в «основные средства производства» (то есть в оборудование, топливо, расходные материалы и прочие вполне вещественные субстанции), сколько в невещественные понятия данных, информации, интеллектуальной собственности и прочей «ерунды». О которой, ввиду ее невещественности, нередко еще судят весьма легкомысленно — особенно по причине широкой распространенности пиратства и «открытости», публичности многих информационных ресурсов. Вместе с тем, объемы и роль «просто информации» в современном мире растут с угрожающей скоростью, а важность и стоимость ее для лиц заинтересованных порой несравнимо выше стоимости субстанций вполне материальных. И развитие вычислительной техники сыграло в этом огромную роль, к настоящему моменту почти полностью вытеснив с рынка неэлектронные источники хранения, обработки и передачи информации. Эти тенденции развития современного мира, с одной стороны, требуют неуклонно повышать качество и надежность электронных систем хранения данных. А с другой — позаботиться о том, чтобы в случае экстренной ситуации ваши драгоценные данные не попали в нежелательные руки. И сегодня в нашем поле зрения оказалось устройство, как раз способствующее последнему положению — то есть уничтожитель информации с магнитных носителей данных, пригодный как для корпоративного, так и для «персонального» использования в том числе, в составе обычного ПК.

Сразу укажем, что рассматриваемое здесь устройство экстренного уничтожения информации с магнитных носителей «Прибой» (2С-994), производимое отечественной компанией «Компьютерные сервисные устройства» и рекомендуемое как средство защиты отдельных рабочих мест для работы с информацией, не составляющей государственную тайну, не продается в обычных компьютерных магазинах. Но его там все же можно встретить — в составе «самых обычных» персональных компьютеров (системных блоков) IRBIS компании «К-Системс», которая и предоставила нам его для испытаний.

Такой компьютер, соответственно, имеет повышенную защищенность и оптимален для госорганов, финансовых структур и просто «хороших людей». 🙂 Устройство экстренного уничтожения информации с жесткого диска предназначено, как вы уже догадались, для экстренного уничтожения информации и вывода из строя установленного в компьютер жесткого диска по инициативе пользователя при попытке несанкционированного доступа. После этого производитель гарантирует, что ни один компьютер не сможет распознать ваш диск, и никто не сможет прочесть/восстановить информацию, хранившуюся на нем. Устройство не оказывает никакого влияния на работу компьютера — как в режиме ожидания, так и в режиме уничтожения. А импульс уничтожает информацию и выводит из строя только данный жесткий диск, не оказывая никакого воздействия на другие компоненты компьютера. Применение устройства возможно независимо от режима работы компьютера, даже если ПК отключен от сети.

Внешний вид и устройство «Прибоя»

Можно только порадоваться чувству юмора создателей «Прибоя», давшего такое игривое название устройству, способному «прибить» жесткий диск на корню — заокеанские коллеги наверняка бы придумали что-то пострашнее типа «терминатора-элиминатора» или, что еще хуже, назвали бы его именем своей жены/подруги/собаки. 🙂

Поскольку данное устройство является частью компьютеров компании «К-Systems», то говорить о фирменной упаковке и комплекте retail-поставки, очевидно, смысла нет. Поэтому скажем, что сам уничтожитель транспортируется в небольшой картонной коробке с идентифицирующей наклейкой.

Комплектация «Прибоя» включает в себя сам блок уничтожителя, несколько крепежных винтов (для фиксации винчестера в блоке и самого блока в корпусе ПК), краткое описание, комплект из радиоприемника и дистанционного пульта управления (радиопередатчика, 2 шт.), планку на заднюю панель корпуса ПК с необходимыми органами управления, индикации и шнуром питания от сети переменного тока.

Уничтожитель «Прибой» представляет собой тяжелый металлический прямоугольный блок, предназначенный для установки в пятидюймовый отсек системного блока ПК, внутри которого расположена электроника и управляемый электромагнит.

На верхней части корпуса предусмотрено посадочное место для крепления уничтожаемого («прибиваемого») винчестера форм-фактора 3,5 дюйма, причем жесткий диск предполагается устанавливать «вверх ногами», то есть платой наружу и верхней крышкой вниз — почти вплотную к вырезу в металлическом корпусе «Прибоя», который (вырез) закрыт пластиком (см. фото выше).

В таком виде уничтожитель с установленным винчестером занимает по высоте два стандартных пятидюймовых отсека системного блока компьютера (на фото — два нижних отсека),

и благодаря соответствующему расположению боковых крепежных отверстий может быть скрыт спереди обычными передними фальшпанелями отсеков этого корпуса (как будто там ничего и нет ;)).

«Передняя» часть корпуса уничтожителя имеет только отверстия для вентиляции, зато задняя часть оснащена двумя «проприетарными» разъемами,

один из которых служит для подвода питания (напрямую от сети переменного тока 220 вольт; «Прибой» не использует никакого питания от компьютера!), а к другому подключаются сигналы управления и индикации. Оба кабеля (питание и сигналы) подводятся к блоку от планки, укрепляемой на задней панели корпуса ПК.

Через нее в корпус вводится сетевой шнур, а на самой планке находится светодиод для индикации текущего состояния устройства и кнопка, нажатием которой можно «прибить» винчестер, то есть уничтожить на нем все данные. Впрочем, лезть «в тыл» корпуса для этого может оказаться и не очень удобно (особенно, если действовать нужно оперативно, а системный блок под столом или в тумбе; кстати, случайного нажатия этой кнопки нужно опасаться и во время прочих действий, например, подключения кабелей сзади). Поэтому для облегчения уничтожения данных в комплекте с «Прибоем» идет радиоблок дистанционного управления, который (по заявлению производителя) способен подать сигнал об уничтожении с расстояния до 100 метров.

Радиоблок состоит из небольшого передатчика, подключаемого внутри корпуса ПК к контактам сигнального разъема уничтожителя и снабженного 15-сантиметровым отрезком провода в качестве антенны, и пульта-передатчика с четырьмя кнопками, которые нужно нажать последовательно для получения нужного эффекта.

Приемник также снабжен служебным светодиодом, мигающим в такт нажатиям кнопок на передатчике (если у последнего исправна батарейка, о чем лучше позаботиться заранее, поскольку здесь применяется не очень широко распространенная 12-вольтовая батарея формата A23 — длиной 28 мм при диаметре 10 мм). Сама плата передатчика использует распространенную микросхему HCS301-I/SN от Microchip, один транзистор и менее десятка пассивных радиоэлементов.

Корпус уничтожителя, к сожалению, скреплен заклепками, поэтому не разрушающе разобрать его с целью изучения внутренностей нам не удалось. Очевидно, там находится сетевой блок питания, простейшая управляющая электроника и управляемый электромагнит, который выдает мощный размагничивающий импульс на винчестер.

Принцип действия

Принцип действия «Прибоя» достаточно очевиден: если данные на винчестере хранятся в виде намагниченных участков ферромагнитной поверхности, то надо эти участки перемагнитить или размагнитить (сориентировать магнитные домены случайным образом). Необходимо локально воздействовать на диск мощным магнитным импульсом. В технике давно и широко известны устройства размагничивания, и дело осталось только за тем, чтобы адаптировать одно из таких устройств для компьютерных винчестеров и подобрать нужные режимы размагничивания/перемагничивания.

Именно по этому пути и пошел изготовитель «Прибоя» — компания «Компьютерные сервисные устройства» (КСУ). Основной и единственный вид деятельности этой компании — разработка и производство различных устройств экстренного уничтожения информации с магнитных носителей (жестких дисков, дискет, стримерных картриджей, аудио и видео кассет):

  • во время работы с информацией (защита любых типов серверов, в том числе Rackmount 19″) с помощью устройств «Прибой» и «2С-994В» в ручном режиме, и комплекса «Цунами» в автоматическом.
  • во время транспортировки — кейс «Тень».
  • во время хранения — информационный сейф «Миг».
  • при утилизации носителей, содержащих конфиденциальную информацию — утилизатор «2С-994У».

КСУ имеет лицензию ФСБ России на право использования сведений, составляющих государственную тайну, лицензии Гостехкомиссии России, Министерства обороны РФ на деятельность в области разработки и производства средств защиты информации.

Производство устройств уничтожения данных имеет заключение по системе качества ISO-9001.

(Кстати, и производитель компьютеров «К-Системс» также имеет различные лицензии и сертификаты на производство оборудования для оборонных ведомств.)

Авторские права на производимую аппаратуру подтверждены патентами России и Украины. Базовые блоки уничтожения сертифицированы Гостехкомиссией России, Министерством обороны, Военным регистром и Госстандартом России на соответствие единственному документу, регламентирующему на данный момент уничтожение информации с магнитных носителей — Приказу Министерства обороны Российской Федерации №306 от 10 августа 2002 г.

Среди клиентов КСУ можно назвать Сбербанк и Центральный банк России, Министерства обороны и внутренних дел, крупнейшие коммерческие структуры.

Для лучшего понимания происходящих процессов позволим себе привести выдержки из описания производителем принципа работы уничтожителя.

«Отличительной особенностью ферромагнетиков является наличие макроскопических объемов вещества — доменов, в которых магнитные моменты атомов (ионов) ориентированы одинаково. Домены обладают самопроизвольной намагниченностью (магнитными моментами) даже при отсутствии внешнего намагничивающего поля. В ферромагнетике, не подвергавшемся воздействию внешних магнитных полей, магнитные моменты различных доменов обычно взаимно скомпенсированы, и их результирующее магнитное поле близко к нулю. Для ферромагнетиков характерен гистерезис при перемагничивании внешним магнитным полем, то есть запаздывание изменений намагниченности вещества от изменений намагничивающего поля. На рисунке приведена основная характеристика ферромагнетиков — зависимость магнитной индукции В от напряженности Н намагничивающего поля (так называемая петля гистерезиса).

Петля гистерезиса ферромагнетика.

«Под воздействием внешнего магнитного поля происходит ориентация элементарных магнитных полей, создаваемых круговым движением электронов в атомах и молекулах ферромагнетика. В результате увеличиваются размеры магнитных доменов, ориентированных по направлению внешнего поля. После прекращения внешнего воздействия изменения, происшедшие в размерах и ориентации магнитных доменов, частично сохраняются. Появляется остаточная намагниченность вещества — след, оставленный в ферромагнетике внешним воздействием. Именно эту остаточную намагниченность материала носителя регистрируют затем устройства, считывающие записанную информацию.

«Зависимость намагниченности ферромагнетика от изменений внешнего магнитного поля носит нелинейный характер. Величина Вs характеризует состояние насыщения материала, при котором возрастание внешнего магнитного поля уже не приводит к изменениям в его доменной структуре, к дальнейшему росту его намагниченности. В этом состоянии магнитные поля всех доменов под воздействием внешнего магнитного поля ориентируются одинаково, и их суммарное магнитное поле достигает максимально возможной величины. Величина Вr характеризует предельное остаточное магнитное поле (намагниченность) материала после прекращения воздействия на него внешнего поля, достаточного для насыщения ферромагнетика.

«Использование зависимости остаточного намагничивания ферромагнитных материалов от величины внешнего намагничивающего поля и лежит в основе процесса записи информации на магнитные носители. Запись информации осуществляется путем последовательного воздействия внешнего магнитного поля, изменяющегося по закону информативного сигнала, на различные участки носителя, выполненного в виде проволоки, ленты или диска, а ее считывание — путем последовательной регистрации остаточного намагничивания этих участков.

«Понимание физики этих процессов позволяет легко представить себе стандартную для различных устройств процедуру «стирания» записанной информации. Обычно стирание осуществляется за счет воздействия на носитель внешнего магнитного поля путем относительного перемещения магнитного носителя и специальной стирающей магнитной головки, на которую подается постоянный ток или ток высокой частоты. В первом случае стирание осуществляется перемагничиванием всех участков носителя информации постоянным магнитным полем, а во втором — путем их перемагничивания переменным магнитным полем. Этот способ уничтожения информации довольно прост, но требует значительного времени, сопоставимого с продолжительностью уничтожаемой записи. Что касается надежности уничтожения информации, то она невысока. Это связано с тем, что обычно штатные стирающие устройства записывающей аппаратуры не обеспечивают требуемый для магнитного насыщения материала носителя уровень внешнего магнитного поля. Как правило, на участках рабочей поверхности носителя остаются микрообласти (магнитные домены малого объема), ориентированные по направлению предшествующего внешнего магнитного воздействия. Остаточное намагничивание этих областей сравнительно невелико и может не регистрироваться штатным устройством. Однако при детальном анализе тонкой структуры магнитного поля, создаваемого исследуемым участком рабочей поверхности носителя, следы предшествующих внешних магнитных воздействий обнаруживаются довольно легко. Эти следы и позволяют при необходимости восстановить уничтоженную процедурой стирания информацию.

«Несколько более высокую надежность уничтожения информации обеспечивает запись новой информации поверх уничтожаемой. Однако и в этом случае первоначальная информация может быть восстановлена специальными методами. В настоящее время в распоряжении специалистов имеется несколько методов восстановления уничтоженной информации, различающихся физическими подходами к регистрации тонкой структуры полей намагниченности носителя информации. Эти методы, применимые как к целому носителю, так и к его отдельным фрагментам, позволяют анализировать записи, уничтоженные в результате многократной перезаписи (до пяти слоев) на этот носитель новой информации.

«Во многих случаях приемлемую надежность уничтожения компьютерной информации обеспечивает переформатирование магнитного носителя информации: дискеты или жесткого диска компьютера. Однако эта операция отнимает довольно много времени, не всегда удобна и тоже не дает гарантии невосстановимости информации. Те же методы исследования тонкой структуры полей намагниченности позволяют специалистам при необходимости восстановить запись, уничтоженную переформатированием. Таким образом, стандартные операции стирания и перезаписи информации в обычной аудио- и видеозаписывающей аппаратуре, а также известные программные способы уничтожения компьютерной информации требуют больших затрат времени и способны обеспечить приемлемую надежность уничтожения информации лишь от такого потенциального «реставратора информации», в распоряжении которого имеется только стандартные средства обработки информации: ПЭВМ, аудио- или видеомагнитофон и т. п.

«В то же время, к качеству уничтожения информации высокого уровня секретности (например, сведений, составляющих государственную тайну) предъявляются особые требования. Для такой информации уже недостаточно обывательских представлений о ее «надежном» стирании. Необходимы вполне определенные гарантии ее уничтожения. Под «гарантированным» уничтожением защищаемой информации обычно понимается невозможность ее восстановления квалифицированными специалистами (экспертами) с применением любых известных способов реставрации. Для уничтожения такой информации приходится прибегать к специально разработанным устройствам или другим, более радикальным по сравнению с уже рассмотренными способам ее уничтожения.

«Большинство известных на сегодня промышленных разработок в области уничтожения информации на магнитных носителях основываются на доведении материала носителя информации до состояния магнитного насыщения. В качестве примера можно указать на производящееся в Японии устройство SR1, предназначенное для быстрого стирания аудиозаписей со стандартных диктофонных микрокассет. По своей конструкции оно представляет собой мощный постоянный магнит, между полюсами которого необходимо вручную протянуть стираемую микрокассету. Следует отметить, что исследований, подтверждающих гарантированное уничтожение этим устройством записанной на микрокассету информации, нам обнаружить не удалось. Однако, совершенно очевидно, что для быстрого уничтожения аналогичными устройствами информации, записанной на крупноразмерных носителях (например, на видеокассете стандарта VHS), потребуются постоянные магниты гораздо больших весов и габаритов. Во многих случаях использование таких магнитов может оказаться неприемлемым даже по соображениям экологии.

«Значительно более перспективным следует признать применение для уничтожения информации кратковременно создаваемого мощного электромагнитного поля, достаточного для магнитного насыщения материала носителя. Такой способ стирания записей за счет намагничивания носителя импульсным магнитным полем определенной величины и ориентации запатентован отечественными специалистами. С использованием этого способа разработан и налажен выпуск различных изделий, предназначенных для быстрого (экстренного) стирания информации, записанной на магнитных носителях различных типов».

И именно этот способ применяется в описываемом здесь устройстве. О серьезности подхода создателей «Прибоя» говорит хотя бы то, что его разработчиками в 2003 году получен российский патент на полезную модель за номером 32628:

В описании к патенту, в частности, говорится, что устройство стирания записи с магнитного носителя информации состоит из блока управления процессом стирания, по меньшей мере, двух контуров формирования магнитного поля и двух датчиков амплитудно-временных параметров магнитного поля. Каждый контур содержит источник питания, ключ, конденсатор, катушку индуктивности, причем катушки индуктивности двух указанных контуров образуют соленоид, внутри которого размещается магнитный носитель информации. Катушки установлены так, что векторы магнитных полей этих контуров параллельны друг другу и перпендикулярны вектору магнитного поля, сформированного при записи на магнитный носитель.

Дополнительно в устройстве могут быть использованы катушки разной формы и взаиморазмещения, охлаждение накопителя с датчиком температуры и диодный мост в каждом из контуров, а угол между векторами магнитного поля контуров для некоторых случаев может быть изменен до прямого (за деталями желающие могут обратиться к первоисточнику — описанию патента).

Так, например, согласно Сертификату соответствия Министерства обороны РФ, устройства серии 2 C-994 соответствуют специальным требованиям, предъявляемым к устройствам уничтожения информации на магнитных носителях с ориентацией вектора магнитной индукции, стирающего магнитного поля продольно плоскости носителя. Между тем, мы хорошо знаем, что в эксплуатацию уже стали поступать жесткие диски с перпендикулярной магнитной записью, где для стирания информации потребуется прилагать иной вектор магнитного поля. Интересно, «Прибой» будет адаптирован и для этих новых дисков с указанием новой специфики применения? Или пользователю самому придется додумывать, что новые диски с перпендикулярной магнитной записью лучше не использовать в качестве «экстренно уничтожаемых» для хранения особо важной информации? 😉

К сожалению, на данный момент нам не удалось проверить, насколько надежно «Прибой» работает с винчестерами, использующими новую перпендикулярную магнитную запись — по причине отсутствия подходящих для этой цели сэмплов. 🙂 Будем надеяться, что сможем это сделать в скором будущем. А пока мы детально испытали «Прибой» на традиционных трехдюймовых винчестерах с продольной магнитной записью.



Испытания

Процесс тестирования уничтожителя занимает считанные секунды. 🙂 Хотя подготовка испытаний и потребовала много времени.

Как вы уже поняли, блок имеет собственно питание от сети 220 вольт (кстати, именно поэтому его настоятельно рекомендуется питать от источника бесперебойного питания, который в случае экстренной ситуации обеспечит достаточно времени для уничтожения ваших данных). При включении в сеть светодиод на выносной планке уничтожителя (расположенной на задней панели корпуса компьютера) начинает мигать красным.

Это означает, что уничтожитель приходит в рабочий режим, который и устанавливается менее чем за минуту, о чем сигнализирует несколько коротких звуковых сигналов и изменение свечения светодиода на постоянный зеленый.

Теперь блок готов к выполнению функций Терминатора вашего жесткого диска. 🙂

Производить экзекуцию можно как в прямом контакте (нажав кнопку на выносной планке уничтожителя), так и бесконтактно — при помощи радиопультика, действующего, как утверждает производитель, на расстоянии до 100 метров. Для приема радиосигнала служит небольшой пластмассовый блок с 15-сантиметровым проводом-антенной и светодиодом, мигающим при нажатии кнопок на пульте ДУ. Во избежание случайного срабатывания порядок нажатия кнопок для срабатывания уничтожителя нетривиален: сперва следует нажать большую кнопку (при этом блок «Прибой» начинает постоянно пищать), а следом — нажать последовательно три остальные кнопки.

Во время срабатывания уничтожителя раздается один весьма громкий механический удар (вызывающий короткий магнитный импульс), после чего прибор начинает прерывисто пищать и мигать зеленым светодиодом до тех пор, пока его не выключить из сети. Жесткий диск при этом может быть подключен к работающему компьютеру и даже сам работать — компьютер при этом не пострадает (проверено лично), хотя после срабатывания уничтожителя диск начинает бешено щелкать головками, пытаясь отыскать хоть какую-то информацию на пластинах, а операционная система, если она была загружена с этого накопителя и использовала своп-файл на нем, разумеется, повиснет.

В этом файле (100 секунд, 500 Кбайт) записаны звуки работы уничтожителя от момента его включения в сеть, сигнала готовности, импульса-щелчка и до визга убитого винчестера. 🙂

Итак, что происходит с самим диском? Запускаем, например, программу Victoria (более продвинутый аналог популярной MHDD) и видим, что все то, что нужно было считывать с магнитных пластин, считать уже невозможно, включая имя модели, серийный номер, объем и конфигурацию накопителя (производитель, имя серии и старый номер версии firmware по-прежнему считываются — уже из платы контроллера накопителя).

Накопитель в программе Victoria до уничтожения


Этот же накопитель в программе Victoria после уничтожения в «Прибое»

Разумеется, нет никакой информации и о существовавших до этого разделах на диске. Более того, информацию на диске (сектора) нельзя прочитать даже такими низкоуровневыми программами как, например, MHDD и Victoria, поскольку они не видят на нем никаких секторов (например, отсутствует адресация LBA и CHS, и, видимо, потеряна вся служебка и даже серворазметка).



Очевидно, диск при этом не виден и в BIOS Setup хост-контроллера (и материнской платы). Применение платы контроллера от такого же точно, но исправного винчестера не спасает.

Понятно, что в нашей тестовой лаборатории мы не обладаем всеми богатыми профессиональными возможностями по восстановлению данных с магнитных носителей. Оптимально было бы, конечно, пойти с уничтоженными винчестерами в специальный «секретный отдел» ФАПСИ (которая теперь и называется иначе) и «по былой дружбе» (в чем нас некоторые до сих пор упорно подозревают ;)) попросить проверить, насколько хорошо все стерлось («прибилось»). И выдать на этот счет письменное заключение. 🙂 Однако мы не стали отвлекать столь серьезных спецов нашей ерундой, тем более что подобные испытания и заключения на «Прибой» уже были проведены и получены — самим производителем, см. сертификаты выше. Мы поступили проще — отнесли диски в широко известные частные (коммерческие) отечественные лаборатории по восстановлению данных с жестких дисков (постарались выбрать одни из лучших) и под обычным предлогом (то есть, не посвящая их в наши изыскания) предложили восстановить данные с убиенных винтов. Ответ, думаю, вы уже угадали — им ничегошеньки не удалось сделать! (А с каким матерком они чесали репу по поводу полной нечитаемости служебки и серворазметки при исправной механике и электронике, думаю, вы тоже можете себе представить… 🙂 Просим их простить нас за это. ;))

С одним диском разобрались. А что происходит с предметами, находящимися поблизости во время этого магнитного импульса? Для этого я провел испытания, расположив винчестеры вплотную по бокам уничтожителя, а также прямо под ним — ведь в реальном системном блоке еще один диск может располагаться в трехдюймовом отсеке или мобайл-рэке прямо под «терминатором»…

Проверка показала, что винчестер, расположенный прямо под уничтожителем, совсем не пострадал — информация на нем прочиталась без каких-либо затруднений в обычном проводнике Windows, а побайтовое сравнение содержимого секторов до и после экзекуции над его «верхним» соседом показало полное совпадение записей. Тем более не пострадали диски, размещенные вплотную по бокам устройства уничтожения.

Следующий эксперимент заключался в попытке поджарить «бутерброд» — то есть когда второй диск расположен прямо сверху над основным уничтожаемым. Ведь в реальной системе, например, мобайл-рэк с винчестером может оказаться прямо над уничтожителем в системном блоке.

Проверка показала, что тот диск, который служит «икрой», то есть, положен сверху на первый уничтожаемый, остается в полной сохранности, какой бы стороной (вверх или вниз дном) он не лежал (речь идет о дисках стандартной для этого форм-фактора толщины 25,4 мм).

Более того, еще один эксперимент я провел, расположив уничтожаемый винчестер в «Прибое» не платой вверх (как это требуется), а платой вниз.

После первого магнитного импульса этот диск остался цел и невредим! И информация на нем не пострадала. Однако после повторного «выстрела» магнитным импульсом по работающему (просто вращающемуся) накопителю неожиданно сгорел его контроллер — обуглились злополучный (для серии DiamondMax Plus 9) драйвер Smooth L7250E, а также микросхема-регулятор наплатного преобразователя напряжения.

Возможно, виной тому была московская жара и перегрев и без того разгоряченных корпусов этих двух микросхем. Впрочем, замена контроллера у этого диска аналогичным исправным показала, что информация на диске опять оказалась цела! Импульс был повторен и на восстановленном винчестере (с новым контроллером, уже охлажденным). И контроллер снова сгорел (на этот раз обуглился и задымился только Smooth)! Впрочем, очередная замена контроллера исправным показала, что и на этот раз информация на диске не уничтожена! Наконец, диск был перевернут вверх дном (как и положено для уничтожения) и импульс повторен (снова при вращающемся винчестере): на сей раз, все встало на свои места — информация на диске была благополучно уничтожена, а контроллер не пострадал и был успешно возвращен на исправный диск, с которого был снят для экспериментов. Таким образом, для правильной работы (а также пожаробезопасности и целостности электроники винчестера) диск с уничтожаемой информацией обязательно надо располагать на «Прибое» вверх контроллером, как показано в начале статьи. А винчестеру, случайно расположенному над уничтожаемым, в принципе, практически ничего не грозит, и информация на нем при магнитном импульсе с «Прибоя» пострадать не должна.

Честно говоря, в связи с последним экспериментом может возникнуть вопрос, насколько надежно будет уничтожаться информация на современных винчестерах, насчитывающих, скажем, 4-5 магнитных пластин, часть из которых гораздо ближе к контроллеру, чем к верхней крыше диска? Видимо, на ближних к «Прибою» блинах будет все ОК, но на дальних-то пластинах мощность магнитного импульса будет заметно ниже, и они могут пострадать меньше. К сожалению, проверить это положение, пустив «под нож» дорогие 400-500-гигабайтные монстры, а потом, попытавшись прочесть отдельно «дальние» пластины, у меня не было возможности (эксперимент на многопластинных дисках прошлого века, маломерных по нынешним временам, думаю, в данном случае лишен актуальности).

Разумеется, магнитный импульс «Прибоя» может действовать не только на винчестеры, но и на другие магнитные носители. Так, если вместо винчестера положить обычную флоппи-дискету, то и на ней ничего не останется. 🙂 Что и было тут же проверено. Причем, если дискеты находятся сверху, снизу или сбоку уничтожителя (см. фото),

то с информацией на них ничего не происходит (что еще раз подтверждает «ближнедействие» магнитного поля уничтожителя). Кстати, в отличие от винчестера, дискету после такого полного стирания легко заново отформатировать (например, под DOS). Мне даже удалось таким образом восстановить несколько нерабочих прежде дискет. 😉

Заключение

Итак, испытания подтверждают, что патентованное устройство экстренного уничтожения информации с магнитных носителей «Прибой» (2С-994), произведенное отечественными умельцами и используемое в отечественных персональных компьютерах IRBIS компании «К-Системс» (и, видимо, некоторых других), справляется со своими обязанностями и «прибивает» информацию на жестком диске до уровня полной нечитаемости. Устройство имеет достаточно продуманную и удобную функциональность с собственным электропитанием (хотя встроенный аккумулятор оказался бы не лишним) и возможностью как контактного, так и дистанционного (до 100 м) экстренного удаления данных. Видимо, некоторые мелкие моменты можно было бы и доработать (например, сделать не столь легко доступной механическую кнопку уничтожения на задней панели, добавить аккумулятор, уменьшить габариты и пр.). И даже подумать над улучшениями (например, особо важные данные все чаще хранят на массивах RAID 1, а один «Прибой» пока не сможет уничтожить оба диска одновременно). Но в целом устройства данного класса могут оказаться весьма полезными в ряде случаев и прибавят привлекательности персональным компьютерам, предназначенным для работы с информацией, составляющей определенную тайну.

Благодарим компанию «К-Системс» за предоставленный для испытаний уничтожитель «Прибой» и лично Сергея Давыдова (Maxtor) за предоставленные для уничтожения жесткие диски 🙂

эсминцев ВМС США без физических дросселей?

Раздел отчета NTSB, объясняющий дросселирование сенсорного экрана, используемое на USS John S McCain

Сенсорные экраны хорошо работают для многих задач у руля лодки (и в других местах), я думаю, но сенсорный экран дроссель даже не приходил мне в голову, пока я не прочитал о Военно-морской флот «возвращается к физическому дросселированию» на таких военных кораблях, как USS John S. McCain . Святая корова! Какого черта мы лишили водителей эсминцев отличного (электронного) интерфейса управления, известного как рычаг газа, и почему журнал Wired искажает «реверсию»?

Штурмовик USS Dewey (DDG-105) с единственными дросселями, видимыми на экране

. Я бы очень не решился критиковать эргономику штурвала эсминца, потому что я никогда не видел судно, даже отдаленно похожее, но вы тоже можете пробормотать: «Ага. ! » прочитав этот У.Репортаж С. Военно-морского института. Конечно, рулевые предпочли бы знакомые рычаги дроссельной заслонки вместо – или, может быть, в дополнение к – неудобно тянуться к версии программного обеспечения на этих больших сенсорных экранах, и довольно трудно понять, как вообще физически исчезли дроссели на этих судах.

Но давайте отметим, что дросселирование сенсорного экрана не было основным фактором смертельного столкновения, вызванного McCain у побережья Сингапура. В подробном отчете об аварии (PDF) NTSB действительно упоминается путаница в том, как рулевое управление было переключено между постами управления через графический интерфейс пользователя (GUI), но основная вина возлагается на « – отсутствие эффективного оперативного надзора за эсминцем… что привело к в недостаточной подготовке и несоответствующих процедурах эксплуатации моста . Командные головы покатились.


Несмотря на мудрость NTSB (Национального совета по безопасности на транспорте), уже не удивительно, когда некоторые люди винят электронику в человеческих ошибках. Но шокирует тот факт, что такой замечательный источник технической литературы, как журнал Wired, опубликовал «НЕТ БОЛЬШЕ ЭКРАННОГО ВРЕМЕНИ! Флот возвращается к физическим дросселям ». Вся статья основана на совершенно ошибочном представлении о том, что ВМФ заменяет сенсорных экранов на обычное (электронное) оборудование дроссельной заслонки.Так что «МЕНЬШЕ ЭКРАННОГО ВРЕМЕНИ!» был бы более правдивым заголовком!

Цветные экраны, немного сенсорные, заменили большую часть нижнего руля Gizmo с марта 2009 года, но рычаг дроссельной заслонки / переключения передач (и джойстик подруливающего устройства) остались, потому что они являются отличным интерфейсом для основных электронных элементов управления.

Я думаю: электроника никуда не делась и не должна исчезнуть, но это, конечно, не означает, что мы всегда должны взаимодействовать с ними через сенсорные экраны. Черт возьми, отличные однорычажные дроссельные заслонки / переключатели на каждом из рулей Gizmo не нужны для использования жестких тросов управления – лодка «летает по проводам» уже 20 лет.Но рычаг тактильный, визуальный, он всегда на одном месте и не меняет функций. Я бы, конечно, подумал о дополнительных элементах управления, таких как Dockmate, который тестирует Бен Штайн, но никогда не снимал бы рычаги с .

Если подумать, я бы также подумал о смартфоне с ручкой и контроллером курсора для многих задач, где они лучше, чем прикосновения, за исключением того, что он не поместится в моем кармане. Что думаешь?



Интервью: гитарист Pig Destroyer Скотт Халл рассказывает о новом EP, возвращаясь к «Prowler in the Yard»

фото: Шейн Гарднер

Grindcore kings Pig Destroyer находятся на вершине горы в своем жанре, и они еще не закончили.В прошлом месяце они последовали за насыщенным каналом Head Cage 2018 года и выпустили The Octagonal Stairway , новый мини-альбом, который демонстрирует индустриальные и электронные элементы Pig Destroyer. В то же время гриндеры из Вирджинии / Мэриленда углубились в свой богатый бэк-каталог, чтобы подготовиться к ряду резиденций и специальных выступлений, включая выступление полностью переизобретенного в жанре Prowler во дворе .

Гитарист

и основатель группы Скотт Халл говорил с Decibel в редком интервью, обсуждая The Octagonal Stairway , пересматривая Prowler in the Yard и Terrifyer в целом, впервые с момента их выпуска и параллели между Pig Карьеры Destroyer и Napalm Death.

Восьмиугольная лестница сейчас находится на Relapse.

Похоже, что вы выбрали немного другое направление в части нового EP с включением большего количества электроники. Каким был ваш мыслительный процесс, когда вы это делали? Вы просто хотели попробовать что-то другое и посмотреть, как это работает?
Более-менее. Изначально мы собирались взять эти песни, три оригинальные, более простые песни, выпущенные в различных автономных форматах.Было две серии синглов для взрослых Swim, и был трек Decibel , поэтому мы хотели выпустить их в надлежащем физическом формате, чтобы сделать их релизом Pig Destroyer, но мы не чувствовали необходимости перезаписывать их или включать их с другими новинками.

Мы перезаписали и ремикшировали его, но изначально мы собирались сделать односторонний EP, где на другой стороне будет офорт, но я чувствовал себя немного неправильно, продавая 12-дюймовый трехпесенный альбом. Мы решили, что так и будет.Хорошее время для нас, чтобы потянуться и сделать еще что-нибудь, мы называем это шумом, но это определенно не шум. Он более индустриальный, возвращаясь к нашим влияниям Throbbing Gristle. Мы решили пойти по этому пути и сделать то, к чему приложили бы столько же творческих усилий, сколько и к обычным песням, но с эстетической точки зрения это было бы чем-то другим.

Мы определенно стремились создать другую атмосферу с этими треками, и мы попытались сделать его связным и согласованным с остальным материалом, включив вокал JR и шум Блейка, но мы хотели, чтобы он был немного другим.И мы не привыкли делать что-то совершенно левое, мы сделали такие вещи, как Mass & Volume и Natasha и тому подобное. Я подумал, что это было круто. Я знаю, что это своего рода левый поворот, но, похоже, людям это нравится.

Вы также приближаетесь к нескольким значительным вехам в группе. Prowler in the Yard в следующем году исполнится 20 лет. Как вы себя чувствуете, когда подходите к этапам достижения этих больших рекордов – вы должны были отыграть Prowler полностью на Decibel Magazine Metal & Beer Fest: Philly – теперь вы на момент, когда вы на два десятилетия удалены от тех ранних, влиятельных записей?
Это странно, потому что большую часть этого времени мы потратили в прошлом году после того, как к группе присоединился [басист] Трэвис Стоун. Нам предложили пару выступлений с двумя концертами в резиденции, поэтому мы решили, что собираемся провести их, и, делая их, мы должны были придумать два разных сет-листа. Я потратил большую часть прошлого года – это усугублялось тем фактом, что мне пришлось переучивать песни, чтобы делать обучающие видео для Трэвиса, – переучивая наш старый каталог, что довольно странно, потому что многие из тех песен мы даже не играли вживую. . Мы просто написали и записали их для записи, вот и все, так что примерно половину из Prowler мы никогда не играли, не говоря уже о новых парнях.[Вокалист] JR [Hayes] всегда должен возвращаться и раскапывать тексты, и я провел весь год, просто разучивая все песни Terrifyer и все песни Prowler.

Интересно еще раз вспомнить, что я был на 20 лет моложе, и мое мышление, когда я писал эти вещи. Это аккуратно, потому что это как можно ближе к тому, чтобы вернуться в эту колею. Это вдохновляет меня немного вернуться в этом направлении; не просто перефразировать материал, но я мог сказать, чего я пытался достичь, чего мы пытались достичь, что немного отличается от того, что мы делаем сейчас. Песни немного длиннее по структуре и немного запоминаются. В начале Terrif yer и Prowler in the Yard days и Explosions мы действительно пытались намеренно вырезать канавки, пока они не стали слишком повторяющимися, что и делали ранние записи Melvins, и мы действительно старались следовать этому.
