Моторная лодка из фанеры своими руками: Лодка из фанеры своими руками: чертежи и изготовление

Моторная лодка из фанеры своими руками

Моторная лодка из фанеры своими руками, грузоподъемностью четыреста килограмм и вместимостью четыре человека.

Для разработки варианта лодки «Крым» с фанерной обшивкой, за основу взяты материалы статьи «Конструкция лодки «Крым» журнала «Катера и Яхты» № 3, 1970 г., где рассмотрена конструкция из легкого алюминиевого магниевого сплава, оптимальной формы и удачной компоновки, даны техническо-эксплуатационные характеристики.

Проект рассчитан на постройку в небольшом помещении (гараже).

Конструкция предусматривает:

• разные отсеки и багажные отделения

• сиденья со спинками, которые могут откинуться вниз

• распашные весла, хранятся вдоль бортов, в специальных отсеках

• съемный тент из палаточной ткани в двух вариантах исполнения, для защиты от солнца и дождя.


В качестве основного материала для изготовления выбрана влагостойкая фанера (марка ФСФ), либо авиационная (марка БС) – идеальный вариант, хотя и дорогой.

Основой каркаса являются двенадцать шпангоутов и транец изготовленные из фанеры толщиной 8 (мм). Транец состоит из трех слоев фанеры, склеенных между собой. По всему периметру шпангоутов, с обеих сторон, крепится обвязка из фанерных полосок размером 8 х 20 (мм).

Обшивка корпуса – фанера толщиной 6 (мм). Корпус лодки оклеивается двумя или тремя слоями стеклоткани пропитанной эпоксидной смолой. После высыхания клея, производится шлифовка и покраска.

Продольный крепеж обшивки, выполнен из сосновых реек.

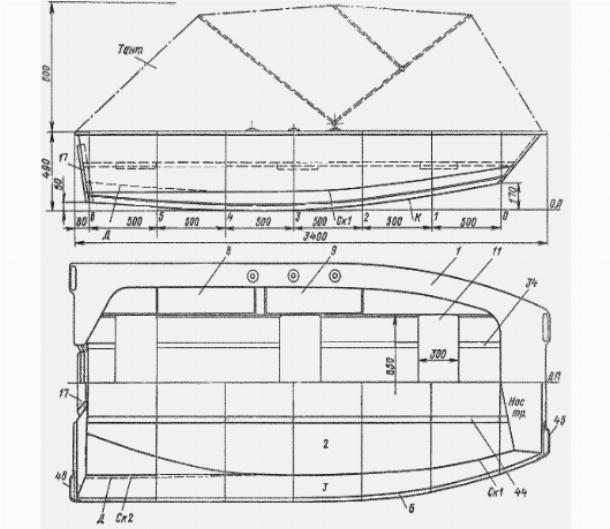

Эскиз теоретического чертежа лодки

По всей длине корпуса, расположены пенополистирольные блоки непотопляемости, общим объемом 0,44 (м3), что позволяет держать лодку на плаву в затопленном положении.

На верхней палубе закреплены ручки, одна спереди и две по бокам, установлено ветровое стекло, каркас которого, так же изготовлен из влагостойкой фанеры, в качестве стекла использован прозрачный монолитный поликарбонат толщиной 3…4 (мм).

Поверхность настила нижней палубы шпаклюется, шлифуется, и на нее наносится шероховатый слой толщиной 0,5 (мм), что бы при ходьбе не скользила нога.

При проектировании конструкции, использовалось 3D моделирование с высокой степенью детализации сборочных единиц.

Далее, рассмотрим конструкцию лодки «Север 520», грузоподъемностью шестьсот килограмм, ее технические и эксплуатационные характеристики.

Заказать чертеж

Поделитесь с друзьями!

выкройки моторных лодок для самостоятельной постройки, изготовление, видео обзор

Специализированные магазины предлагают достаточно большое количество лодок, предназначенных для рыбалки или туризма. В продаже вы можете найти изделия различных форм и размеров, но чертежи моторных лодок из фанеры, которые находятся в открытом доступе, позволяют выполнить такое судно своими руками буквально с нуля.

Так почему же и вам не попробовать свои силы и не построить лодку своими руками из фанеры, чертежи и все рекомендации к строительству вы найдете в этой статье.

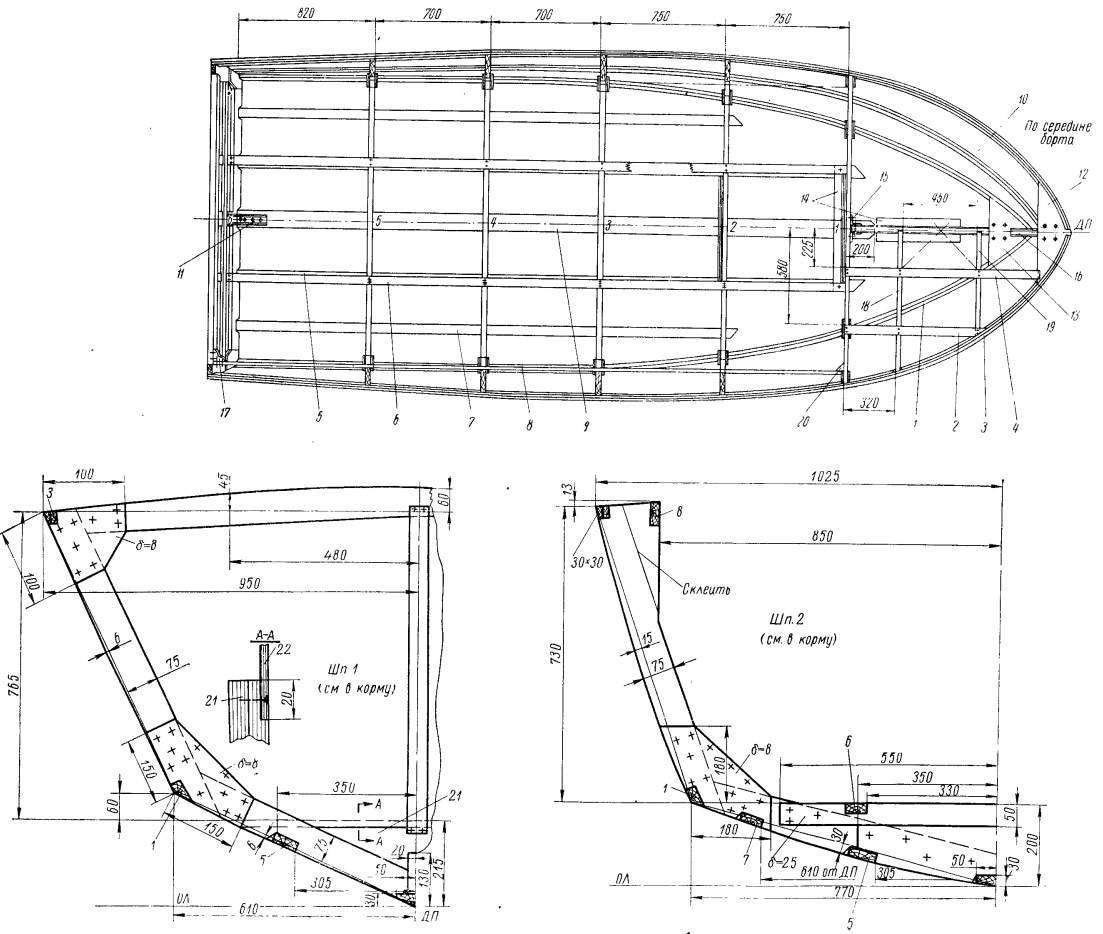

Комплексный чертеж обычной лодки

Если вы все еще сомневаетесь в целесообразности применения такого материала, как фанера для строительства лодки, ознакомьтесь с основными его преимуществами.

Достоинства фанерных листов:

1. Лодка из фанеры, чертежи и выкройки которой выполнены правильно будет иметь очень легкую, но в то же время довольно прочную конструкцию, ведь клееный шпон обладает гораздо меньшим весом, чем цельная древесина.
2. Конструкция будет иметь отличную устойчивость, поскольку фанерные листы обладают четкими геометрическими пропорциями, позволяющими осуществить безукоризненный по качеству монтаж.
3. Небольшие затраты при покупке необходимых материалов, а именно: фанерных плит, специализированного клеевого состава, досок, составов для выполнения грунтовки.

Обратите внимание! Любому человеку, обладающему хотя бы начальными столярными навыками, понадобиться не более одного или полутора дней на изготовление лодки из фанеры своими руками, чертеж с лекалами можно приобрести в магазине или составить самостоятельно, пользуясь нашими рекомендациями.

Чертеж конструкции корпуса (вид сбоку)

Подбор инструментария и материалов

Современный рынок предоставляет покупателям огромный выбор специализированных лаковых и клеевых составов, всевозможных пропиток, предназначенных для работы с фанерными изделиями. Чтобы выполнить лодку из этого материала вам не нужно искать особые инструменты и приспособления.

Список необходимого включает:

1. Фанерные плиты. Для конструкции подойдет березовая фанера, толщина которой составляет 0,5 см, для изготовления киля и шпангоутов вам понадобятся толстые плиты около 1,2-1,5 см.
2. Древесину, используемую для установки распорок с внутренним размещением и работы с бортиками, а также сидениями лодки. Лучше всего, если вы купите доски обрезного типа, выполненные из древесины легких пород, например, сосны или ели. Однако каждый из этих материалов имеет свои особенности. Например, ель обладает более высоким показателем водостойкости, чем сосна и при этом ее древесина выглядит более белой, поэтому чаще всего ее используют для изготовления обшивки. Но еловые доски имеют и свои недостатки, они могут расколоться в результате забивания гвоздей.
3. Материал для шовного скрепления отдельных деталей обшивки. В качестве такого материала используется гибкая тонкая проволока, пластиковые хомуты, капроновая толстая леска и пр.
4. Клеевой состав, используемый для герметизации швов. Специалисты рекомендуют использовать составы на основе полимерных смол.
5. Специализированные пропиточные и лаковые составы для защиты древесины.
6. Стеклоткань, применяемую в качестве защитного материала для швов.
7. Краситель на водостойкой основе.

Лодка из фанеры

Обратите внимание! Для изготовления лодки своими руками приобретайте только качественные материалы. Фанера не должна иметь на своей поверхности никаких повреждений и дефектов, которые могут сказаться на надежности вашего изделия. Стоимость закупки качественного материала значительно выше, но безопасность гораздо важнее.

Инструментарий:

• пила, предназначенная для работы с деревянными поверхностями;
• электролобзик и набор полотен для него;
• шлифовальная машинка;
• молоток;
• фиксирующие струбцины для закрепления фанеры в процессе монтажа;
• лакировочные и окрашивающие составы, а также кисточки для их нанесения.

Начальный этап работы: составление чертежей

Если вы еще не определились с тем, как сделать лодку из фанеры, чертежи в этом деле играют немаловажную роль, поэтому начинать процесс изготовления вашего изделия необходимо именно с них.

Чертеж для раскроя наружной обшивки

Первое, что должен учитывать ваш чертеж лодки из фанеры – особенности будущего судна. Не забудьте для себя обозначить, для каких целей будет использоваться ваше судно. Например, хотите ли вы сделать лодку, имеющую плоское дно для рыбалки или же наметили моторное судно для туризма.

Обратите внимание! В этой статье вы сможете найти готовые чертежи лодок для самостоятельной постройки из фанеры с разными конструкционными особенностями. Вы можете воспользоваться этими вариантами, чтобы не ошибиться в своих расчетах.

Вариант закрепления мотора на обычной лодке

Если же вы не нашли среди представленных образцов необходимый вам вариант, тогда можно попробовать заняться проектированием судна согласно собственной схеме. Чтобы в результате ваших трудов у вас не вышел декоративный вариант судна, полноценно эксплуатировать которое просто невозможно, основной упор в своих расчетах делайте на грузоподъемность.

Сориентироваться на первом этапе вам поможет изучение уже существующих проектов, которые были успешно воплощены.

Чертеж моторной лодки

Вы можете использовать для выполнения лодки из фанеры своими руками чертежи и видео, представленные здесь. Данный видео обзор рассматривает технологию изготовления простейшей конструкции, справиться с которой может даже новичок.

После того, как вы подобрали соответствующий вариант лодки необходимо перенести на бумагу контуры ее основных деталей. Чтобы вам было удобнее после этого работать с фанерой, можно изготовить бумажный шаблон.

На чертеж следует нанести все самые важные параметры лодки:

• величина изделия;
• ширина;
• высота конструкции;
• форма основных деталей.

Шаблоны для изготовления деталей

Изготовление и сборка: рекомендации

Схема выполнения корпуса лодки на первый взгляд может показаться сложной, но если вы будете придерживаться всех рекомендаций, результат не заставит себя долго ждать.

Технология выполнения:

• Используя пилу или лобзик, выполните все детали конструкции согласно составленному вами чертежу. Допустимая погрешность в размерах – 1 мм, в противном случае у вас получится нестыковка в деталях при сборке.
• Детали заднего бортика и шпангоутов склеиваются, чтобы обеспечить конструкции необходимый уровень прочности и толщины. Несмотря на то, что эти элементы после склейки будут иметь большой вес, этот факто не скажется на качестве выполняемой вами конструкции.

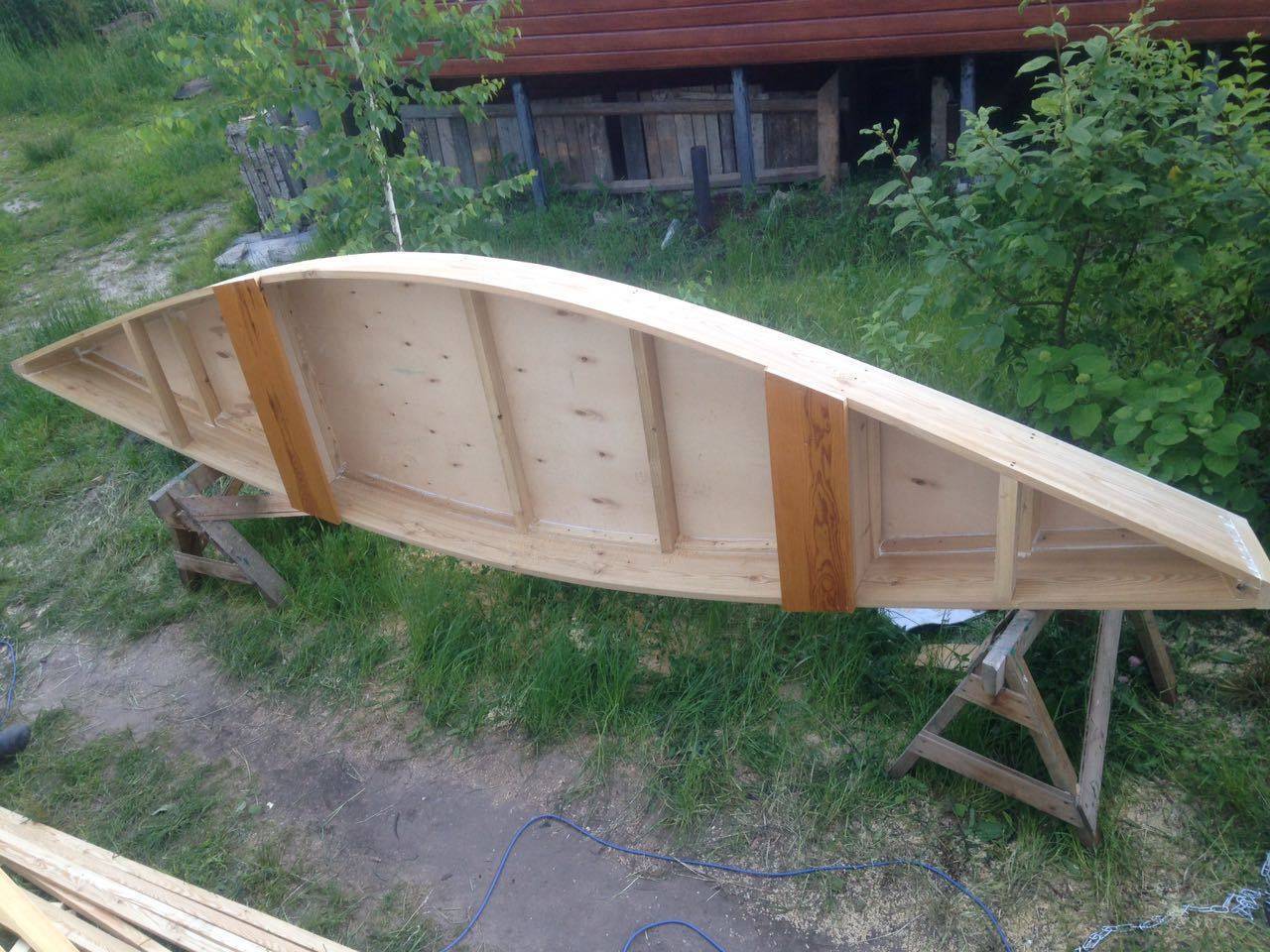

Сборка каркаса на козлах

• Чтобы соединения, скрепляющие транцы и шпангоуты были очень прочными, вы можете использовать закрепляющие элементы, например саморезы. Очень важно при этом рассчитать их длину: крепежный элемент должен полноценно соединить детали, но при этом не пройти насквозь через них. Поверхность саморезов должна быть оцинкованной или луженной. Параметры необходимых в работе шурупов составляют 3х25 мм и 2х18 мм, для сидений, кормы и бортиков используются саморезы 5х60 мм и 4х60 мм.
• Для облегчения своей работы изготовьте из брусьев 5х5 см козлы. В процессе монтажа транец удобнее будет поместить на них.
• Бортики и днище конструкции прикрепляются к транцу так, чтобы на носу они сошлись друг с другом.

Проклейка деталей

• Если вы используете не очень толстую фанеру, то все обшивочные детали можно зафиксировать при помощи шовного материала или клеевого состава. В том случае, если вы используете клей краевую часть деталей, где будет находиться зона стыка, необходимо срезать под углом.
• Следите за тем, чтобы все детали лодки сошлись друг с другом по размеру. Если вам необходимо уменьшить зазор, придется заново разобрать конструкцию и в некоторых местах подрезать шпонгоуты.
• В тех конструкциях, где предусмотрено наличие мотора транец обязательно проклеивается при помощи стеклоткани и укрепляется за счет закрепления досок, выполненных из древесины твердых сортов.

Процесс окрашивания

По окончании черновой сборки все детали проклеиваются и фиксируются. Когда клеевой состав полностью просохнет, поверхность лодки следует обезжирить, пропитать составом, предназначенных для обработки лодок, зашпатлевать неровность, нанести горячую олифу и покрыть красящим составом.

Вконтакте

Facebook

Twitter

Google+

Проект моторной лодки 4 метра в стиле ретро. Построить самодельную мотолодку из фанеры

№п/п	Содержание документа	Файл	Формат листа	Кол-во листов
1.	Теоретический чертеж корпуса	linesplan. pdf	A2	1
2.	Чертеж общего вида	overview_Z14.pdf	A2	1
3.	Чертеж внутреннего расположения и оборудования палубы	layout.pdf	A2	1
5.	Чертеж Конструктивный мидель-шпангоут	midsection.pdf	A1	1
6.	Чертеж Конструктивный продольный разрез	structure_profile.pdf	A2	1
7.	Чертеж Конструктивный вид сверху (набор днища)	structure_plan_bottom.pdf	A2	1
8.	Чертеж Конструктивный вид сверху (набор палубы)	structure_plan_deck.pdf	A2	1
9.	Конструктивный чертеж шпангоута №1	frame_1. pdf	A2	1
10.	Конструктивный чертеж шпангоута №2	frame_2.pdf	А2	1
11.	Конструктивный чертеж шпангоута №3	frame_3.pdf	А2	1
12.	Чертеж форштевня	frame_stem.pdf	A2	1
13.	Чертеж транца	frame_transom.pdf	A2	1
14.	Плазовый чертеж обводов шпангоутов и переборок  корпуса (CAD файл для распечатки на плоттере в масштабе 1:1)	loft_Z410.dwg	M 1:1	1
15.	Чертежи расклада фанерных деталей корпуса  на стандартных листах фанеры 1220х2440мм	plywood_layout_6mm.pdf plywood_layout_6mm.pdf plywood_layout_6mm.pdf> plywood_layout_6mm.pdf plywood_layout_10mm. pdf	A2	5
16.	Чертежи (CAD файлы)  расклада фанерных деталей корпуса, палубы и кокпита по стандартным листам фанеры 1220х2440мм (для распечатки на плоттере в масштабе 1:1, и резки фрезой Ф6мм на станке  чпу)	plywood_6mm_122х244_sheet_1.dwg plywood_6mm_122х244_sheet_2.dwg plywood_6mm_122х244_sheet_3.dwg plywood_6mm_122х244_sheet_4.dwg plywood_6mm_122х244_sheet_5.dwg plywood_10mm_122х244_sheet_1.dwg plywood_10mm_122х244_sheet_2.dwg	M 1:1	7
17.	Таблица плазовых ординат конструктивных шпангоутов	Loft_table_Z-410. pdf	A4	1
18.	Таблица весовых нагрузок катера	Load_table_Z-410n.pdf	A4	5
19.	Гидростатика и остойчивость судна	hydrostatics.pdf	A4	9
20.	Инструкция по постройке катера иллюстрированная	build_tutorial_Z-410.pdf	A4	22
21.	Чертеж cхема монтажа киля и штевня на наборе	keel_stem_assembling.pdf	A2	1
22.	Чертеж cхема набора на стапеле	shipway_2_a4.pdf	A4	1
23.	Чертеж стапеля	shipway_1_a4.pdf	A4	1
24.	Чертеж флора дополнительного	extra_beams. pdf	A2	1
24.	Чертеж бимсов дополнительных	extra_beams.pdf	A2	1
25.	Чертеж стрингеров днищевых	stringers.pdf	A2	1
26.	Чертежи сидений кокпитов	seat_forward.pdf seat_aft.pdf	A2	2
27.	Чертеж Корпус в разрезе	hull_section.pdf	A2	1
28.	Чертеж Габариты корпуса на стапеле	hull_gabarinte.pdf	A2	1
29.	Чертеж ахтеркницы и брештуков	breasthook.pdf	A2	1
30.	Инструкция по постройке лодки	loft_tutorial.pdf	A4	5
31.	Спецификация общесудовая	Specification.pdf	А4	6
32.	Спецификация материлов на постройку корпуса	Material_specification.pdf	A4	1
33.	Ведомость состава проекта	PLANS_LIST.pdf	А4	1
34.	Чертеж-спецификация фанерных деталей корпуса	Plywood_interrior. pdf	A2	1
35.	Чертеж-спецификация фанерных деталей палубы	Plywood_deck_cabin.pdf	A2	1
36.	Чертеж-спецификация фанерных деталей кокпита	Plywood_cockpit.pdf	A2	1
37.	Чертеж выкроек деталей палубы	plywood_loft deck .pdf	A2	1
38.	Чертеж выкроек деталей обшивки корпуса	plywood_loft_shell.pdf	A2	1
39.	Чертеж выкроек деталей диванов	plywood_loft_seats.pdf	A2	1
40	Чертеж выкроек деталей кокпита и рецесса	plywood_loft_cockpit.pdf	A2	1
41.	Чертеж Декоративный настил палубы	plywood_deck_decor. pdf	A2	1
42.	Схема электрическая принципиальная	electrical_base.pdf	A2	1
43.	Чертеж ветрового стекла	windglass.pdf	A2	1
44.	Расчет скорости судна, мощности двигателя	speed_power_calculation.pdf	A4	2
45.	Чертеж якоря	anchor_danfrort. pdf	A2	2
46	Чертеж инсталляции топливного танка (типовый	fuel_tank.pdf fueltank_installation.pdf	А2	2
47	Чертеж разметки ватерлинии	Waterline_a4.pdf	А2	1
48	Чертеж размещения тимберсов шпангоутов	Timbers_layout.pdf	А2	1
49	Чертежи (CAD – файлы) для резки деревянных деталей шпангоутов (тимберсов) на станке ЧПУ	Timbers_cad_board. dwg	М1:1	1
50	Чертеж транца для мотора с длинной ногой	Frame_transom_longleg.pdf	А2	1
51	Чертеж топливного танка	fuel_tank_2.pdf	A1	1

Моторная лодка Скиф из фанеры своими руками

Настоящий Американец – традиционный моторный скиф

При разработке набора, в качестве прототипа, была выбрана небольшая 15-футовая Peeler Skiff – моторная лодка Скиф, проект которой разработал американский дизайнер Джон Харрис для речных прогулок и рыбалки. Она быстро завоевала популярность благодаря простоте сборки, демократичной цене и транспортабельным габаритам. Но производители не останавливались в развитии, постепенно модернизируя и улучшая лодку. Совместно с Береговой охраной США были произведены ходовые испытания и доработки, в результате которых днище стало более жестким. Это дало возможность устанавливать не 8-сильный, а 15-сильный мотор. Дополнительные 13 кг веса улучшили управляемость на битой волне. Незначительные изменения коснулись и всего корпуса, что сделало проект еще более безопасным.

Набор продуман до мелочей. Из 12-ти листов водостойкой фанеры можно собрать настоящую моторную лодку Скиф. Днище из фанеры 18 мм с килевой полосой, шириной до 350 мм, увеличивающей общую толщину до 36 мм! Борта из фанеры 9 мм усилены ширстречным поясом такой же толщины. Подвесной мотор с длинной ногой навешивается на транец толщиной 36 мм.

При желании лодку Скиф из фанеры обклеивают стеклотканью или просто покрывают краской.

Склеенные на «пазловых» соединениях детали корпуса собираются между собой с помощью узлов, носящих название «уши-и-клинья». Эти узлы обеспечивают однозначное и безошибочное позиционирование деталей относительной друг друга, а также возможность запрессовки клеевых соединений без струбцин, либо иных прижимов.

Это легкое, но крепкое моторное судно имеет широкий открытый кокпит, что очень удобно для отдыха на воде и рыбалки. Там спокойно могут разместиться четверо взрослых людей. Как показали испытания, с полным снаряжением и пассажирами при моторе в 15 л.с. характеристики лодки Скиф позволяют ей развивать скорость 11-12 узлов (22 км/час) и 22 узла (40 км/час) с одним человеком при движении на гладкой воде. Оптимальным является 4-тактный мотор мощностью 10 л.с. с длинной ногой.

Набор для постройки моторной лодки Скиф из фанеры своими руками содержит все необходимые детали, включая центральную рулевую консоль. Среднерасчетное время сборки, обработки и обклейки корпуса стеклотканью (по данным американских проектировщиков) составляет 200 часов.

Кит-набор лодки типа Скиф из серии «Сделай это сам» – замечательный вариант практичного и безопасного судна для веселого отдыха! Приобретая этот кит-набор, вы получите удобную и легкую в постройке моторную лодку.

Фотогалерея постройки лодки Скиф из набора

Для получения дополнительной информации и ответов на вопросы звоните по телефону +7 (910) 126-19-11.

чертежи выкройки, как сделать самодельную фанерную лодку

Перед любителями рыбной ловли или просто перед людьми, живущими вблизи какого-нибудь водоёма, рано или поздно встаёт вопрос приобретения лодки. Она может обеспечить не только приятные водные прогулки под ласковым солнышком, но и доступность наиболее уловистых мест, где водятся трофейные экземпляры рыб. Купить уже готовую к спуску на воду лодку для многих очень накладно, а вот лодка из фанеры, построенная своими руками, обойдётся в разы дешевле. Да и сам этот процесс, интересный и творческий, доставит массу удовольствия.

Развеем сомнения

После услышанной фразы – лодка из фанеры – некоторые пессимисты покрутят пальцем у виска и скажут, что это абсолютно невозможно. Мол, смастерить из тонкой и прямой фанеры настоящее плавсредство, да ещё такое, чтобы выдерживало не одного человека, – это утопия. На самом деле это вполне возможно. Мало того, можно построить не просто маленькую плоскодонку, но даже настоящую парусную яхту, а если на усиленном транце предусмотрена установка небольшого лодочного моторчика, а на носу сделать кокпит, то получится что-то типа катера. Да что там, катер и получится. И это не рыбацкие байки.

Фанера бывает разная по толщине и прочности. Выпиливать из неё детали в размер и разной конфигурации даже проще, чем из досок. К тому же она достаточно хорошо гнётся, чтобы придать бортам нужную округлость. Современных средств для обеспечения влагостойкости фанерной лодки тоже достаточно. Поэтому для того, кто решил самостоятельно сделать лодку, нужны лишь три вещи: желание, работающая голова и не страшащиеся работы руки. Всё остальное можно легко найти.

Ну а преимущества у фанерной лодки просто неоспоримые:

• Небольшой вес. Простейшая плоскодонка весит всего 15-20 кг.
• Качественно сделанная лодка может прослужить очень долго.
• Есть проекты лодок, которые спокойно выдерживают до 5 человек.
• Дешевизна.

Приготовления к работам

Задавшись целью самостоятельно построить фанерную лодку, первым делом необходимо подыскать соответствующее помещение, в котором будут производиться все работы. Оно должно быть просторное, сухое, с хорошим освещением. Резкие перепады температур и повышенная влажность исключаются категорически. Всё производство займёт достаточно времени, которое глупо терять летом, когда можно заняться другими делами. Поэтому работы обычно проводятся или зимой, или весной, так что атмосфера в «производственном цеху» играет очень большую роль. Необработанная фанера плохо переносит влажность, а клей и пропитывающие жидкости лучше и качественнее наносятся в тепле. Да и красить готовое изделие тоже лучше в тепле.

Второе необходимое действие – это чертёж. Проблемы с этим возникнуть не должно – в интернете можно найти его буквально за несколько минут. Но даже закупать материал без него не стоит.

Без качественно выполненного чертежа приступать к работам нет никакого смысла

Самодельные лодки из фанеры бываю разные, и необходимо подобрать тот проект, который будет по силам осуществить самостоятельно. Если это первый опыт судостроительства, то лучше всего выбрать проект самой обычной плоскодонки. Несмотря на простоту конструкции, возможности она даёт практически неограниченные. На неё можно и мотор навесить, и даже мачту поставить. А под вёслами она ходит просто замечательно.

Просчитав по чертежу, какого и сколько материала понадобится, можно приступать к его приобретению.

Материал

Напоминать о том, что материал, из которого будет строиться фанерная лодка, должен быть качественным, не стоит. Сама фанера без сучков, клей только от проверенного производителя, пропитывающие жидкости тоже.

Весь список выглядит следующим образом:

• Листовая фанера 1,5-1,5 м., толщиной 5 мм., марки БС, БК или ФСФ.
• Несколько досок, лучше дубовых.
• Стеклоткань.
• Шпаклёвка.
• Водостойкий клей.
• Водостойкая пропитка для дерева или олифа.
• Водостойкая эмаль или масляная краска.
• Саморезы.
• Гвозди.
• Медная проволока.

При выборе фанеры необходимо внимательно осмотреть края, на предмет сколов и трещин на торцах. Надеяться на то, что можно будет отпилить пару сантиметров не стоит. Всё остальное можно легко и по вполне демократичной цене приобрести в любом строительном или хозяйственном магазине.

Инструмент

У хорошего хозяина, привыкшего самостоятельно производить в доме некие ремонтные работы, набор инструментов уже есть. Даже с лихвой. Непосредственно постройка лодки потребует следующий арсенал:

• Электролобзик.
• Элеткрорубанок.
• Шуруповёрт.
• Циркулярная пила.
• Шлифмашинка.
• Рубанок.
• Ножовка.
• Молоток.
• Плоскогубцы.
• Отвёртки.
• Металлическая линейка.
• Стамеска.
• Шпатели.
• Кисти.
• Струбцины.
• Набор для черчения.
• Миллиметровая бумага.
• Картон.

Приготовив всё по этим двум спискам, можно приступать непосредственно к работе.

Электроинструменты намного облегчат работу

Начинаем чертить

Размечать контуры лодки прямо на фанерном листе будет довольно опрометчиво. Небольшая ошибка и посудина будет рыскать в сторону или крениться на один бок. Поэтому лучше сначала начертить схему или эскиз на миллиметровой бумаге в натуральную величину. Причём слово схема здесь не очень уместно, потому что необходимо строго выдержать размеры.

Алгоритм действий следующий:

• Чертится осевая линия, делящая днище лодки вдоль.
• В одном конце перпендикулярно сразу в размер вычерчивается линия транца.
• На самой осевой линии размечаются точки установки шпангоутов.
• В этих точках чертятся перпендикуляры под размер шпангоутов.
• С помощью лекал вычерчивается само днище.
• Получившаяся схема складывается пополам по осевой линии с целью проверить симметричность.

Выкройки бортов, шпангоутов и транца выполняются аналогичным образом с учётом их размеров и конфигураций. Но черчение на этом не заканчивается. Теперь, после того как симметричность днища и одинаковость бортов тщательно проверена, наступает этап переноса чертежа на картонный шаблон. Миллиметровка слишком тонкая, а вот с картонного шаблона перенести чертёж на фанеру без ошибок будет намного проще.

Первая склейка

Если удалось достать листовую фанеру, которая по длине соответствует размерам будущей лодки – это хорошо. Но если в наличие обычные листы 1,5-1,5 метра – придётся их склеить. Самый лучший способ – склейка на «ус».

Склейка на “ус” – самое прочное соединение фанерных листов

От края листа отступается расстояние, равное 10-12 толщин листа, и рубанком стачивается под углом. После этого нужно пройтись шлифмашинкой и такие же операции проделать со вторым листом. Очищенные и обезжиренные поверхности намазываются клеем, аккуратно соединяются и скрепляются струбцинами. Так как струбцины можно поставить только по краям, в центр необходимо положить груз. После высыхания клея струбцины можно снять, но дать изделию вылежаться ещё не менее суток.

Вырезание деталей

После того, как клей высохнет и будут убраны все заусенцы и подтёки на месте склеивания, можно переносить размеры днища и бортов с помощью картонных шаблонов. При этом несложном процессе следует следить за тем, чтобы не было никаких припусков даже в пару миллиметров. Особенно по разным сторонам.

Затем в ход идёт электролобзик с заправленной в него пилкой с маленькими зубцами. Большие могут расхламатить кромку реза. Но и после маленькой лучше аккуратно пройти некрупной наждачной бумагой. Резать нужно внимательно, не торопясь. Одно неверное движение, малейшее отхождение от прочерченной линии – и в лучшем случае придётся возвращаться на несколько сантиметров назад, в худшем начинать эту деталь с самого начала. То есть с вычерчивания новой.

Чертить и вырезать шпангоуты можно сразу в натуральную величину. А вот с транцем придётся поразмыслить. Если задумана моторная лодка, то его нужно делать усиленным. Есть два варианта. Один – это вырезать несколько идентичных деталей из фанеры и склеить их между собой. Или сделать транец из цельной доски толщиной не менее 25 мм.

Начинаем собирать

Сборка лодки идёт по принципу «сшей и склей». Начать лучше с транца – потом проще будет устанавливать борта. В задней части днища и в нижней части транца сверлятся отверстия такого диаметра, чтобы проходила медная проволока. Отверстия должны быть строго напротив друг друга. С помощью кусочков проволоки транец прикрепляется к днищу. Убедившись, что края совпали нужно затянуть скрутки проволоки плоскогубцами.

Вместо медной проволоки можно взять подходящий по диаметру провод

Борта прикрепляются аналогичным образом, начиная от кормы и заканчивая последней скруткой на носу лодки. На этот момент получилась разборная модель, которую ещё можно поправить. Подрезать лишнее, зачистить неровности. После следующей операции о разборной тактике можно будет забыть.

Вторая склейка

Вернее проклеивание швов между днищем, бортами и транцем с целью не только закрепления деталей, но и обеспечения влагостойкости. Полоса стеклоткани аккуратно укладывается на шов и тщательно промазывается влагостойким клеем. Одним слоем в этом случае не обойтись. Понадобится минимум три. И если первый слой стеклоткани примерно 100 мм., то есть по 50 на каждую сторону, то второй и третий слой должны быть шире. 125-135 мм. будет в самый раз, только каждый последующий слой нужно немного сдвигать – один в сторону днища, другой, наоборот, в сторону борта. Делается это для того, чтобы стеклоткань соприкасалась и приклеивалась непосредственно к фанере. После качественного засыхания клея эта складная прокладка превратится в почти настоящий пластик, а это будет гарантией того, что лодка получилась влагостойкая.

Установка шпангоутов

Шпангоуты устанавливаются строго по месту на клеевую основу и прикручиваются саморезами. После высыхания клея саморезы выкручиваются, а оставленные ими отверстия заполняются тем же клеем. Если вместо саморезов используются гвозди, то в отверстия после их вытаскивания необходимо забить деревянные гвозди и промазать клеем.

Окончательное придание влагостойкости

На этом постройка лодки закончена. Осталась внутренняя и наружная отделка, служащая не только для эстетики, но и для того, чтобы лодка не протекала. Обычные деревянные лодки смолят, а вот чем пропитать фанерную лодку – на этот вопрос есть вполне конкретный ответ. Снаружи все швы и весь корпус обрабатываются стеклотканью и клеем, точно так же, как это было проделано при склеивании деталей. Перед этой операцией следует удалить или отрезать торчащую проволоку. Внутри фанерная лодка пропитывается горячей олифой.

При оклейке лодки стеклотканью необходимо тщательно следить, чтобы не было пузырей

Читайте также:

Покраска

На этом строительство фанерной лодки можно считать законченным. Какое-то время уйдёт на высыхание, и по большому счёту на ней уже можно плавать. На вёслах, с помощью двигателя, если постарались транец изготовить под мотор, или даже под парусом, если это предусмотрено конструкцией. Она уже полностью водостойкая, но абсолютно не эстетичная. Покраска – вот самый последний этап, и тогда изготовление лодки завершится окончательно.

Здесь два варианта. Или масляная краска – цвет выбирается по вкусу – для рыбалки что-то сливающееся с природой, для прогулок можно поярче. Или водостойкая эмаль, подобранная по тому же принципу. Придётся ещё немного подождать, пока краска или эмаль высохнет – и можно смело отправляться в плавание.

Главное

Перед тем, как самому приступать к постройке фанерной лодки, необходимо понять, что такие самоделки халатного подхода к делу не терпят. Это может сказаться не только на внешнем виде изделия, но и на вашей же безопасности и надёжности. Первое, на что нужно обратить особое внимание, – это помещение, в котором будут проводиться работы. Если было решено построить лодку зимой или ранней весной, то нужно исключить сквозняки и повышенную влажность.

Второе, за чем нужно проследить особо, – это материал и инструменты. Фанеру необходимо подобрать без сучков, клей, краску и олифу только от проверенного производителя. Инструмент должен быть в полном порядке. Электролобзик заправлен пилкой с маленьким размером зубцов.

Если планируется моторная лодка, особое внимание следует обратить на транец. Для его изготовления лучше взять цельную дубовую доску. Склеенная в несколько слоёв фанера тоже подойдёт, но доска будет надёжнее.

Так же строго следует следить за симметричностью днища и одинаковостью бортов. Неправильный загиб одного борта на лодке или на шлюпке, смотря, что строится, приведёт к тому, что она станет рыскать на воде или забирать в одну сторону.

И последнее: торопиться не надо ни в коем случае. Если в инструкции к клею указано, что он должен сохнуть три дня, то к дальнейшим работам нужно приступать только на четвёртый. С краской и олифой действуют те же принципы.

Самостоятельно построить фанерную лодку – задача не из простых. Но и ничего особо сложного в этом нет. Нужно только потратить какое-то время и приложить максимум знаний и умений, которые можно легко почерпнуть и в интернете, и у более знающих людей. Но после завершения этой интересной и творческой работы можно будет смело выезжать на водоём на уникальном плавсредстве, построенном собственными руками.

Лодка из фанеры своими руками: самодельная плоскодонка, чертежи, видео

Несмотря на то, что практически в любом рыболовецком магазине можно приобрести лодку для рыбалки, намного выгоднее с материальной и практической стороны сделать лодку из фанеры своими руками.

И хотя на изготовление самодельной лодки потребуется потратить немало времени и усилий, но зато результатом можно будет долго гордиться. Всегда приятно осознавать, что вещь сделана собственными руками.

Необходимый инструментарий и материалы

Можно взять готовые чертежи, как сделать лодку из фанеры:

• плоскодонки;
• байдарки;
• с мотором;
• парусные.

Даже если ни один чертеж не понравится, всегда можно спроектировать лодку самому. Вот только не лишними окажутся умения грамотного построения чертежей, иначе получится не лодка, а груда дров. Варианты исполнения чертежей представлены на фото.

Простейшая лодка из фанеры

Вариант для любителей рыбалки

Для создания самодельной фанерной лодки потребуется такой набор инструментов:

• электролобзик;
• пила;
• шуруповерт;
• молоток;
• шлифовальная машинка;
• набор струбцин;
• набор кистей.

Что касается материалов, то основным компонентом конструкции, само собой, является фанера. Лучше всего подойдет водостойкая фанера для лодок, но если ее не окажется под рукой, то можно воспользоваться листами фанеры из шпона березы. При этом толщина листов должна быть не меньше 5 мм, а некоторые элементы конструкции, например, дно, киль и шпангоуты – толщиной 10-16 мм.

Кроме фанеры, понадобится использовать древесину для можнтажа каркаса распорок, решетки пола, сидений и прочего.

Все швы и стыки в обязательном порядке промазываются клеем, полимерными смолами, эпоксидной смолой или подобными средствами для обеспечения герметичности лодки.

Также немаловажными материалами являются пропитки, лаки, краски и олифы. Ведь судно, во-первых, должно иметь приличный вид, а во-вторых, оно не должно сгнить после первой же вылазки на водоем.

Изготовление лодок из фанеры

Стоит обратить внимание, что постройка лодки из фанеры может осуществляться лишь из качественных листов, не имеющих таких дефектов поверхности, как сучки, трещины и расслоения. Габариты листов желательно использовать максимально крупные. С крупной фанерой легче работать, и конструкция получается более прочной. Но зачастую не находится подходящая фанера, и приходится склеивать два листа. Для этого торцы двух склеиваемых листов стачиваются под острым углом таким образом, чтобы длина скоса была равна не меньше семи толщин листа. Такое склеивание называется «на ус». Скосы тщательно промазываются клеем и прижимаются друг к другу набором струбцин.

Используя найденные или созданные самостоятельно чертежи, можно приступать к разметке материалов. На данном этапе важно соблюсти точно все размеры. Отклонение от чертежа хотя бы на 1 мм приведет к образованию щелей на стыках и, соответственно, появится уязвимость конструкции. Для удобства можно использовать выкройки, которые прикладываются к фанере и обводятся. На фото пример такой выкройки.

Работы рекомендуется производить на заранее смонтированных козлах из бруса сечением не менее 50 мм.

Итак, используя электролобзик и пилу, вырезают каждый элемент конструкции. Особое внимание стоит уделить торцам заготовок – следует соблюсти углы стыковки поверхностей. Для создания заднего борта придется склеить несколько слоев фанеры до получения проектной толщины и, как следствие, необходимой прочности. Это значительно утяжелит конструкцию, но является необходимой мерой (особенно, если планируется крепление под мотор). Таким же образом следует поступить и со шпангоутами.

Самодельные лодки из фанеры под мотор требуют дополнительного упрочнения заднего борта путем проклейки его стеклотканью и усиления твердыми породами дерева.

Для усиления конструкции рекомендуется транцы и шпангоуты дополнительно фиксировать с помощью оцинкованных или луженых шурупов. Однако не стоит забывать о том, что длина шурупа ни в коем случае не должна превышать толщину скрепляемых деталей.

Для удобства, транец кладется на козлы и к нему крепится дно, а также борта. Сведение торцов следует вести от носа. Скрепляются элементы с помощью клея и шовных материалов. Если в результате этой операции детали конструкции не сойдутся, то придется все разбирать и стесывать шпангоуты. Поэтому лучше заранее все перемерять.

В случае создания самодельной плоскодонки задача максимально упрощается. Сборка конструкции плоскодонки умелым энтузиастом может занять всего 2-3 часа. Поскольку отсутствуют сложные геометрические формы, то работу запросто выполнит всего один работник, не затрачивая больших физических усилий.

Особое внимание потребуется уделить лишь стыкам и решетчатым настилам пола из деревянных реек. Настил необходим по причине того, что днище лодки весьма уязвимо к деформационной нагрузке, полученной от подошв обуви.

Проклейка швов

Моторная лодка из фанеры своими руками требует особое внимание и контроль при проклейке всех швов конструкции. На фото показаны конечные результаты проклейки швов.

Этапы проклейки:

1. Приготовление герметизационного состава на основе аэросила и эпоксидной смолы в пропорции 1:1.
2. Все угловые соединения усиливаются деревянными галтелями (играют роль ребер жесткости).
3. Все стыки изнутри тщательно промазываются герметизационным составом, а сверху приклеиваются полоски стеклоткани.
4. После полного высыхания устанавливаются шпангоуты, которые крепятся с помощью клея и шурупов.
5. Теперь начинается выстилание решетки пола на днище.
6. Установка сидений, уключин и других конструктивных элементов согласно чертежу.
7. После полного высыхания всех стыков и поверхностей, лодку можно снять с козлов.

Покрасочные работы

Завершающим, но ничуть не менее ответственным этапом строительства лодки является покраска. Перед тем, как приступить к покраске, необходимо подготовить все поверхности и стыки путем шлифовки и обезжиривания.

После этого необходимо тщательно промазать каждый сантиметр поверхности древесной пропиткой. Рекомендуется использовать пропитку для речных или морских судов.

Далее любые оставшиеся щели и неровности выравниваются специальной шпатлевкой, а после высыхания – грунтуются.

Теперь можно приступить к покраске. Покрасочные работы обычно выполняются жесткой кистью, но допускается также применение краскопультов. В качестве краски рекомендуется использовать эмали, предназначенные для покраски судов. От качества окрасочных работ напрямую зависит долговечность лодки.

Если подойти с умом к задаче, можно достаточно просто построить своими руками лодку, как для рыбалки, так и для комфортного отдыха для всей семьи.

Проще всего построить для рыбалки плоскодонку. Особенно эффективной и практичной лодка будет, если в качестве материала используется именно водостойкая фанера, а задний борт будет оборудован креплением под мотор. Этапы строительства плоскодонки можно посмотреть на видео.

Моторная лодка отлично подойдет для использования на реках и озерах. А вот в море самодельную моторную плоскодонку применять следует лишь при полной уверенности в качестве сборки.

Моторная лодка из водостойкой фанеры способна прослужить своему хозяину многие годы.

конструкция и материалы, проведение работ

В зимний период многие домашние мастера задумываются о строительстве лодок, ведь цена качественной и надежной моторной лодки может оказаться не по карману многим любителям порыбачить, или же просто поплавать по озеру или реке. Самый разумный выход из ситуации — лодка из фанеры своими руками, которую можно построить даже не имея особых навыков.

В данной статье мы поговорим о том, как сделать лодку из фанеры своими руками, чтобы в итоге получилось надежное судно с хорошими ходовыми характеристиками.

На фото – самодельная лодка из фанеры.

Строим лодку самостоятельно

Постройка лодки из фанеры своими руками – это намного более простое занятие, чем может показаться на первый взгляд. При должном усердии с проведением работ сможет справиться даже новичок.

Предлагаемая конструкция является очень простой и доступной. Она рассчитана на семейные прогулки (3-4 человека), при этом её можно без труда как транспортировать на машине, так и переносить вручную.

Собственный вес изделия приближен к весу каноэ или байдарки, однако в отличие от них в данной лодке можно стоять и меняться местами на ходу, не рискуя потопить судно. Конструкция позволяет использовать не только весла, но и ходить под парусом или прикрепить мотор, охотиться, ловить рыбу, плавать в прогулочных целях. (см. также Постройка каноэ из фанеры своими руками)

Конструкция и материалы

Лодка «классической» конструкции.

Как образец, мы взяли наиболее оптимальный и универсальный вариант лодки. Описываемая лодка имеет длину 3,5 метра, глубину – 0,5 метра и ширину 1,35 м.

Совет!
Дабы проверить «мореходные» качества выбранной конструкции, сделайте макет из картона и протестируйте его в ванне с водой.
Если конструкция не тонет – нагрузите её в разумных пределах, чтобы удостовериться в правильности выбранных пропорций.

Материалы, которые понадобятся для работы:

1. Фанерные листы ФСФ 4 мм, размерами 1240 х 2450 – 3 штуки.
2. Фанерные листы по 6 и 10 мм толщиной.
3. Эпоксидная смола ЭД-531 – 5 кг.
4. Отвердитель (к примеру, Телалит) – 1 кг.
5. Микросферы (Кобасил) – 2 л.
6. 1 рулон стеклоткани.
7. 1 рулон старых обоев для изготовления выкроек.

Проведение работ

Вырезаем детали.

Итак, строим лодку из фанеры своими руками.

В этом вам поможет простая инструкция:

1. Переносим выкройки днища на обойный лист.

Совет!
Проще всего осуществлять перенос выкройки «по квадратам».
Этот прием позволяет сохранить пропорции.
Для этого необходимо расчертить выкройку квадратами 1 х 1 см.
После этого измеряется её длина и ширина.
Далее по пропорции высчитывается размер квадратов для выкройки лодки, исходя из её реальных размеров.
Размечается обойный лист, на который и переносится рисунок.

2. С обойного листа переносим выкройку на лист фанеры.
3. Берем электролобзик и выпиливаем детали. (см. также Выпиливание электролобзиком из фанеры: чертежи и правила работы с инструментом)
4. Раскраиваем бортовые элементы. При проведении операций, где необходимо временное скрепление элементов, желательно использовать биндеры.
5. Обрабатываем рубанком симметричные элементы лодочного корпуса.
6. Сверлим отверстия для сшивки корпуса через промежутки в 100 мм с отступом от края 5 мм.
7. Сшиваем два элемента днища при помощи капроновой нити (аналогично сшиванию валенок).
8. Склеиваем днище эпоксидной смолой, выводим галтель.

Склеенное днище лодки.

Совет!
Галтели на швах удобнее всего выводить при помощи пластиковой ложки.

9. Разрезаем стеклоткань на полосы по 5 см и 7 см в ширину. Резать следует под углом в 45 градусов.
10. Отжигаем полученные полосы на костре.
11. Для транца используем фанерный лист, толщиной 10 мм. Проклеиваем стеклотканью внутренний шов, расположенный на днище. Стеклоткань следует пропитать «эпоксидкой», постелив пленку на пол. Такая пропитка предотвращает осыпание материала.
12. Далее фанерная лодка своими руками полностью сшивается.
13. Вшиваем транец на эпоксидном клею.
14. Проклеиваем стеклотканью транцевые и внутренне бортовые швы.
15. Из листа, толщиной 6 мм изготавливаем сплошные шпангоуты.
16. Вшиваем шпангоуты, после чего необходимо проклеить их.
17. Изготавливаем и вклеиваем привальный брус. Его наружные части следует прижимать по всей длине струбцинами и биндерами, расположенными между ними.
18. Из остатков фанеры изготавливаем и вшиваем передний шпангоут и палубу.

Сборка конструкции.

19. Вклеиваем внутренние элементы привального бруса.
20. Вклеиваем усиление транцевой доски. Оно имеет такие размеры: толщина – 25 мм, ширина – 130 мм.
21. Вклеиваем притранцевую полочку (15 мм шириной) и вертикальные кницы.

Совет!
Усиление транцевой доски необходимо закрепить при помощи шурупов на время высыхания эпоксидки.

22. Переворачиваем лодку, устанавливая её на стапель. Под сидения вшиваются и проклеиваются кницы.
23. Все наружные швы необходимо в два слоя оклеить стеклотканью.
24. Удаляем шурупы из транца. Их посадочные места следует рассверлить и вклеить вместо шурупов мебельные чопики.

Устанавливаем палубу.

25. Изготавливаем бортовые реданы, которые необходимо «посадить» на клей, закрепив изнутри шурупами.
26. После застывания клея, удаляем шурупы из бортовых и днищевых реданов.
27. Обрабатываем лодку эпоксидной смолой.
28. Лодка из фанеры под мотор своими руками должна быть полностью окрашена снаружи. Изнутри красится только днищевая и нижняя часть борта.
29. Лодка устанавливается в нормальное положение, после чего верхняя часть привального бруса выравнивается рубанком и пропитывается эпоксидной смолой.
30. Лодка готова. Как видите, мотолодка из фанеры своими руками – это вполне воплотимо. Осталось лишь приобрести мотор, чтобы у нас была полноценная моторная лодка. Цена такого судна будет значительно ниже, нежели готовых аналогов, продающихся в магазинах, при этом внешне самодельное плавсредство выглядит ничуть не хуже, чем те, что производятся именитыми фирмами.

Изделие перед покраской.

Заключение

На сегодняшний день многие домашние мастера изготавливают фанерные лодки своими руками. И при большом желании вы также сможете сделать собственное плавсредство самостоятельно. Для этого нужен лишь материал и ваша прилежность в работе.

В данной статье мы рассмотрели, как построить лодку из фанеры своими руками, используя подручный инструмент. В процессе изготовления, вы можете вносить в конструкцию некоторые коррективы, в зависимости от своих личных предпочтений. В зависимости от назначения и грузоподъемности вами может быть изготовлена совершенно оригинальная конструкция, правильность расчетов которой, вы сможете проверить, изготовив макет, о чем шла речь выше. (см. также Как правильно изготовить мебель из фанеры своими руками)

В представленном видео в этой статье вы найдете дополнительный материал по данной теме.

Постройте деревянную лодку – Сделай сам

Когда мы с семьей собрали все свое имущество и переехали через страну несколько лет назад, мне было больно оставить позади старую лодку моего отца. Однажды он решил построить деревянную лодку в качестве зимнего проекта, и мы с братьями каждое лето устраивали ей настоящую тренировку. Мы гребли на нем, ловили рыбу, ныряли с него, даже пару раз потопили, но с новым слоем краски каждую весну он был красноватым для следующего сезона. На этой лодке был установлен первый подвесной мотор, который я когда-либо использовал, что было настоящим удовольствием, но я получил еще большее удовольствие от самой необычной физической характеристики лодки: она состояла из двух частей.Папа спроектировал его таким образом, чтобы он поместился в нашем небольшом грузовом трейлере. Лодка ехала в трейлере, передняя половина которого была заправлена ​​в заднюю. Когда мы добирались до озера, мы просто скрепляли его болтами и уходили.

Когда лодка не использовалась, она стояла у гаража под протекающим брезентом. Шло время, фанера расслаивалась, и клей отпускал до тех пор, пока ее нельзя было восстановить. К счастью, я взял его размеры, чтобы воссоздать его, и теперь вы тоже.

Если вы используете лучший материал для постройки лодки, такой как крепеж из нержавеющей стали и эпоксидная смола, этот маленький ялик прослужит вам много лет. Эти материалы действительно стоят немного дороже, но лодка прослужит дольше. Получите и изучите литературу от поставщиков эпоксидной смолы перед началом проекта. (См. Источники ниже.)

Эти чертежи для постройки деревянной лодки основаны на размерах, которые я взял с лодки, построенной моим отцом. Лодка из моего детства, возможно, уже давно исчезла, но ее клон оказался столь же приятным и обещает стать центром летних воспоминаний на долгие годы.

Как построить лодку: процесс

1. Построить сборочную стапельную базу; отметьте центральную линию на 18-дюймовых поперечных стойках (илл.А).
2. Постройте пять шпангоутов, включая их ребра, наметьте их центральные линии и прикрепите пару ножек к каждой раме (рис. B).
3. Скрепите рамы № 3 и 4 вместе с помощью машинных болтов из нержавеющей стали 1/4 дюйма x 3 ½ дюйма через шесть отверстий, которые позже будут использоваться для скрепления двух половин лодки вместе. Поместите 1/4-дюймовую фанерную прокладку между двумя половинками; перед прикручиванием оберните прокладку тонким пластиком (чтобы на нее не прилипала эпоксидная смола). (Илл. A)
4. Прикрутите две ножки 2 на 4 монтажного приспособления к раме № 1 (транец).Шурупы для гипсокартона отлично подходят для этого. (Илл. A)
5. Установите раму № 1 на основание сборочного стапеля, закрепив ножки 2 на 4 на стапеле винтами. Убедитесь, что центральные линии совпадают, а рамка квадратная и ровная (рис. A).
6. Установите ножки на раму №5 и прикрепите ее к основанию сборочного стапеля. Вырезы для нижней планки должны совпадать и быть ровными.
7. Прикрепите нижнюю планку к рамам № 1 и 5 (эпоксидная смола и винты из нержавеющей стали). В это время не обязательно иметь форму стержня планки.
8. Установите рамы № 2, 3 и 4 в основание сборочного стапеля (№ 3 и 4 вместе).
9. Прикрепите их к нижней планке, но не используйте эпоксидную смолу для поперечных распорок рамы №2.
10. Постройте и придайте форму стержню, сделав его длиннее, чем будет окончательная длина (рис. C и I).
11. Временно прикрепите шток к монтажному приспособлению (не по центру).
12. Обрежьте нижнюю доску по длине относительно пересечения ствола.
13. Отрежьте шток до нужной длины и установите его по центральной линии.
14. Временно прикрепите оба нижних стрингера к транцу. Одновременно втяните оба стрингера, пока они не коснутся штанги (рис. C).
15. Обрежьте концы стрингеров и придайте им форму, пока они должным образом не сопрягаются со стержнем. Обрежьте нижнюю планку и придайте ей форму до тех пор, пока она должным образом не совместится со стрингерами (рис. C). Повторите процесс с верхними стрингерами. Используя только винты, прикрепите стрингеры ко всем выемкам в рамах.
16. После высыхания стрингеров снимите винты, нанесите эпоксидную смолу и снова закрутите.
17. Прикрепите фанерное основание (рис. D). Обратите внимание, что швы стыкуются в рамках № 3 и 4. Подметайте нижнюю часть и обрежьте по форме. Срез угла должен соответствовать углам борта корпуса.
18. Присоедините три нижних направляющих (рис. E).
19. Прикрепите боковые панели. Их можно разрезать на место. Оставьте окончательную форму волчка, пока лодка не перевернется (рис. E).

Отсоединение лодки от сборочного приспособления

1. Обрежьте нижнюю планку и продольные балки между шпангоутами № 3 и 4.
2. Снимите болты, удерживающие рамы №3 и 4 вместе.
3. Отвинтите ножки от зажимного приспособления (рамки №1, 2 и 3).
4. Поднимите и переверните заднюю половину.
5. Добавьте места (рис. F и G).
6. Добавьте колени (рис. H).
7. Обрезать шток на пересечении монтажного приспособления.
8. Отвинтите ножки от зажимного приспособления (рамки №3 и 4).
9. Поднять и перевернуть переднюю часть.
10. Добавьте места (рис. F и G).
11. Скрепить половинки вместе.
12. Поднимите корпус и верхние стрингеры и обрежьте форштевень до нужной длины.
13. Снимите утильные поперечные распорки рамы №2.
14. Пломбировать и покрасить.
15. Добавьте любое оборудование.

---

Список материалов для DIY лодки

Дерево для лодки

1 Дубовая планка (3/4 дюйма x 2 дюйма x 13 футов)
4 Стрингера из прозрачной ели (3/4 дюйма x 1 1/2 дюйма x 15 футов)
7 Шипы (сиденья) из еловой древесины (3/4 дюйма x 1 1/2 дюйма x 4 фута)
1 Нижняя доска из ели (1 дюйм x 6 дюймов x 10 футов)
1 Лист фанеры для рам и сидений (4 фута x 8 футов x 1/2 дюйма)
4 листа фанеры для днища и по бокам (4 фута x 8 футов на 1/4 дюйма или 3/8 дюйма)
2 Корма из прозрачной ели (2 дюйма x 4 дюйма x 4 фута)

Дерево для сборочного приспособления

2 Основание из ели (2 дюйма x 6 дюймов x 12 футов)
1 Поперечные распорки основы из ели (2 дюйма x 6 дюймов x 10 футов)
4 Опоры из ели (2 дюйма x 4 дюйма x 8 футов)

Другое

Эпоксидная смола
Винты / гвозди (нержавеющая или бронзовая)
Определить по информации производителя

Инструменты

3-футовый уровень
Ручная пила
Рашпиль по дереву: один тонкий, один грубый
Сверлильный двигатель
Сверла
Карпентерский квадрат
Лобзик
Четыре 6-дюймовых С-образных зажима

---

Источники строительства лодок

---

Первоначально опубликовано: июнь / июль 2001 г.

27 самодельных схем лодок, которые можно легко сделать своими руками

Строительство лодки может показаться большим проектом – и может быть, в зависимости от типа лодки.Однако при правильном плане это далеко не невозможно, предлагая вам возможность владеть лодкой, не тратя на нее огромные суммы денег.

Для всех, кто думает, что это звучит как забавная задача, мы посмотрели в Интернете, что пытались сделать другие люди, и в результате вот наши 27 любимых планов лодок своими руками, которые вы, возможно, захотите скопировать. дома.

1. Как построить лодку – Popularmechanics.com

Если вы задумываетесь о постройке собственной лодки, этот пост будет интересным для чтения.В нем этот мастер-мастер объясняет, как он стряхнул пыль с нескольких десятилетних планов постройки лодки, чтобы попробовать свои силы в ремесле своих предков. Он проведет вас через процесс очень подробно, предоставив вам много информации о каждом шаге, поэтому, когда вы закончите читать, у вас будет гораздо лучшее представление о том, хотите ли вы заниматься этим проектом.

Проверить Подробнее

2. Как построить скрытую лодку – Планы Кара Хаммер

Для всех, кто любит охоту на уток и хочет попробовать построить свой собственный катер, это видео для вас.В нем этот YouTuber объясняет, как он взялся за подобный проект, давая вам все советы и рекомендации, которые вам понадобятся, чтобы добиться успеха, когда придет ваша очередь пробовать.

3. Ноу-хау: построй свою лодку – Sail Magazine

Этот пост не совсем план как таковой, но он полон полезной информации, которую должен знать любой начинающий судостроитель. Автор начинает с перечисления всех причин, по которым вам действительно не следует строить свою собственную лодку – и если после прочтения вы все еще полны решимости продолжать это дело, его опыт и советы помогут убедиться, что вы все сделаете правильно. лучшая работа из этого.

Проверить Подробнее

4. Постройте 7,5-футовую лодку из 2 листов фанеры

В зависимости от того, чего вы надеетесь достичь, а также от вашего предыдущего опыта самостоятельного строительства и постройки лодок, ваши шансы на успех при попытке построить свою собственную лодку могут сильно различаться. Однако если вы надеетесь построить скромную лодку из тех, что можно спустить в озеро на день рыбалки, большинство людей может надеяться на это.И если это похоже на вас, этот видеоурок покажет вам, как сделать исправную поделку длиной 7,5 футов из двух листов фанеры.

5. Создайте свою собственную простую алюминиевую лодку 12 футов на 4 дюйма – Дизайн лодки Net

Алюминиевая лодка, которую преподает этот пост, подходит для гребли или приводится в движение небольшим мотором. Он идеально подходит для защищенных внутренних водных путей для таких видов деятельности, как рыбалка, и если это похоже на то, что вы хотите сделать, в этот пост включены планы в формате pdf, которые расскажут вам, как именно это делать.

Проверить Подробнее

6. Складная лодка своими руками всего за 30 $! Подходит для заднего сиденья автомобиля!

Изготовление лодки своими руками не требует огромных затрат, и если у вас ограниченный бюджет, это план для вас. В нем вы узнаете, как сделать небольшую складную лодку, которую можно будет разместить на заднем сиденье автомобиля, не потратив более 30 долларов. Похоже на то, что вы хотели бы попробовать? Тогда дайте видео посмотреть!

7.Постройте деревянную лодку – Новости Матери-Земли

В этом посте вы найдете подробные инструкции по созданию простой, но элегантной деревянной лодки, которая идеально подойдет для рыбалки на озере или многих других подобных занятий. Нам нравится, что этот план включает простое пошаговое руководство вместе с множеством диаграмм, которые точно показывают вам, что вам нужно делать, позволяя сделать что-то подобное дома.

Проверить Подробнее

8.Планы переносных лодок

Это отличный ресурс для всех, кто думает построить себе простое прогулочное судно, поскольку он содержит не один, а несколько относительно простых планов постройки лодок. Вы можете просмотреть план и выбрать лодку-лебедь, лодку из листового материала, круизер из композитных материалов и многое другое. А затем, когда вы знаете, какой из них хотите создать, на этом сайте есть все детали, которые вам понадобятся, чтобы добиться успеха.

Проверить Подробнее

9.Парусник Weekender, сборка

Тем, кто ищет более амбициозный проект, стоит посмотреть это видео. В нем вы увидите, как развивалась парусная лодка этого ютубера в период с сентября 2001 года по лето 2002 года. Это не совсем тот план, которому вы сможете в точности следовать, но его впечатляющая работа должна стать источником вдохновения. Тогда вам остается только узнать, как самому построить что-то подобное.

10.Лодки болотные

Как вы можете видеть из фотографий в этом посте, подобные лодки существуют уже много лет – и такие лодки можно найти по всему миру везде, где есть мелководье или болота. Их тоже легко сделать, и этот план дает вам всю необходимую информацию, включая получение древесины из выращиваемых деревьев и сборку всего этого. Веселый проект, и мы уверены, что многим людям понравится его попробовать.

Проверить Подробнее

11.Добро пожаловать в проект My Dreamboat

Если вы ищете длинные часы – и возможный источник вдохновения – это видео является первой частью многосерийного сериала о том, как этот ютубер строил лодку своей мечты. Для тех, кто заинтересован, он обязательно даст вам некоторые идеи о том, что возможно, а также множество идей, как с этим справиться.

12. Самодельная понтонная лодка: 8 ступеней (с изображениями) – Instructables

Нам нравится, как выглядит лодка в этом уроке.Он такой простой и неприхотливый, но при этом выглядит очень забавным. Хотите узнать, как сделать его самостоятельно? Тогда ознакомьтесь с этим постом для получения более подробной информации.

Проверить Подробнее

13.

$ 100 Самодельный каяк

Покупка готового каяка может вернуть вам кучу денег, но, обладая некоторыми базовыми навыками DIY и немного решимости, вы можете построить его самостоятельно за гораздо меньшие деньги. Из этого видео вы узнаете, как сделать его всего за 100 долларов, и предлагает такую ​​экономию, от которой невозможно отказаться.

14. Как построить лежачий понтонный водный велосипед – Новости Матери-Земли

Если вы когда-нибудь хотели иметь собственный водный велосипед, это план для вас, потому что он учит вас, как построить его самостоятельно! В нем обсуждаются такие важные вопросы, как флотация, и предоставляется вся информация, необходимая для выполнения проекта. И если вы думаете, что хотите попробовать, почему бы не посмотреть, сможете ли вы построить что-то подобное?

Проверить Подробнее

15.Как сделать лодку из ПВХ трубы и 2-тактного двигателя объемом 42 куб. См

Вот оригинальная идея, которая нам понравилась! В этом видео этот ютубер показывает нам, как он построил действующую лодку из трубы ПВХ! Это, конечно, нестандартно, но похоже, что работает отлично. Так что, если кто-то ищет забавный и нестандартный проект, чтобы попробовать, это может быть то, что нужно!

16. Стол для пикника на понтонной лодке: 8 ступеней (с изображениями) – Instructables

Лодка в этом плане – одна из наших любимых, потому что, хотя технически это понтонная лодка, сделанная своими руками, на практике она больше похожа на плавучий стол для пикника.На такой лодке вы можете выехать на середину озера, прежде чем заглушить двигатель и насладиться прекрасным обедом в идеальном спокойствии. Это то, что мы думаем попробовать сами!

Проверить Подробнее

17. Строительство деревянной лодки. Этап 1: планы подъемной лодки.

Это видео – первая часть серии руководств, в которых подробно рассказывается, как этот ютубер построил лодку с нуля. В этой части рассказывается о начале проекта и разработке планов лодки, но если вам нравится, как он работает, вы также можете посмотреть другие видео, которые он загрузил, и посмотреть, как все закончится.

18. Самодельное понтонное судно / байдарка с двойным корпусом

Этот план идеально подходит для тех, кто хочет создать функциональную лодку, не тратя целое состояние. Лодка, которую он учит делать, очень «сделана своими руками», поскольку она сделана не более чем из ПВХ-труб и некоторых других не менее дешевых материалов. Тем не менее, похоже, что он плавает, поэтому, если это все, что вам нужно – и вы не слишком беспокоитесь о том, чтобы посмотреть флэш – это план, который было бы интересно скопировать.

Проверить Подробнее

19.Самодельное рыболовное судно с охладителем и складными понтонами

Если вы любите рыбалку и ищете идеи для индивидуального рыболовного судна, вам обязательно понравится это видео. В нем мы можем увидеть эксцентричное творение этого ютубера, которое для нас немного похоже на парящее кресло, расположенное на вершине трех кулеров. Но это похоже на все, что вам нужно для отличной рыбалки, не так ли? И мы уверены, что многим понравится попытаться сделать что-то подобное.

20. Симбо

Подзаголовок этого плана «настолько прост, насколько это возможно», и это довольно точный способ описания лодки как с точки зрения дизайна, так и с точки зрения конструкции. В деталях указано, что его водоизмещение составляет 230 фунтов, поэтому в нем может с комфортом разместиться один человек, что позволяет вам выходить на воду, вообще не тратя много денег.

Проверить Подробнее

21. План лодки «Сделай сам»: весельная лодка может поддерживать троллинговый мотор

Это короткое руководство дает вам простое предложение по созданию моторной лодки, которую легко и недорого сделать.На видео видно, что лодка немного борется с двумя людьми, но все равно работает. Это может быть отличный проект для всех, кто хочет попробовать построить свою первую лодку, и если вы в его числе, то рекомендую посмотреть.

22. Строительство деревянной лодки: 12 шагов (с иллюстрациями) – Instructables

Это третий план, который мы включили с веб-сайта Instructables, но он, безусловно, самый профессиональный из трех.Лодка в этом уроке научит вас создавать внешний вид так, как будто ее мог бы сделать профессионал. Тем не менее, плану легко следовать, поэтому, если вам нужна именно такая лодка, это пост, на который стоит взглянуть.

Проверить Подробнее

23. Один лист Sampan

Как объясняется в этом посте, сампан – это разновидность лодки из Юго-Восточной Азии, а слово «сампан» происходит от китайского, означающего «три доски». Это популярная лодка в регионе, потому что ее легко построить и она чрезвычайно надежна, и если вы хотите попробовать построить ее самостоятельно, этот план научит вас, как это делать.

Проверить Подробнее

24. Строительство дешевого парусного катамарана

Это план для всех, кто готов принять вызов, потому что в нем вы узнаете, как сделать парусный катамаран своими руками. Видео длится всего около пяти минут, но если у вас есть разумные навыки самостоятельного изготовления и немного здравого смысла, воспроизвести его не составит большого труда, так почему бы не посмотреть, справитесь ли вы с поставленной задачей?

25.Пара строит деревянную яхту на заднем дворе – удивительный 5-летний промежуток времени

Хотя не у многих людей будет время, навыки или решимость завершить проект, подобный показанному в этом видео, мы все же думали, что он заслуживает места в нашем списке из-за того, насколько впечатляющим является то, что они сделали. За пять лет эта пара построила свою лодку с нуля, и это видео документирует их прогресс. Проверьте это – это поразит вас!

26.Рейка из фанеры Coracle

Одна из самых первых лодок, когда-либо изобретенных, коракул – это простая конструкция, которую легко сделать и на которой весело играть. И если вы думаете, что можете попробовать, это план, который научит вас, как это делать. !

Проверить Подробнее

27. Простая деревянная игрушечная лодка «сделай сам». Деревообработка для детей

Возможно, вам будет непросто построить настоящую полноразмерную лодку, но если у вас есть дети, возможно, изготовление миниатюрной игрушки с их помощью все равно будет забавным.Это также может быть способ разжечь их творческий потенциал и воображение, и кто знает? Когда они вырастут, может быть, взамен они построят для вас настоящую!

Проверить Подробнее

Множество грандиозных планов на все виды лодок

Как видите, какую бы лодку вы ни надеялись построить, существуют всевозможные планы, которые покажут вам, как это сделать.

Нам очень понравилось собирать для вас эти планы, поэтому мы надеемся, что вам тоже понравилось их читать и смотреть.И, прежде всего, мы надеемся, что помогли вам найти план, который вы искали, чтобы построить собственную лодку DIY.

PM конструирует 10-футовую лодку (с планами)

Брэд Пэрис

Давно никто в моей семье не строил лодку. Последним был мой дядя Пол. Он был кораблестроителем, начавшим изучать свое дело с 14 лет в Гамбурге, Германия. Каждое утро мальчик греб с семейного причала по морским путям реки Эльбы, впадающей в Северное море.Поездка на верфь, где он проходил обучение, длилась полтора часа, а зимой, когда на воде был туман и плавучий лед, было больше. Спустя три года Пол получил сертификат подмастерья и место на борту гигантского четырехмачтового винджаммера Passat, что по-английски означает «пассат». Это было в 1920-е годы, до того, как фашисты конфисковали небольшую верфь его семьи и Берендсоны уехали в Америку.

Несколько месяцев назад я решил попробовать свои силы в исконном ремесле.Я построил все, от домов до кузнечной кузницы (март 2009 г. ), но нет более впечатляющего проекта, чем лодка, по крайней мере, для меня. Еще до того, как австронезийцы впервые увидели Тихий океан, деревянные суда символизировали мастерство и стремление к исследованиям. Я просмотрел архивы PM в поисках классического дизайна и в конце концов остановился на 10-футовой лодке из нашего майского номера 1937 года. Он выглядел элегантно, но достаточно простым, чтобы его можно было построить на козлах.

Прошло много лет с тех пор, как мой дядя Пол был рядом, чтобы давать советы, поэтому я прогнал рисунки мимо Тимо Уайта, судостроителя в морском порту Такертон, небольшом морском музее на побережье Нью-Джерси.Оказалось, что Тимо занимался восстановлением доски для серфинга, построенной по планам, опубликованным в июльском номере журнала PM за 1937 год. (Полагаю, это был большой год для морских проектов.) Он подтвердил, что шлюпка – хороший кандидат для начинающего строителя, и согласился помочь в случае необходимости.

Верфь на подъездной дорожке

Зимним ранним весенним утром года я отправился к Willard Brothers Woodcutters, лесопилке и продавцу пиломатериалов в Трентоне, штат Нью-Джерси. Вы можете провести там часы, бродя по стопкам восхитительно выглядящих грецких орехов, вишни и дуба. ширина некоторых досок равна длине вашей руки.Я купил красный дуб для рамы Sea Scout (так называлось судно в планах, и я решил оставить его) и 2-дюймовую плиту из белого дуба для клиновидной ножки на носу.

Вернувшись домой, я начал изготавливать доски для подачи ракетки с помощью настольной пилы. Мои навыки были слабыми – в последние годы я потратил слишком много времени на ремонт вещей и недостаточно строил – но через несколько дней моя прежняя уверенность вернулась. Морской разведчик начал обретать форму.

Большинство лодок начинаются с шпангоута, ребер, которые обеспечивают структуру корпуса.Я придал им форму вместе со штоком и изящной кормовой стенкой или транцем, которые я вырезал из ¾-дюймовой фанеры. Затем я прикрепил все это к строительной доске – это не что иное, как 2 x 10 с мелкой линией по центру. Каркас лодки был на месте, но все элементы требовали точной фаски, прежде чем я смог закрепить изогнутые доски корпуса. Следующим шагом было прикрепить к раме тонкие деревянные полоски, называемые обрешетками, вместо досок, чтобы я мог измерить и отметить все эти углы.Затем я снял детали с доски и закончил их формировать.

Часто погода не позволяла мне оставаться в гараже, но когда появлялось солнце, я работал на подъездной дорожке. Если хотите познакомиться с соседями, начните строить лодку. Линда из соседнего дома спросила, будет ли судно плавать, грести или приводиться в движение подвесным мотором. Другие интересовались, куда бы я пошел с этим, как я бы это получил и как бы я это назвал. Водитель грузовика из Тульного леса, бросив морскую фанеру, почтительно подошел.«Это прекрасно», – сказал он со старомодным нью-йоркским акцентом, широким, как рука, которую он проводил по раме.

Эти планы небольшой и простой парусной лодки под названием Biloxi Dinghy появились в Popular Mechanics в мае 1937 года. Чтобы упростить проект, я опустил мачту и шверт. Вместо этого я построил Sea Scout, названный в честь корабля из оригинальной статьи, который можно было управлять греблей или приводить в действие подвесным мотором. Она хорошо работает в любой конфигурации. Скачать оригинальные планы [PDF]

Анатомия лодки

Брэд Пэрис

1.Строительная доска: Как и большинство небольших деревянных лодок, «Морской разведчик» был построен дном вверх. Большинство частей не соединяются навсегда до относительно поздних стадий процесса, но каждый элемент рамы должен был иметь такую ​​форму, чтобы точно соответствовать друг другу. Строительная доска длиной 12 футов, сделанная из бруса 2 x 10, удерживала детали в нужных положениях, пока измерялись фаски, и снова, когда пришло время соединить рамы вместе с бревнами и обшивкой.

2. Нижний элемент: Шпангоуты, лежащие в основе корпуса лодки, были изготовлены из красного дуба.Изогнутая часть – это нижний элемент – каждая из них была вырезана лобзиком и сглажена плоскостью блоков.

3. Лонжерон: Слегка конические лонжероны из дуба переходят в нижние элементы под небольшим углом. Эти части нарезаются на размер больше, а затем укорачиваются до готовой длины.

4. Вставка: Накладки, соединяющие нижнюю и боковые элементы обрамления, вырезаны из дуба и закреплены эпоксидными и бронзовыми винтами, некоторые из которых оказались слишком близко к краю косынки.

5. Поперечный скол: Поперечный скол поддерживает каждую раму в процессе сборки. Они прикручены к лонжеронам и строительной доске. После обшивки лодку переворачивают и снимают опоры.

Работа с доской

Я не знаю , что дядя Пол чувствовал по этому поводу, но судостроение может быть очень неприятным. Проклятием моих выходных оказался маленький бронзовый винтик. Точнее, Frearson № 6 с плоской головкой. Как и большинство современных домашних мастеров, меня испортили шурупы для гипсокартона и другие агрессивные крепежи, которые практически врезаются в древесину.Даже используя специальное коническое сверло и восковую смазку с маловероятным названием Akempucky, мне удавалось вываливать десятки винтов. Головка одного из них отрывалась за мгновение до полной посадки винта, а другая отрывалась на последней восьмой оборота, оставляя мне блестящую пенни с головкой Фрирсона.

Тимо пытался преуменьшить значение тайны, с которой я столкнулся: «Это больше похоже на домашние столярные работы, чем на строительство прекрасной мебели», – сказал он, – но я все же иногда обнаруживал, что я барахтаюсь.Одна из проблем заключалась в том, что статья 1937 года была больше обзором, чем подробным набором планов. И хотя мне больно придираться к моим предкам из «Популярной механики», в эскизе были обнаружены подозрительные неточности. Тимо помог мне откалибровать некоторые размеры в середине проекта – и мне пришлось обрезать несколько деталей после их сборки.

Самое большое препятствие возникло, когда пришло время обшить корпус. Классический способ – пригнуть к каркасу планки из массива дерева. Вместо этого я выбрал фанеру из морской пихты, чтобы сэкономить время, но теперь я едва мог заставить 14-дюймовые листы корпуса встать на место.Полудюймовая фанера, которую я планировал для дна, не могла сработать.

Тимо посоветовал мне перейти на специальную тонкую морскую фанеру и обшить дно в два слоя. Однажды утром в четверг он прилетел, чтобы показать мне технику. Он вышел из своего грузовика с широкой улыбкой и по самолету в каждой руке, и мое настроение улучшилось. Он вежливо осмотрел щебеночные бревна, к которым мы прикрепляли дно, и потратил несколько минут на их строгание до последней степени точности.Затем мы приступили к работе со скобами, клеем и шурупами – и за пару часов проект превратился из фанерной клумбы в небольшую поделку с чувственными сложными изгибами.

Это было удовлетворительно, но мои ошибки все же проявились в деталях, таких как размещение винтов и форма стержня. «Ты знаешь, что они говорят», – сказал мне Тимо. «Шпатлевка и краска делают лодку тем, чем она не является». Я достал кисти.

Брэд Пэрис

1.Очень немногие элементы в лодке просто вырезаны по форме и установлены. Как и дубовый ствол, показанный здесь, почти каждая деталь должна быть скошена или изогнута, чтобы соответствовать поверхности, на которой она встречается. (Этот инструмент – носовой самолет, которым я владею, построенный Stanley Tools в 1927 году.)

2. Древние термины сохранились в судостроении. Этот изогнутый кусок дерева, к которому крепится дно, называется скуловым бревном. В прошлые века он состоял из цельного бревна, выбираемого из-за его естественного изгиба, а затем придаваемого ему соответствующей формы. Скучное бревно устанавливается в паз и крепится к каждой раме.

Брэд Пэрис

3. Дно Sea Scout формируют два слоя фанеры окумэ. Тимо (на переднем плане) показал мне, как их установить.

4. Sea Scout прекрасно двигался, оснащенный четырехтактным подвесным мотором Mercury Marine мощностью 2,5 л.с.

Первое путешествие

Мы спустили лодку на воду в морском порту Такертон в прохладный пасмурный день, который больше походил на сентябрь, чем на июнь.На пристани Тимо достал банку «Амстел Лайт» вместо шампанского. «Давай, – сказал он, – налей на лук». Я открыл его и вылил пиво на краску. «Я окрестил тебя Морским разведчиком», – сказал я. Затем мы сняли маленькую лодку с причала в воду.

Вы могли подумать, что меня охватило чувство триумфа. Не так. Морской разведчик выглядел очень маленьким, почти беспомощным, когда она сидела, покачивая на конце художника небольшую веревку, которую Тимо проделал через нос. Я чувствовал себя униженным.В моей голове промелькнула фраза из книги Псалмов: «Сходящие к морю на кораблях, делающие дела на больших водах».

Сам я не стремился к большим водам. Я спустился с дока и сел в лодку. Тимо протянул мне весла. Я неловко отдернул ручки, чуть выше бедер. Корабль грациозно скользнул вперед, почти как по льду. На глазах у Тимо я уперся левым веслом в воду и подметал поверхность правым. «Морской разведчик» повернулся аккуратно, неожиданно элегантно и энергично.

Если бы весла были отличными, вы можете представить, какое волнение я испытал, когда установил на транец подвесной двигатель Mercury Marine мощностью 2,5 л.с. Это чистый четырехтактный двигатель, компактный, но почти динамичный на такой маленькой лодке. Я дал двигателю полный газ и прорезал несколько хороших прямых линий и приятно крутой изгиб с четким небольшим следом.

С наступлением полудня мое первое путешествие было завершено. В конце концов, я решил подарить лодку и двигатель морскому порту Такертона. Честно говоря, мне нужно было место в гараже и подъездной дорожке: Sea Scout был хорошей первой попыткой деревянного судостроения, но я знал, что могу добиться большего – и уже просматриваю планы.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.

20 бюджетных планов лодок своими руками для множества водных развлечений

Вам нравится проводить день на воде время от времени? Но позволяет ли ваш бюджет купить новую лодку?

Что ж, даже если у вас скудный бюджет, вы все равно можете купить лодку.”Как?” вы можете спросить.

По сути … сделай сам. Я, вероятно, не подумала бы об этой идее до тех пор, пока несколько месяцев назад мой муж не захотел кататься на лодке.

Он обменял лодку с титулом, но она не пошла. Мы потратили немало долларов и часов на то, чтобы заставить его работать, и теперь у нас есть приличная лодка, которой можно наслаждаться на воде.

Если вы не собираетесь что-то ремонтировать, я собираюсь предложить вам некоторые из лучших идей в Интернете, как сделать лодку своими руками. Вот они:

1. Крошечный домик-лодка «Сделай сам»

Мы собираемся прыгнуть прямо в игру, чтобы выбрать из чего выбрать. Если вы хотите купить не только лодку, но и плавучий дом, вам может быть интересно, сможет ли это когда-нибудь уместиться в вашем бюджете.

Что ж, когда вы увидите этот крошечный плавучий дом с деревянным каркасом понтона, вы скоро узнаете, что он может стать реальностью для вас, если немного поработать.

2. Обычная деревянная лодка

Если вам нужна небольшая рыбацкая лодка или небольшая лодка для гребли вокруг пруда, эти планы отлично подойдут и для того, и для другого.

Планы этой лодки проведут вас через каждый этап процесса. Если вы новичок в мире столярных работ, эта лодка все еще может подойти вам.

3. Байдарка DIY из ПВХ

Я не знал, насколько дорогими могут быть байдарки, пока наш самый старый недавно не поймал желание купить такую. Внезапно я понял, сколько денег человек может вложить в одну.

Однако этот каяк кажется довольно плавучим и должен быть немного дешевле, потому что он сделан из труб из ПВХ. Насколько аккуратно это выглядит?

4. Лежащая понтонная водная лодка

Вам нравится арендовать катамаран и кататься на воде? Тогда вам понравится эта лодка. Это сделанная своими руками версия весельной лодки.

Однако у него есть большие поплавки по бокам, что делает его уменьшенной версией понтонного катера. Кроме того, он позволяет откидываться назад для более расслабляющей езды.

5. Каноэ из фанеры

Каноэ – это интересный способ кататься вверх и вниз по реке или другим небольшим водоемам. Если вы хотите иметь такой, подумайте о его создании.

Вы можете использовать эти планы, которые показывают вам, как построить каноэ из фанеры. Это должно сделать его более доступным, но при этом функциональным.

6. Понтонная лодка своими руками

Понтонная лодка – это потрясающие лодки. Они отлично подходят для рыбалки и достаточно роскошны, чтобы быть комфортным способом путешествовать по воде в великолепный день.

Если вы хотите владеть лодкой, но не можете позволить себе ее купить, воспользуйтесь этими советами, которые помогут вам построить понтонную лодку самостоятельно.

7. Планы лодки с плоским дном

Одна вещь, которую я узнал за последние несколько месяцев ремонта лодки, заключается в том, что вам не нужно ничего особенного для рыбацкой лодки – если вы не хотите, чтобы она была модной.

Однако, если вы ищете что-то простое и функциональное, то эта плоскодонная лодка должна это сделать.

8. Johnboat из ПВХ

Johnboat – отличный способ выйти на воду и повеселиться. К тому же они достаточно функциональны, чтобы из них получилась хорошая рыбацкая лодка.

В любом случае, если вы хотите купить рыбацкую лодку, подумайте о постройке собственной лодки с такими планами.

9. Простая деревянная лодка своими руками

Этот вариант не поставляется с планами, которые я мог бы найти.Тем не менее, его все равно можно использовать в качестве источника вдохновения для постройки вашей лодки.

Опять же, эти лодки будут хорошим вариантом, если вы ищете недорогой способ порыбачить.

10. Самодельный плот из ПВХ

Этот плот из ПВХ – еще один вариант, на который нет планов, но он выглядит достаточно простым в сборке. Если у вас есть опыт столярных работ, вы быстро разберетесь в этом.

Тем не менее, это выглядит забавным способом вывести всю семью на воду уникальным и экономичным способом.

11. Самодельная понтонная байдарка с двойным корпусом

Эта понтонная лодка построена необычным, но интересным образом. Вместо обычных поплавков на дне лодки они использовали каяки.

Остальная часть лодки была сделана из пенопласта и трубы ПВХ. Когда вы проявите творческий подход, вы сможете построить лодку с небольшими затратами.

12. Рыболовная лодка

Это еще один экономичный вариант рыболовного судна. Однако по этому поводу нет никаких догадок.Планы разложены и легко читаются.

Если вы опытный плотник или кто-то недавно начал строить вещи, это может быть для вас жизнеспособным вариантом.

13. Надувное рыболовное судно на плоту

Вы изо всех сил пытаетесь найти достаточно места в своем бюджете, чтобы построить новое рыболовное судно? Что, если бы вы могли использовать свой надувной плот как лодку?

Что ж, благодаря этой идее можно. Создатель этого плота вложил фанерное дно в плот и за небольшие деньги превратил его в удивительную маленькую рыбацкую лодку.

14. Одиночная лодка из фанеры

Если вам не нужна лодка большего размера, это может быть для вас ответом. Это рентабельно, потому что все это сделано из одного листа фанеры.

Несмотря на то, что эта лодка не самая большая, она может стать отличным рыболовным судном для рыбалки в одиночку.

15. Мини-лодка Zip Tie and Ply

Если вы хотите выйти на воду, чтобы весело провести день рыбалки или осмотра достопримечательностей, подумайте о постройке этой уникальной мини-лодки.

Изготовлен из стяжки и фанеры. Хотя на первый взгляд это может показаться немного схематичным, он также кажется довольно плавным и недорогим.

16. Самодельный понтон

Когда я увидела эту лодку, я сразу же отправила ее мужу и сказала: «Ты сможешь построить такую? Возможно, мне понадобится немного больше, чтобы на борту поместились дети и собака ». Это должно вам сказать; Я люблю это!

Но на самом деле это крутая идея. Смотрится комфортно как для круиза, так и для рыбалки. Кроме того, это должно быть возможно для большинства бюджетов.

17. Лодка с понтоном из ПВХ

Некоторые из вас могут, глядя на эти идеи, сказать: «Это здорово, но я бы предпочел, чтобы к моей лодке был прикреплен мотор».

Что ж, вам повезло. Эта понтонная лодка проста в сборке, а также показывает, как прикрепить мотор, чтобы вам не приходилось грести, куда бы вы ни пошли.

18. Micro Houseboat

Если вы когда-нибудь искали плавучий дом, вы знаете, насколько он может быть дорогим. Но пока не отказывайтесь от своей мечты.

Вместо этого посмотрите на постройку этого крошечного плавучего дома.Он имеет великолепный интерьер и может стать отличным домом для постоянного проживания или небольшим загородным домом.

19. Плот по реке своими руками

Кто сказал, что нужно построить что-то слишком сложное, чтобы провести день на реке? Ну, нет.

Вместо этого постройте этот простой плот. Он изготовлен из трубы ПВХ и имеет несколько дополнительных сидений. Он выглядит бодрым и может помочь вам провести много приятных дней на воде.

20. Байдарка Seafoam

Хотите легкий каяк, который можно построить самостоятельно? Подумайте о создании этого каяка из морской пены.

Он весит всего 16 фунтов и имеет длину восемь футов. Это может быть отличным способом провести много дней на воде без особой суеты.

Теперь у вас есть 20 различных вариантов лодки своими руками. Вы можете выбирать между каяками, лодками, плавучими домами, крошечными домиками, понтонами и многим другим.

Мы надеемся, что в этом списке вы найдете что-то, что вдохновит вас и вы сможете создать то, чем вы сможете наслаждаться все лето.

Была ли эта статья полезной?

Да Нет ×

Мы ценим ваши полезные отзывы!

Ваш ответ будет использован для улучшения нашего содержания.Чем больше отзывов вы дадите нам, тем лучше будут наши страницы.

Следуйте за нами в социальных сетях:

Facebook Pinterest

Как построить лодку

Если вы смотрите на алюминиевую рыбацкую лодку, круизер с каютами или что-то среднее между ними, вы смотрите на современную лодку, на которую ушло бесчисленное множество часы проектирования, мастерства и изготовления для производства. И хотя вы, конечно же, не можете создать такой передовой гидроцикл на собственном заднем дворе, это не значит, что вы не можете построить свою лодку.

Фото предоставлено: MrComplexity (CC Attribution-Share Alike 4.0 International)

Небольшое простое судно, такое как весельная лодка, которую вы можете использовать, чтобы плыть к своей «настоящей» лодке, каноэ и игрушечные лодки, построенные для мокрой прогулки или двух банок. Все это будет веселыми проектами, сделанными своими руками, которые улучшат ваш личный опыт на воде.

Популярные варианты сборки лодки своими руками

Вот несколько отличных примеров лодок, сделанных своими руками:

• Лодки из фанерного листа
• Комплект лодок
• Лодки из ПВХ
• Лодки из изоленты и картона

Прежде чем мы перейдем к каждому из них, давайте отметим, что не все из них подходят для плавания. Некоторые из них подходят только для небольших водоемов в защищенных водах, где вы можете встать, если ваша лодка затонет (да, спасательные жилеты по-прежнему необходимы!)

Другие будут отлично работать в водоемах без волн или течения, но нельзя ожидать, что они будут иметь такую ​​устойчивость или способность управлять волнами, как даже самая маленькая шлюпка, изготовленная в соответствии с современными стандартами безопасности. Во многих из этих случаев идея состоит не в том, чтобы построить лодку для круиза или рыбалки, а в том, чтобы построить свою собственную лодку для развлечения.

Ознакомьтесь с моделями и брендами профессиональных судостроителей

Лодки из фанерного листа

Один из самых простых и наименее дорогих методов постройки лодки, который можно многократно использовать в небольших защищенных водоемах, – это сложить вместе листы фанеры в коробку с секцией, наклоненной вверх для носа. Будет ли комфортно на любых волнах? Скорее всего, не. Но это быстрый и простой проект, за который вы можете взяться с бюджетом всего в пару сотен долларов, и в результате получается мини-лодка, которая прослужит долго.

Процесс довольно простой:

1. Нарисуйте нужные размеры;
2. Вырезать листы фанеры для днища, бортов, транца и носовой части;
3. Обрежьте планку (например, деревянные планки размером 1 на 2 дюйма), чтобы выровнять все стыки;
4. Закрепите боковые стороны и нижнюю часть, ввинтив в них винты в обшивку;
5. Заделать все стыки клеем / герметиком;
6. Наконец, покрасьте лодку, чтобы защитить фанеру и продлить срок ее службы.

Если вы хотите построить лодку из фанерного листа, неплохо сначала взглянуть на некоторые базовые планы (многие из них доступны в Интернете). И всегда помните, что такое судно не предназначено для использования на открытой воде и без постоянного ношения спасательных жилетов. Когда вы отправитесь на первое морское испытание, вы, вероятно, обнаружите, что грести по прямой линии довольно неустойчиво, но вы будете грести на своей собственной лодке, которую построили своими руками.

Комплект лодок

Построение лодки в комплекте может привести к тому, что судно станет намного более мореходным, чем большинство других проектов на заднем дворе своими руками, однако это также стоит немного больше денег.В большинстве случаев вы оплачиваете планы, предварительно вырезанные материалы и доставку. Такие аксессуары, как весла или паруса, обычно необходимо покупать после завершения проекта. В зависимости от размера и типа катера, который вы построите, ваш бюджет может варьироваться от пары тысяч долларов до 10 000 долларов или даже больше.

Фото любезно предоставлено: Chase Small Craft

Различные компании по производству лодок предлагают разные стили постройки, начиная от:

• Зачистите обшивку рамы до конструкции с помощью шва и склеивания (когда деревянные листы соединяются с помощью проволоки через предварительно просверленные отверстия).
• В некоторых случаях деревянный каркас лодки необходимо залить эпоксидной смолой и / или стекловолокном после сборки.
• В некоторых наборах есть взаимосвязанные части и детали, которые соединяются вместе, как части пазла, в то время как другие необходимо склеить или скрепить механически.

Каждый из этих методов требует разного уровня навыков, времени и затрат, поэтому, прежде чем покупать комплект лодки, вам следует тщательно изучить, что связано с используемым методом строительства.

Тем не менее, время и затраты, затраченные на постройку лодки в комплекте, того стоят для многих, потому что конечный результат может быть довольно прочным и долговечным.

Лодки из ПВХ

Можете ли вы просто закрыть несколько труб из ПВХ, чтобы они действовали как понтоны, пристегнуть ремень на палубе или сиденье и назвать это лодкой? Что вы можете. И хотя конечным результатом вряд ли станет лодка, которую вы когда-либо захотели бы спустить на воду в чем-либо большем, чем фермерский пруд, она выдержит испытание временем.

Лодки из ПВХ

также невероятно просты в изготовлении, так как все части и детали легко доступны в хорошо оснащенных строительных магазинах, могут быть склеены вместе и относительно недороги. В зависимости от того, насколько вы амбициозны, вы можете потратить несколько сотен долларов на материалы, даже больше, если вы построите фанерный настил или добавите сиденья.

Самое важное, что нужно учитывать при постройке лодки из ПВХ, – это то, сколько плавучести вы получите от труб разного диаметра.

• Например, труба диаметром 10 дюймов будет плавать примерно на 300 фунтов на 10-футовую секцию.
• Таким образом, пара труб может выдержать в общей сложности около 600 фунтов до того, как погрузится в воду.
• Но вы должны учитывать вес ПВХ и любого материала настила, который вы можете использовать, и чтобы убедиться, что вы находитесь выше ватерлинии, рекомендуется запланировать использование только половины общей грузоподъемности.S
• Итак, лодка, которую вы сделаете с парой этих труб, подойдет для одного взрослого человека весом до 200 или 250 фунтов, плюс-минус – в зависимости от того, насколько вы готовы промокнуть.

Есть несколько планов по выпуску лодок из ПВХ, которые можно бесплатно скачать в Интернете, поэтому поиск в Google может иметь большое значение, чтобы убедиться, что вы в итоге выберете именно тот тип лодки, на который рассчитываете.

Лодки из изоленты и картона

Мы объединяем кораблики из изоленты и картонные кораблики вместе, потому что довольно часто это одно и то же.Часто конструкция лодки представляет собой картон, и клейкая лента используется для (более или менее) защиты картона от пропитывания. Это наиболее распространенный метод строительства, используемый во многих гонках и соревнованиях по картонным лодкам, проводимым по всей стране.

В некоторых других случаях люди строят базовый каркас из тонких труб из ПВХ, проволочной сетки или деревянной обшивки, а затем создают многослойную «обшивку» корпуса с помощью ленты.

Хотя вы, вероятно, можете найти много картона, не потратив ни копейки, затраты на постройку лодки из клейкой ленты могут оказаться больше, чем можно было бы предположить.

• Вам понадобится несколько рулонов скотча (чем толще вы наложите его, тем лучше), поэтому бюджет в 50 долларов и более не выходит за рамки нормы.
• Конечно, ни картон, ни изолента не являются лучшими материалами для судостроения в мире. Часто это одноразовые лодки, которые могут быстро затонуть.
• Итак, это еще один случай, когда вам не следует даже выходить на борт, не надев спасательный жилет, и использование этих лодок должно быть близко к береговой линии в защищенных водах.

Однако, как бы вы ни смотрели на это, постройка лодки из изоленты или картона становится самой сутью того, почему вы в первую очередь захотите заняться проектом постройки лодок своими руками: потому что это весело!

Читать дальше: 10 простых и доступных проектов по усовершенствованию лодок своими руками

---

Вам также может понравиться:

Как построить лодку с плоским дном. Инструкции по сборке Jon Boat – Лодка с плоским дном

Лодка с плоским корпусом является идеальной конструкцией для мелководья, поскольку лодка может достигать участков, недоступных для лодки с V-образным или даже полу-V-образным корпусом.Лодки с плоским дном очень популярны и, учитывая их популярность, могут быть дорогими. Поэтому, если вы хотите сэкономить или просто хотите построить лодку с плоским дном в качестве самостоятельного проекта, вот подробное руководство, как это сделать.

Как построить лодку с плоским дном? Большинство самодельных лодок с плоским дном – это лодки Jon, сделанные из недорогой фанеры, с которой очень легко работать. Начните с создания днища лодки, затем добавьте транец, борта, нос и нос. Затем добавьте обрезки, сиденья, блок для хранения и фурнитуру перед нанесением отделки.Здесь мы подробно рассмотрим эти шаги.

Как построить лодку с плоским дном

На начальном этапе планирования сборки вашей лодки с плоским дном вам необходимо принять решение об общем плане дизайна вашей лодки, материала, который вы будете использовать для ее постройки, и метода строительства, который вы будете использовать. .

Основными материалами, из которых можно построить лодку с плоским дном, являются алюминий, стекловолокно, фанера и массив дерева. Поскольку фанера является самым дешевым материалом и с ней легче всего работать, она является самым популярным материалом, используемым в проектах по строительству лодок с плоским дном своими руками.

Большинство самодельных лодок с плоским дном построено по конструкции лодки Jon, потому что лодки Jon являются популярными вспомогательными судами, используемыми для рыбалки в пресной воде, охоты на уток и транспортировки по мелководью. Их простой без излишеств дизайн также делает их идеальными для домашнего проекта.

Поскольку лодка Jon является самой популярной лодкой с плоским дном, используемой для строительства домов, а фанера – самый дешевый и простой в работе материал (а также самый популярный), мы выбрали этот материал и эту конструкцию лодки для наших проект строительства дома.

Если вам требуются планы для других типов лодок с плоским дном (или любого типа лодок) или вы хотите работать с другим материалом, перейдите сюда, чтобы увидеть множество различных подробных планов лодок.

Если вы достаточно счастливы приступить к постройке фанерной лодки Jon, то вы начнете строить снизу вверх. Сначала вы строите днище лодки, затем добавляете ребра жесткости перед добавлением транца. Затем вы строите борта (правый и левый), добавляете нос и, наконец, нос.

После того, как корпус будет сформирован, вы добавите сиденья и место для хранения вещей на носу перед тем, как добавить отделку для более приятного вида.

На этом этапе вы можете нанести некоторую отделку и отделку.

Рассмотрим эти этапы строительства более подробно.

Какую лодку с плоским дном лучше построить?

Уникальная конструкция корпуса лодки с плоским дном позволяет ей преодолевать мелководные водоемы, по которым другие типы лодок не могут пройти. Это связано с тем, что плоский двояковыпуклый корпус означает, что у лодки с плоским дном гораздо меньше шансов затвердеть на мелководье или быть поврежденным камнями и другим мусором, который может лежать на несколько дюймов ниже поверхности мелководья.

Лодки с плоским дном бывают самых разных конструкций. Не все подходят для строительства дома.

Различные типы лодок с плоским дном, которые обычно используются для самостоятельной сборки, включают:

• Jon Boats
• Воздушные лодки
• Dory boat
• Durham boat
• Bateau
• Гондола
• Pirogue
• Punt
• Sandolo
• Некоторые высокоскоростные малолитражки

Самым популярным типом лодок с плоским дном, который рассматривается как строительный проект своими руками, является лодка Jon. Эта лодка очень популярна, потому что это идеальное мелководное вспомогательное судно, которое можно использовать для транспортировки, рыбалки и охоты на уток на очень мелководье, а также для другой коммерческой деятельности. Чтобы узнать больше о лодке Jon, перейдите сюда.

Лодки Jon – это наиболее распространенная конструкция лодок с плоским дном, используемая для строительных проектов своими руками не только потому, что они являются отличными мелководными вспомогательными лодками и выбором номер один для рыбалки и охоты во внутренних водах, но и потому, что их простая конструкция делает их относительно легкими построить.

Они также популярны, потому что они очень удобны как для покупки, так и для сборки.

Итак, вместо того, чтобы давать вам подробные инструкции о том, как построить каждый тип лодки с плоским дном из приведенного выше списка, для чего потребуется книга, а не публикация на веб-сайте, вот подробные инструкции по сборке лодки Jon с плоским дном.

Поскольку фанера очень плавучая, экономичная и чрезвычайно простая в эксплуатации, мы расскажем, как построить лодку Jon из фанеры.

Если вам требуются планы для других типов лодок или вы хотите использовать строительный материал, отличный от фанеры, вы можете получить здесь более 500 подробных планов постройки лодок.

Какой метод строительства?

Метод постройки лодки во многом зависит от используемого строительного материала. Например, резьба по дереву – это метод, используемый для постройки лодки из цельного дерева, в то время как лепка применяется при постройке лодки из стекловолокна (хотя вы можете построить лодку из фанеры и покрыть ее стекловолокном).

Поскольку метод, использованный для изготовления лодки-лодки Jon из фанеры, является наиболее «удобным для пользователя», это еще одна причина, по которой мы решили выбрать этот строительный материал.

Так же, как при использовании разных материалов требуются разные методы строительства, также требуются разные инструменты и оборудование. Например, сварочное оборудование необходимо при постройке алюминиевой лодки, а для конструкции из стекловолокна сначала необходимо сконструировать форму или заглушку.

Однако для постройки лодки из фанеры нужны только простые обычные деревянные инструменты, которые, скорее всего, уже есть у вас дома.Строительный клей и другие более специализированные материалы можно дешево купить на месте или в Интернете.

Как построить лодку с плоским дном из фанеры

Самодельные лодки из фанеры очень популярны в наши дни из-за доступности хорошей фанеры, ее низкой цены, простоты работы с ней и высокой плавучести.

С фанерой не только легче работать, чем с другими типами материалов, но и реальный метод строительства, используемый при постройке фанерной лодки Jon, намного менее сложен, чем те, которые используются при использовании других материалов, таких как алюминий.

Хотя фанера – отличный материал для проекта строительства лодки Jon, особенно если она ваша первая, использование этого материала имеет некоторые недостатки, о которых вам следует знать. Например, фанера очень легко гниет и поэтому не так прочна по сравнению с другими материалами. Очевидно, что фанерная лодка требует больших усилий для защиты древесины (попадание воды и последующая гниль) от водной эрозии и, следовательно, требует большего ухода, чтобы гарантировать, что она остается водонепроницаемой.

При этом фанера – определенно лучший материал с точки зрения бюджета, простоты сборки и скорости сборки.И, если вы ухаживаете за своей лодкой, она прослужит вам очень долго.

Первый шаг при постройке лодки с плоским дном из фанеры – убедиться, что у вас есть правильные инструменты и материалы, которые потребуются в процессе строительства.

Необходимые инструменты и материалы

Прежде чем начать, убедитесь, что у вас есть все необходимые инструменты для выполнения работы.

Вот список необходимых инструментов:

• Пистолет для скоб
• Зажимы для труб
• Компас
• Пистолет для герметика
• Метровая пила
• Настольная пила
• Зажимы
• Трещотка
• Циркулярная пила
• Внешние винты
• Лобзик
• Линейка с прямым краем
• Ударная отвертка
• Сверлильная шуруповерт

Вам также необходимо найти необходимые материалы.

Необходимые материалы:

• Полиэтиленовый клей
• Клей для дерева
• Массив дуба (малый)
• Твердая древесина тополя
• Листы фанеры ½ “и ¾” из березы
• Листы фанеры Luan 900 “
• Береза твердый материал
• Изоляция из пеноматериала 1 дюйм
• Уретан
• Водонепроницаемая краска и кисти
• Вода и тряпки
• Прозрачная пластина из оргстекла толщиной 30 ″ x 30½ дюймов (опция)

Теперь, когда вы получили инструменты, необходимое оборудование и материалы. Пришло время построить свою первую лодку с плоским дном из фанеры.

Ниже приведено пошаговое руководство по процессу, разделенное на 3 удобных раздела.

Часть 1

Шаг 1: Начните снизу

Лодка обычно длиннее листа фанеры, поэтому вам нужно будет соединить две или более секций фанеры, чтобы сформировать дно (пол) вашей лодки. Для нашей лодки мы будем использовать только 2 листа.

Для более короткой задней части днища используйте обычную фанеру толщиной ¾ дюйма.

Для передней части требуется кусок березовой фанеры ½ дюйма, приклеенный по дереву к фанере Luan толщиной ¼ дюйма, как показано на рисунке ниже.

Причина, по которой мы используем комбинацию двух разных пород дерева на передней части, заключается в том, что их будет легче согнуть в характерный изгиб носовой части лодки Jon, чем цельный кусок обычной фанеры.

Шаг 2: Вырежьте фанеру и придайте форму носу

Чтобы придать лодке уникальную изогнутую форму, передние стороны должны быть сначала скошены.

По краям передней части измерьте 36 дюймов по длине и 3 дюйма по ширине. Проведите линию, соединяющую концы отмеченных отрезков.Это сформирует треугольную форму, как показано на изображении справа.

Вырежьте треугольник по линии лобзиком.

Выполните этот процесс для обеих сторон.

На плоской рабочей платформе, например на приподнятом столе, прижмите заднюю часть и только что вырезанную переднюю часть вместе (удерживая обрезанную часть вперед, прежде чем переходить к следующему шагу).

Шаг 3: Подготовьте дно и ребра

Чтобы указать, где будут установлены боковые стороны, нарисуйте шаблонную линию ¾ дюйма, используя циркуль, вдоль всего края дна.Линия будет служить ориентиром для размещения боковых сторон, передней и задней части лодки.

Далее построим оребрение.

С помощью настольной пилы разрежьте тополь на полоски шириной 1,5 дюйма.

Вам нужно будет разрезать достаточно полос, чтобы они проходили по всей отмеченной линии.

Затем временно закрепите тополь по линии и на дне шурупами. Он будет удален позже, прежде чем будет окончательно зафиксирован на месте.

Карандашом обведите заготовку тополя, чтобы сформировать полосу для клея.Клеевая дорожка используется, чтобы отметить место, куда вы будете наносить клей, чтобы удерживать ребра на месте.

Чтобы скрыть шов между передней и задней частями фанеры днища и сделать стык более прочным, вырежьте заготовку размером 3 x 2 дюйма и временно зафиксируйте ее на стыке.

Так же, как и тополевый приклад, используемый для ребристости, вам теперь нужно временно равномерно навинтить этот кусок на шов. Вы также удалите это позже, прежде чем заменять его навсегда.

После установки обведите передний и задний края на дне лодки, чтобы отметить ее положение и сформировать еще одну полосу для клея.Опять же, вы будете использовать эту клеевую дорожку в качестве ориентира при нанесении клея, чтобы навсегда закрепить шов на месте.

Теперь вы можете удалить ребра, которые вы временно прикрутили на место.

Когда вы удалите ребро, вы увидите две нарисованные линии. Это клеевой переулок. В эту клеевую дорожку вы добавите полиэтиленовый клей.

Перед добавлением клея протяните влажную тряпку между линиями, так как полиэтиленовый клей активируется водой. Нанесите большое количество полиэтиленового клея на клеевую дорожку (между линиями) зигзагообразно.

Повторите этот процесс для нижней части гофра (той части, которая будет лежать на дне лодки).

Когда клей нанесен на место, вы можете навсегда закрепить ребра, прикручивая их каждые 6-8 дюймов. Комбинация клея и шурупов даст ему надежную фиксацию.

Теперь снимите шов, который соединяет переднюю и заднюю части, и повторите процесс воды и клея. Закрутите обратно на место.

Дайте клею застыть, прежде чем переходить к шагу 4.

Шаг 4: Придание дну кривой кривой

Кривая форма лодки Jon позволяет ей рассекать воду, и вы уже сделали некоторые приготовления для ее создания. это когда вы склеили фанеру из луана и березы вместе, чтобы сформировать часть днища лодки.

Чтобы создать эту кривую, поднимите переднюю часть пола лодки, с удаленными треугольными надрезами, и поместите под ним деревянную деталь размером 2 x 6 дюймов, как показано на изображении ниже.

Прикрепите днище лодки к рабочему столу (или чему-то еще, над чем вы работаете), используя 2 x 4 дюйма сразу за конусом.

Этот зажим заставит переднюю часть изгибаться, как показано на изображении ниже.

Комбинация фанеры из луана и березы сгибается легче, чем фанера 3/4 дюйма, и именно поэтому вы создали эту комбинацию с самого начала.

Это та часть, которую вы должны согнуть.

Снимите зажимы и деревянные бруски.

Если вы хотите добавить окно из оргстекла на дно лодки, следуйте дополнительным инструкциям в видео ниже.

Шаг 5. Постройте борта лодки

Как и пол лодки, борта лодки обычно длиннее, чем у обычного листа фанеры.

Следовательно, и правый, и левый борт лодки будут состоять из комбинации двух частей каждая, как показано ниже.

Чтобы построить стороны, измерьте и с помощью настольной пилы разрежьте фанеру на размеры, соответствующие полу лодки.

Вам нужно будет вырезать изогнутую форму передних частей каждой из сторон, как вы делали ранее с нижней частью.

Для этого установите правый борт рядом с лодкой и нарисуйте форму лодки на внутренней стороне этого бокового элемента. Это позволит вам придать стороне изгиба формы.

Повторите это для левой стороны.

Используйте лобзик, чтобы пропилить линию так, чтобы боковая часть теперь совпадала с изгибом днища лодки.

Соедините обе стороны водой и полиэтиленовым клеем. Затем, начиная с дужки, ввинтите каждую сторону в оребрение, убедившись, что сторона остается на месте с помощью зажима.

Боковые винты должны находиться на расстоянии 4–6 дюймов друг от друга, чтобы стороны были надежно закреплены.

Шаг 6. Отрежьте и прикрепите выступ

Затем вы отрежете и прикрепите выступ.

Носик должен быть на 4 дюйма выше, чем борта лодки, чтобы защитить лодку от попадания воды, когда она опускается во время движения.

Убедитесь, что стороны перпендикулярны низу, прежде чем пытаться прикрепить нос. В противном случае отрегулируйте их зажимом.

Смочите поверхность и приклейте, как вы делали это с боковыми сторонами, перед тем, как привинтить нос к носу лодки.

Часть 2

Если вы решили добавить окно из оргстекла на дно лодки, то именно на этом этапе вы должны выполнить эту работу, прежде чем двигаться дальше.

Подробности на видео ниже.

Если вы не вставляете окно из оргстекла в днище лодки, просто переходите к следующему шагу.

Шаг 7: Добавьте слой пенопласта толщиной 1 дюйм

Теперь будет добавлен слой изоляции из жесткого пенопласта толщиной 1 дюйм, чтобы придать лодке дополнительную плавучесть. Тем не менее, поскольку мы помещаем пену внутрь лодки, она не придаст ей дополнительной плавучести при использовании, как описано здесь. Цель этого – помочь лодке плавать, если она наберет слишком много воды и начнет тонуть, что даст вам больше времени для реагирования, обеспечения безопасности экипажа и удаления дорогостоящего оборудования.

Начните с трассировки и обрезки деталей вдоль дна между ребрами жесткости.

Затем прикрепите пену с помощью строительного клея и шурупов. Убедитесь, что поверхность ровная, добавив полоски фанеры Luan к ребрам.

Шаг 8: Установите настил

Теперь пора установить настил. Палуба будет покрывать как гофру, так и пенопласт для более эстетичного вида.

Установите настил, поместив фанеру Luan на верхнюю часть лодки. Обведите нижнюю часть луана с обеих сторон, а затем отрежьте его до нужного размера.

Если вы решили положить лист оргстекла на дно лодки, не забудьте также измерить и вырезать эту форму.

Используйте строительный клей, чтобы прикрепить обрезанный лист фанеры Luan к полу лодки и закрепить скобами.

Шаг 9: Добавьте транец

Теперь мы можем добавить транец к корме лодки.

Так же, как вы делали с носом, отрежьте лист фанеры по размеру, а затем используйте воду, полиэтиленовый клей и винты для фиксации на месте.

Перед тем, как закончить, вам нужно зашить швы между передней и задней частями.

Отмерьте, вырежьте и закрепите два куска дерева с каждой стороны, чтобы скрыть соединение между передней и задней частью сторон, как показано на изображении ниже.

Шаг 10: Добавление лодок

Скифы – это превентивная мера, которая защищает корпус лодки от повреждений при швартовке у скалистого пляжа или при столкновении с препятствиями на очень мелководье.

Ялики проходят по всей длине лодки от кормы до носа и обычно насчитывают от 5 до 6.Поскольку они предназначены для защиты лодки от камней и другого мусора, они должны быть изготовлены из твердой древесины. Дуб идеален.

Переверните лодку вверх дном.

Затем отмерьте и отрежьте лодочки по размеру из массива дуба. Достаточно нескольких дюймов в ширину. Прикрепите их водой, полиуретановым клеем и наружными шурупами.

Шаг 11: Добавление скамейки

Ваша лодка действительно начинает обретать форму, и пора обратить ваше внимание на интерьер.

Итак, следующим шагом в вашей сборке будет установка скамеек для сидения.

Эти скамейки должны быть на 3½ дюйма ниже борта лодки. Сделайте ножки скамейки, разрезав брус 2 x 8 дюймов и прикрепив их по бокам лодки.

Скамейки, которые устанавливаются на опорах, обычно изготавливаются из бруса размером 2 x 10 дюймов, обрезанного по ширине лодки и привинченного к опорам.

Подсказка:

Если вы разместили окно из оргстекла на дне лодки, обязательно разместите скамейки на соответствующем расстоянии от него, чтобы не закрывать обзор.

Очевидно, что вашей лодке потребуются сиденья, но вы также захотите включить передний отсек для хранения.

Шаг 11: Добавление вещевого отсека

Вещевой отсек будет сделан из пяти кусков-дюймовой фанеры и встроен непосредственно в нос лодки.

Это отделение может быть любого размера.

Начните с обрезки двух боковых частей, придавая им угол 45 градусов на концах. Прикрепите к бортам лодки с помощью шипа.Приклейте и прикрутите, чтобы закрепить их на месте.

Затем отрежьте переднюю часть ширины лодки и такой же высоты, как и бока. Сделайте разрез сверху под углом 22½ градуса.

Поместите его на дно лодки, прежде чем начертить линию вдоль спины. Вы будете использовать эту леску, чтобы положить шип, чтобы помочь с опорой.

Вверните шип в нижнюю часть. Измерьте и вырежьте проем для двери. Сохраните вырез, так как вы будете использовать его как дверь.

Затем возьмите лист фанеры, надрежьте с одной стороны под углом 22½ градуса и прижмите насухо к носу.Обведите его и обрежьте по размеру.

Присоедините отрезанную деталь к носу и передним сторонам.

Отрежьте последний кусок фанеры под углом 22½ градуса вдоль стороны, отметьте его, а затем надрежьте еще один кусок фанеры под углом 22½ градуса вдоль другой стороны.

Скрепите две верхние части вместе, а затем прикрепите переднюю часть. Смочите поверхность и нанесите полиэтиленовый клей, прежде чем прикручивать к бортам лодки и прикреплять ее к шипу.

Теперь возьмите вырез в проеме передней части и прикрепите его с помощью пианино или дверной петли.

Добавьте ручку и простую дверную защелку.

Шаг 12: Добавьте обрезки

Отделки сделаны из тополя толщиной 1½ дюйма.

Намочите, приклейте и скрепите обшивку по внешним краям боковин, сидений и вещевого ящика.

Шаг 13: Водонепроницаемость и краска

Перед окраской добавьте несколько слоев лонжерона уретана, чтобы лодка оставалась полностью водонепроницаемой. Не экономьте на этом, так как уретан лонжерона является основным барьером между вами и мокрым погружением.Перед нанесением следующего слоя дайте каждому слою высохнуть в течение дня.

После высыхания лонжерона уретана нанесите первый слой краски, обязательно используя высококачественную водостойкую краску для наружных работ для дополнительной защиты. Дайте краске высохнуть в течение 24 часов.

После высыхания первого слоя нанесите еще один слой краски и дайте ему высохнуть в течение 24 часов.

Для получения великолепного внешнего вида рассмотрите возможность использования качественного водостойкого лака, такого как лак Ronseal для экстерьера для яхт, для внутренней отделки и сплошного яркого цвета на внешней стороне.

Часть 3

Шаг 14: Установка фурнитуры

Чтобы лодка Jon была полностью функциональной, вы можете прикрепить фурнитуру, такую ​​как крепления Railblaza, держатель удочки, ведра Berley и т. Д.

Вы можете добавьте на свою лодку ряд различных интересных вещей, чтобы полностью настроить ее в соответствии с вашими потребностями.

Шаг 15: Присоедините свой самодельный подвесной мотор

Конечно, теперь, когда ваша лодка закончена, вы можете прикрепить весельные замки, как описано здесь, или подвесной мотор.Но зачем покупать подвесной мотор, если можно сделать сам. Это будет означать, что вся ваша лодка полностью построена вами! Не многие люди могут так заявить.

Итак, если вы хотите, чтобы вся ваша лодка, от носа до кормы и мотора, была полностью сделана своими руками, или если покупка нового подвесного мотора выходит за рамки вашего бюджета, то вы можете легко сделать ее, используя только гребной винт и убийца сорняков!

Инструменты, которые вам понадобятся:

• Шлифовальный станок с откидным колесом
• Пропеллер
• Оцинкованная труба
• Сосна
• Молоток
• Хороший очиститель для сорняков

Начните с отсоединения вала отбойного молотка и разделив его на 2 части.

Затем снимите головку из нейлоновой струны, которая откроет монтажный болт. Вы будете использовать этого бота, чтобы прикрепить пропеллер.

Скорее всего, гайка будет слишком большой для гребного винта, поэтому вам, скорее всего, придется отшлифовать ее до нужного размера.

Когда вы закончите заточку гайки, добавьте анкер разжимной гильзы и болт с квадратным подголовком, чтобы закрепить гребной винт. Наденьте пропеллер и закрепите на месте.

Очевидно, что тип гребного винта, который вы используете, важен, поскольку двигатель для удаления сорняков ограничен по своей мощности.

Пластиковый пропеллер, вероятно, лучше всего из-за его небольшого веса.

Снова прикрепите 2 детали перед установкой нового самодельного подвесного мотора на лодку.

Для установки двигателя вам понадобится круглый кусок сосны и оцинкованная труба, как показано в видео ниже.

Как сделать лодку с плоским дном более устойчивой

Теперь, когда вы сделали лодку Jon, вы можете предпринять шаги по ее стабилизации.

Поддержание устойчивости лодки с плоским дном на спокойной воде не является проблемой, однако, когда дело доходит до неспокойной воды, все становится немного сложнее.Стабилизация лодки Jon при ухудшении погоды может быть очень сложной задачей, особенно если вы несете большой груз. Меньше всего вам хочется, чтобы ваша лодка затонула с людьми и дорогим оборудованием на борту.

Вот несколько советов, которые помогут вашей лодке с плоским дном оставаться более устойчивой и избежать затопления:

• Постройте или купите лодку с более широким дном. Чем больше лодка с плоским дном, тем лучше ее устойчивость, особенно если она перевозит тяжелые грузы.
• Добавьте внешние плавучие капсулы на корму для плавучести и устойчивости.
• Используйте трубы из ПВХ по бокам. Прикрепите две трубы из ПВХ шириной 10 дюймов и длиной 10 футов вдоль обеих сторон лодки Jon на уровне воды. Трубы должны быть закрыты крышками и загерметизированы, чтобы вода не могла попасть внутрь.
• Установите на лодке палубу, если на ней ее нет. Палуба увеличит вес лодки и сделает ее более устойчивой.

Для получения более подробной информации о вышеуказанных методах, а также для получения более подробной информации прочтите статью «Как сделать лодку Jon более стабильной».

Какой лучший материал для лодки с плоским дном?

Хотя мы дали вам подробные инструкции по сборке лодки с плоским дном из фанеры, вы можете использовать и другие материалы. Деревянные лодки с плоским дном популярны уже сотни лет. Однако из-за их легкости, простоты массового производства и их способности противостоять злоупотреблениям популярность лодок с плоским дном как из алюминия, так и из стекловолокна в наше время резко возросла.

Алюминиевые лодки – самый прочный из трех материалов, используемых для строительства лодок с плоским дном.Производство алюминия может быть дорогостоящим для производителей, но с точки зрения пользователя, он предлагает низкие затраты на техническое обслуживание и более длительный срок службы, при этом будучи легким и очень прочным.

Деревянные лодки, с другой стороны, не только очень практичны, дешевы в изготовлении и довольно просты в управлении, но и выглядят очень красиво, особенно когда их покрывают лаком. Они также имеют тенденцию быть прочными и легкими. Человечество не зря на протяжении тысячелетий делает деревянные лодки!

С другой стороны, лодки из твердой древесины сложно построить самостоятельно, и вам может потребоваться помощь профессионального судостроителя, если вы хотите иметь собственную лодку.Дерево также намного менее прочно, чем другие материалы, и требует определенного ухода, если вы хотите обеспечить его долговечность.

Лодки из стекловолокна намного прочнее дерева и намного легче. Это, безусловно, самая простая лодка в обслуживании, поскольку они очень прочные, способны выдерживать большое количество повреждений и практически не требуют обслуживания.

Стоит ли строить или покупать лодку с плоским дном?

Купить или построить? Вот в чем вопрос.

На бумаге покупка готовой лодки выглядит самым беспроблемным вариантом по сравнению с утомительной работой, связанной с постройкой собственного судна.В некоторой степени это правда, но у покупки есть свои недостатки.

Для стойкого энтузиаста DIY покупка готовой лодки Jon никогда не должна быть вариантом.

Почему?

Что ж, когда вы покупаете готовую лодку, вы упускаете возможность настроить ее под свои нужды. И, конечно же, ее построить намного дешевле, чем ее купить, особенно если вы можете сделать отличную лодку Jon из дешевой фанеры, как описано выше.

Если вы купите лодку, вы также потеряете истинное удовлетворение, которое вы получите от постройки своей лодки.Итак, давай, попробуй.

Планы фанерных лодок – Постройте красивую быструю легкую лодку.

Планы фанерных лодок и деревянных каноэ.

Парусная лодка. Мощность . Строка . Весло. Ночевка

Курс по постройке лодок в книге

Щелкните изображение , чтобы получить дополнительную информацию о наших недорогих, подробных планах лодок и деревянных каноэ

---

Парусные и гребные каноэ 50/50 для одного или двух с большей устойчивостью для плавания – посетите стр.

Kombi Canoe – это разработка наших последних парусных каноэ, позволяющая повысить уровень гребли на уровне парусности.

Отлично подходит для семей, так как его можно использовать как чистое каноэ для гребли, а также хорошо плыть с одним или двумя взрослыми на борту.

Подробнее о Kombi Sail и Paddle Canoe здесь.

---

Парусное каноэ, чтобы порадовать моряков-лодочников – 75 фунтов и простая лодка, невероятно красивая – посетите страницу

Виола 14 Плавание на каноэ – это весело и увлекательно. Но легче, чем лодку, перевозить и хранить.

Характеристики каноэ и устойчивость шлюпки.14 футов – 75 фунтов (34 кг)

Виола чрезвычайно устойчива, позволяя экипажу вставать, ступать и снимать мачту с проушинами на воде. Попробуйте это в симметричной форме корпуса гребного каноэ! Если правильно выправить, то после опрокидывания она почти высохнет.

Три парусных оснастки с двухкомпонентными мачтами 4,7 и 6,0 кв.м со сплошными лентами. Балансир 6,3 м с тремя рифами для дальнего плавания. Корпус 75 фунтов. Четыре листа фанеры 4 мм

Подробнее о Плане каноэ Viola 14 здесь

Наборы для каноэ Viola 14
Европа – Viola 14 Наборы фанеры и древесины для парусного каноэ
Америка – Viola 14 Sailing 14 Предварительно вырезанные комплекты фанеры и древесины

---

Скорость и стабильность одновременно

Красивая фанерная доска для гребли Stand Up Paddleboard, предназначенная для гребли на большие расстояния.

Пользователь чувствует стабильность, вода думает, что это штырь с низким сопротивлением. 12 футов

Мы создали доску, которая соответствует цифрам для хорошего каноэ или гребной лодки. Менее влажная поверхность с устойчивой средней частью и отличной переносимостью веса.

12ft и Stable для новичков, но с низким сопротивлением корпуса типа каяк / штырь (см. Фотографии кормы).

Подробнее о плане Taal Touring Stand Up Paddleboard можно здесь

---

Простые, современные характеристики и всемирно известные

Известные по праву.

Простой в сборке, но легкий, быстрый и красивый. Быстро с 1-4 взрослыми

Rows and Motors и будет кататься по кольцам вокруг лодок других персонажей. 15.8 футов

Дополнительная информация о плане лодки Goat Island
Группа в Facebook, где можно задать вопросы о лодке Goat Island

---

Очень простое каноэ из фанеры, которое хорошо управляется и выглядит правильно

Быстрое деревянное каноэ своими руками это работает лучше, чем большинство каноэ с плоским дном и многие каноэ из стекловолокна.

Даже на пляже хорошо смотрится. 15.5ft

Первому строителю понадобилось 4 1/2 часа, чтобы добраться до воды, но большинству требуется 2 выходных. Половина веса многих каноэ из стекловолокна. Легче, чем большинство пластиковых. 55 фунтов из фанеры большого магазина. Другой занял 5 1/2 часов.

Его спроектировали так, чтобы его было максимально легко построить, сохранив при этом большинство качеств красивого деревянного каноэ для гребли.

В частности, способность отслеживать – отличный первый план лодки.Щелкните здесь, чтобы сравнить наши быстрые и классические планы гребных каноэ

Дополнительная информация о фанерных планах Quick Canoe Plan

---

Легкие и приятные для гребли. План простой лодки из фанеры

Свет на суше, самая красивая фанера или деревянные каноэ где угодно. 15,5 футов

Отличные прогулочные лодки на дальние расстояния.

15’6 ″, простая конструкция для деревянного каноэ. 32–45 фунтов (15–20 кг)

Щелкните здесь, чтобы сравнить наши планы гребных каноэ.

Щелкните здесь, чтобы получить дополнительную информацию о каноэ Eureka Plywood

---

Деревянное грузовое каноэ для электрического троллингового двигателя Тяга 34 фунта

От 5 до 6 миль в час с тягой 34 фунтов Minn Kota или других электрических троллинговых двигателей. Каноэ из фанеры своими руками для рыбалки и стеллажа на крышу.

Сохраняет простоту и низкую стоимость материалов семейства Quick Canoe. 15,5 футов

Навесной транспорт. Очень подробные планы деревянных каноэ.

Щелкните здесь, чтобы получить дополнительную информацию о Plywood Quick Canoe Electric

---

Недорогой семейный парусный швертбот, регаты и обучение в клубе и обучение плаванию

Oz Goose – это небольшая лодка, которую очень легко построить.

Крейсерская прогулка или обучение с тремя взрослыми, или отличные клубные гонки под парусом с одним или двумя в лодке. 12 футов

Известная линия состоит в том, что мы можем построить 10 таких лодок на Филиппинах по цене импорта одной лодки Laser. Скорости лодки очень подходят для отличных тактических гонок, когда вы не собираетесь на семейный пикник с двумя взрослыми и кучей детей на борту

Для тренировки гусь будет нести инструктора и двух взрослых, чтобы плавать с хорошей чувствительностью и скоростью.При более сильном ветре мы обычно видим скорость по ветру от 10 до 13 узлов, а иногда и намного больше.

Также посетите группу Oz Goose на Facebook
Подробнее о Plywood Oz Goose – см. На веб-сайте

---

Простая, блестящая работа – один человек на крыше – портативность для парусного каноэ!

Рекомендуется испытать гоночный швертбот!

Небольшая лодка для любительского судостроения, достаточно легкая, чтобы один человек мог поставить на крышу 70-фунтовый фанерный корпус каноэ.План лодки Sailing Canoe

Щелкните здесь, чтобы узнать больше о фанере BETH Sailing Canoe Plan

---

Превратите каноэ или лодку в серьезную парусную лодку

Превратите большинство каяков или каноэ в МГНОВЕННУЮ ПАРУСНУЮ ЛОДКУ.

Все снимается как одно целое, за исключением ступеньки мачты.

Также подходит для некоторых небольших или узких гребных лодок.

Очень дешевый план для начинающих.

Узнайте больше о плане размещения парусной буровой установки

---

Преобразуйте каноэ, каяк или шлюпку в быстроходный тримаран парусника с Амасом.

Создайте каноэ с веслом или парусным аутригером из стеклопластика или дерева каноэ или каяка.

Даже пожилой грумман!

Превратите свое старое каноэ в потрясающую парусную машину, платформу для рыбалки или дайвинга.

Каждый компонент весит менее 10 фунтов, и все элементы легко снимаются с лодки, за исключением 4 небольших деталей и ступеньки мачты.

Эти амас и перекладины подходят для каноэ и лодок из стекловолокна и дерева, стекловолокна, алюминия и некоторых пластиковых каноэ.

Высокопроизводительный парусный спорт (см. Видео на странице плана) или в качестве устойчивой рыболовной платформы, или для создания сверхбыстрого парусного многокорпусного судна.

Если вы покупаете фанерную лодку для выносных опор, вы можете бесплатно установить ее для плавания. Очень дешевый план для значительного увеличения производительности.

Узнайте, как превратить ваше каноэ, байдарку или лодку в быстроходное каноэ с выносными опорами

---

Легкая грузоподъемная крыша, простая в сборке и устойчивая – Идеальный первый план фанерной лодки

Подвесной мотор Пунты – самые простые фанерные лодки .

Хорошие характеристики, простая конструкция, устойчивая рыболовная платформа.

И легкий для перевозки автомобилей на багажниках на крыше.

Простой первый план лодки для начинающих судостроителей.

От 6 до 8 л.с. – 10 в некоторых регионах

Щелкните здесь, чтобы узнать больше План лодок с подвесным мотором

---

Легко собрать гребную доску для сидения из двух слоев

Простые фанерные вейв-лыжи или гребные доски из двух листов фанеры .

Покрасьте и храните на крыше автомобиля в готовом виде после работы.

8 футов

Небольшие легкие лодки обычно используются чаще, чем сложные и дорогие лодки.

Узнайте больше о лыжном плане «Русская фанерная волна»

---

Простая красивая гребная лодка из фанеры для весла

Простая легкая гребная лодка для одного человека и, возможно, пассажира на основе лодки Goat Island Skiff.

Или Взрослый и пара детей.

Красивая и быстрая гребная лодка на воде.

Простая легкая гребная лодка для одного человека и, возможно, пассажира или пары детей. По мотивам лодки “Козий остров”. Я часто спрашивал об использовании корпуса парусника Goat Island Skiff для гребли. Гребет хорошо, но слишком много дует.

Это намного лучше. Красивая и быстрая гребная лодка на воде.

Узнайте больше о планах весельной лодки из фанеры

---

Планы лодок для ДВУХ простых сборных круизеров с подвесным двигателем малой мощности в одном пакете – 23 и 27 футов

Лодка для пикника, лодка для вечеринок, речной круизер, палаточный лагерь, мини дом вдали от дома.

Прорезает рубку рек и озер с нулевым рывком и качкой.

Пакет включает версии Dayboat 23 и 27 футов в один пакет плана включает Венецию ниже.

Простая конструкция из фанеры. 4-тактный двигатель мощностью 10 или 15 л.с., скорость от 8 до 10 узлов. Пакет плана катера для запуска катеров Venezia и Dayboat

Подробнее о плане Dayboat / Launch Boat 23ft Plywood

---

Растянутая версия 23ft – оба включены в план выше

An 8.Лодка 2 м (27 футов) для спокойного плавания по рекам и каналам.

Отличный внешний вид, спальное помещение, отдельный туалет – ваша планировка.

4-тактный двигатель от 10 до 15 л.с. Два деревянных круизных моторных катера по цене одного – Venezia и Dayboat Launch Boat Plan Package

Подробнее о 27-футовом проекте круизного катера Venezia для канала

---

Минимальная фанерная лодка с сафари-сафари 35 футов

Очень экономичный, почти безбудовый круиз моторная лодка.

Свет на газ и свет на стройматериалы.

Пересмотренный план деревянной лодки для чрезвычайно экономичного и эффективного речного судна малой мощности.

35 футов. 1 x 15 л.с. или 2 x 10/15 л.с. Простая сборная фанерная конструкция.

Узнайте больше о проекте лодки TC35 River Cruiser Plywood.

---

OZ RACER – 8-футовые парусные шлюпки.

Меньшие версии шлюпки Goose Sailing Dinghy на 12 футов унции – 8 футов для более удобного хранения.

12 футов унции Goose для емкости и производительности

• Такая же простая конструкция
• Те же парус и крылья
• Намного более высокая производительность
• Намного большая вместимость

Oz – то же небольшой корпус лодки, но с большим пространством в кабине и немного более простой конструкции.

4 листа фанеры.

Эти планы лодки представляют собой учебный курс современного судостроения.Вместимость 1 взрослый и один ребенок или, возможно, 2 взрослых

Узнайте больше об OzRacer RV

OzRacer Mk 2 имеет шверт для большей производительности, но немного меньше места для дополнительной команды.

Три листа фанеры. Планы простых фанерных лодок. Вместимость 1 взрослый и один ребенок или, возможно, 2 взрослых

Подробнее

---

Упрощенные лопасти и весла на основе классической конструкции – бесплатный план

• Бесплатные планы деревянных весел
• Одиночные весла
• Двойные весла.

Я не хотел доплачивать за красивые весла в комплекте с нашими красивыми деревянными планами для каноэ

Загрузите бесплатные планы весла и весла с этой страницы.

.
