Настенные держатели для инструментов своими руками
Здравствуйте! В сегодняшней статье автор покажет одну из идей хранения инструментов.
Автор взял пару схожих держателя для 6-гранных ключей с T образной рукояткой, несколько торц. отвёрток, рашпилей и тд.
Он разложил все инструменты для того, чтобы узнать длину реек.
Как вы видите на фотографии, он отмечает места под посадочные отверстия и наносит разметку с помощью угольника.
Измеряется диаметр всех рукояток и добавляется по 1 мм к исходному результату.
Перейдём к станку для сверления. Просверливаем сверлом Форстнера глух. отверстия на одну вторую толщины рейки.
В случае автора толщина рейки была 2см.
Потом он измеряет диаметр раб. части, и так же добавляет по 1 мм к исходному итогу.
Дальше просверливает сквозные центровые отверстия в ранее просверленных.
Переворачиваем рейку и проводим по 2 одинаковые линии к каждой дырке.
Настраиваем нужную высоту ножевого лезвия и начинаем вырезать участки, который были отмечены до этого.
Далее он шлифует рейки с каждой стороны.
Для шлиф. специальных реек была использована мягкая наждачная бумага.
Расширяем отверстия для простоты установления всех нужных инструментов. Расширяем не слишком сильно!
После окончания шлифовки, автор берётся за покраску.
После покраски надо оставить всё сохнуть примерно на день и потом установить поддержку на щит, который будет крепится к стене.
Разбираем весь беспорядок!
Для установки металлических уголков автор изготавливает Г образные полки.
Потом он измеряет размеры основания свёрл, далее высверливает в бруске специальные соответствующие пазы. Собираем всё в одно целое!
Для соединения коронок он берёт досточку, просверливает в неё рядок дыр или отверстий под углом 45 градусов и закрепляет в них дюбельки.
Как вам эта статья? Надеюсь она вам понравилась. Огромное спасибо за внимание!
Источник
Доставка новых самоделок на почтуПолучайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!
*Заполняя форму вы соглашаетесь на обработку персональных данных
usamodelkina.ru
Удобный самодельный держатель для отверток » Полезные самоделки
Привет всем любителям самоделок!
Сегодня я хочу рассмотреть процесс изготовления одного из вариантов держателя для отверток, на мой взгляд, весьма удобного в эксплуатации.
Сделать такой держатель, меня заставила необходимость размещения, а также последующего удобного использования одного набора отверток.
Этот набор отверток продавался в картонной коробке, без всякого держателя. Правда на рукоятке каждой отвертки имеется небольшое отверстие для того, чтобы можно было их вешать, допустим, на гвоздик. Но, как выяснилось из-за очень небольшого диаметра этих отверстий, вешать отвертки подобным образом, весьма неудобно.
Именно поэтому, я решил сделать для этого набора отверток, специальный держатель.
Причем вначале, я думал сделать простенький держатель, скажем, чтобы отвертки, просто вставлялись в неглубокие отверстия и стояли в них, или же, например, просверлить сквозные отверстия в дощечке, чтобы отвертки вставлялись в них и висели на рукоятках.

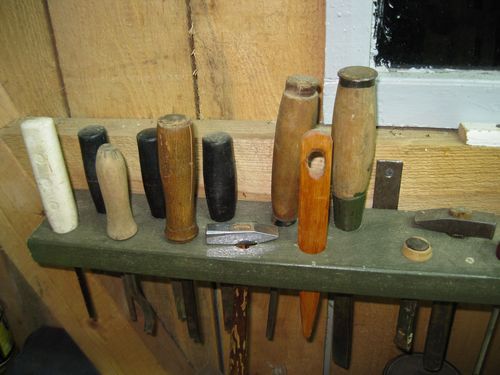

Кстати раньше, я уже делал подобные держатели для инструмента и вот один из таких примеров.
Однако в данном случае все осложнялось тем, что вешать такой держатель необходимо было достаточно высоко над верстаком, поскольку все нижние участки стены уже были заняты другим инструментом.
Но на такой высоте (примерно 1,6-1,7 метра), простенький держатель со сквозными отверстиями был бы не очень удобен. Поскольку во-первых на такой высоте, отверстия в которые необходимо вставлять отвертки практически не видны (в итоге каждый раз придется тыкать отверткой наугад, пока попадешь в отверстие), а во-вторых неудобство заключается в том, что для того чтобы вытащить или вставить отвертку, необходимо достаточно высоко поднимать ее над держателем. Естественно это очень неудобно (особенно для длинных отверток), поскольку каждый раз придется очень высоко задирать руку.
Именно поэтому, я решил сделать такой держатель, чтобы можно было доставать и вставлять в него отвертки через прорези, лишь чуть-чуть (буквально на 1-2 см.) приподнимая их над держателем.
Итак, приступим непосредственно к изготовлению.

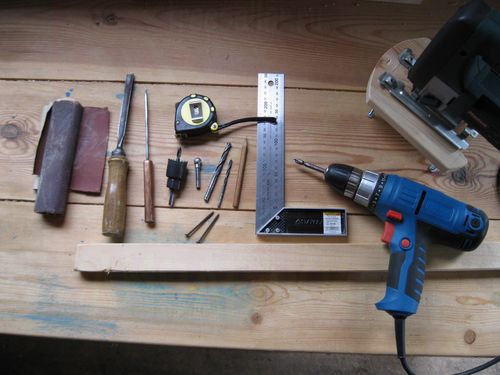

Для этого нам потребуются следующие принадлежности:
Материалы и крепежные элементы:
– Деревянная планка толщиной 2 см, шириной 4 см, и длиной 40-50 см.
Инструменты:
– Чертежный и мерительный инструмент (карандаш, рулетка и угольник).
– Шило.
– Электролобзик с пилкой для фигурного реза.
– Электродрель-шуруповерт.
– Кольцевая пила по дереву диаметром 29 мм.
– Сверла по металлу диаметром 4 мм, и диаметром 8 мм.
– Сферическая фреза по дереву.
– Полукруглая стамеска.
– Отверточная бита РН2, для заворачивания шурупов.
– Наждачная бумага.

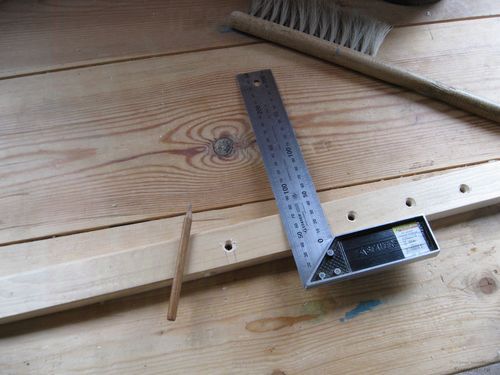

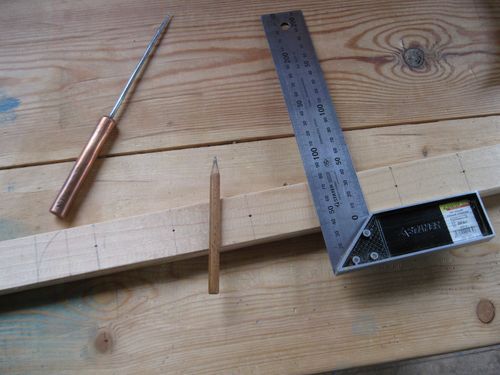

Сначала производим разметку. Я выбрал расстояние между отвертками в 6 см, а всего в держателе у меня будет помещаться семь отверток: шесть из набора и одна обычная, которая часто бывает нужна.

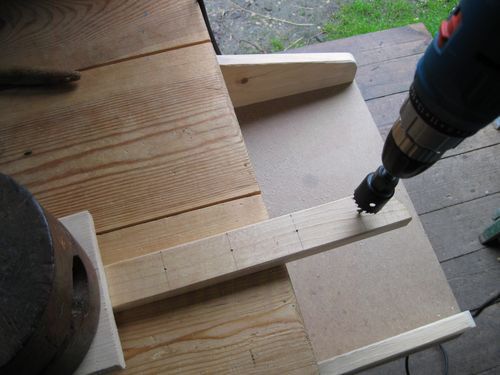

Затем тщательно накалываем центры будущих отверстий шилом и выпиливаем их кольцевой пилой на глубину 5-6 мм.
Кстати говоря, вместо кольцевой пилы в данном случае лучше было бы использовать перовое сверло по дереву соответствующего диаметра. В этом случае отпала бы необходимость использовать в дальнейшей работе полукруглую стамеску. Однако у меня в данный момент не было под рукой перового сверла нужного диаметра, поэтому пришлось воспользоваться кольцевой пилой.

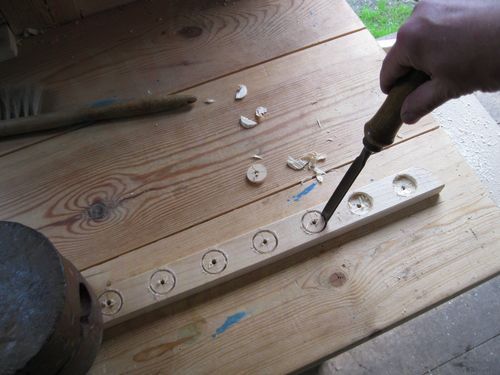

Когда все отверстия пропилены, зачищаем их полукруглой стамеской. Причем в данном случае нет необходимости в тщательной обработке, достаточно, чтобы днища глухих отверстий были более-менее ровными.

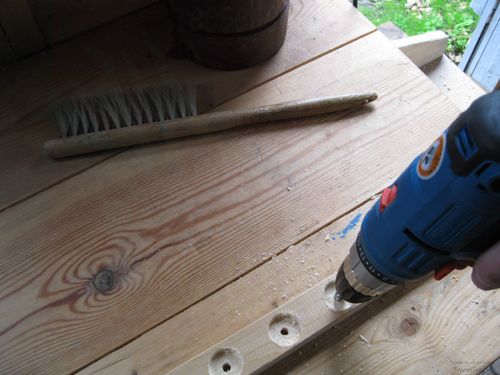

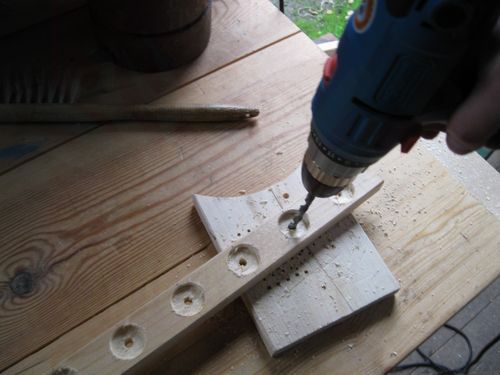

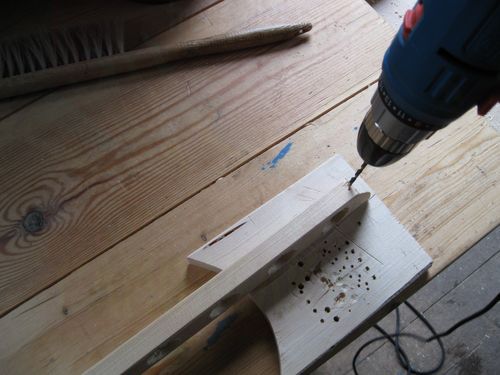

Теперь рассверливаем центральные отверстия под отвертки сверлом диаметром 8 мм, чтобы стержни отверток свободно проходили в них.
Также сверлим по бокам нашего держателя два отверстия диаметром 4 мм, для шурупов, чтобы можно было прикрепить наш держатель к стене.
После этого немного раззенковываем наши отверстия сферической фрезой по дереву.
Затем размечаем места под прорези, для вытаскивания отверток.

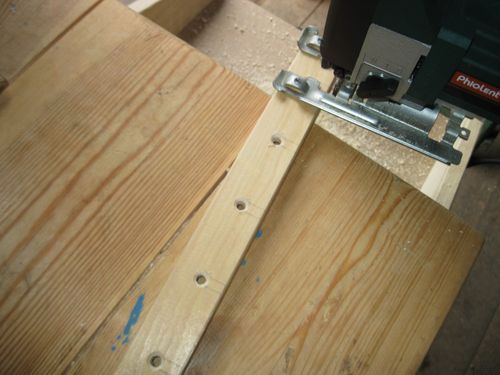

И выпиливаем эти прорези электролобзиком.
Наконец выпиливаем всю нашу заготовку держателя.
И вот как наш держатель выглядит в почти готовом виде.
 |  |

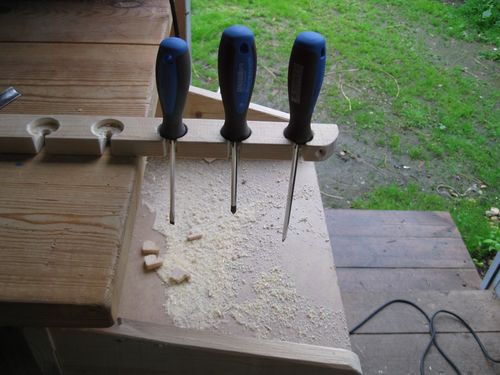

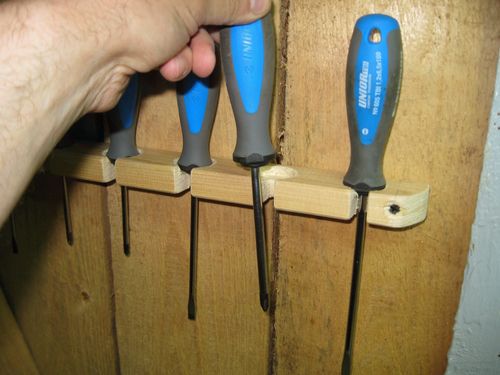

А вот я уже попробовал вставить в него несколько отверток.
Теперь необходимо тщательно обработать держатель наждачной бумагой и также можно покрыть его каким-нибудь защитным покрытием, для лучшей сохранности и долговечности.

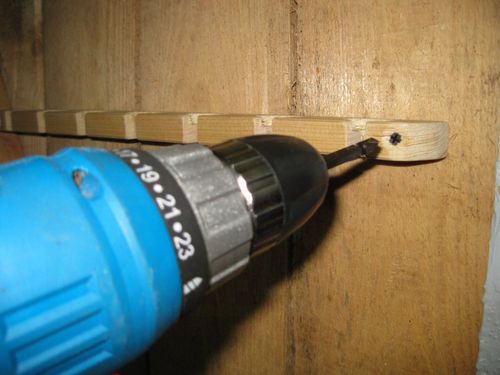

После того, как защитное покрытие высохнет, можно прикручивать наш держатель к стене.

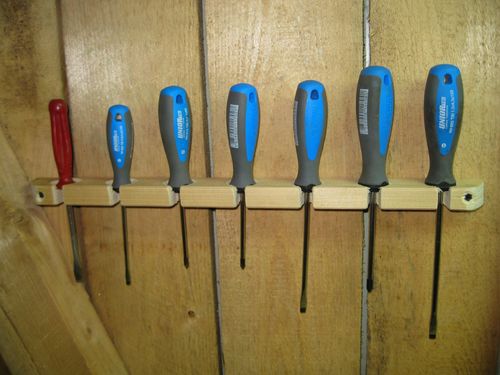

И вот наш держатель со вставленными в него отвертками.
 |  |
И действительно, пользоваться таким держателем очень удобно, поскольку для того, чтобы вытащить или вставить отвертку, достаточно ее просто слегка приподнять.
Так что если у кого существует проблема размещения отверток, рекомендую сделать подобный держатель. Естественно при этом вы можете сделать держатель такой длины, и рассчитанный на такое количество отверток, как вам нужно.
Кроме того, можно сделать несколько таких держателей и разместить их один под другим, на некотором расстоянии, в общем, можете сделать как вам удобнее.
Ну, а на этом всем пока и удачного лета!
www.freeseller.ru
Самодельные приспособления для хранения инструмента в домашней мастерской
Обустройство мест хранения инструмента является важной частью наведения порядка в домашней мастерской. Рассматриваемые в статье самодельные полочки и держатели просты, состоят большей частью из обрезков, а времени на их изготовление своими руками уходит совсем немного.
Настенный держатель для струбцин
Столярные струбцины зачастую свалены в кучу или стоят в углу домашней мастерской. Соорудите для них полку-держатель из отходов древесины и куска листового материала.
На нашем самодельном приспособлении помещается до шести реечных струбцин. Вы можете увеличить размеры подвески для хранения большего количества инструмента приблизительно на 30 мм для каждого из них. Учтите, что при значительном расширении держателя потребуется усилить планку или поставить дополнительную опору посередине.
Размеры заготовок для настенного держателя струбцин.
Нарежьте заготовки согласно размерам и отшлифуйте видимые поверхности. Совместите детали и высверлите раззенкованные отверстия.
Прикрутите планку к опорам шурупами 4,5х40 мм.
Переверните заготовки и закрепите тыловую панель.
Подвесьте держатель на стену сквозь высверленные монтажные отверстия.
Прямо под этим приспособлением найдется место для хранения С-образных струбцин.
Готовый настенный держатель столярных струбцин.
Держатели под них очень просты, а изготавливаются раздельно для каждого набора струбцин. Габариты подвески подбираются исходя из того, что ширина выступающей полочки должна быть чуть меньше расстояния между губками.
Держатель для хранения С-образных струбцин.
Настольная подставка для сверл
При работе дрелью приходится постоянно менять насадки. Часто бывает, что положите куда-нибудь сверло, а позднее его уже трудно найти. Смастерив своими руками небольшую подставку всего из четырех деталей, вы разместите в ней сверла, керны, карандаши, фрезы и другие аналогичные насадки.
Фото настольной подставки для сверл.
Для верхнего слоя приспособления оптимально подходит светлый пластик, на котором хорошо видны надписи, да и аккуратные отверстия в нём проще сделать. Для середины подберите кусок ДСП или МДФ толщиной 16 мм или чуть более. Скрепите эти две детали винтами и отметьте шилом месторасположение отверстий. Размечайте по квадратной сетке со стороной в 15 мм для сверл, а для остальных предметов ориентируйтесь по месту в зависимости от их габаритов.
Делаем настольную подставку для сверл.
Высверлите отверстия, подбирая сверла на 1 мм толще хвостовика размещаемой насадки.
Очистите нижнюю плоскость от заусенцев и закрепите на ней 3-миллиметровую фанеру. Прикрутите с торца деревянную планку для перовых сверл и нанесите на пластик маркировку для быстро поиска насадок.
Держатель для стамесок своими руками
Чтобы стамески не терялись и не тупились, сделайте для них простой подвесной держатель.
Фото подвесного держателя стамесок.
Подберите обрезок плотной древесины без сучков толщиной 20–40 мм. А также можно применить фанеру, МДФ или сосновую склейку. Выберите пазы за два подхода: сначала используйте электродрель с перовым сверлом, а затем выпиливайте пазы полотном с мелкими зубцами.
Чертеж подвесного держателя стамесок.
Прикрепите держатель на стене винтами сквозь просверленные в торце отверстия.
Готовый самодельный держатель стамесок.
Планка под отвертки
Часто используемые ручные инструменты практично хранить на задней панели стоящего вдоль стены верстака. Если кромка такой плиты имеет ширину хотя бы 10 мм, то на ней можно закрепить простейшую планку с дырками для хранения отверток.
Фото планки под отвертки.
Для этого держателя отлично подойдет обрезок ламината нужной длины. Высверлите в нём два ряда отверстий, рассчитывая размещение крупных отверток в дальнем ряду, а мелких – в ближнем.
Чертеж планки под отвертки.
Прикрепите панель-держатель саморезами прямо к торцу задней плиты рабочего стола.
Держатель для плоскогубцев
На этом приспособлении аккуратно располагаются пассатижи, круглогубцы, кусачки и все остальные подобные инструменты.
Фото держателя для плоскогубцев.
Для подвесной планки подберите березовую рейку, а для кронштейнов подойдет фанера.
Чертеж держателя для плоскогубцев.
Закруглите рубанком верхние кромки перекладины, чтобы плоскогубцы висели прямо.
Изготовление держателя для плоскогубцев.
Разметьте на деталях пазы, высверлите в них отверстия и пропилите материал ножовкой.
Доработайте грани квадратным напильником.
Подгоните пазы и отшлифуйте поверхности.
Соедините заготовки «на сухую» и прикрутите держатель на место саморезами.
Разместите нужный ручной инструмент на подвеске, а дырки в кронштейнах используйте для хранения отверток.
Самодельный держатель плоскогубцев.
Изменяйте при необходимости габариты и даже конструкцию рассмотренных проектов, приспосабливая держатели под свои нужды.
buildip.ru
Держатель для отверток своими руками / Инструменты, материалы, секреты умельцев. / Самоделка.net – Сделай сам своими руками
Сегодня небольшой мастер-класс как сделать держатель для отверток своими руками — простой но эффективный вариант.
Хранение отверток отдельная тема в мастерской. У кого-то они лежат в ящике стола, у кого-то на полочке, бывают специальные зажимы, крепления для стен, бывают подставки…
Но по моему мнению инструмент должен быть на виду и всегда доступен на расстоянии вытянутой руки, да так чтобы его можно было легко взять и поставить на место. Всем этим требованиям удовлетворяет предлагаемый вариант полочки — держателя для отверток.
Материал для полочки фанера — 9-ка — из нее делаем основу для подвешивания на стену и фанера потолще -20 мм. — для самого держателя отверток.
Размеры – для начала берем полоску толстой фанеры в которой размечаем будущие отверстия под ваш набор отверток. Размеры не привожу т. к. количество отверток и их размер у всех разный. По ширине планки должно хватать под отвертку, паз и пропил, по длине — под все отвертки, и ручки их не должны мешать друг другу.
1 Итак в размеченной полосе фанеры 5 на… см. сверлим сначала пазы — углубления под каждую отвертку сверлом фостнера, а затем и сквозные отверстия для каждой отвертки. Сверло можно выбрать одно или использовать несколько с небольшим запасом.
2 На следующем шаге нужно сделать пропилы до каждого отверстия. При таком варианте отвертка держатся на полочке достаточно жестко.
3 После того как все пропилы готовы их края нужно закруглить, чтобы получились своеобразные голышки. В них не нужно целиться каждый раз когда вешаешь отвертку.
4 Завершающий этап шлифовка и сборка всей конструкции. Планку для отверток прикручиваем на шурупы к основе из 9 мм. фанеры. Если желаете можно покрасить или покрыть лаком.
5 Про крепление. Полочка в принципе готова и можно вешать ее на стену. Но сделаю небольшое отступление — при изготовлении этой полочки для отверток использовалось самодельное крепление на «французскую планку» Это очень простое и эффективное средство для подвешивая всего что угодно — достаточно распилить планку под 45 градусов одну часть прикрурить на стену, а вторую, ответную на основу полочки. Так держатель для отверток станет еще и быстросъемным и сможет передвигаться по стене.
Но мы отклонились от темы, закончу рассказ про секрет держателя — почему же отвертки не выпадают? Дело в том что на ручке многих современных отверток имеется выступ, показан красной стрелкой. Под них и делались специальные пазы в планке, показаны зеленым. Благодаря этой конструкции отвертки надежно сидят в держателе если их наклонить или даже вообще перевернуть.
Все на этом рассказ как сделать держатель для отверток своими руками заканчиваем, но историю про французскую планку думаю еще продолжим…
samodelka.net
Универсальный держатель отверток
Сохранять чистоту в мастерской – дело очень сложное. Не менее сложно следить за тем, чтобы все инструменты и материалы, используемые при работе, были в организованном и собранном виде. В этой статье мы поговорим об универсальном держателе, предназначенном для отверток, который позволит хранить отвертки в одном месте, что значительно облегчит работу и позволит сэкономить время, которое, как правило, мастера тратят на поиски.
Нам понадобится:
1. фанера толщиной 9мм;
2. фанера толщиной 20 мм;
3. дрель или шуруповерт;
4. сверло фостнера;
5. сверло.
Первый кусок фанеры, который тоньше, будем использовать для изготовления основы, а из второго куска, то есть толстого, изготовим сам держатель.
Начнем с разметки. Берем толстый кусок, и делаем отметки отверстий, которые просверлим для отверток. Давать конкретные размеры нет смысла, поскольку держатель у разных людей получится разным, поскольку будет предназначен для разного количества отверток различной величины. Нужно лишь учесть, что отвертки должны подвешиваться на держателе, поэтому нужно сделать также пазы и пропилы так, чтобы ручки отверток не прикасались друг друга.
Начинаем изготовление со сверления пазов. Это своеобразные углубления, которые предназначены для каждой отвертки по отдельности. Делать это можно специальным сверлом, который известен как сверло фостнера.
Уже после этого можно просверливать сквозные отверстия для каждой отвертки.
После этого делаем пропилы, которые будут идти к отверстиям. Это позволит обеспечить дополнительную фиксацию.
Края пропилов закругляем, получив таким образом формы горлышек. Это предназначено для упрощения работы с держателем, чтобы каждый раз часами не целиться, чтобы попасть в отверстие.
Готовую планку закрепляем к тонкой фанере шурупами. При желании можно нанести слой лака или краски на нее.
На этом изготовление полки – держателя для отверток завершено. Можно также усовершенствовать ее, сделав нечто наподобие французской планки. Для этого берем еще одну планку и пилим ее под углом 45 гр. Одну сторону планки прикручиваем к стене, в вторую сторону – непосредственно на полку. Это позволит подвешивать полку с большей легкостью, а также с большей легкостью снимать ее со стены.
Источник
Доставка новых самоделок на почтуПолучайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!
*Заполняя форму вы соглашаетесь на обработку персональных данных
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.usamodelkina.ru
Простейший органайзер для отверток своими руками — Сделай сам
Сегодня небольшой мастер-класс как сделать держатель для отверток своими руками — простой но эффективный вариант.
Хранение отверток отдельная тема в мастерской. У кого-то они лежат в ящике стола, у кого-то на полочке, бывают специальные зажимы, крепления для стен, бывают подставки…
Но по моему мнению инструмент должен быть на виду и всегда доступен на расстоянии вытянутой руки, да так чтобы его можно было легко взять и поставить на место. Всем этим требованиям удовлетворяет предлагаемый вариант полочки — держателя для отверток.
Материал для полочки фанера — 9-ка — из нее делаем основу для подвешивания на стену и фанера потолще -20 мм. — для самого держателя отверток.
Размеры — для начала берем полоску толстой фанеры в которой размечаем будущие отверстия под ваш набор отверток. Размеры не привожу т. к. количество отверток и их размер у всех разный. По ширине планки должно хватать под отвертку, паз и пропил, по длине — под все отвертки, и ручки их не должны мешать друг другу.
1. Итак в размеченной полосе фанеры 5 на… см. сверлим сначала пазы — углубления под каждую отвертку сверлом фостнера, а затем и сквозные отверстия для каждой отвертки. Сверло можно выбрать одно или использовать несколько с небольшим запасом.
2. На следующем шаге нужно сделать пропилы до каждого отверстия. При таком варианте отвертка держатся на полочке достаточно жестко.
3. После того как все пропилы готовы их края нужно закруглить, чтобы получились своеобразные голышки. В них не нужно целиться каждый раз когда вешаешь отвертку.
4. Завершающий этап шлифовка и сборка всей конструкции. Планку для отверток прикручиваем на шурупы к основе из 9 мм. фанеры. Если желаете можно покрасить или покрыть лаком.
5. Про крепление. Полочка в принципе готова и можно вешать ее на стену. Но сделаю небольшое отступление — при изготовлении этой полочки для отверток использовалось самодельное крепление на «французскую планку» Это очень простое и эффективное средство для подвешивая всего что угодно — достаточно распилить планку под 45 градусов одну часть прикрурить на стену, а вторую, ответную на основу полочки. Так держатель для отверток станет еще и быстросъемным и сможет передвигаться по стене.
Но мы отклонились от темы, закончу рассказ про секрет держателя — почему же отвертки не выпадают? Дело в том что на ручке многих современных отверток имеется выступ, показан красной стрелкой. Под них и делались специальные пазы в планке, показаны зеленым. Благодаря этой конструкции отвертки надежно сидят в держателе если их наклонить или даже вообще перевернуть.
Все на этом рассказ как сделать держатель для отверток своими руками заканчиваем.
sdelaisam.club
Настенные держатели для инструментов своими руками
Перевёл alexlevchenko для mozgochiny.ru
Всем привет. В статье автор демонстрирует один из вариантов хранения инструментов в мастерской.
Изготовим два одинаковых держателя для шестигранных ключей с Т-образными рукоятками, торцевых отверток, рашпилей и т.п.
Разложим весь инструментарий, чтобы определить необходимую длину реек.
Отметим места под посадочные отверстия и нанесём разметку при помощи угольника.
Измерим диаметр рукояток и добавим по одному миллиметру к полученному результату.
Переходим к сверлильному станку. Просверлим сверлом Форстнера глухие отверстия на половину толщины рейки.
В моём случае толщина рейки составляла 2 сантиметра.
После этого измерим диаметр рабочей части, снова добавив по миллиметру к полученному результату.
Просверлим сквозные центрирующие отверстия в ранее высверленных.
Перевернём рейку и проведём по две прилегающие линии к каждому отверстию.
Настроим необходимую высоту лезвия и начнём вырезать отмеченные ранее участи.
Затем отшлифуем рейки с обоих сторон.
Для шлифовки сосновых реек желательно использовать «мягкую» наждачную бумагу.
Для упрощения установки инструментов немного расширим пазы.
После шлифовки, займемся покраской.
Оставляем всё сохнуть на сутки, а затем установим держатели на большой щит, что будет крепится к стене.
Разберём этот «беспорядок»!
Для крепления уголков изготовим специальные Г-образные полочки.
Измерим габаритные размеры основания наборов сверл, после чего высверлим в бруске соответствующие пазы. Соберём всё воедино!
Для крепления коронок возьмём дощечку, просверлим в ней ряд отверстий под углом в 45 градусов и закрепим в них дюбеля.
Надеюсь, вам понравилось эта статья. Спасибо за внимание!
