Проверка и ремонт неисправностей блока питания телевизора

В любом современном телевизоре есть импульсный блок питания.

Блок питания — это целый узел, предназначенный для обеспечения телевизора питающими напряжениями определенной мощности, необходимыми для нормального функционирования электроприбора.

Когда неисправен импульсный блок, наблюдаются всевозможные неполадки телевизионного приемника, в том числе, он совсем не работает или перестает включаться.

Возможные неисправности блока питания

Мастера ВсеРемонт24, приезжая на дом к клиенту, чаще всего сталкиваются именно с неисправностью блока питания. Это самая частая неисправность телевизоров всевозможных моделей, марок и типов.

Блок питания может быть в общей схеме телевизора или в виде отдельного модуля.

Блоки питания уникальны в каждом телевизоре, у каждого своя схема. Но на их работоспособность одинаково негативно влияют:

• нарушение владельцем правил эксплуатации (особенно температурного режима),
• относительно простые схемы,
• непрофессиональный ремонт техники.

Неисправности, характерные для большинства блоков питания:

1. Перегорание предохранителя.
2. Блок питания не запускается, напряжение на выпрямителе есть, ключевые элементы исправны.
3. Блок питания не запускается, так как срабатывает защита.
4. Сгорает силовой (ключевой) транзистор.
5. Заниженное или завышенное напряжение в первичных или вторичных цепях.

Очевидно, что разобраться в поломке и отремонтировать телевизор может только опытный телемастер. Самостоятельный ремонт крайне нежелателен, однако, возможен.

Проверка и ремонт блока питания

Если у вас есть некоторый опыт, все необходимые знания и инструменты (в частности, мультиметр и паяльник), попробуйте починить телевизионный приемник.

Алгоритм действий при проверке блока питания ТВ:

1. Выключить телевизор (вынуть вилку из розетки).
2. Разрядить высоковольтный конденсатор.
3. Вынуть плату из корпуса телевизора.
4. Осмотреть плату (визуальная диагностика).
5. Проверить мультиметром резисторы, конденсаторы, диоды, транзисторы и прочее.
6. Осмотреть обратную сторону платы. Проверить, нет ли трещин, пробоев между дорожками, надежность припайки деталей.

Резисторы могут:

• потемнеть,
• потрескаться,
• ухудшается качество пайки выводов.

Если все это заметно визуально, имеет смысл поменять резисторы на новые с отклонением от оригинала не более плюс-минус 5%.

Если внешне ничего не заметно, следует проверить резисторы мультиметром. Резистор неисправен, если сопротивление = 0 или ?.

Неисправные электролитические конденсаторы внешне вздутые. Проверяется также их емкость. Допустимые отклонения — плюс-минус 5%.

Исправный кремниевый диод имеет сопротивление в прямом направлении 3-6 кОм, а в обратном — ?.

Чтобы измерить сопротивление, нужно выпаять диод. Для проверки мультиметр устанавливают в режим измерения сопротивления с пределом в 20 кОм.

Второй вариант проверки мультиметром без выпаивания диода. В таком случае мультиметр нужно установить на режим измерения падения напряжения (должно быть до 0, 7 V). Если мультиметр показывает 0 или около нуля, диод придется все-таки выпаять и проверить снова. Если показания не меняются, наверняка произошло пробитие. Требуется замена детали.

Биполярные транзисторы проверяются в обоих направлениях (в прямом и обратном) на переходах:

• база-коллектор,
• база-эмиттер.

Проверка предполагает измерение падения напряжения в транзисторах. Также важно проверить чтобы не было пробоя в переходе “коллектор-эмиттер”.

Исправные транзисторы ведут себя как диоды, неисправные нужно перепроверять полностью — всю “обвязку”:

• диоды,
• резисторы,
• конденсаторы.

Чтобы проверить питающие напряжения импульсного блока питания, потребуется:

• его схема,
• две лампы накаливания ?100W.

Алгоритм действий:

1. Воспользовавшись схемой, найти выход на каскад строчной развертки.
2. Отключить выход.
3. Подключить лампу накаливания.
4. Блок питания подключить через вторую лампу.

Если лампа загорается и ярко горит, блок питания неисправен. Если же лампочка загорается и гаснет или слабо светит, входные цепи блока питания исправны.

Чтобы определить какой именно элемент пробит (отчего и горит лампочка), нужно обратиться к схеме.

Проверочное измерение напряжения производится с подключенной лампочкой на нагрузке B+. В схеме указано каким должно быть напряжение. Обычно это 110-150V. Если оно соответствующее, блок питания исправен.

Если напряжение повышено (200V), проверяют элементы первичной цепи блока питания. Если понижено — вторичные цепи.

Все неисправные детали выпаиваются, на их место припаивают новые.

Помните! Отремонтировать блок питания телевизора самостоятельно, не имея знаний и опыта, невозможно. Еще важнее то, что кустарный и любительский ремонт — прямая угроза здоровью и даже жизни людей!

Диагностика и ремонт блока питания телевизора

При диагностике телевизионных устройств на отыскание неисправного компонента тратится несоизмеримо больше времени, чем на его замену. Особенно, если поиск дефекта осуществляется своими силами, а не профессиональным телемастером. Безусловно, логичнее поручить ремонт специалисту, имеющему опыт и большую практику такого рода работ, но если есть желание, навыки обращения с паяльником и тестером, необходимая техническая документация в виде принципиальной электрической схемы, можно попытаться починить телевизор на дому самостоятельно.



Блок питания современного телевизора, будь то плазменная панель или ЖК, LED тв, представляет собой импульсный источник питания с заданным диапазоном выходных питающих напряжений и номинальной мощностью, отдаваемой в нагрузку по каждому из них. Плата питания может быть выполнена в виде отдельного блока, это характерно для приемников небольших диагоналей, или интегрирована в телевизионное шасси и располагаться внутри устройства.



Характерными признаками неисправности этого блока являются следующие:



• Телевизор не включается при нажатии на кнопку сетевого выключателя
• Светодиод дежурного режима горит, но нет перехода в рабочий режим
• Помехи на изображении в виде изломов и полос, фон по звуку
• Есть звук, но нет изображения, которое может появиться спустя некоторое время
• Требуется несколько попыток включения для появления нормальной картинки и звука



Разберем схемотехнику стандартного блока питания и его типовые неисправности на примере телевизора ViewSonic N3260W.



Для полноценного просмотра схемы ее можно открыть в новом окне и увеличить, либо загрузить себе на компьютер или мобильное устройство

Открыть в новом окне



Первое, с чего следует начать, это тщательный визуальный осмотр платы на выключенном из сети аппарате. Для этого блок необходимо демонтировать из телевизора, отсоединив разъемы, и обязательно разрядить высоковольтный конденсатор в фильтре – C1. В блоках этой серии телевизоров довольно часто выходят из строя электролитические конденсаторы фильтров вторичных источников питания. Они легко диагностируются по вздутой верхней крышке. Все конденсаторы, внешний вид которых вызывает сомнение, необходимо сразу заменить.

Узел дежурного режима выполнен на IC2 (TEA1532A) и Q4 (04N70BF) с элементами стабилизации выходного напряжения 5V на оптроне IC7 и управляемом стабилитроне ICS3 EA1. Отсутствующее или заниженное напряжение на выходе этого узла, измеренное на конденсаторах CS22, CS28, свидетельствует о его неправильной работе. Опыт восстановления этого участка схемы свидетельствует, что более всего уязвимы элементы IC2, Q7, ZD4 и Q11, R64, R65, R67, которые требуют проверки и замены в случае необходимости. Работоспособность деталей проверяется тестером непосредственно на плате блока. При этом сомнительные комплектующие выпаиваются и тестируются отдельно, для исключения влияния на их показатели соседних элементов схемы. Микросхема IC2 просто подлежит замене.



При наличии на выходе схемы дежурного режима напряжения 5V на лицевой панели телевизора загорается красный светодиод. По команде с пульта или кнопки на лицевой панели телевизора блок питания должен перейти в рабочий режим. Эта команда – Power_ON – в виде высокого потенциала около 5V приходит на 1 вывод разъема CNS1, открывая ключи на QS4 и Q11. При этом на микросхемы IC3 и IC1 подаются питающие напряжения, переводя их в рабочий режим. На 8 вывод IC3 непосредственно с коллектора Q11, на 12 вывод IC1 через ключ Q9 после запуска схемы PFC. Работоспособность схемы коррекция коэффициента мощности (Power Factor Correction) косвенно определяется увеличением напряжения с 310 до 390 вольт, измеренным на конденсаторе C1.

Если появились выходные питающие напряжения 12V и 24V, то и основной источник на IC3, Q1, Q2 функционирует в нормальном режиме. Практика показывает низкую надежность UCC28051 и LD6598D в критических условиях, когда ухудшается фильтрация вторичных источников, а их замена носит рядовой характер.



Обобщая опыт ремонта телевизионных блоков питания следует отметить, что самым слабым звеном в их составе являются конденсаторы фильтров, теряющие со временем свои свойства и номинальные параметры. Иногда неисправная “емкость” видна по вздутой крышке, иногда нет. Последствия плохой фильтрации выпрямленного напряжения могут быть самыми разными: от потери работоспособности самого источника питания, до повреждения элементов инвертора или сбоя программного обеспечения у микросхем памяти на материнской плате.



Самостоятельно разобраться во всех причинах и следствиях при ремонте блока питания современного телевизора, правильно его диагностировать без специальных инструментов и приборов весьма затруднительно.

Наш совет в таких случаях – вызывайте профессионального телемастера. Это не сильно ударит по карману при нынешних невысоких ценах на ремонт телевизионной техники и сэкономит время.

Обратите внимание! Маленькие картинки кликабельны.



Поделиться в соцсетях

Разбираемся с типовыми неисправностями блоков питания телевизоров

Ремонт телевизоров

По статистике сервисных центров выход из строя блоков питания является наиболее распространенной причиной неисправности телевизоров. В современных телевизорах используются импульсные блоки питания различных конструкций и схематических построений. Однако большая часть присущих им неисправностей сходна, поэтому методика борьбы с ними может использоваться в различных моделях телевизоров.

Давайте рассмотрим часто встречающиеся неисправности устройств, связанные с работой блока питания, их внешние проявления, а также способы устранения.

При включении телевизора сгорает предохранитель

Данная неисправность может быть вызвана следующими причинами:

• Проблемами в системе размагничивания кинескопа;
• Неисправностями сетевого фильтра и выпрямителя;
• Выходом из строя транзисторного ключа.

1. Для поиска причины возникновения проблемы первым делом проверяем, нет ли следов короткого замыкания в элементах сетевого фильтра и выпрямителя блока питания.
2. Затем проверяем исправность термистора (позистора), отвечающего за правильную работу системы размагничивания экрана.
3. Убеждаемся, что транзисторный ключ и все элементы его обвязки работают правильно. Если блок питания построен на ключевой микросхеме, то проверяем ее исправность.

При этом недостаточно просто найти вышедший из строя элемент. Важно отыскать причину появления неисправности. Скажем, неисправность ключевого транзистора может быть спровоцирована резким перепадом напряжения в сети электропитания или же выходом из строя (высыханием) электролитических конденсаторов первичных цепей.

Блок питания не функционирует, сетевой предохранитель исправен

В данном случае подозрение может пасть на сетевой фильтр, элементы выпрямителя и модулятор ШИМ (широтно-импульсный), которые следует проверить на предмет обрыва.

1. Убедимся, что на сетевом конденсаторе «висит» постоянное напряжение (примерно 300 В). Если напряжения нет, то следует искать обрыв в сетевом фильтре или проверить исправность резистора.
2. Проверяем, доходит ли напряжение до транзисторного ключа. Убеждаемся, что нет обрыва в первичной обмотке импульсного сетевого трансформатора.
3. Если неисправности не обнаружены, проверяем, подаются ли импульсы на затвор транзистора, работающего в качестве ключа.
4. Не помешает проверить исправность резистора пусковой цепочки, который обычно имеет высокий номинал по сопротивлению.

Срабатывает система защиты блока питания

В этом случае следует проверить исправность и отсутствие коротких замыканий во вторичных выпрямителях и нагрузках блока питания, а также в системах защиты (цепях контроля уровня выходных напряжений) и обратной связи (модуляторе).

В выпрямителях следует особое внимание обратить на исправность диодов и фильтрующих конденсаторов, а в системе защиты надо проверит исправность оптрона и его сопутствующих элементов (обвязки).



В цепях обратной связи проверке подлежат конденсаторы, стабилитроны и диоды.

Напряжения на выходе блока питания не соответствуют норме

В этом случае требуется проверить исправность сетевого конденсатора, элементов обеспечения работы ШИМ-модулятора и защитного оптрона.

При периодическом возникновении проблем в блоке питания

Для поиска причин неисправности следует использовать такой алгоритм:

• Внимательно рассмотреть места пайки элементов блока питания на предмет наличия круговых трещин;
• Отыскать в схеме блока питания элементы с почерневшим корпусом, что указывает на их перегрев;
• Если неисправность начинает проявляться только после разогрева телевизора, то вычислить виновный элемент можно его искусственным охлаждением (смачивание спиртом или ацетоном) или нагревом (паяльником). Характер поведения блока питания при этом может существенно сузить круг поиска неисправности.

Где отремонтировать телевизор?

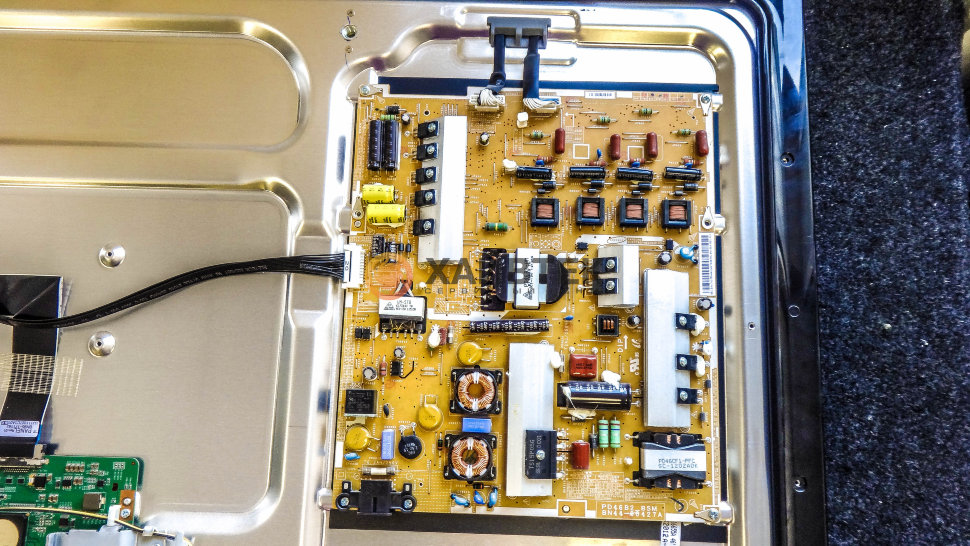

Блок питания ж/к телевизора

Блок питания современного телевизора (ТВ), независимо от марки его дисплея, представляет собой импульсный преобразователь напряжения с фиксированными выходными характеристиками. Их нормируемые значения определяют штатный режим работы всего устройства в целом. В случае появления каких-либо неисправностей по их изменению можно судить о характере поломки.

Устройство и принцип работы

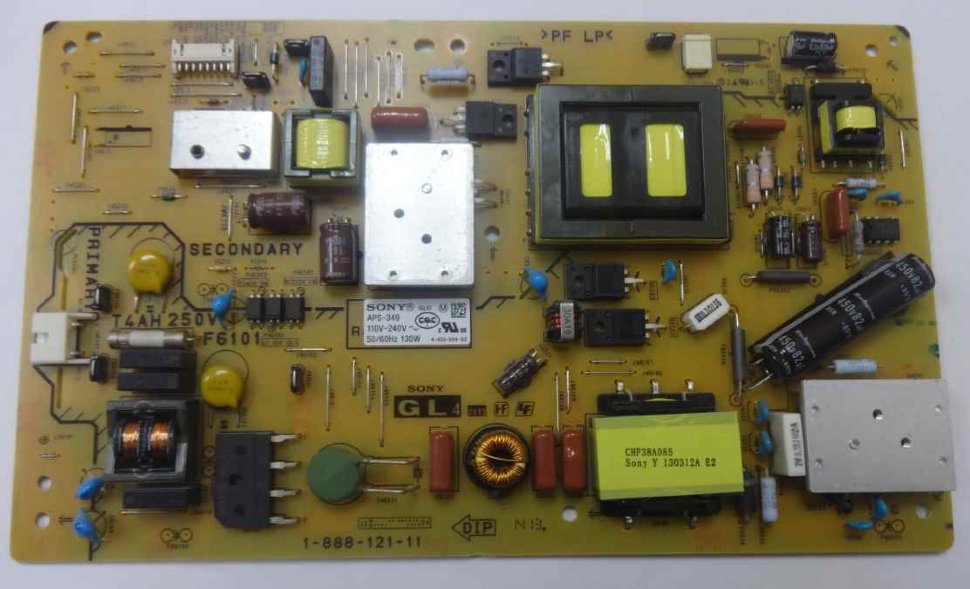

Плата импульсного блока питания (ИБП) нередко выполняется в виде отдельного электронного модуля, что является характерной чертой ТВ с небольшой диагональю экрана. В более габаритных моделях она интегрируется в шасси приемника и находится внутри его конструкции (смотрите фото ниже).

В плату БП входят следующие обязательные составляющие:

• Импульсный трансформатор.
• Фильтр сетевого питания, собранный на основе дросселей и конденсаторов.
• Узлы дежурного и рабочего режима.
• Модуль защиты от перегрузок.
• Элементы охлаждения (радиаторы).

Принцип работы БП заключается в приведении сетевого напряжения к виду, удовлетворяющему требованиям энергоснабжения основных электронных узлов телевизора (включая его матрицу).

Дополнительная информация: Величина и форма питающих потенциалов должны соответствовать рабочим напряжениям и их эпюрам, приводимым в специальных таблицах.

Иногда они указываются непосредственно на электрической схеме конкретного устройства.

Характерные неисправности и их выявление

Типовые неисправности блока питания рассмотрим на примере телевизора с ж/к экраном марки «ViewSonic N3260W». Внешние их проявления выражаются в следующих отклонениях от нормальных режимов работы воспроизводящего устройства:

• При нажатии на кнопку «Сеть» телевизор совсем не включается.
• Индикатор светится, но ТВ не переходит из дежурного в рабочий режим.
• Изображение появляется только спустя некоторое время.
• Включить телевизор удается лишь через несколько попыток, после чего появляются нормальное изображение и звук.

Первое, с чего начинается обследование при обнаружении большинства из этих неисправностей – это тщательный визуальный осмотр платы БП при полностью отключенном от сети устройстве. Если ничего подозрительно не обнаружено – следует перейти к более подробному анализу причин их появления. Для этого потребуется демонтировать питающий модуль из корпуса телевизора, отсоединив прежде все разъемы.

Затем необходимо разрядить высоковольтный фильтрующий конденсатор цепей питания, остаточное напряжение на котором опасно для человека. В силовых блоках большинства моделей ТВ, включая эту, причинами неисправности чаще всего являются:

• Выход из строя электролитов вторичных питающих цепей.
• Некачественная пайка отдельных составляющих платы (дросселей и полупроводниковых элементов, в частности).
• Выгорание силовых (ключевых) транзисторов.
• Обрыв или пропадание контакта в подводящих разъемах.

Обратите внимание: Убедиться в том, что электролиты состарились и вышли из строя удается по их вздутой крышке (фото сверху).

Последствия плохой фильтрации напряжения вследствие их неисправности бывают самыми различными. Они проявляются либо в полной потере работоспособности БП, либо в связанных с этим повреждениях элементов инвертора. Нередко они приводят к сбою программного обеспечения в чипах памяти материнской платы и необходимости его обновления.

Остальные неисправности также выявляются визуально. При выгорании транзисторов, например, в районе их ножек явно различим черный налет гари. Периодическое пропадание контакта в разъемах определяется по его восстановлению при легком покачивании из стороны в сторону. Для проведения такой проверки потребуется тестер, включенный в режим «Прозвонка». В остальных случаях неисправности выявляются по пропаданию нужных напряжений на выходе (или отклонению их от нормы).

Прядок диагностирования и устранения неисправностей

Общий порядок диагностирования и устранения обнаруженных неисправностей сводится к следующей последовательности ремонтных операций:

1. Все конденсаторы, внешний вид которых вызывает хоть какие-то подозрения, необходимо сразу же заменить.
2. При нарушении работы блока дежурного режима следует проверить напряжения 5 Вольт на управляемом стабилитроне.
3. Если на выходе этого узла напряжение на фильтрующих конденсаторах отсутствует или его значение сильно занижено – это значит, что нарушен режим работы.
4. Для его восстановления потребуется убедиться в исправности всех линейных элементов схемы.

Дополнительная информация: Их работоспособность проверяется с помощью того же тестера без полного выпаивания из платы блока.

Для этого достаточно выпаять только один контакт «подозрительного» резистора или конденсатора. Выявленные сгоревшие элементы удаляются из платы полностью и заменяются новыми. При обнаружении некачественной пайки следует залудить это место с флюсом, а затем убедиться, что контактная ножка надежно закреплена в зоне фиксации.

О восстановлении работоспособности схемы дежурного режима свидетельствует появление напряжения 5 Вольт, а также загорание красного светодиода на лицевой панели телевизора (фото сверху).

При каждой очередной замене других «подозрительных» элементов следует сразу же проверять произошедшие на выходе БП изменения. О восстановлении функции рабочего режима, например, судят по нормальному включению телевизора и появлению на его экране изображения и звука.

В заключение обзора отметим, что выявление и устранение неисправностей импульсных блоков питания, входящих в состав современных телевизионных приемников – это совсем непростая процедура. Она требует наличия специальной измерительной аппаратуры и некоторых навыков в ремонте электронной техники. Если вы затрудняетесь самостоятельно диагностировать причину отказа телевизора – лучше всего пригласить телемастера-профессионала. При нынешней, сравнительно невысокой стоимости на ремонт телевизионной техники, это позволит сэкономить время и не расходовать попусту свои силы.

Наши группы ВКонтакте и Одноклассниках

Заходите на прикольный канал Шахан TV

Ремонт блоков питания телевизоров – цена в Москве, сколько стоит замена блока питания в телевизоре на YouDo

Любите тв, но не любите, когда телевизор ломается? Понимаем, это неприятно. Чаще всего проблема кроется в неисправности блока питания. Как можно догадаться, если он выходит из строя, то все остальное даже не подумает работать.
Блок питания — плата с конденсаторами, трансформаторами и другими элементами, базовая функция которых — принимать входящее напряжение и передавать его дальше, к другим комплектующим аппарата.

Ремонт блока питания телевизора потребуется, если вышел из строя хотя бы один из элементов платы. Нельзя сказать, что эти ремонтные работы сложные и обойдутся вам дорого, но сам факт неработающего телевизора нервирует, а это дороже любых денег. При поломке не нужно пытаться самостоятельно восстановить работоспособность устройства, обратитесь к квалифицированному мастеру. Вы можете найти подходящего специалиста на YouDo. Он проведет диагностику, профилактический осмотр, замену, подберет запчасти и, если необходимо, ремонт. YouDo помогает найти исполнителя под ваше задание и запросы. Что касается стоимости работ, то ее вы устанавливаете сами. Скажем, замена блока питания в телевизоре в пределах Москвы обойдется в среднем в 3000 ₽.
Как понять, что нужна замена блока питания телевизора:

• устройство не включается;
• при запуске индикатор загорается, но телевизор не начинает работать;
• изображение заметно запаздывает за звуком;
• вы заметили помехи при воспроизведении. Полосы, изломы, артефакты, искаженный звук — достаточные причины, чтобы обратиться к специалисту для проведения ремонта блока питания телевизора;
• для получения нормального изображения или звука требуется неоднократное включение и выключение.

Среди причин, которые приводят к такому поведению аппаратуры, можно назвать:

• короткое замыкание;
• нестабильное напряжение в сети;
• перегорание предохранителя;
• износ конденсаторов.

Если вы заметили что-то из перечисленного, то доверьте устранение поломки профессиональному телемастеру.

Ремонт блока питания в телевизоре своими руками

Обычно на диагностику неполадки в телевизоре уходит значительно больше времени, чем на устранение выявленной неисправности. Конечно же, всегда можно доверить данную работу профессионалу, но в итоге вся процедура ещё больше затянется. Поэтому часто ремонт блока питания телевизора пользователи пытаются проводить своими руками. Стоит ли это делать? Как действовать при самостоятельной починке? На какие нюансы нужно обратить внимание, чтобы точно убедиться в неисправности блока питания и не причинить ещё большего вреда ТВ? На все эти и многочисленные другие вопросы вы узнаете ответы в данном материале.

Проявление неисправности БП

В отличие от прочих компонентов ТВ, любая поломка блока питания сразу же влияет на работоспособность телевизора в целом. Это значит, что после включения телевизора в сеть даже не будет загораться индикатор активности, не говоря уже о выводе звука, картинки или проявлении других признаков жизни. Проявление поломки может быть следующим:

1. телевизор не включается и не горит светодиод;
2. устройство не функционирует из-за срабатывания защиты в блоке питания, которая обычно сопровождается свистом импульсного трансформатора. Данное проявления так же может указывать на необходимый ремонт LED подсветки в ТВ;
3. из БП поступает слишком низкое либо чрезмерно высокое выходное напряжение.

Если устройство может включиться и в его работе просто проявляются какие-либо дефекты, то это, вероятнее всего, вызвано другим компонентом телевизора, а не блоком питания. Однако существует также ряд исключений, при которых проблема все же связана именно с БП:

• устройство не включается, хотя горит светодиод дежурного режима;
• изображение появляется через некоторое время после звука;
• для получения нормальной картинки и звучания телевизор необходимо включать и выключать несколько раз.

Отдельно также стоит упомянуть о возможных поломках других узлов телевизора, которые не вызваны неполадками БП, но непосредственно влияют на его работу. К таковым можно отнести узлы включения питания, цепи обратной связи, нагрузки БП и так далее.

Основные причины

Выход из строя блока питания – это одна из наиболее распространённых поломок современных LED телевизоров. Причина данной неисправности может быть вызвана множеством факторов, но среди них можно выделить 4 основных:

1. Нестабильное напряжение. Если напряжение в розетке постоянно «скачет», то оно способно не только ухудшить работу телевизора, но также привести к износу его комплектующих.
2. Короткое замыкание. Вызывает перегорание БП или других составляющих ТВ.
3. Сгоревший сетевой предохранитель. В этом случае не будет светиться индикатор дежурного режима.
4. Износ конденсаторов со временем. Очень распространённая проблема, которая никак не зависит от внешних факторов. Изношенные конденсаторы можно определить по их вздутию.

Разбор и определение неполадки

Первым делом необходимо разобрать телевизор, сняв заднюю крышку устройства, по периметру закреплённую на винтах. В зависимости от модели и производителя вашего ТВ получить доступ к БП можно уже после этого этапа.

Если же вы не заметили данную деталь после снятия крышки, то она находится поз защитным металлическим кожухом. В отдельных моделях также возможна установка ещё одной защиты специально для блока питания. На каждом из этапов вам потребуется по кругу откручивать винтики, на которых фиксируется извлекаемый компонент.

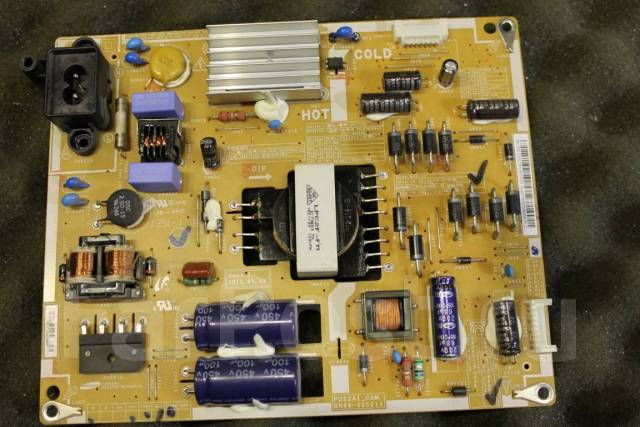

Как выглядит БП и его составляющие?

Прежде, чем начать ремонт блока питания телевизора, нужно разобраться в том, как выглядит данный компонент. Во всех современных моделях присутствует несколько БП, но все они размещаются на одной плате. Отличить её от других совсем не сложно, ведь кроме конденсаторов и других компонентов на данной плате также присутствует три трансформатора (окрашены в чёрно-жёлтый цвет).

Что же касается составляющих БП, то они следующие:

1. Дежурный блок питания. Для того, чтобы устройство находилось в дежурном режиме (светился светодиод) и ожидал какой-либо команды оно должно получать напряжение 5В. Подаёт его на телевизор именно дежурный БП.

1. Блок инвертора. Если телевизор пытается включиться, но после этого сразу же переходит обратно в дежурный режим, то проблема связана с данной деталью. Он отвечает за питание соответствующего компонента, поэтому при отсутствии питания процессор не может получить подтверждение работоспособности от инвертора и заменяет режим на дежурный.

1. Блок PFC. Мощность разделяется на активную и реактивную. Первая выполняет полезную работу, а реактивная просто переходит от генератора к нагрузке и обратно. Второй типа может быть индуктивным или, как это и характерно для телевизоров, ёмкостным (конденсаторы). Реактивная мощность нужна для функционирования телевизора, но она может ощутимо увеличивать энергопотребление, а также быстрее изнашивать конденсаторы, что негативно влияет на долговечность БП в целом.

Чтобы исключить обозначенные явления применяется специальный блок PFC (Power Factor Correction), который, как следует из его названия, занимается коррекцией коэффициента мощности.

Проверка напряжения в розетке на дежурном блоке

Телевизор может не включаться из-за нестабильного напряжения, поэтому решается данная проблема при помощи стабилизатора. Также причиной часто выступает неработоспособность удлинителя либо розетки. Причём разные источники питания в квартире могут быть подключены к разным автоматам в щитке, поэтому наличие света в доме ещё не означает снабжение электроэнергией нужной вам розетки. Если с питанием проблем нет, тогда нужно при помощи тестера прозвонить выход дежурного блока питания.

В итоге должно получиться 5В, а если вы получили значение меньше или полностью отсутствующее напряжение, тогда проблема заключается в изношенных конденсаторах. Определить их можно при визуальном осмотре, ведь такие компоненты будут вздутыми.

В том же случае, когда и здесь не обнаружена проблема, необходимо проверить предохранитель. Для этого его также нужно прозвонить, проверив, нет ли где-то короткого замыкания. Дополнительно необходимо осмотреть заднюю часть платы, сняв её с каркаса.

Устранение неполадки

В первую очередь необходимо разрядить входные конденсаторы. Если этого не сделать, то в процессе ремонта возможно короткое замыкание или другие проблемы, которые приведут к более серьёзным поломкам. Для разрядки можно использовать низкоомный резистор, тестер или обычную лампочку, поднесённые к контактам на несколько секунд. После этого можно выпаивать повреждённые конденсаторы и заменить их рабочими с аналогичной мощностью.

Важно! Любой ремонт блока питания связан с рядом рисков. При неосторожных действиях вы можете нанести ещё больший вред телевизору или даже собственному здоровью. При любых сомнениях в собственных силах следует доверять процедуру починки опытному мастеру.

Видео урок от мастера подробно расскажет о всем процессе ремонта БП:

Вывод

Ремонт блока питания телевизора – это одна из популярнейших услуг в мастерских. Именно этот компонент чаще прочих отказывает в современных ТВ. Столкнувшись с похожей ситуацией, исправить проблему можно и самостоятельно. Поможет вам в этом наше подробное руководство, содержащее необходимые рекомендации и пояснения.

Ремонт блока питания телевизора в Санкт-Петербурге в сервисном центре

Услуги по ремонту телевизоров предоставляются в пределах Санкт-Петербурга или до 20 км за КАД. Для работы используются оригинальные запчасти, которые всегда есть на складе нашей компании. Работаем с техникой всех известных брендов.

Информация о стоимости ремонта озвучивается после диагностики. Чтобы узнать примерную цену услуг, в беседе с оператором сообщите марку и модель ТВ-приемника, опишите характер поломки. После завершения ремонтных работ будет выписан гарантийный талон.

Функции блока питания телевизора

Блок питания в телевизорах любой модели – это модуль, который отвечает за преобразование тока стационарной сети в ток, соответствующий по параметрам напряжения и мощности конструктивным компонентам техники. В ряде моделей установка импульсного блока питания выполняется в качестве отдельного модуля, в других телевизора компонент интегрируют в телевизионное шасси.

Признаки неисправности блока питания

На то, что БП выходит из строя, указывает ряд конкретных признаков. Это:

• Отсутствие включения телевизора после подключения к электросети. При этом индикатор работает.
• Во время работы ТВ-приемник самопроизвольно отключается.
• Включение техники происходит только после нескольких попыток.
• На картинке заметны различные искажения.

Точную причину неполадок в работе устройства определит мастер. Для этого он проведет диагностику. Специалисты нашего сервисного центра выполняют диагностику бесплатно.

Типы поломок блока питания телевизора

На источник питания постоянно осуществляются большие нагрузки, поэтому он и выходит из строя. При этом типы поломок модуля различаются, соответственно, различается и стоимость ремонтных работ. К самым частым неисправностям БП можно отнести следующие:

• Вышедший из строя сетевой предохранитель. Нужно определить, какой элемент перегорел, и заменить его. Замена всего модуля при такой неисправности не производится.
• Сработала защита. Обычно проводится замена микросхемы. Также мастер диагностирует каналы питания, проверяя, не произошло ли в них короткого замыкания.
• Сбои в работе блока питания, при которых телевизор периодически отключаются. Задача мастера – проверить плату на наличие трещин, других повреждений, выявить участки перегрева, исследовать сторонние компоненты конструкции. Возможно, перегрузка модуля связана с поломкой других деталей телевизора.

Определить причину поломки самостоятельно и, тем более, ликвидировать ее – сложная задача. Своими силами, без специальных навыков и знаний, справиться с ремонтом блока питания невозможно. Кроме того, неквалифицированное вмешательство может окончательно вывести телевизор из строя, и тогда потребуется покупка новой техники или дорогостоящий ремонт. Чтобы избежать озвученных проблем, лучше сразу обращаться к профессионалам.

Сломаться блок питания может по разным причинам. Это и неправильные условия эксплуатации, и производственный брак, и скачки напряжения в сети.

Профессиональный ремонт блока питания телевизора в СЦ

Сначала мастер определяет характер проблемы и делает выводы о том, можно ли отремонтировать блок питания или потребуется полная замена. При диагностике мастер визуально осматривает плату, чтобы выявить кольцевые трещины, прогары в токопроводящих дорожках. Далее мультиметром проверяют транзисторы, резисторы, конденсаторы, диоды. Только после доскональной проверки компонента мастер может рассчитать точную стоимость работ. При отсутствии технической возможности восстановления модуля специалист озвучивает точную стоимость его замены, с учетом сложности работ, цены на новую запчасть.

Если необходима замена БП, ждать и заказывать деталь не придется. Наш сервисный центр работает с поставщиками оригинальных запчастей к телевизорам разных брендов, поэтому комплектующие всегда в наличии на нашем складе. При этом мы не завышаем расценки на запчасти и предлагаем их по оптовым ценам.

После установки нового БП телеприемник тестируют на предмет работоспособности. Если все в порядке, клиент принимает работу, а мастер выписывает гарантийный талон на оказанные услуги и установленные запчасти.

Чтобы вызвать мастера по ремонту телевизоров, нужно оставить заявку на сайте или позвонить нам. Специалист приедет в ближайшие пару часов после вашего обращения и в сжатые сроки ликвидирует поломку.

Часто задаваемые вопросы

Как вызвать мастера на дом?

Вы можете заполнить онлайн заявку на сайте — наши специалисты свяжутся с вами в самое ближайшее время. Также можете позвонить нам сами.

В какое время я могу сделать заявку?

Время приема заявок: с 08-00 до 22-00 без выходных.

В каких районах вы работаете?

Мы работаем по всему Санкт-Петербургу и в области (до 20 км).

Сколько стоит услуга вызова мастера?

Диагностика и вызов мастера осуществляются бесплатно.

Сколько стоит ремонт блока питания и сколько он длится?

Стоимость ремонта зависит от степени поломки и модели телевизора, окончательную стоимость сообщит мастер, после диагностики. Ремонт осуществляется в день обращения.

Ремонт ЖК-телевизора с плоским экраном с проблемами питания

Как отремонтировать телевизор с плоским ЖК-экраном, который не включается? У меня есть телевизор с плоским экраном диагональю 55 дюймов, который не работает должным образом, и я хотел бы его отремонтировать. Телевизор работает но думаю может быть плата или крышка внутри плохая. Можете ли вы дать мне совет относительно того, в чем может быть проблема? Я объясню, что я нашел до сих пор. На телевизор подано питание, и он прекрасно работает в режиме ожидания, красный свет включается, когда он подключен, но не включается. После включения индикатор на несколько секунд загорится оранжевым, а затем загорится зеленым светом.Иногда он начинает светиться только оранжевым светом, а затем снова горит красным светом в режиме ожидания. Телевизор будет работать, но только после 15-40 раз включения и выключения. Вы думаете, что плата питания или блок питания неисправны, поэтому телевизор не включается должным образом? Любая помощь приветствуется.

Как отремонтировать ЖК-телевизор с плоским экраном с проблемами питания

Мы видели много больших телевизоров с плоским экраном, которые делали это. Обычно это один или несколько неисправных конденсаторов на плате питания.

• Колпачок стоит несколько долларов, и его легко заменить, если вы сможете отпаять и припаять.
• Необходимо определить неисправный конденсатор.
• Плохая крышка будет выглядеть выпуклой или излишне толстой и деформированной.
• Маленький крестик на верхней части крышки обычно трескается, когда они выходят из строя.
• (Это из-за химической реакции в конденсаторе, которая расширяется, что приводит к вздутию).
• Найдите неисправный колпачок и замените его.

СНАЧАЛА ОТКЛЮЧИТЕ ТЕЛЕВИЗОР… Затем осторожно и осторожно откройте корпус телевизора. Получите доступ к внутренней части телевизора, чтобы вы могли видеть все панели внутри. Посмотрите на конденсаторы на силовой плате, нет ли признаков вздутия. Если вы не видите выступающих крышек, возможно, вам потребуется всего лишь заменить всю силовую плату , что не является дорогостоящим.

LCD LED TV Ремонт силовых плат

Иногда крышки не всегда выпирают, и вы не можете измерить емкость обычным вольтметром. Вы МОЖЕТЕ заказать все электролитические конденсаторы, необходимые для платы питания телевизора.Это займет много времени и может даже не сработать. Новая силовая плата будет иметь наибольший смысл. Вам нужно найти специальную деталь для ЖК- или LED-телевизора с плоским экраном? Вот магазин запчастей для запчастей для ЖК-телевизоров.

Источник питания телевизора: Плата питания преобразует сетевое напряжение переменного тока, составляющее 110 вольт переменного тока, в более низкие напряжения, необходимые для работы телевизора, очень важно, чтобы микропроцессор оставался в стойке на 5 вольт. просыпаться, поэтому, когда он получает команду, такую ​​как включение питания, чтобы включить источник питания, тогда источник питания генерирует необходимые вторичные напряжения, которые могут варьироваться в зависимости от телевизора, некоторые составляют от 12 до 18 вольт, необходимых для аудиосхемы, и 24 вольт, подаваемых на плата инвертора и многие другие напряжения.

Платы питания ЖК-телевизора с плоским экраном

Вот несколько видеороликов по ремонту ЖК-телевизора с плоским экраном с проблемами питания…

Ремонт ЖК-телевизора – нет питания, общие симптомы блока питания и Решения
Как заменить блок питания
Учебное пособие по блоку питания ЖК-телевизора Справка по ремонту ЖК-телевизора

Элемент Hisense Dynex Insignia Ремонт блока питания ЖК-телевизора
Включает устранение неисправностей и ремонт платы источника питания

Тестирование плат блока питания ЖК-телевизора ~ ШАГ ЗА ШАГОМ
Необходимо точно знать, неисправна ли ваша плата блока питания, прежде чем покупать замену?

Простой способ Как проверить конденсаторы, диоды, выпрямители в сети с помощью мультиметра
Лучший простой способ Как точно проверить диоды, конденсаторы, мостовые выпрямители в платах питания телевизоров,
«как использовать мультиметр» для проверки или считывания частей телевизора на платах питания, обычно в ЖК-телевизорах, плазменных телевизорах, DLP-телевизорах

Устранение неполадок ЖК-телевизора
Три основных способа устранения неполадок ЖК-телевизора, которые не требуют глубоких знаний Ремонт телевизора

Знаете ли вы, как проще диагностировать и устранить проблемы с питанием ЖК-телевизоров со светодиодной подсветкой? Пожалуйста, оставьте комментарий ниже.

Пожалуйста, поделитесь нашими проектами помощи по ремонту DIY:

Статьи по теме

ALLEN VETTER – Помощник по ремонту DIY

Allen – специалист по обслуживанию дома / бытовой техники и автор / создатель этого веб-сайта. Он имеет 33-летний опыт поиска и устранения неисправностей и ремонта всех типов бытовой техники. Свяжитесь с нами

Ремонт, устранение неисправностей, тестирование, проблемы и неисправности блока питания

Secrets On Power Supply Ремонт и устранение неисправностей – решение проблем и сбоев в коммутаторе Блоки питания Mode

Импульсный источник питания

The Ремонт блока питания – одна из самых сложных задач для ремонтник электроники, и как только вы освоите схему и техника ремонта, чтобы устранить другие типы цепей, такие как цвет, вертикаль, звук, высокое напряжение и т. д. будут Быстрее.Если вы хорошо знаете, как блок питания или режим переключения блоки питания работают, вы готовы отремонтировать любой вид мощности проблемы с поставкой любых видов оборудования. По сути, вся власть функции предложения почти те же, что и для производства продукции напряжения для различных вторичных цепей. Как только вы узнаете, как сила снабжение работой, остальное вы узнаете.

Источник питания проблемы могут возникнуть в первичной или вторичной секции.Даже если есть какие-то проблемы в самой дальней части любого цепь оборудования, такая как закороченная микросхема или транзистор в мониторе цветная плата, блок питания может не работать или просто мигать. Есть много методов поиска и устранения неисправностей источника питания; Я буду объясните один из моих способов, как его отремонтировать.

Каждый раз, когда сила поставка отправлена ​​в ремонт, будь то монитор коммутационной мощности блок питания или компьютерный блок питания Atx буду тестировать блок питания сначала, прежде чем открывать кожух.Проблемы с питанием могут быть классифицировать на отсутствие питания, низкую выходную мощность, отключение питания после включения иногда или один раз мигает мощность и повышается выходная мощность Напряжение.

Каким бы ни был проблемы в том, что я буду использовать стандартный метод процедуры, чтобы проверить это.

-проверьте выключатель, предохранитель и разрядите большой конденсатор фильтра – если предохранитель перегорел цвет тогда ожидайте сильного короткого замыкания в блоке питания. Это может быть закороченный мостовой выпрямитель, закороченный силовой транзистор или даже закороченная силовая микросхема.Не по оценке, короткое замыкание первичной обмотки в режиме переключения силовой трансформатор может произойти. Если предохранитель слегка порван, Возможно, предохранитель испорчен сам по себе, потому что у предохранителя тоже есть срок службы. В большинстве случаев проблема отсутствия питания решается заменой только предохранителя. симптомы поставки.

-проверьте все вторичные диоды работают. Вы можете удалить один из диодов, чтобы точно проверьте это, или вы можете использовать тестер обратного хода, как описано в эта статья.

-проверьте горизонтальный вывод транзистор, b + fet и обратноходовой трансформатор, если вы ремонтируете монитор. В любое время, если любой из этих компонентов сбой , это повлияет на источник питания функции. Тестирование фет и обратноходовой трансформатор может можно прочитать, нажав на синюю ссылку.

-Проверьте все электролитические конденсаторы с тестером esr в первичной и вторичной части – если есть какой-то сбой электролитического конденсатора в блоке питания (первичная или вторичная зона) источник питания будет мигать, производит низкую выходную мощность или полностью отсутствует на все!

-Испытание первичной обмотки импульсный силовой трансформатор с тестером обратного хода.Также проверьте первичная обмотка обратного хода, обмотка катушки b + и горизонтальная обмотка ярма если ремонтируете монитор. Короткое замыкание одной из этих катушек может вызвать подачу питания. выключить, моргнуть и нет питания.

Если вы подтвердили, что вторичный сторона компонентов блока питания работает то что вам нужно сделать состоит в том, чтобы удалить все компоненты на первичной стороне и протестировать все компоненты в нем. Вот где ваш настоящий навык устранения неполадок необходим.Понимание и умение тестировать основы электроники компоненты очень важны, иначе вы столкнетесь с трудности в поиске вины. Если вы новичок в этом электронном ремонтную линию, я настоятельно рекомендую вам проверить каждую компонент в цепи питания, и как только вы его достанете, затем вы можете определить местонахождение неисправности путем тестирования напряжения или даже определить неисправность по разделу.

Прочтите все мои статьи о том, как проверить основные электронные компоненты.Первичная сторона источника питания обычно состоит менее чем из 30 компонентов, и вам потребуется меньше 20 минут, чтобы проверить их все. Во много раз больше неисправен один компонент, и при замене только этого конкретный компонент не решит проблему. Как только у вас есть завершил весь тест компонентов и уже заменил необходимые детали, вы должны включить источник питания с помощью Лампа мощностью 100 Вт подключена к держателю предохранителя.

Если лампочка горит очень ярко и не сработает даже через пару минут, тогда еще есть проблемы в блоке питания.Если лампочка погасла или погасла, вы знайте, что о шортах позаботились, и теперь вы можете включить блок питания уверенно и не перегорит предохранитель очередной раз.

Если вы хотите быть экспертом в ремонт блока питания, нужно потренироваться, прочитать и полностью понять, как работают основные электронные компоненты и блок питания. Имея все эти знания в уме и руках, я верю, что не будет проблем с питанием, которые вам были бы слишком сложны ремонт.Все лучшее для вас.

Нажмите здесь, чтобы стать Профессиональный импульсный источник питания Ремонт

---

Компоненты ТВ и их общие проблемы

Неисправный телевизор может вызвать раздражение, что приведет к нехватке любимых программ или к пузырящемуся экрану. Вы можете выполнить несложный ремонт самостоятельно, но только в том случае, если проблема касается большинства телевизоров.В настоящее время TV Repair Service требует более сложного ремонта, выполняемого профессионалами. а также может привлечь внимание специалиста .

Источник питания

Плата блока питания обычно является самой большой и тяжелой платой внутри ЖК-телевизора. Некоторые специалисты по ремонту называют «Блок питания» и «Модуль питания» или просто «Блок питания». Он преобразует основной источник переменного тока в напряжение постоянного тока, которое может использоваться в ЖК-телевизоре с помощью схемы. Плата управления иногда прикрепляется к плате инвертора и называется платой ввода-вывода.

Общие неисправности – Отсутствие питания, низкое энергопотребление, мощность мигания и прерывистое отключение питания.

Плата контроллера времени (плата T-Con)

Плата T-Con – самая маленькая панель в ЖК-телевизоре и обычно встречается только в ЖК-телевизорах. Плата T-con предназначена для управления логическим сигналом затвора и источника для управления ЖК-дисплеем TFT. Плату T-Con иногда называют другими названиями, такими как «Плата контроллера» или «Плата управления».

Общие неисправности – белый дисплей, нет изображения, двойное изображение, искажение изображения (черные и белые вертикальные полосы на экране).Несколько горизонтальных / вертикальных линий по всей камере.

Плата инвертора

Обычно платы инвертора располагаются по краям, ближайшим к панели телевизора, и встречаются только в ЖК-дисплеях. Эти платы предназначены для преобразования низкого напряжения постоянного тока, подаваемого от SMPS, в высокое переменное напряжение (от 500 до 1500 В среднеквадратического значения) для освещения подсветки. Такие платы могут использоваться как отдельная плата или как плата интерфейса ввода-вывода.

Распространенные ошибки-Выключение через пару секунд, Тусклый экран.

Материнская плата

Поиск печатной платы с аудио- и видеовходами и выходами – это самый простой способ определить главную плату для ремонта телевизора в Брамптоне. Иногда материнская плата называется материнской платой, главной панелью, электронной платой, платой масштабирования, платой аудио / видео, основным модулем, логической платой или даже платой аналогово-цифрового преобразования. Цель состоит в том, чтобы захватить видео- и аудиосигналы и преобразовать аналоговые видеосигналы в цифровые сигналы, которые могут быть переданы на плату T-con с помощью LVDS IC (низковольтная дифференциальная сигнализация).

Примечание: Часть аудиовхода / RF-входа / тыловых входов иногда изолирована от материнской платы.

Распространенные неисправности – Нет монитора, нет цвета, после того, как экран часто заполнен вертикальными линиями, нет звука, горизонтальных линий и рамки, иногда неисправность ЖК-телевизора (обычно проблема с отображением) может быть связана с проблемой программного обеспечения, когда вам необходимо обновить программное обеспечение .

Секция джекпака

Аудиосигнал отправляется на аудиопроцессор, а затем передается аудиоусилитель для управления динамиками влево и вправо.

Примечание. Аудиосистема / РЧ вход / тыловые входы иногда изолированы от материнской платы (как показано на изображении выше) и называются приемной платой Jackpack или Signals.

Распространенные неисправности – Нет звука, искаженный звук, пронзительный вой, нет приема ТВ, каналы случайным образом переключаются на некоторые блоки каналов.

ЖК-панель

LCD обозначает жидкокристаллический дисплей (LCD) и представляет собой небольшой плоский визуальный цифровой дисплей, в котором используются свойства модуляции света жидких кристаллов (LC).ЖК-дисплеи не излучают свет напрямую, поэтому для того, чтобы эти ЖК-дисплеи были видимыми, требуется подсветка.

Популярные неисправности – тонкая линия / с или полоса вертикальная / горизонтальная, белый экран, отображение мусора.

Подсветка (лампы)

Функция подсветки (CCFL или EEFL) предназначена для освещения ЖК-дисплея с задней стороны панели дисплея.

Распространенные ошибки – Выключение через несколько секунд и мерцающее шоу.

Перед ремонтом телевизора Brampton убедитесь, что телевизор подключен к розетке. Убедитесь, что в пульте дистанционного управления установлены новые исправные батарейки. Убедитесь, что телевизор не отключен. Вам также следует изучить различные функции и параметры вывода на телевизоре, чтобы убедиться, что они выбраны правильно. Вы же не хотите тратить много времени и денег на то, что можно решить, нажав кнопку.

Можно перегреть, если на телевизоре установлена ​​электроника. Телевидение, вероятно, неожиданно начнёт обрываться. Это защитный механизм, предотвращающий возгорание всего объекта.Все предметы должны быть удалены с верхней части телевизора, предметы должны быть удалены из вентиляционных труб, а вентиляционные трубы должны быть очищены с помощью небольшого пылесоса. Когда стопки высохнут, телевизор снова начнет нормально работать.

Как устранить проблему отсутствия питания в светодиодном телевизоре

Джестин Йонг, 19 февраля 2018 г.

Этот светодиодный телевизор Polytron поступил с жалобой на отсутствие питания.Я повторно протестировал телевизор, подключив вход переменного тока, и да, действительно, это было без питания. После снятия крышки телевизора я увидел три платы.

Платы – это плата источника питания, основная плата и плата T-con – см. Фото ниже:

Поскольку жалоба была на отсутствие питания, поэтому первым делом нужно проверить главный предохранитель. При визуальном осмотре было очень ясно, что главный предохранитель сильно перегорел – см. Белую стрелку на фото ниже. Это указывало на прямое короткое замыкание в компоненте, которое вызвало большой ток, который сгорел предохранителем.

Я проверил мостовой выпрямитель и обнаружил, что все четыре диода закорочены.

Затем я проверил главный силовой полевой транзистор, и он тоже был закорочен – см. Две фотографии ниже:

Дальнейшие испытания компонентов, соответствующих силовому полевому транзистору, не выявили неисправных компонентов. Затем я заменил неисправные компоненты на новые (кроме главного предохранителя) и припаял лампочку к держателю предохранителя, чтобы проверить и убедиться, что компоненты больше не закорочены.Загорелся индикатор питания, и теперь я знал, что могу вставить главный предохранитель и включить питание.

Получился идеальный снимок – см. Фото ниже:

Заключение. Это было довольно простое решение, и если вы хотите устранять неполадки и ремонтировать блоки питания как профессионал, я предлагаю вам проверить электронную книгу Джестин Йонг ЗДЕСЬ .

Эту статью подготовил для вас Суранга Бандара, владелец мастерской по ремонту электроники в Анурадапуре, Шри-Ланка.

Пожалуйста, поддержите, нажав на кнопки социальных сетей ниже. Ваш отзыв о публикации приветствуется. Пожалуйста, оставьте это в комментариях. Если у вас есть статьи по ремонту электроники, которыми вы хотите поделиться с нами, свяжитесь с нами ЗДЕСЬ .

P.S- Если вам понравилось читать вышеупомянутую статью, щелкните здесь , чтобы подписаться на мой блог (бесплатная подписка). Так вы никогда не пропустите сообщение . Вы также можете переслать ссылку на этот сайт своим друзьям и коллегам – спасибо!

Примечание: Вы можете проверить его предыдущий пост по ссылкам ниже:

https: // jestineyong.com / сгоревшая катушка в обмотке двигателя вентилятора /

Нравится (126) Не нравится (0)

Ремонт платы блока питания Toshiba PE0546B для 42 ‘Toshiba LCD TV

Coppell TV Repair предлагает СЛУЖБА РЕМОНТА платы блока питания PE0546B, как показано на рисунке.

СЛУЖБА РЕМОНТА означает, что вам необходимо отправить неисправную плату, которую мы диагностируем, отремонтируем, проверим и вернем вам.

Перед тем, как продолжить обслуживание, убедитесь, что на вашем телевизоре установлена ​​такая же плата, или свяжитесь с нами, если у вас другая плата, чтобы узнать, предлагаем ли мы услуги по ее ремонту.

Признаки неисправности
Неисправность в этой плате обычно обозначается полностью мертвым телевизором (нет даже переднего светодиода) или просто парой щелчков (нажмите и затем выключите) при попытке включить телевизор или щелчок по доске или телевизору, которому требуется время, чтобы включиться или выключиться через некоторое время.

Некоторые из этих симптомов могут быть вызваны сбоями на других платах, так что не спешите с выводами!

Часто, когда плата блока питания выходит из строя, вы можете обнаружить, что предохранитель F820 (расположен в верхнем левом углу платы, прямо над радиатором с большой микросхемой на нем) открыт.Если предохранитель на вашей плате стеклянный, вы, вероятно, увидите, открыт ли он, но если он керамический, вам нужно будет проверить его на целостность.

Другой сбой в этой плате приводит к очень тусклому изображению, возможно, мигающему, а иногда (в зависимости от настроек телевизора) с горизонтальной голубоватой полосой, перемещающейся сверху вниз на экране. Если он у вас есть, укажите его в запросе на обслуживание, так как иногда его сложно воспроизвести с достоверностью.

Время обработки
Типичное время обработки составляет 2 рабочих дня.Однако это не гарантируется, поскольку мы не можем контролировать количество досок, поступающих в конкретный день, или количество повреждений на плате.

Иногда ущерб выходит за рамки обычных отказов, которые эта услуга покрывает по фиксированной цене. К сожалению, нет простого способа узнать это заранее. Мы стараемся отремонтировать все, что встречается на нашем пути – это наше дело – но когда мы выйдем из строя, мы свяжемся с вами и скажем, что ремонтировать не стоит. В этих редких случаях мы вернем доску, отреставрированную в меру наших возможностей, в ее первоначальное состояние, вернем вам деньги и попросим вас отменить продажу на eBay.

Это неприятный опыт для обеих сторон, но это часть бизнеса, и лучше всего, чтобы мы оба знали это заранее.

Сервисные требования

Плата, которую мы получаем, должна быть физически неповрежденной и не подвергалась вмешательству или обслуживанию ранее.

Если одно из двух условий не выполняется, мы оставляем за собой право отказать в обслуживании и вернуть плату вам за ваш счет.

Если мы возьмем плату на обслуживание и не сможем исправить ее в разумные сроки (2 рабочих дня, если вы не позволите нам больше), мы вернем вам деньги и отправим их за наш счет.

Если плата прибыла работающей, вы будете нести ответственность только за расходы по обратной доставке, фиксированный сбор за диагностику в размере 20 долларов и любые комиссии за транзакцию, которые eBay и PayPal понесут за транзакцию. Остальное вы получите обратно.

Для получения другой полезной информации ознакомьтесь с другими статьями на http://blog.coppelltvrepair.com или на нашем основном сайте http://www.coppelltvrepair.com.

Блок питания Ремонт скрытой техники ЖК LED телевизора

Ремонт блока питания

Блок питания LED TV

Блок питания – это самое главное для работы любого вида электроники.Существует множество методов и процессов ремонта блока питания, но я расскажу вам те методы, которые я уже применяю в полевых условиях и успешно ремонтирую блок питания.

Чтобы посмотреть мой видеоурок, щелкните здесь. Нажмите здесь, чтобы узнать о ремонте ЖК-телевизоров и загрузке программного обеспечения.

Проблема, которую мы получаем в блоке питания ЖК-телевизора со светодиодной подсветкой

Сначала определите проблему, выполнив проверку. В блоке питания телевизора возникают различные проблемы. Некоторые проблемы я обсуждаю ниже.

• Неисправен, означает, что нет вывода и нет ответа на выходе.
• Отсутствует определенное напряжение.
• Колебания напряжения.
• Короткое замыкание в первичной секции.
• Замыкание вторичной части.
• Главный конденсатор Взрывной и слабый.
• STR Ошибка Mosfet.
• Blast STR IC.

Это обычная неисправность ЖК-телевизоров со светодиодной подсветкой. Теперь я расскажу, как можно очень легко исправить этот тип неисправности. Я уже ремонтирую многие платы блока питания.Если вы хотите посмотреть мое видео о ремонте блока питания, нажмите здесь и узнайте, как я ремонтирую блок питания и ремонтирую телевизор.

Процесс ремонта

• DEAD: Для ремонта неисправного блока питания в первую очередь необходимо проверить все компоненты. В основном блок питания выходит из строя, когда некоторые компоненты перегреваются или сгорают. Найдите неисправные компоненты и замените их новыми. Особенно часто мы получаем неисправность в основном транзисторе STR, который используется для переключения напряжения. И напоследок необходимо проверить обратную связь диода Шоттки.Часто этот диод также перегревается и сгорает, после чего прекращается подача напряжения. Нажмите сюда, для получения дополнительной информации.

• Отсутствует определенное напряжение: Когда вы получаете какое-то определенное напряжение в блоке питания, вы должны проверить эту дорожку. Например, от блока питания мы получаем много значений напряжения, таких как 5 В, 3,3 В, 12 В, 24 В. Если какое-либо из этих напряжений отсутствует в блоке питания ЖК-светодиода, проверьте это конкретное напряжение, которое вы не получаете от блока питания. Этот тип конкретной проблемы отсутствия напряжения вы легко решите, если знаете, как отслеживать дорожку.В основном я исправлял этот тип проблемы, заменяя конденсатор, транзистор и регулятор напряжения.

• Колебания напряжения: Это означает, что выходное напряжение нестабильно и не является чистым постоянным током. Для устранения неисправности этого типа необходимо проверить секцию выпрямления напряжения. Сначала проверьте основной конденсатор первичной части. Увидев такую ​​проблему с исправлением этой неисправности. Проблемы этого типа также возникают из-за слабого конденсатора. Если конденсатор становится слабым, просто замените его.Ваш ЖК-телевизор со светодиодной подсветкой будет исправлен.

Вам нравятся мои советы по ремонту? продолжить

• Короткое замыкание в первичной и вторичной секции: Устранить этот тип короткого замыкания очень просто. Только вам нужно выяснить компоненты сортировки и заменить их на новые. Вот и починят ваш блок питания.

• Разряд главного конденсатора и слабый: Повреждение из-за высокого напряжения в источнике питания ЖК-светодиодов – это взрыв основного конденсатора или основного транзистора STR.Когда вы сначала откроете телевизор, вы увидите, что конденсатор взорвался. Эта проблема возникает только тогда, когда в цепи будет протекать огромное количество напряжения. Для устранения этой проблемы сначала замените предохранитель и конденсатор. Перед тестом схема также проверяет транзистор STR. Много раз на STR также влияет входной сигнал перенапряжения.

• STR Ошибка Mosfet: Это большая проблема в блоке питания ЖК-светодиодов. Если вы получите 10 мертвых светодиодных телевизоров для ремонта, 6 будет проблемой с ошибкой STR.За 3 года ремонта я устранил отказ транзистора 100+ STR. Я делюсь своим STR, ремонтирующим и обходящим видео, на моем канале YouTube. Если вы хотите посмотреть эти видео, просто нажмите здесь и начните просмотр.

Надеюсь, вы, ребята, довольны моим содержанием. Если у вас есть какие-либо вопросы, просто прокомментируйте их ниже

Спасибо

Связанное сообщение, которое я разместил на этом сайте

2021 Стоимость ремонта телевизора | LED, LCD и плоский экран

Стоимость ремонта телевизора

Ремонт телевизоров стоит от 60 до 350 долларов , при этом большинство из них тратят 207 долларов в среднем на ЖК-телевизоры, светодиодные, плазменные телевизоры и телевизоры с разрешением 4K; затраты выше при ремонте старых DLP, проекционных и HD-телевизоров.Проблемы с телевизором, такие как проблемы с дисплеем, проблемы с включением или проблемы со звуком, могут быть устранены. Может взиматься плата за самовывоз и доставку.

Стоимость ремонта ТВ

Средняя стоимость по стране	207 долл. США
Минимальная стоимость	60 долларов США
Максимальная стоимость	350 долларов США
Средний диапазон	84 доллара США к $ 300

Стоимость ремонта телевизора будет включать стоимость запчастей и рабочую силу, а также другие сопутствующие расходы.Дополнительные расходы включают плату за поездку технического специалиста к вам домой, плату за транспортировку вашего телевизора в ремонтную мастерскую и обратно, а также плату за диагностику для определения того, что необходимо заменить.

Содержание

1. Стоимость ремонта телевизора
2. Стоимость ремонта экрана телевизора

Сколько нужно для устранения распространенных проблем с ремонтом телевизора?

Оценка стоимости ремонта телевизоров по типу

Сколько берут средства в мастерских по ремонту телевизоров?

Дополнительные расходы и соображения

Как сэкономить на ремонте телевизора

Замена vs.Ремонт телевизора

Часто задаваемые вопросы

Наем мастера по ремонту телевизоров

Ремонт телевизора рядом со мной

Стоимость ремонта экрана телевизора

Стоимость ремонта экрана телевизора может значительно превышать стоимость покупки нового телевизора. По этой причине замена или ремонт сломанного экрана телевизора не считается целесообразным.

Например, цена нового 40-дюймового LED-телевизора Samsung составляет около $ 400 , а стоимость замены панели дисплея для этой модели составляет около $ 380 .Эта цена указана только для запасной части и не покрывает расходы на диагностику, рабочую силу, командировочные расходы или транспортные расходы.

Ремонт сломанного экрана телевизора не является услугой, предлагаемой большинством компаний по ремонту телевизоров или электроники. Например, 90-дневная гарантия BestBuy не указывает ремонт сломанного экрана телевизора как одну из проблем, которые они обслуживают.

Стоимость ремонта треснувшего экрана телевизора

Если вы не пытаетесь отремонтировать телевизор 80-х годов или ранее, ремонт треснувшего экрана телевизора невозможен; Вместо этого необходимо заменить всю панель дисплея.Стоимость замены панели дисплея телевизора превышает стоимость покупки нового телевизора, не считая затрат на оплату труда и других услуг.

Гарантия производителя не распространяется на ремонт треснувшего или поврежденного экрана телевизора.

Стоимость замены экрана телевизора

Стоимость замены экрана телевизора обычно равна стоимости покупки нового телевизора или превышает ее. Поэтому замена сломанного или неисправного экрана телевизора не считается жизнеспособным вариантом. Если на телевизор распространяется гарантия производителя, производитель может заменить весь блок.

Производители телевизоров

держат под рукой сменные панели экрана телевизора для поддержки продуктов по гарантии в случае неисправности экрана из-за дефекта производителя.

Если вы все же хотите заменить поврежденный или неисправный экран телевизора, лучший вариант – найти использованную сменную панель или сломанный телевизор той же модели, на котором экран все еще работает. Вы можете найти его на eBay и нанять специалиста, который заменит панель.

Стоимость подержанной сменной ТВ-панели составляет от $ 50 до $ 350 и более, без учета доставки, в зависимости от марки и размера.Обратите внимание, что шансы найти именно ту деталь, которая вам нужна, в отличном состоянии невелики, а стоимость не включает стоимость установки в ремонтной мастерской.

Вернуться к началу

Сколько нужно для устранения распространенных проблем с ремонтом телевизора?

Независимо от того, какой у вас телевизор: ЖК, светодиодный, плазменный или 4K (Ultra HD), стоимость устранения распространенных проблем колеблется от 60 долларов до 350 долларов США, в зависимости от типа ремонта и марки ремонтируемого телевизора.

Стоимость устранения распространенных проблем с ремонтом телевизора

Проблема	Компонент	Средняя стоимость исправления
Телевизор включается, есть звук, но нет изображения	Светодиодная или CCFL-подсветка (в большинстве ЖК-телевизоров)	100–122 долл. США
	Лампа (в проекционном телевизоре или более старом ЖК-телевизоре)	60–115 долларов
	Инвертор	104–171 долл. США
Телевизор не включается	Блок питания	200–300 долл. США
	Предохранитель	60–136 долларов
Телевизор задней проекции отключается из-за перегрева	Система охлаждения	200–330 долл. США
Нет дисплея, вертикальные линии, нет звука	Материнская плата	200–350 долларов
Нет сигнала с входов	Плата ввода	200–350 долларов
Белый дисплей, без дисплея, двойное изображение, линии	Плата управления	250–350 долл. США
Телевизор не включается, или возникла одна из перечисленных выше проблем	Конденсатор	61–139 долларов

Эти ремонтные проблемы могут иметь более чем один возможный источник, поэтому техническому специалисту потребуется время, чтобы сузить точную проблему.Ремонт телевизоров осуществляется путем замены неисправных комплектующих.

Получите бесплатные предложения от ближайших к вам специалистов по ремонту телевизоров. Посмотреть плюсы

Замена материнской платы

Замена материнской платы телевизора

стоит от 200 до 350 долларов , включая детали и работу, или около 275 долларов в среднем. Стоимость запасных частей материнской платы варьируется от 35 до долларов США4, а стоимость рабочей силы – от 60 долларов до 125 долларов США.

Ремонт инвертора ТВ

Ремонт телевизионного инвертора стоит от 104 до 171 долларов, включая детали и работу, при средней стоимости 138 долларов для телевизора с одной платой инвертора или 178 долларов для двух.Стоимость запчастей варьируется от $ 7 до $ 74 , а средняя стоимость работ по ремонту инвертора телевизора составляет $ 97 $ в час.

Функция инверторной платы в телевизоре – это питание подсветки экрана. Плата инвертора требует напряжения в несколько сотен вольт. Если плата инвертора выйдет из строя, это приведет к включению телевизора и воспроизведению звука, но без изображения.

Когда компонент инвертора выходит из строя, его обычно заменяют, а не ремонтируют. В некоторых случаях конденсаторы на плате преобразователя выходят из строя, и техник может исправить это, заменив конденсаторы, а не заменяя весь компонент инвертора.Однако, если полная замена платы инвертора недоступна для модели ремонтируемого телевизора, замена конденсаторов может быть единственным вариантом ремонта инвертора телевизора.

Замена лампочки телевизора

Замена лампы для телевизора с плоским экраном стоит от $ 60 до $ 115 , при этом большинство домовладельцев тратят $ 84 на запчасти и работу. Цена на замену лампочек колеблется от $ 18,50 до $ 80.

Если более старая модель ЖК-телевизора или проекционного телевизора включается и воспроизводит звук, но отсутствует изображение, это может быть связано с перегоранием лампы, которое является обычным и ожидаемым явлением.В этом случае замена лампы решит проблему. Опытный специалист сможет быстро и легко заменить лампочку.

В 50-дюймовых HD-телевизорах Samsung с обратной проекцией (1080 мегапикселей) используются специализированные светодиодные лампы, в которых можно заменить лампу.

Стоимость ремонта подсветки

Ремонт подсветки телевизора стоит от 100 до 122 долларов США, включая запасные части и оплату труда, в ремонтной мастерской. Расходы на ремонт на дому больше из-за командировочных сборов. Стоимость запасных частей для подсветки в среднем составляет около $ 2.50 за каждый светодиод и от 20 до 25 долларов за каждую полосу CCFL.

Если полосы CCFL для вашего телевизора больше не доступны, технический специалист может преобразовать подсветку с CCFL на светодиодную, используя такое же количество полос подсветки. Каждая полоска светодиодов стоит от $ 12 до $ 30 .

Для питания светодиодов может потребоваться новый инвертор, который стоит от 7 до 74 долларов без учета работ, или в среднем 40 долларов . В некоторых случаях ремонтная мастерская может преобразовать подсветку CCFL в светодиодную без установки нового инвертора.

Отказ подсветки в телевизоре также может быть вызван отказом инвертора питания, который подает питание на подсветку. В редких случаях выходят из строя как инвертор, так и компоненты освещения.

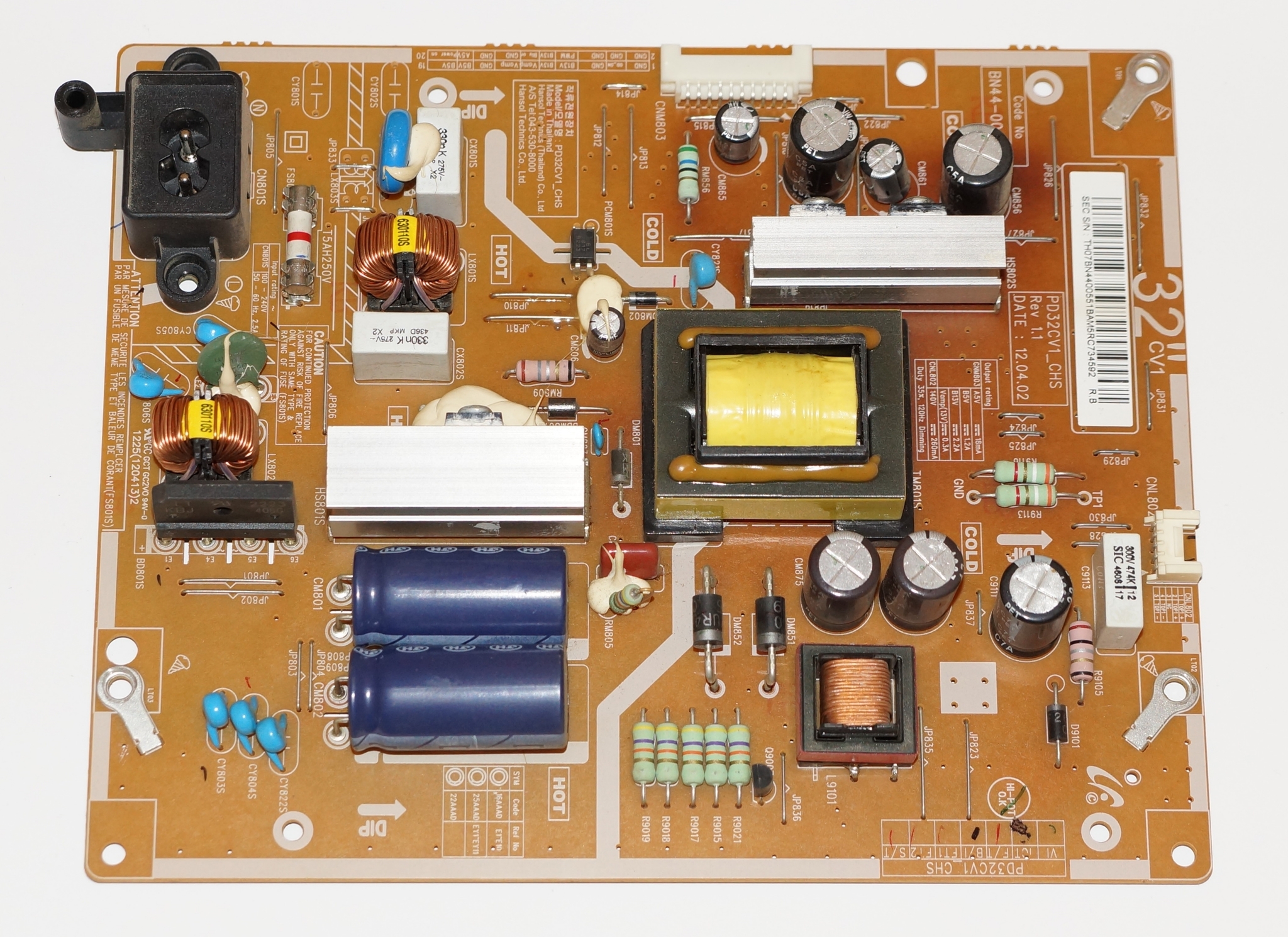

Стоимость ремонта платы блока питания

Ремонт платы блока питания телевизора стоит от $ 23 до $ 234 только на запчасти. Полная замена платы блока питания стоит 250 $ на запчасти и работу. Если один конденсатор вышел из строя, стоимость замены конденсаторов невысока. Однако для техника более экономически выгоднее заменить всю плату, чем тратить время на диагностику и замену неисправных конденсаторов один за другим.

Ремонт печатной платы и порта HDMI

Стоимость ремонта порта HDMI на телевизоре составляет от 93 доллара до 302 долларов . В некоторых случаях входная печатная плата, к которой подключается порт HDMI, может быть повреждена и ее необходимо заменить. Стоимость замены этой входной печатной платы, включая рабочую силу, колеблется от 200 долларов США до 350 9000 долларов США4.

Ремонт конденсатора ТВ

Ремонт конденсатора телевизора

стоит от 60 до 129 долларов, включая запчасти и работу. Стоимость заменяемой детали колеблется от 0 $.06–14 долларов США, при этом рабочая часть составляет от 60 долларов США до 125 долларов США в час. Конденсаторы телевизора защищают схему от чрезмерного потребления энергии, фильтруют сигналы и облегчают переключение каналов.

Отремонтировать конденсатор ТВ при его выходе из строя невозможно; он нуждается в замене. Если ваш телевизор перестает работать, пока вы его используете, и вы чувствуете запах, похожий на запах аммиака или отбеливателя, это признак того, что конденсатор взорвался. Однако некоторые конденсаторы не издают заметного запаха при взрыве.

Запасное стекло

Сменное стекло для плоского экрана недоступно. Единственный вариант ремонта стекла телевизора с плоским экраном – это попробовать клей для оптических стекол, который стоит $ 1,70 за 5 мл. трубка. Это может быть вариантом для ремонта стекла телевизора, если трещина составляет всего несколько дюймов или меньше. Телевизионные панели собираются как одно целое на заводе, стекло приклеивается к панели дисплея.

Трубка для изображения

Ремонт кинескопа стоит от 149 до 249 долларов в среднем, в зависимости от размера телевизора и места ремонта.

• Стоимость ремонта ЭЛТ на дому составляет от 199 долларов до 249 9000 долларов США. Стоимость ремонта кинескопа с ЭЛТ колеблется от 199 долларов для телевизора размером 27 дюймов или меньше до 249 долларов для телевизора размером 28 дюймов или больше.
• В ремонтной мастерской затраты на ремонт варьируются от 149 долларов для телевизора размером 27 дюймов или меньше до 199 долларов для телевизора с диагональю 28 дюймов или больше.

Кинескопы или электронно-лучевые трубки (ЭЛТ) использовались в старых телевизорах, которые имели гораздо более низкое качество изображения, чем современные телевизоры, и были намного крупнее и тяжелее.

Ремонт предохранителей

Ремонт предохранителя телевизора стоит от 61 до 136 долларов , при этом большинство из них тратят в среднем 99 долларов. Стоимость самого сменного предохранителя составляет от 1,50 доллара до 11 долларов США, а стоимость рабочей силы колеблется от 60 до 125 долларов в час . Может взиматься дополнительная плата.

Стоимость ремонта панели

Ремонт плоских ЖК-панелей не считается рентабельным. Если стекло треснуло или дисплей физически поврежден, дешевле заменить весь телевизор, чем отремонтировать или заменить панель дисплея.

Вернуться к началу

Расчет стоимости ремонта телевизоров по типу

Оценка стоимости ремонта телевизоров по маркам – это не то, что предлагают мастерские по ремонту телевизоров, однако есть общие цены по типам. При поиске конкретных затрат на ремонт вашего телевизора вы найдете их в приведенном выше прайс-листе на обычный ремонт. Цена распространяется на такие бренды, как Samsung, LG, Sanyo, TCL, Insignia, HiSense, Sony, Toshiba, Pioneer и Vizio.

Более популярные телевизоры, как правило, дешевле ремонтировать, потому что ремонтные мастерские заказывают для них запчасти оптом, что позволяет им покупать эти детали по более низкой цене.

Проконсультируйтесь с ближайшим к вам специалистом по ремонту телевизоров. Посмотреть плюсы

Ремонт телевизоров с плоским экраном

Стоимость ремонта телевизора с плоским экраном составляет от 42 до 359 долларов. Вы не можете починить сломанный экран, но цена нового плоского телевизора начинается примерно с 249 долларов США за светодиодный телевизор с разрешением 1080 мегапикселей (не 4K) от LG до долларов США за 85-дюймовый телевизор. LED-телевизор 8K от Samsung. Телевизор, именуемый «плоский телевизор» или «телевизор с плоским экраном», может иметь одно из следующих значений:

• ЖК телевизор
• LED телевизор (LCD с LED подсветкой)
• Плазменный экран
• 4K телевизор (Ultra HD)
• Смарт ТВ

Ремонт ЖК телевизоров

Ремонт ЖК-телевизора

обычно стоит 60–85 долларов США за диагностическое тестирование и 200–300 долларов США за ремонт.В ЖК-телевизорах используется подсветка, которая может выйти из строя. В новых ЖК-телевизорах для подсветки используются светодиодные ленты. Более старые могут использовать CCFL. При выходе из строя подсветки CCFL технический специалист может заменить ее светодиодной подсветкой.

Стоимость ремонта LCD и LED телевизоров

Сервис	Диагностика	Ремонт
Обслуживание на дому	$ 85	$ 270
Сервис в ремонтной мастерской	$ 59	220 долларов США

Ремонт LED телевизоров

Светодиодный телевизор – это просто ЖК-телевизор со светодиодной подсветкой, которая используется во всех новых моделях (в старых моделях используется подсветка CCFL).Стоимость замены одной полосы светодиодной подсветки колеблется от $ 100 до $ 122, включая детали и работу.

Телевизор 4K (Ultra HD) Ремонт

Стоимость замены материнской платы, инвертора или светодиодов в 4K-телевизоре колеблется от $ 100 до $ 275 $ или более в зависимости от марки и модели. Стоимость ремонта экрана для телевизора 4K не имеет значения, поскольку его нельзя отремонтировать или заменить по цене ниже, чем стоимость нового телевизора 4K.

Ремонт плазменных телевизоров

Ремонт плазменного телевизора

обычно стоит 40–85 долларов США для диагностических испытаний и 300–400 долларов США для выполнения ремонта.

Стоимость ремонта плазменного телевизора

Сервис	Диагностика	Ремонт
Обслуживание на дому	$ 85	359 долл. США
Сервис в ремонтной мастерской	$ 42	329 долл. США
Замена панели (только в магазине)	–	299 долларов США

Ремонт проекционного телевизора

Телевизоры с цифровой обработкой света (DLP) также известны как проекционные телевизоры.DLP-большие экраны не производятся с 2012 года, и ремонт DLP-телевизоров обычно не стоит затрат, за исключением перегорания лампы, при которой лампочку можно заменить. Стоимость замены ламп составляет от 60 до 115 долларов.

Вернуться к началу

Сколько берут на себя мастерские по ремонту телевизоров?

Мастерские по ремонту телевизоров берут в среднем от 60 до 125 долларов в час , или фиксированную ставку от от 50 до 250 долларов , которая включает плату за диагностику. Дополнительные расходы после этого зависят от необходимого ремонта, марки и типа телевизора.Однако в большинстве магазинов минимальная плата составляет около $ 90 .

Лучшая покупка и команда компьютерщиков

Ремонт телевизоров

Best Buy осуществляется через службу домашнего кинотеатра Geek Squad TV. Ремонт телевизора Geek Squad начинается с базовой стоимости $ 100 за диагностическую плату. Ремонт телевизора покрывается планом защиты Best Buy, который стоит 280 долларов США в год. при покупке телевизора в Best Buy во время покупки или в течение периода возврата, указанного в квитанции.

Sears

Ремонт телевизоров Sears ограничен:

• Плазма
• Проекция
• Проекционный DLP
• Проекционный ЖК-дисплей
• Трубка 35 дюймов и больше

Sears не занимается ремонтом ЖК-телевизоров.

Получите бесплатные предложения от ближайших к вам специалистов по ремонту телевизоров. Посмотреть плюсы

Вернуться к началу

Дополнительные расходы и соображения

Марка и модель вашего телевизора будут определять окончательную стоимость ремонта, при этом более дорогие бренды и большие телевизоры будут стоить дороже.Перед оплатой ремонта примите во внимание оставшийся срок службы телевизора. Теперь вы можете купить телевизоры большего размера с большим количеством функций и улучшенными дисплеями для телевизора, который некоторое время не нуждается в ремонте и, вероятно, поставляется с гарантией.

Затраты на оплату труда

Стоимость работ по ремонту телевизора колеблется от 60 до 125 долларов в час , или фиксированная ставка от от 90 до 299 долларов . Если работа выполняется у вас дома, стоимость колеблется от $ 25 до $ 125 за час плюс командировочная плата. Обычно ремонт телевизора занимает от 1 до 3 часов, если у специалиста по ремонту уже есть детали.

Стоимость транспортировки телевизора в ремонтную мастерскую

Некоторые магазины бесплатно заберут и доставят телевизор. Другие взимают плату в размере от 40 долларов до 75 долларов за сбор и высадку со средней стоимостью 58 долларов.

Если вы живете в отдаленном районе, вам может потребоваться отправить телевизор в ремонтную мастерскую стоимостью 99–175 долларов . Обязательно выбирайте службу доставки, которая позволяет отслеживать отправку и подтверждать доставку. При отправке телевизора в сервисный центр для ремонта с вами свяжутся по поводу сопутствующих расходов и попросят произвести оплату до завершения ремонта, который обычно занимает две недели, включая время доставки.

Стоимость диагностики

Многие мастерские по ремонту телевизоров взимают диагностический сбор в размере от $ 20 до $ 60 , в зависимости от того, проводится ли это у вас дома или в ремонтной мастерской. Некоторые магазины взимают фиксированную плату в размере от 50 до 250 9000 долларов США4, которая покрывает как стоимость диагностики, так и затраты на рабочую силу. Во многих случаях плата за первоначальную диагностику будет добавлена ​​к стоимости ремонта, если ремонт будет производиться в мастерской.

Расширенная гарантия

Чем дороже телевизор, тем больше смысла приобретать дополнительную гарантию, чтобы компенсировать возможность дорогостоящего ремонта.Best Buy предлагает расширенную пятилетнюю гарантию $ 89 на телевизоры начального уровня. На более крупные телевизоры, такие как 85-дюймовый телевизор Samsung QLED 8K, который стоит 14 998 долларов, пятилетняя гарантия от Geek Squad стоит дополнительно 1699 долларов – 11,33% от стоимости телевизора.

В рамках расширенной гарантии Best Buy ремонтные работы выполняются их дочерней компанией Geek Squad и включают следующее:

• Все запчасти и монтаж
• Неисправности изделия из-за пыли, влажности, внутреннего тепла
• Любые дефекты изготовления или материала
• Коррекция битых пикселей и теней изображения
• Урон от скачков напряжения
• Обслуживание на дому для больших телевизоров

Гарантия подлежит передаче, если вы продадите или отдадите телевизор.

Сертифицированные специалисты по ремонту телевизоров

Вы можете найти ремонтную мастерскую, в которой работают только сертифицированные специалисты. Две ведущие сертификационные организации в области электроники –

.

1. Национальный институт сертификации инженерных технологий
2. ETA Международный

В современных телевизорах ремонт влечет за собой замену компонентов или конденсаторов, для которых не требуется высокий уровень сертификации. Как правило, мастерские по ремонту телевизоров сообщают вам, есть ли у их сотрудников сертификат.

Если на вашем телевизоре есть изображение, но нет сигнала

Если телевизор включается, но вы не видите сигнал от кабельного подключения, спутниковой антенны или DVD-плеера,

• Сначала убедитесь, что соединительный кабель надежно вставлен в гнездо на обоих концах. Если это не помогло, попробуйте заменить другой кабель для передачи данных, если он у вас есть, или проверьте его с помощью нового кабеля.
  • Кабель для передачи данных 4–15 долл. США
  • Кабель HDMI более высокого качества до 75 $
  • Коаксиальный кабель – для старых спутниковых систем 4 доллара.50–10
  • Компонентный кабель – старый, с красными, белыми и желтыми разъемами 6–10 долларов
• Ремонт спутниковой антенны покрывается либо вашей компанией, занимающейся спутниковым обслуживанием, либо стоимость ремонта техническим специалистом составляет от 80 до 150 долларов США. За ремонт также может быть выставлен счет по почасовой ставке от $ 50 до $ 65 .
• Если у вас есть антенна на крыше, то стоимость обслуживания технического специалиста такая же, как и стоимость обслуживания спутниковой антенны на крыше.

Стоимость монтажа телевизора

Стоимость монтажа телевизора колеблется от 149 долларов до 199 долларов США, при этом большинство людей платят около 174 долларов за рабочую силу. Монтажное оборудование стоит от $ 20 до $ 500 в зависимости от марки монтажного оборудования и размера вашего телевизора.

Вернуться к началу

Как сэкономить на ремонте телевизора

Есть несколько способов сэкономить на ремонте телевизора. К ним относятся транспортировка вашего телевизора в ремонтную мастерскую, использование магазина, который заряжает с шагом 15 или 30 минут, самостоятельная диагностика проблемы, использование утилизированных деталей и самостоятельное выполнение ремонтных работ.

Стоимость ремонта телевизора также можно учитывать при покупке нового телевизора. Более популярные модели телевизоров дешевле ремонтировать, потому что ремонтные мастерские закупают запчасти для наиболее распространенных телевизоров оптом и, следовательно, могут получить их по более низким ценам.

Устранение неполадок Общие проблемы ремонта телевизора

Телевизор не включается

• Вилка – Если телевизор не включается и светодиоды состояния не горят, начните с подключения телевизора к другой розетке. Если телевизор слишком сложно перемещать, вы можете подключить удлинитель к другой ближайшей розетке.
• Автоматический выключатель – Проверьте автоматический выключатель розетки, к которой подключается телевизор. Вы можете проверить автоматические выключатели, открыв дверцу панели выключателей и отыскав выключатели, находящиеся в положении ВЫКЛЮЧЕНО.
• Кабель питания – Проверьте кабель питания. Если это съемный кабель, вы можете проверить его, заменив кабель питания от другого оборудования в вашем доме, или вы можете купить новый кабель для этого теста. Стоимость замены кабеля питания телевизора составляет от $ 2.От 50 до 10 долларов.
• Пульт дистанционного управления – Если телевизор не включается с помощью пульта дистанционного управления, попробуйте заменить батареи. Для пультов дистанционного управления со светодиодным индикатором состояния мощности может быть достаточно для включения светодиода, но недостаточно для отправки сигнала на телевизор.

Телевизор выключается через определенное время

Если ваш телевизор включается, но через некоторое время выключается, подумайте:

• Если это проекционный телевизор, это может быть перегрев, вызванный проблемой с системой охлаждения телевизора.
• Возможно, на телевизоре установлен таймер сна . Проверьте настройки телевизора, чтобы убедиться, что это не так.

Нет изображения

Есть много причин, по которым телевизор может включиться, но на нем нет изображения.

• Перегорела подсветка – В современных жидкокристаллических телевизорах подсветка может перегореть. Техник может заменить светодиоды или полосы подсветки CCFL.
• Инвертор неисправен – Возможно, инвертор, который питает подсветку, вышел из строя и нуждается в замене.Также возможно, что один или несколько конденсаторов на инверторе вышли из строя, и в этом случае технический специалист сможет заменить конденсаторы дешевле, чем заменить весь инвертор.
• Перегорание лампы – В проекционном телевизоре или более старом ЖК-телевизоре изображение может отсутствовать из-за перегорания лампы. В этом случае техник может быстро и легко заменить лампочку.

Изображение отображается неправильно

Если изображение отображается, но есть проблемы, такие как вертикальные линии, двойное изображение или белый дисплей, это может указывать на неисправную материнскую плату или системную плату.

Нет звука

Если телевизор включается, но нет звука,

• Убедитесь, что громкость на устройствах ввода, таких как DVD-проигрыватель или приставка кабельного телевидения, увеличена.
• Измените канал, чтобы убедиться, что проблема не только в этом канале.
• Вставьте наушники в гнездо для наушников. Если звук исходит из наушников, подключенных к разъему для наушников, это указывает на проблему с динамиками телевизора.
• Убедитесь, что ваши аудиокабели правильно подключены.Посмотрите, работает ли новый кабель.

Ремонт телевизоров своими руками

Основной способ сэкономить на ремонте телевизора – это выполнить работу самостоятельно. Это может потребовать от вас приобретения и ознакомления с различными инструментами, такими как инструменты для пайки, и методами замены конденсатора или какого-либо другого компонента.

• Правильные инструменты – В случае отключения плат питания или инверторов может быть достаточно стандартных инструментов, таких как отвертки или плоскогубцы.
• Правильные части – Может быть сложно определить, какой компонент телевизора выходит из строя и вызывает некорректную работу телевизора. Если вы купите запасную часть и произведете ремонт самостоятельно, телевизор может по-прежнему не работать, либо потому, что вы заменили не ту деталь, либо потому, что деталь была старой и не работала должным образом с самого начала, либо вы не выполнили работу правильно. Покупка нескольких запасных частей может стать дорогостоящей.
• Отсутствие опыта – вы можете нанести больший ущерб телевизору из-за недостатка знаний и опыта, а также можете стать причиной возгорания паяльником или удара током.

По этим причинам лучше всего, чтобы диагностика телевизора проводилась профессиональным техником по ремонту телевизоров.

Поговорите с профессиональным техником по ремонту телевизоров сегодня. Посмотреть плюсы

Вернуться к началу

Замена или ремонт телевизора

Стоимость ремонта телевизора может достигать 500 долларов США , если требуется многократный ремонт. Consumer Reports рекомендует не тратить более 50% стоимости нового телевизора на ремонт старого.

Если у вас есть новый телевизор, который стоит тысячи долларов, его ремонт, скорее всего, будет рентабельным.Если телевизор стоит всего несколько сотен долларов для начала, замена телевизора, скорее всего, будет лучшим вариантом.

Имейте в виду, что даже если ваш телевизор работает безупречно, когда он возвращается из ремонтной мастерской, у него все равно будут другие старые компоненты, которые могут выйти из строя.

Сколько стоит новый телевизор?

Ниже приведены цены на новые телевизоры от Best Buy по состоянию на осень 2019 г .:

Сколько стоит новый телевизор?

Марка	Модель	Средняя цена
Самсунг	85-дюймовый 8K светодиодный Q900	14 999 долларов США
	75-дюймовый светодиодный экран 4K серии 7	2,199 долл. США
	65-дюймовый светодиод 4K Q90	3 499 долл. США
	55-дюймовый светодиод 4K Q80	1 999 долл. США
	43-дюймовый светодиод 4K Q60	1,299
Sony	85-дюймовый 8K светодиодный Z9G	12 999 долларов США
	75-дюймовый светодиод 4K X900F	2,799 долл. США
	65-дюймовый 4K LED X950G	2,199 долл. США
	55 “4K LED X950G	1,399
	43 “4K LED X800G	649 долларов США
LG	77-дюймовый OLED-дисплей 4K серии C8	6 999 долл. США
	65-дюймовый 4K OLED серии E9	4 299 долл. США
	55-дюймовый 4K OLED серии C9	$ 2,499
	43-дюймовый светодиод 4K серии UM7	399 долл. США
Vizio	75-дюймовый светодиод 4K серии P	3 499 долл. США
	65-дюймовый светодиод 4K серии P	2,199 долл. США
	55-дюймовый светодиод 4K серии P	549 долларов США
	43-дюймовый светодиод 4K серии V	299 долларов США

В эти цены Best Buy не входят экраны 1080P, которые варьируются от 249 долларов до 279 долларов для 43-дюймовых телевизоров от таких брендов, как Samsung, Sony и LG.На верхнем уровне у Sony и Samsung есть 95-дюймовые 8K LED-телевизоры за 69 999 долларов.

Вернуться к началу

Часто задаваемые вопросы

Можно ли починить телевизор с плоским экраном?

В большинстве случаев телевизор с плоским экраном можно починить. Исключение составляет физически поврежденная панель дисплея или экран. Большинство других проблем, включая выход из строя динамиков, подсветки или источника питания. Перегоревшие предохранители и поврежденные входные порты также можно отремонтировать.

Как исправить разбитый экран телевизора?

Если экран физически не поврежден, но не показывает изображение или показывает «снег», вертикальные или горизонтальные линии, технический специалист может отремонтировать телевизор, заменив вышедшие из строя компоненты.Если экран физически поврежден, его нельзя отремонтировать.

Сколько стоит плоский экран?

Вы не можете заменить сломанный плоский экран. Новые телевизоры стоят от $ 249 за светодиодный телевизор 1080P (не 4K) от LG до $ 14 999 за 85-дюймовый светодиодный телевизор 8K от Samsung.

Вернуться к началу

Наем мастера по ремонту телевизоров

• Читайте онлайн-обзоры местных ремонтных компаний здесь, на HomeGuide.
• Проверьте BBB на наличие записей о спорах и способах их разрешения.
• Выберите того, кто занимается бизнесом не менее 3 лет.
• Не работайте с теми, кто просит деньги вперед.
• Если они предлагают ремонт на дому, убедитесь, что их сотрудники прошли проверку биографических данных.
• Решите, сколько вы готовы потратить на ремонт по сравнению с покупкой нового телевизора.
• Получите не менее 3 цитат.

Сборы за самовывоз и доставку ТВ

Некоторые магазины бесплатно заберут и доставят телевизор. Другие взимают плату в размере от 40 долларов до 75 долларов за доставку и высадку со средней стоимостью 9000 долларов3 58.

Если вы живете в отдаленном районе, вам может потребоваться отправить телевизор в ремонтную мастерскую стоимостью 99–175 долларов . Обязательно выбирайте службу доставки, которая позволяет отслеживать отправку и подтверждать доставку.

Преимущества профессионального ремонта телевизоров

Профессиональный ремонт телевизоров дает несколько преимуществ.

• Диагностика – Профессиональный техник по ремонту телевизоров имеет необходимую подготовку и опыт, чтобы определить, какие компоненты требуют быстрой замены.
• Время – Профессиональный техник по ремонту телевизоров обычно может завершить ремонт в течение 1-3 часов.
• Ошибки – Если вы неправильно диагностируете проблему с телевизором, вы потратите зря время и затраты на замену детали.
• Стоимость запчастей – В ремонтных мастерских часто закупаются качественные комплектующие для ТВ оптом оптом, что удешевляет их.
