LM358 DataSheet на русском, описание и схема включения
Микросхема LM358 как написано в его DataSheet является универсальным решением, так как схема включения большинства популярных устройств весьма проста, в случаях отсутствия жестких требований к высокому быстродействию, рассеиваемой мощности и нестандартному питающему напряжению.
Небольшая стоимость, отсутствие необходимости подключения дополнительных элементов частотной коррекции, возможность использования во всем диапазоне стандартных питающих напряжений (до +32В) и низкий потребляемый ток, делают его кандидатом номер один для электронных проектов с ОУ.

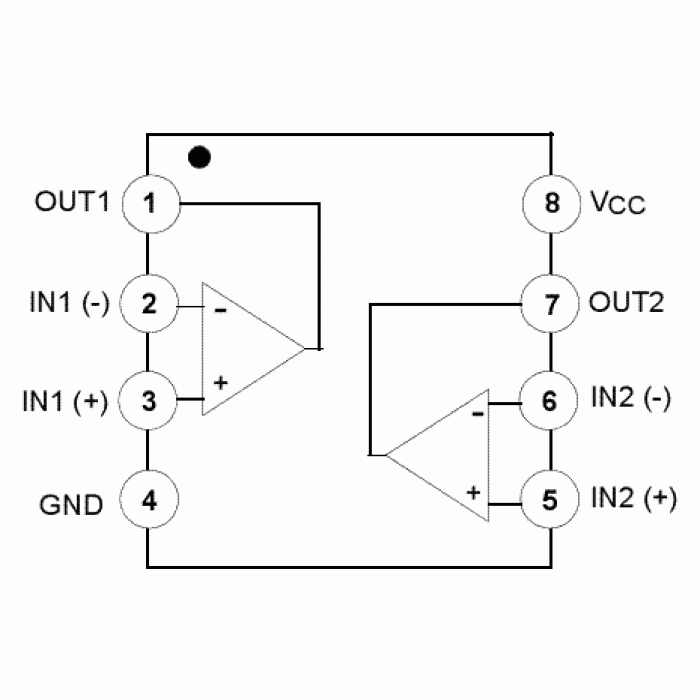

LM358 цоколевка
LM358 состоит из двух ОУ, каждый имеет по 4 вывода, имеющих свое назначение. Всего получается 8 контактов. Производятся в нескольких видах корпусного исполнения, для объемного DIP и поверхностного монтажа на плату SO. Так же могут встречается в усовершенствованных корпусах SOIC, VSSOP, TSSOP.
Назначение контактов для всех видов корпусов совпадает: 2,3, 5,6, — входы, 1,7 – выходы, 4 – минус источника питания, 8 – плюс источника питания.
Технические характеристики
Ниже указаны предельные допустимые значения условий эксплуатации для диапазона рабочих температур окружающей среды TA от 0 до +70 °C, если не указано иное.
Основные электрические характеристики, при температуре окружающей среды TA = 25 °C.
Рекомендуемые условия эксплуатации в диапазоне рабочих температур окружающей среды, если не указано иное:
Подверженность устройства повреждению от электростатического разряда (ESD):
Также у данного устройства есть тепловые характеристики:
Схемы подключения
Ниже приведем несколько простых схем включения lm358 которые могут вам пригодится. Все они являются ознакомительными, так что обязательно проверяйте все перед внедрением в производственной сфере.
Схема в мощном неинвертирующим усилителе.
Преобразователь напряжения — ток.
Схема с дифференциальным усилителем.
Неинвертирующий усилитель средней мощности.
Аналоги
Аналогами LM358 можно считать микросхемы в которых указываются идентичные характеристики. К таким относятся: LM158, LM258, LM2904, LM2409. Эти микросхемы незначительно отличаются от описываемой своими тепловыми параметрами и подойдут в качестве замены для большинства проектов.
Для ее замены можно использовать: GL 358, NE 532, OP 04, OP 221, OP 290, OP 295, OPA 2237, TA7 5358-P, UPC 358C, AN 6561, CA 358E, HA 17904. Отечественные аналоги lm358: КР 1401УД5, КР 1053УД2, КР 1040УД1.
Для замены также может подойти аналог по электрическим параметрам, но уже c четырьмя ОУ в одной микросхеме — LM324.
Маркировка
Префикс LM сначала использовался при маркировке общего назначения компанией National Semiconductor. Цифры “358” это ее серийный номер. В 2011 году эта компания была приобретена другим производителем электроники Texas Instruments. С этого года префикс “LM” является кодом производителя Texas Instruments, но несмотря на это, этот код используют и другие производители при маркировке своей продукции.
Микросхемы LM358, LM358-N и LM358-P имеют одинаковые технические параметры. У большинства компаний-производителей символами “-N” , “-P” обозначаются пластиковые корпуса PDIP.
В технических описания встречается такие виды: LM358A, LM358B, LM358BA. Так указывается версии следующего поколения промышленного стандарта LM358. Устройства «B» могут быть доступны в более современных микрокорпусах TSOT и WSON.
Применение
Lm358 широко используется в:
- устройствах типа «мигающий маяк»;
- блоках питания и зарядных устройствах;
- схемах управления двигателем;
- материнских платах;
- сплит системах внутреннего и наружного применения;
- бытовой технике: посудомоечные, стиральные машины, холодильные установки;
- различных видах инверторов;
- источниках бесперебойного питания;
- контроллерах и др.
Возможности применения микросхемы производители обычно указывают в технических описаниях на свои устройства.
DataSheet на LM358
Texas Instrument;
STMicroelectronics.
LM358 схема включения | Практическая электроника
Говоря операционный усилитель, я зачастую подразумеваю LM358. Так как если нету каких-то особых требований к быстродействию, очень широкому диапазону напряжений или большой рассеиваемой мощности, то LM358 хороший выбор.
Какие же характеристики LM358 принесли ему такую популярность:
- низкая стоимость;
- никаких дополнительных цепей компенсации;
- одно или двуполярное питание;
- широкий диапазон напряжений питания от 3 до 32 В;
- Максимальная скорость нарастания выходного сигнала: 0,6 В/мкс;
- Ток потребления: 0,7 мА;
- Низкое входное напряжение смещения: 0,2 мВ.
LM358 цоколевка
Так как LM358 имеет в своем составе два операционных усилителя, у каждого по два входа и один выход (6 — выводов) и два контакта нужны для питания, то всего получается 8 контактов.
LM358 корпусируются как в корпуса для объемного монтажа (LM358N — DIP8), так и в корпуса для поверхностного монтажа (LM358D — SO8).
Я применял LM358 только для поверхностного монтажа – просто и удобно паять.
Аналоги LM358
Полные аналоги LM358 от разных производителей NE532, OP04, OP221, OP290, OP295, OPA2237, TA75358P, UPC358C.
Для LM358D — KIA358F, NE532D, TA75358CF, UPC358G.
Вместе с LM358 выпускается большое количество похожих операционных усилителей. Например LM158, LM258, LM2409 имеют аналогичные характеристики, но разный температурный диапазон работы.
| Тип | Минимальная температура, °C | Максимальная температура, °C | Диапазон питающих напряжений, В |
| LM158 | -55 | 125 | от 3(±1,5) до 32(±16) |
| LM258 | -25 | 85 | от 3(±1,5) до 32(±16) |
| LM358 | 0 | 70 | от 3(±1,5) до 32(±16) |
| LM358 | -40 | 85 | от 3(±1,5) до 26(±13) |
Если диапазона 0.
.70 градусов не хватает, то стоит применить LM2409, однако следует учитывать что у неё диапазон питания уже:
Кстати если нужен только один операционный усилитель в компактном 5 выводном корпусе SOT23-5 то вполне можно применить LM321, LMV321 (аналоги AD8541, OP191, OPA337).
LM358 схема включения: неинвертирующий усилитель
Коэффициент усиления этой схемы равен (1+R2/R1).
Зная сопротивления резисторов и входное напряжение можно посчитать выходное:
Uвых=Uвх*(1+R2/R1).
При следующих значениях резисторов коэффициент усиления будет равен 101.
- DA1 – LM358;
- R1 – 10 кОм;
- R2 – 1 MОм.
LM358 схема включения: мощный неинвертирующий усилитель
- DA1 – LM358;
- R1 – 910 кОм;
- R2 – 100 кОм;
- R3 – 91 кОм.
Для этой схемы коэффициент усиления по напряжению равен 10, в общем случае коэффициент усиления этой схемы равен (1+R1/R2).
Коэффициент усиления по току определяется соответствующим коэффициентом транзистора VT1.
LM358 схема включения: преобразователь напряжение — ток
Выходной ток этой схемы будет прямо пропорционален входному напряжению и обратно пропорционален значению сопротивления R1.
I=Uвх/R, [А]=[В]/[Ом].
Для сопротивления резистора R1 равного 1 Ом, каждый Вольт входного напряжения будет давать, один Ампер выходного напряжения.
LM358 схема включения: преобразователь ток — напряжение
А эта схема нужна для преобразования малых токов в напряжение.
Например при R1 = 1 МОм, ток через 1 мкА, превратиться в напряжение 1В на выходе DA1.
LM358 схема включения: дифференциальный усилитель
Эта схема дифференциального усилителя с высоким входным сопротивление, может применятся для измерения напряжении источников с высоким внутренним сопротивлением.
При условии, что R1/R2=R4/R3, выходное напряжение можно рассчитать как:
Uвых = (1+R4/R3)(Uвх1 – Uвх2).
Коэффициент усиления соответственно будет равен: (1+R4/R3).
Для R1 = R2 = R3 = R4 = 100 кОм, коэффициент усиления будет равен 2.
LM358 схема включения: дифференциальный усилитель с регулируемым коэффициентом усиления
Стоит отметить, что предыдущая схема не позволяет подстраивать коэффициент усиления, так как требует одновременного изменения двух резисторов. Если необходимо иметь возможность регулировки коэффициента усиления в дифференциальном усилителе, то можно воспользоваться схемой на трех операционных усилителях.
Для этой схемы нужно соблюсти условия равенства значений сопротивлений резисторов: R1 = R3 и R4 = R5 = R6 = R7.
Тогда коэффициент усиления будет равен: (1+2*R1/R2).
Uвых = (1+2*R1/R2)(Uвх1 – Uвх2).
LM358 схема включения: монитор тока
Еще одна интересная схема позволяющая измерять ток в питающем проводе и состоящая из шунта R1, операционного усилителя npn – транзистора и двух резисторов.
- DA1 – LM358;
- R1 – 0,1 Ом;
- R2 – 100 Ом;
- R3 – 1 кОм.
Напряжение питания операционного усилителя должно быть минимум на 2 В, выше напряжения нагрузки.
LM358 схема включения: преобразователь напряжение – частота
И напоследок схема которую можно использовать в качестве аналого-цифрового преобразователя. Нужно только подсчитать период или частоту выходных сигналов.
- C1 – 0,047 мкФ;
- DA1 – LM358;
- R1 – 100 кОм;
- R2 – 50 кОм;
- R3,R4,R5 – 51 кОм;
- R6 — 100 кОм;
- R7 — 10 кОм.
LM358 — Двухканальный операционный усилитель — DataSheet
LM158, LM158A, LM258, LM258A LM358, LM358A, LM2904, LM2904V — Сдвоенные операционные усилители.
Купить LM358 на алиэкспресс или купить с кэшбэком!
1
Особенности
- Широкий диапазон напряжения питания
— Однополярное питание: от 3 В до 32 В (26 В для LM2904)
— Биполярное питание : от ±1.
5 В до ±16 В (±13 В для LM2904)
- Минимальный потребляемый ток, независящий от напряжения питания:
- Единый коэффициент усиления по всей ширине полосы пропускания: 0.7 МГц
- Низкий входной ток смещения и параметры смещения
— Входное напряжение компенсации смещения нуля: 3 мВ
Для версии с буквой А: 2 мВ
— Входной ток компенсации смещения нуля: 2 нА
— Входной ток смещения: 20 нА
Для версии с буквой А: 15 нА
- Диапазон дифференциального входного напряжения равен максимальному номинальному напряжению питания: 32 В (26 В для LM2904)
- Коэффициент усиления дифференциального напряжения в разомкнутой цепи: 100 dB
- Внутренняя частотная компенсация
- Все изделия соответствуют стандарту MIL-PRF-38535
2 Применение
- Blu-ray проигрыватели и домашние кинотеатры
- Химические и газовые датчики
- DVD записывающие устройства и проигрыватели
- Цифровые мультиметры: Bench and Systems
- Цифровые мультиметры: Handhelds
- Полевые передатчики: датчики температуры
- Управление электродвигателями: асинхронные, коллекторные постоянного тока, бесщеточные постоянного тока, цепи высокого и низкого напряжения, постоянные магниты и шаговые двигатели
- Осциллографы
- ТВ: LCD дисплеи и цифровые платы
- Датчики температуры и контроллеры использующие Modbus
- Весы
3 Описание
Эти микросхемы состоят из двух независимых, частотно-компенсированных операционных усилителей с высоким коэффициентом усиления, предназначенных для работы от одного или сдвоенного источника питания в широком диапазоне напряжений.
| Серийный номер | Корпус | Размеры (Ном.) |
|---|---|---|
| LMx58, LMx58x, LM2904, LM2904V | VSSOP (8) | 3.00 мм × 3.00 мм |
| 4.90 мм × 3.90 мм | ||
| SO (8) | 5.20 мм × 5.30 мм | |
| TSSOP (8) | 3.00 мм × 4.40 мм | |
| PDIP (8) | 9. 81 мм × 6.35 мм | |
| LMx58, LMx58x, LM2904V | CDIP (8) | |
| LCCC (20) | 8.89 мм × 8.89 мм |
Расположение выводов и их функции
Рис. 1 Расположение выводов для корпусов D, DGK, P, PS, PW, JG, 8-Pin SOIC, VSSOP, PDIP, SO, TSSOP, CDIP (Вид сверху)Рис. 2 Корпус FK 20-Pin LCCC (Вид сверху)
NC — внутренне незадействованные выводы
| Вывод | I/O | Описание | ||
|---|---|---|---|---|
| Обозначение | LCCC NO. | SOIC, SSOP, CDIP, PDIP SO, TSSOP, CFP NO. | ||
| 1IN– | 5 | 2 | I | Инвертирующий вход |
| 1IN+ | 7 | 3 | I | Неинвертирующий вход |
| 1OUT | 2 | 1 | O | Выход |
| 2IN– | 15 | 6 | I | Инвертирующий вход |
| 2IN+ | 12 | 5 | I | Неинвертирующий вход |
| 2OUT | 17 | 7 | O | Выход |
| GND | 10 | 4 | — | Земля |
| NC | 1 | — | — | Не подключены |
| 3 | ||||
| 4 | ||||
| 6 | ||||
| 8 | ||||
| 9 | ||||
| 11 | ||||
| 13 | ||||
| 14 | ||||
| 16 | ||||
| 18 | ||||
| 19 | ||||
| VCC | — | 8 | — | Напряжение питания |
| VCC+ | 20 | — | — | Напряжение питания |
5 Спецификация
5.
1 Абсолютные максимальные значения
В рабочем диапазоне температур (если не указано иное)(1)
| LMx58, LMx58x, LM2904V | LM2904 | Ед. Изм. | ||||||
|---|---|---|---|---|---|---|---|---|
| MIN | MAX | MIN | MAX | |||||
| VCC | Напряжение питания(2) | –0.3 | ±16 или 32 | –0. 3 | ±13 или 26 | В | ||
| VID | Дифференциальное входное напряжение(3) | –32 | 32 | –26 | 26 | В | ||
| VI | Любой вход | Входное напряжение | –0.3 | 32 | –0.3 | 26 | В | |
| Длительность короткого замыкания выхода на землю (для одного усилителя) TA = 25°C, VCC ≤ 15 В(4) | Неограниченна | Неограниченна | с | |||||
| TA | Рабочая температура на открытом воздухе | LM158, LM158A | –55 | 125 | °C | |||
| LM258, LM258A | –25 | 85 | ||||||
| LM358, LM358A | 0 | 70 | ||||||
| LM2904 | –40 | 125 | –40 | 125 | ||||
| TJ | Эффективная температура p-n перехода | 150 | 150 | °C | ||||
| Температура корпуса в течении 60 секунд | FK корпус | 260 | °C | |||||
| Температура припоя по корпусу в течении 60 секунд | JG корпус | 300 | 300 | °C | ||||
| Tstg | Температура хранения | –65 | 150 | –65 | 150 | °C | ||
(1) Абсолютные максимальные значения указывают пределы, превышение которых, может привести к повреждению устройства.
Электрические характеристики не применяются при работе с устройством за пределами своих заявленных условий эксплуатации. Воздействие абсолютных максимальных значений на устройство в течении длительного времени, может повлиять на его надежность.
(2) Все значения напряжений (за исключением дифференциальных напряжений и напряжения питания) измеряются относительно земли.
(3) Дифференциальное напряжение на IN+, относительно IN−.
(4) Короткое замыкание выводов на VCC может стать причиной перегрева и возможного выхода из строя.
5.2 Электростатические характеристики
| Значение | Ед. изм. | |||
|---|---|---|---|---|
| V(ESD) | Электростатический разряд | Модель человеческого тела (HBM), по ANSI/ESDA/JEDEC JS-001(1) | ±500 | В |
| Модель устройства (CDM), по JEDEC спецификация JESD22-C101 | ±1000 | |||
5. 3 Рекомендуемые условия
3 Рекомендуемые условия
В рабочем диапазоне температур (если не указано иное)
| LMx58, LMx58x, LM2904V | LM2904 | Ед. изм. | |||||
|---|---|---|---|---|---|---|---|
| MIN | MAX | MIN | MAX | ||||
| VCC | Напряжение питание | 3 | 30 | 3 | 26 | В | |
| VCM | Синфазное напряжение | 0 | VCC – 2 | 0 | VCC – 2 | В | |
| TA | Рабочая температура на открытом воздухе | LM158 | –55 | 125 | °C | ||
| LM2904 | –40 | 125 | –40 | 125 | |||
| LM358 | 0 | 70 | |||||
| LM258 | –25 | 85 | |||||
5. 4 Тепловые характеристики
4 Тепловые характеристики
| Тепловые характеристики | LMx58, LMx58x, LM2904V, LM2904 | LMx58, LMx58x, LM2904V | LMx58, LMx58x, LM2904V | Ед. Изм. | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D (SOIC) | DGK (VSSOP) | P (PDIP) | PS (SO) | PW (TSSOP) | FK (LCCC) | JG (CDIP) | ||||||||
| 8 PINS | 8 PINS | 8 PINS | 8 PINS | 8 PINS | 20 PINS | 8 PINS | ||||||||
| RθJA | Тепловое сопротивление кристалл-окружающая среда | 97 | 172 | 85 | 95 | 149 | — | — | °C/Вт | |||||
| RθJC(top) | Тепловое сопротивление кристалл — корпус | 72. 2 | — | — | — | — | 5.61 | 14.5 | ||||||
6.5 Электрические характеристики для LMx58
В указанном диапазоне температур, VCC = 5 В (если не указано иное)
| Параметр | Условия(1) | TA(2) | LM158 LM258 | LM358 | Ед. изм. | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| MIN | TYP(3) | MAX | MIN | TYP(3) | MAX | ||||||
| VIO | Входное напряжение компенсации смещения нуля | VCC = от 5 В до MAX, VIC = VICR(min), VO = 1.4 В | 25°C | 3 | 5 | 3 | 7 | мВ | |||
| Весь диапазон | 7 | 9 | |||||||||
| αVIO | Средний температурный коэффициент входного напряжения смещения нуля | Весь диапазон | 7 | 7 | мкВ/°C | ||||||
| IIO | Входной ток компенсации смещения нуля | VO = 1. 4 В | 25°C | 2 | 30 | 2 | 50 | нA | |||
| Весь диапазон | 100 | 150 | |||||||||
| αIIO | Средний температурный коэффициент входного тока смещения нуля | Весь диапазон | 10 | 10 | пA/°C | ||||||
| IIB | Входной ток смещения | VO = 1.4 В | 25°C | –20 | –150 | –20 | –250 | нA | |||
| Весь диапазон | –300 | –500 | |||||||||
| VICR | Диапазон входного синфазного напряжения | VCC = от 5 В до MAX | 25°C | от 0 до VCC – 1.  5 | от 0 до VCC – 1.5 | В | |||||
| Весь диапазон | от 0 до VCC – 2 | от 0 до VCC – 2 | |||||||||
| VOH | Высокий уровень выходного напряжения | RL ≥ 2 кОм | 25°C | VCC – 1.5 | VCC – 1.5 | В | |||||
| RL ≥ 10 кОм | 25°C | ||||||||||
| VCC = MAX | RL = 2 кОм | Весь диапазон | 26 | 26 | |||||||
| RL ≥ 10 кОм | Весь диапазон | 27 | 28 | 27 | 28 | ||||||
| VOL | Низкий уровень выходного напряжения | RL ≤ 10 кОм | Весь диапазон | 5 | 20 | 5 | 20 | мВ | |||
| AVD | Большой сигнал усиления дифференциального напряжения | VCC = 15 В VO = от 1 В до 11 В, RL ≥ 2 кОм | 25°C | 50 | 100 | 25 | 100 | В/мВ | |||
| Весь диапазон | 25 | 15 | |||||||||
| CMRR | Коэффициент ослабления синфазного сигнала | VCC= от 5 В до MAX, VIC = VICR(min) | 25°C | 70 | 80 | 65 | 80 | dB | |||
| kSVR | Коэффициент подавления помех по питанию (ΔVDD /ΔVIO) | VCC = от 5 В до MAX | 25°C | 65 | 100 | 65 | 100 | dB | |||
| VO1/ VO2 | Переходное затухание | f = от 1 кГц до 20 кГц | 25°C | 120 | 120 | dB | |||||
| IO | Выходной ток | VCC = 15 В, VID = 1 В, VO = 0 | Источник | 25°C | –20 | –30 | –20 | –30 | мА | ||
| Весь диапазон | –10 | –10 | |||||||||
| VCC = 15 В, VID = –1 В, VO = 15 В | Приемник | 25°C | 10 | 20 | 10 | 20 | |||||
| Весь диапазон | 5 | 5 | |||||||||
| VID = от –1 В, VO = 200 мВ | 25°C | 12 | 30 | 12 | 30 | мкА | |||||
| IOS | Ток короткого замыкания на выходе | VCC около 5 В, GND около –5 В, VO = 0 | 25°C | ±40 | ±60 | ±40 | ±60 | мА | |||
| ICC | Потребляемый ток (два усилителя) | VO = 2. 5 В, Без нагрузки | Весь диапазон | 0.7 | 1.2 | 0.7 | 1.2 | мА | |||
| VCC = MAX, VO = 0.5 VCC, Без нагрузки | Весь диапазон | 1 | 2 | 1 | 2 | ||||||
(1) Все характеристики измерены в разомкнутой цепи при нулевом входном синфазном напряжении, если не указано иное. MAX VCC для испытаний составляет 26 В для LM2902 и 30 В для других.
(2) Весь диапазон это температуры от –55°C до 125°C для LM158, от –25°C до 85°C для LM258, и от 0°C до 70°C для LM358, и от –40°C до 125°C для LM2904.
(3) Все типичные значения для температуры TA = 25°C
6.6 Электрические характеристики для LM2904
В указанном диапазоне температур, VCC = 5 В (если не указано иное)
| Параметр | Условия(1) | TA(2) | LM2904 | Ед. изм. | ||||
|---|---|---|---|---|---|---|---|---|
| MIN | TYP(3) | MAX | ||||||
| VIO | Входное напряжение компенсации смещения нуля | VCC = от 5 В до MAX, VIC = VICR(min), VO = 1.4 В | Без A суффикса в маркировке | 25°C | 3 | 7 | мВ | |
| Весь диапазон | 10 | |||||||
| С А суффиксом в маркировке | 25°C | 1 | 2 | |||||
| Весь диапазон | 4 | |||||||
| αVIO | Средний температурный коэффициент входного напряжения смещения нуля | Весь диапазон | 7 | мкВ/°C | ||||
| IIO | Входной ток компенсации смещения нуля | VO = 1. 4 В | Без V суффикса в маркировке | 25°C | 2 | 50 | нА | |
| Весь диапазон | 300 | |||||||
| С V суффиксом в маркировке | 25°C | 2 | 50 | |||||
| Весь диапазон | 150 | |||||||
| αIIO | Средний температурный коэффициент входного тока смещения нуля | Весь диапазон | 10 | пA/°C | ||||
| IIB | Входной ток смещения | VO = 1.4 В | 25°C | –20 | –250 | нA | ||
| Весь диапазон | –500 | |||||||
| VICR | Диапазон входного синфазного напряжения | VCC = от 5 В до MAX | 25°C | от 0 до VCC – 1.  5 | В | |||
| Весь диапазон | от 0 до VCC – 2 | |||||||
| VOH | Высокий уровень выходного напряжения | RL ≥ 10 кОм | 25°C | VCC – 1.5 | В | |||
| VCC = MAX, Без V суффикса | RL = 2 кОм | Весь диапазон | 22 | |||||
| RL ≥ 10 кОм | Весь диапазон | 23 | 24 | |||||
| VCC = MAX С V суффиксом | RL = 2 кОм | Весь диапазон | 26 | |||||
| RL ≥ 10 кОм | Весь диапазон | 27 | 28 | |||||
| VOL | Низкий уровень выходного напряжения | RL ≤ 10 кОм | Весь диапазон | 5 | 20 | мВ | ||
| AVD | Большой сигнал усиления дифференциального напряжения | VCC = 15 В, VO = от 1 В до 11 В, RL ≥ 2 кОм | 25°C | 25 | 100 | В/мВ | ||
| Весь диапазон | 15 | |||||||
| CMRR | Коэффициент ослабления синфазного сигнала | VCC = от 5 В до MAX, VIC = VICR(min) | Без V суффикса | 25°C | 50 | 80 | dB | |
| С V суффиксом | 25°C | 65 | 80 | |||||
| kSVR | Коэффициент подавления помех по питанию (ΔVCC /ΔVIO) | VCC = от 5 В до MAX | 25°C | 65 | 100 | dB | ||
| VO1/ VO2 | Переходное затухание | f = от 1 кГц до 20 кГц | 25°C | 120 | dB | |||
| IO | Выходной ток | VCC = 15 В, VID = 1 В, VO = 0 | Источник | 25°C | –20 | –30 | мA | |
| Весь диапазон | –10 | |||||||
| VCC = 15 В, VID = –1 В, VO = 15 В | Приемник | 25°C | 10 | 20 | ||||
| Весь диапазон | 5 | |||||||
| VID = –1 В, VO = 200 мВ | Без V суффикса | 25°C | 30 | мкA | ||||
| С V суффиксом | 25°C | 12 | 40 | |||||
| IOS | Ток короткого замыкания на выходе | VCC около 5 В, VO = 0, GND около −5 V | 25°C | ±40 | ±60 | мA | ||
| ICC | Потребляемый ток (четыре усилителя) | VO = 2. 5 В, Без нагрузки | Весь диапазон | 0.7 | 1.2 | мA | ||
| VCC = MAX, VO = 0.5 VCC, Без нагрузки | Весь диапазон | 1 | 2 | |||||
(1) Все характеристики измерены в разомкнутой цепи при нулевом входном синфазном напряжении, если не указано иное. MAX VCC для испытаний составляет 26 В для LM2902 и 30 В для других.
(2) Весь диапазон это температуры от –55°C до 125°C для LM158, от –25°C до 85°C для LM258, и от 0°C до 70°C для LM358, и от –40°C до 125°C для LM2904.
(3) Все типичные значения для температуры TA = 25°C
5.7 Электрические характеристики для LM158A and LM258A
В указанном диапазоне температур, VCC = 5 В (если не указано иное)
| Параметр | Условия(1) | TA(1) | LM158A | LM258A | Ед. изм. | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| MIN | TYP(2) | MAX | MIN | TYP(2) | MAX | ||||||
| VIO | Входное напряжение компенсации смещения нуля | VCC = 5 В до 30 В, VIC = VICR(min), VO = 1.4 В | 25°C | 2 | 2 | 3 | мВ | ||||
| Весь диапазон | 4 | 4 | |||||||||
| αVIO | Средний температурный коэффициент входного напряжения смещения нуля | Весь диапазон | 7 | 15 | 7 | 15 | мкA/°C | ||||
| IIO | Входной ток компенсации смещения нуля | VO = 1. 4 В | 25°C | 2 | 10 | 2 | 15 | нA | |||
| Весь диапазон | 30 | 30 | |||||||||
| αIIO | Средний температурный коэффициент входного тока смещения нуля | Весь диапазон | 10 | 200 | 10 | 200 | пA/°C | ||||
| IIB | Входной ток смещения | VO = 1.4 В | 25°C | –15 | –50 | –15 | –80 | нA | |||
| Весь диапазон | –100 | –100 | |||||||||
| VICR | Диапазон входного синфазного напряжения | VCC = 30 В | 25°C | от 0 до VCC – 1.  5 | от 0 до VCC – 1.5 | В | |||||
| Весь диапазон | от 0 до VCC – 2 | от 0 до VCC – 2 | |||||||||
| VOH | Высокий уровень выходного напряжения | RL ≥ 2 кОм | 25°C | VCC – 1.5 | VCC – 1.5 | В | |||||
| VCC = 30 В | RL= 2 кОм | Весь диапазон | 26 | 26 | |||||||
| RL≥ 10 кОм | Весь диапазон | 27 | 28 | 27 | 28 | ||||||
| VOL | Низкий уровень выходного напряжения | RL ≤ 10 кОм | Весь диапазон | 5 | 20 | 5 | 20 | мВ | |||
| AVD | Большой сигнал усиления дифференциального напряжения | VCC = 15 В, VO = от 1 В до 11 В, RL ≥ 2 кОм | 25°C | 50 | 100 | 50 | 100 | В/мВ | |||
| Весь диапазон | 25 | 25 | |||||||||
| CMRR | Коэффициент ослабления синфазного сигнала | 25°C | 70 | 80 | 70 | 80 | dB | ||||
| kSVR | Коэффициент подавления помех по питанию (ΔVD /ΔVIO) | 25°C | 65 | 100 | 65 | 100 | dB | ||||
| VO1/ VO2 | Переходное затухание | f = от 1 кГц до 20 кГц | 25°C | 120 | 120 | dB | |||||
| IO | Выходной ток | VCC = 15 В, VID = 1 В, VO = 0 | Источник | 25°C | –20 | –30 | –60 | –20 | –30 | −60 | мA |
| Весь диапазон | –10 | –10 | |||||||||
| VCC = 15 В, VID = –1 В, VO = 15 В | Приемник | 25°C | 10 | 20 | 10 | 20 | |||||
| Весь диапазон | 5 | 5 | |||||||||
| VID = −1 В, VO = 200 мВ | 25°C | 12 | 30 | 12 | 30 | мкA | |||||
| IOS | Ток короткого замыкания на выходе | VCC около 5 В, GND около –5 В, VO = 0 | 25°C | ±40 | ±60 | ±40 | ±60 | мA | |||
| ICC | Потребляемый ток (четыре усилителя) | VO = 2. 5 В, Без нагрузки | Весь диапазон | 0.7 | 1.2 | 0.7 | 1.2 | мA | |||
| VCC = MAX В, VO = 0.5 В, Без нагрузки | Весь диапазон | 1 | 2 | 1 | 2 | ||||||
(1) Все характеристики измерены в разомкнутой цепи при нулевом входном синфазном напряжении, если не указано иное. MAX VCC для испытаний составляет 26 В для LM2902 и 30 В для других.
(2) Все типичные значения для температуры TA = 25°C
5.8 Электрические характеристики для LM358A
В указанном диапазоне температур, VCC = 5 В (если не указано иное)
| Параметр | Условия(1) | TA(1) | LM358A | Ед. Изм. | ||||
|---|---|---|---|---|---|---|---|---|
| MIN | TYP(2) | MAX | ||||||
| VIO | Входное напряжение компенсации смещения нуля | VCC = от 5 до 30 В, VIC = VICR(min), VO = 1.4 В | 25°C | 2 | 3 | мВ | ||
| Весь диапазон | 5 | |||||||
| αVIO | Средний температурный коэффициент входного напряжения смещения нуля | Весь диапазон | 7 | 20 | мкA/°C | |||
| IIO | Входной ток компенсации смещения нуля | VO = 1.4 В | 25°C | 2 | 30 | нA | ||
| Весь диапазон | 75 | |||||||
| αIIO | Средний температурный коэффициент входного тока смещения нуля | Весь диапазон | 10 | 300 | пA/°C | |||
| IIB | Входной ток смещения | VO = 1. 4 В | 25°C | –15 | –100 | нA | ||
| Весь диапазон | –200 | |||||||
| VICR | Диапазон входного синфазного напряжения | VCC = 30 В | 25°C | от 0 до VCC – 1.5 | В | |||
| Весь диапазон | от 0 до VCC – 2 | |||||||
| VOH | Высокий уровень выходного напряжения | RL ≥ 2 кОм | 25°C | VCC – 1.5 | В | |||
| VCC = 30 V | RL= 2 кОм | Весь диапазон | 26 | |||||
| RL≥ 10 кОм | Весь диапазон | 27 | 28 | |||||
| VOL | Низкий уровень выходного напряжения | RL ≤ 10 кОм | Весь диапазон | 5 | 20 | мВ | ||
| AVD | Большой сигнал усиления дифференциального напряжения | VCC = 15 В, VO = от 1 В до 11 В, RL ≥ 2 кОм | 25°C | 25 | 100 | В/мВ | ||
| Весь диапазон | 15 | |||||||
| CMRR | Коэффициент ослабления синфазного сигнала | 25°C | 65 | 80 | dB | |||
| kSVR | Коэффициент подавления помех по питанию (ΔVDD /ΔVIO) | 25°C | 65 | 100 | dB | |||
| VO1/ VO2 | Переходное затухание | f = от 1 кГц до 20 кГц | 25°C | 120 | dB | |||
| IO | Выходной ток | VCC = 15 В, VID = 1 В, VO = 0 | Источник | 25°C | –20 | –30 | −60 | мA |
| Весь диапазон | –10 | |||||||
| VCC = 15 В, VID = –1 В, VO = 15 В | Приемник | 25°C | 10 | 20 | ||||
| Весь диапазон | 5 | |||||||
| VID = –1 В, VO = 200 мВ | 25°C | 30 | мкA | |||||
| IOS | Ток короткого замыкания на выходе | VCC около 5 В, GND около –5 В, VO = 0 | 25°C | ±40 | ±60 | мA | ||
| ICC | Потребляемый ток (четыре усилителя) | VO = 2. 5 В, Без нагрузки | Весь диапазон | 0.7 | 1.2 | мA | ||
| VCC = MAX В, VO = 0.5 В, Без нагрузки | Весь диапазон | 1 | 2 | |||||
(1) Все характеристики измерены в разомкнутой цепи при нулевом входном синфазном напряжении, если не указано иное. MAX VCC для испытаний составляет 26 В для LM2902 и 30 В для других.
(2) Все типичные значения для температуры TA = 25°C
6 Рабочие условия
VCC = ±15 V, TA = 25°C
| Параметр | Условия | TYP | Ед. изм. | |
|---|---|---|---|---|
| SR | Скорость нарастания при единичном усилении | RL = 1 МОм, CL = 30 пФ, VI = ±10 В (см. Рис. 3) | 0.3 | В/мкс |
| B1 | Ширина полосы при единичном усилении | RL = 1 MОм, CL = 20 пФ (см. Рис. 3) | 0.7 | МГц |
| Vn | Эквивалентное напряжение шумов, приведенное ко входу | RS = 100 Ом, VI = 0 В, f = 1 кГц (см. Рис. 4) | 40 | нВ/√Гц |
7 Применение
Типичное применение операционного усилителя в качестве инвертирующего усилителя. Этот усилитель принимает положительное напряжение на входе и преобразует его в отрицательное той же величины. Таким же образом он преобразует отрицательное напряжение в положительное.
Напряжение питания должно быть больше чем диапазоны входного и выходного напряжения сигнала. Например если будет усиливаться сигнал от ±0.5 В до ±1.8 В, напряжения питания ±12 В будет достаточно.
Требуемый коэффициент усиления для инвертирующего усилителя рассчитывается по формулам (1) и (2):
Av=Vout/Vin (1)
Например Av=1.8/-0.5=-3.6 (2)
После того как определен коэффициент усиления, выбираются значения RI или RF. Выбирать значение сопротивления желательно в кОм, так как схема будет использовать токи в мА. Это гарантирует, что не будет потребляться слишком много тока. Для этого примера выберем RI=10 кОм, что дает RF=36 кОм. RF рассчитывается по формуле (3): Av=-RF/RI.
Рис. 6 Входное и выходное напряжения на инвертирующем усилителе
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
УКВ приемник прямого усиления на микросхеме LM358
Для приема сигналов радиостанции авиаслужб, работающих на частотах УКВ-диапазона с амплитудной модуляцией, можно использовать приемник прямого усиления.
Главным достоинством такого типа приемников является отсутствие каких-либо генераторов в схеме устройства. При этом отсутствует излучение высокочастотной энергии в приемную антенну. Такой приемник можно использовать даже на борту авиалайнера, не опасаясь создать помехи навигационной аппаратуре.
Принципиальная схема
На рис. 1 приведена принципиальная электрическая схема приемника. Полезный сигнал с антенны WA1 выделяется резонансным контуром L1, С2 и далее детектируется диодом VD1.
Для улучшения детекторной характеристики через диод VD1 протекает в прямом направлении небольшой ток, заданный резистором R1. Выделенная огибающая амп-литудно-модулированного сигнала усиливается двумя каскадами усилителя низкой частоты, выполненными на операционном усилителе DA1.
Усиленный сигнал низкой частоты через разделительный конденсатор С8 излучается динамиком ВА1. Для регулировки уровня громкости служит переменный резистор R3. Так как с ростом частоты все большее влияние на характеристики устройства оказывают его конструктивные особенности и параметры элементов, то приведем описание конкретных элементов схемы.
Рис. 1. Принципиальная схема простого самодельного УКВ приемника прямого усиления на микросхеме LM358.
Детали
Диод VD1 должен быть обязательно германиевым. При использовании кремниевого диода заметно снижается чувствительность приемника.
Конденсатор настройки С2 на рабочую частоту должен иметь как можно меньшие габариты. Его максимальная емкость может составлять не более 20 пФ, а минимальная – не более 5 пФ.
Катушка индуктивности L1 бескаркасная, намотана посеребренным проводом диаметром 1 мм на оправке диаметром 10 мм и содержит 4…5 витков. Длина намотки составляет 10 мм.
Рис. 2. Микросхема LM358 – внешний вид и расположение выводов.
Контурные катушку и конденсатор можно применить и заводские, взяв их из радиовещательного приемника FM-диапазона. Однако так как станции авиаслужб работают выше по частоте, чем FM-станции, то при использовании таких контуров следует уменьшить индуктивность катушки, например, уменьшив количество витков.
Для получения большего коэффициента усиления величину сопротивления резистора R5 можно уменьшить. При этом для сохранения амплитудно-частотной характеристики в области низких частот следует увеличить емкость конденсатора С7 до 4,7 мкФ.
Приемник собран на небольшой печатной плате, помещенной в маленький пластмассовый корпус. При этом использовалась встроенная петлевая антенна.
Автор статьи – В. Семин. Статья опубликована в РЛ, №5,2003 г.
Компаратор на lm358 схема
Примеры работы компаратора приведены на основе микросхемы LM ( счетверенный компаратора напряжений) и LM А на днях перебирал поделку, в которой впервые использовал эту микросхему, и решил вспомнить, как работает компаратор. Заодно и.
Описание операционного усилителя LM358
Область применения — в качестве усилительного преобразователя, в схемах преобразования постоянного напряжения, и во всех стандартных схемах, где используются операционные усилители, как с однополярным питающим напряжением, так и двухполярным.
Профессиональный цифровой осциллограф
Количество каналов: 1, размер экрана: 2,4 дюйма, разрешен…
Технические характеристики LM358
- Однополярное питание: от 3 В до 32 В.
- Двухполярное питание: ± 1,5 до ± 16 В.
- Ток потребления: 0,7 мА.
- Входное напряжение смещения: 3 мВ.
- Дифференциальное входное напряжение: 32 В.
- Синфазный входной ток: 20 нА.
- Дифференциальный входной ток: 2 нА.
- Дифференциальный коэффициент усиления по напряжению: 100 дБ.
- Размах выходного напряжения: от 0 В до VCC — 1,5 В.
- Коэффициент гармонических искажений: 0,02%.
- Максимальная скорость нарастания выходного сигнала: 0,6 В/мкс.
- Частота единичного усиления (с температурной компенсацией): 1,0 МГц.
- Максимальная рассеиваемая мощность: 830 мВт.
- Диапазон рабочих температур: 0…70 гр.С.
Габаритные размеры и назначения выводов LM358 (LM358N)
LM358 цоколевка
LM358 состоит из двух ОУ, каждый имеет по 4 вывода, имеющих свое назначение.
Всего получается 8 контактов. Производятся в нескольких видах корпусного исполнения, для объемного DIP и поверхностного монтажа на плату SO. Так же могут встречается в усовершенствованных корпусах SOIC, VSSOP, TSSOP.
Назначение контактов для всех видов корпусов совпадает: 2,3, 5,6, — входы, 1,7 – выходы, 4 – минус источника питания, 8 – плюс источника питания.
Особенности операционного усилителя
Микросхема LM358 получила широкое распространение среди радиолюбителей, так как у нее очень много преимуществ. Среди всех можно выделить такие:
- Крайне низкая цена элемента.
- При реализации устройств на микросхеме не требуется устанавливать дополнительные цепи для компенсации.
- Может питаться как от однополярного источника, так и от двухполярного.
- Питание может происходить от источника, напряжение которого 3…32В. Это позволяет использовать практически любой блок питания.
- На выходе сигнал нарастает со скоростью 0,6 В/мкс.
- Максимальный потребляемый ток не превышает 0,7 мА.
- Напряжение смещения на входе не более 0,2 мВ.
Это ключевые особенности, на которые нужно обращать внимание при выборе этой микросхемы. В том случае, если какой-то параметр не устраивает, лучше поискать аналоги или похожие операционные усилители.
Индикатор переменного напряжения 220 В
Рассмотрим первый, наиболее простой вариант индикатора сети на светодиоде. Его применяют в отвертках для нахождения фазы 220 В. Для реализации нам понадобится:
Светодиод (HL) вы можете выбрать абсолютно любой. Характеристики диода (VD) должны быть ориентировочно такими: прямое напряжение, при прямом токе 10-100 мА – 1-1,1 В. Обратное напряжение 30-75 В. Резистор (R) должен иметь сопротивление не меньше 100 кОм, но и не больше 150 кОм, иначе просядет яркость свечения индикатора. Такое устройство можно самостоятельно выполнить в навесной форме, даже без использования печатной платы.
Схема примитивного индикатора тока будет выглядеть аналогичным образом, только необходимо использовать емкостное сопротивление.
Аналоги LM358
Ниже приведен список зарубежных и отечественных аналогов операционного усилителя LM358:
- GL358
- NE532
- OP221
- OP290
- OP295
- TA75358P
- UPC358C
- AN6561
- CA358E
- HA17904
- КР1040УД1 (отечественный аналог)
- КР1053УД2 (отечественный аналог)
- КР1401УД5 (отечественный аналог)
Список ранее опубликованных глав
- Поваренная книга разработчика аналоговых схем: Операционные усилители
- Инвертирующий усилитель
- Неинвертирующий усилитель
- Инвертирующий сумматор
- Дифференциальный усилитель
- Интегратор
- Дифференциатор
- Трансимпедансный усилитель
- Однополярная схема измерения тока
- Биполярная схема измерения тока
- Однополярная схема измерения тока с широким рабочим диапазоном (3 декады)
- ШИМ-генератор на ОУ
- Инвертирующий усилитель переменного напряжения (активный фильтр высоких частот)
- Неинвертирующий усилитель переменного напряжения (активный фильтр высоких частот)
- Активный полосовой фильтр
- Однополупериодный инвертирующий выпрямитель
- Выпрямитель на ОУ
- Низковольтный выпрямитель с однополярным питанием
- Ограничитель скорости изменения напряжения
- Схема формирования дифференциального сигнала
- Схема инвертирующего усилителя со смещением инвертирующего входа
- Схема неинвертирующего усилителя со смещением инвертирующего входа
- Схема неинвертирующего усилителя со смещением неинвертирующего входа
- Схема инвертирующего усилителя со смещением неинвертирующего входа
Перевел Вячеслав Гавриков по заказу АО КОМПЭЛ
•••
LM358 DataSheet на русском, описание и схема включения
Микросхема LM358 как написано в его DataSheet является универсальным решением, так как схема включения большинства популярных устройств весьма проста, в случаях отсутствия жестких требований к высокому быстродействию, рассеиваемой мощности и нестандартному питающему напряжению.
Небольшая стоимость, отсутствие необходимости подключения дополнительных элементов частотной коррекции, возможность использования во всем диапазоне стандартных питающих напряжений (до +32В) и низкий потребляемый ток, делают его кандидатом номер один для электронных проектов с ОУ.
LM358 цоколевка
LM358 состоит из двух ОУ, каждый имеет по 4 вывода, имеющих свое назначение. Всего получается 8 контактов. Производятся в нескольких видах корпусного исполнения, для объемного DIP и поверхностного монтажа на плату SO. Так же могут встречается в усовершенствованных корпусах SOIC, VSSOP, TSSOP.
Назначение контактов для всех видов корпусов совпадает: 2,3, 5,6, — входы, 1,7 – выходы, 4 – минус источника питания, 8 – плюс источника питания.
Технические характеристики
Ниже указаны предельные допустимые значения условий эксплуатации для диапазона рабочих температур окружающей среды TA от 0 до +70 °C, если не указано иное.
Основные электрические характеристики, при температуре окружающей среды TA = 25 °C.
Рекомендуемые условия эксплуатации в диапазоне рабочих температур окружающей среды, если не указано иное:
Подверженность устройства повреждению от электростатического разряда (ESD):
Также у данного устройства есть тепловые характеристики:
Схемы подключения
Ниже приведем несколько простых схем включения lm358 которые могут вам пригодится. Все они являются ознакомительными, так что обязательно проверяйте все перед внедрением в производственной сфере.
Схема в мощном неинвертирующим усилителе.
Преобразователь напряжения — ток.
Схема с дифференциальным усилителем.
Неинвертирующий усилитель средней мощности.
Аналоги
Аналогами LM358 можно считать микросхемы в которых указываются идентичные характеристики. К таким относятся: LM158, LM258, LM2904, LM2409. Эти микросхемы незначительно отличаются от описываемой своими тепловыми параметрами и подойдут в качестве замены для большинства проектов.
Для ее замены можно использовать: GL 358, NE 532, OP 04, OP 221, OP 290, OP 295, OPA 2237, TA7 5358-P, UPC 358C, AN 6561, CA 358E, HA 17904. Отечественные аналоги lm358: КР 1401УД5, КР 1053УД2, КР 1040УД1.
Для замены также может подойти аналог по электрическим параметрам, но уже c четырьмя ОУ в одной микросхеме — LM324.
Маркировка
Префикс LM сначала использовался при маркировке общего назначения компанией National Semiconductor. Цифры “358” это ее серийный номер. В 2011 году эта компания была приобретена другим производителем электроники Texas Instruments. С этого года префикс “LM” является кодом производителя Texas Instruments, но несмотря на это, этот код используют и другие производители при маркировке своей продукции. Микросхемы LM358, LM358-N и LM358-P имеют одинаковые технические параметры. У большинства компаний-производителей символами “-N” , “-P” обозначаются пластиковые корпуса PDIP.
В технических описания встречается такие виды: LM358A, LM358B, LM358BA.
Так указывается версии следующего поколения промышленного стандарта LM358. Устройства «B» могут быть доступны в более современных микрокорпусах TSOT и WSON.
Применение
Lm358 широко используется в:
- устройствах типа «мигающий маяк»;
- блоках питания и зарядных устройствах;
- схемах управления двигателем;
- материнских платах;
- сплит системах внутреннего и наружного применения;
- бытовой технике: посудомоечные, стиральные машины, холодильные установки;
- различных видах инверторов;
- источниках бесперебойного питания;
- контроллерах и др.
Возможности применения микросхемы производители обычно указывают в технических описаниях на свои устройства.
DataSheet на LM358
Texas Instrument; STMicroelectronics.
shematok.ru
Типовые схемы включения
Пришлось просмотреть несколько спецификаций от разных фабрик, чтобы найти самый полноценный. Большинство короткие и малоинформативные.
Чтобы было максимально понятно, как работают схемы включения LM358 и LM358N, ознакомитесь с типовым включением.
Светодиодный драйвер для светодиода
LM358 схема включения: неинвертирующий усилитель
Коэффициент усиления этой схемы равен (1+R2/R1).
Зная сопротивления резисторов и входное напряжение можно посчитать выходное:
Uвых=Uвх*(1+R2/R1).
При следующих значениях резисторов коэффициент усиления будет равен 101.
Индикатор напряжения на двухцветном светодиоде
Еще одна популярная схема индикации, это схема с использованием двухцветного светодиода для отображения степени заряда батареи или же сигнализации о включении или выключении лампы в другом помещении. Это может быть очень удобно, например, если выключатель света в подвале расположен до лестницы ведущей вниз (кстати, не забудьте прочитать интересную статью о том как сделать подсветку лестницы светодиодной лентой).
До того как спуститься туда, вы зажигаете свет, и индикатор загорается красным, в выключенном состоянии вы видите зеленое свечение на клавише. В этом случае вам не придется заходить в темную комнату и уже там нащупывать выключатель. Когда вы покинули подвал, вы по цвету светодиода знаете, горит свет в подвале или нет. Одновременно с этим, вы контролируете исправность лампочки, потому что в случае ее перегорания, красным светодиод светиться не будет. Вот схема индикатора напряжения на двухцветном светодиоде.
В заключении можно сказать, что это лишь основные возможные схемы использования светодиодов для индикации напряжения. Все они несложные, и в своей реализации под силу даже дилетанту. В них не использовалось никаких дорогостоящих интегральных микросхем и тому подобное. Рекомендуем обзавестись таким устройством всем любителям и профессионалам электрикам, чтобы никогда не подвергать свое здоровье опасности, приступая к ремонтным работам, не проверив наличие напряжения.
5.
4 Тепловые характеристики| Тепловые характеристики | LMx58, LMx58x, LM2904V, LM2904 | LMx58, LMx58x, LM2904V | LMx58, LMx58x, LM2904V | Ед. Изм. | |||||
|---|---|---|---|---|---|---|---|---|---|
| D (SOIC) | DGK (VSSOP) | P (PDIP) | PS (SO) | PW (TSSOP) | FK (LCCC) | JG (CDIP) | |||
| 8 PINS | 8 PINS | 8 PINS | 8 PINS | 8 PINS | 20 PINS | 8 PINS | |||
| RθJA | Тепловое сопротивление кристалл-окружающая среда | 97 | 172 | 85 | 95 | 149 | — | — | °C/Вт |
| RθJC(top) | Тепловое сопротивление кристалл – корпус | 72.2 | — | — | — | — | 5.61 | 14.5 |
LM358 схема включения: преобразователь напряжение — ток
Выходной ток этой схемы будет прямо пропорционален входному напряжению и обратно пропорционален значению сопротивления R1.
I=Uвх/R, [А]=[В]/[Ом].
Для сопротивления резистора R1 равного 1 Ом, каждый Вольт входного напряжения будет давать, один Ампер выходного напряжения.
DataSheet на LM358
Texas Instrument;
STMicroelectronics.
Микросхема LM358 SO-8 30601011 (арт. 61/50/235)
Артикул: 61/50/235
1Микросхема LM358 SO-8 30601011 (арт.
61/50/235)
Микросхема LM358 SO-8 30601011 (арт. 61/50/235)
Микросхема LM358 SO-8 30601011 (арт. 61/50/235)
Категория:
ID: 27784
Бренд: Ресанта
Двойные операционные усилители с однополярным питанием
% PDF-1.
4
%
1 0 obj
>
эндобдж
6 0 obj / Title (LM358 – Двойные операционные усилители с однополярным питанием)
>>
эндобдж
2 0 obj
>
эндобдж
3 0 obj
>
эндобдж
4 0 obj
>
поток
2019-07-23T10: 26: 23-07: 00BroadVision, Inc.2020-04-21T15: 46 + 02: 002020-04-21T15: 46 + 02: 00 Приложение Acrobat Distiller 18.0 (Windows) / pdf
Диапазон входного синфазного сигнала
включает отрицательную подачу, тем самым устраняя необходимость в
компоненты внешнего смещения во многих приложениях.Выходное напряжение
Диапазон также включает отрицательное напряжение источника питания.IC LM358 Распиновка, описание, аналоги и техническое описание
Микросхема операционного усилителя LM358
Микросхема операционного усилителя LM358
Распиновка микросхемы LM358
нажмите на картинку для увеличения
Штифт LM358 Конфигурация
Номер контакта | Имя контакта | Описание |
1 | ВЫХОД1 | Выход операционного усилителя 1 |
2 | INPUT1- | Инвертирующий вход операционного усилителя 1 |
3 | INPUT1 + | Неинвертирующий вход операционного усилителя 1 |
4 | В EE , ЗЕМЛЯ | Земля или отрицательное напряжение питания |
5 | INPUT2 + | Неинвертирующий вход операционного усилителя 2 |
6 | INPUT2- | Инвертирующий вход операционного усилителя 2 |
7 | ВЫХОД2 | Выход операционного усилителя 2 |
8 | В CC | Положительное напряжение питания |
- Интегрирован с двумя операционными усилителями в одном корпусе
- Широкий диапазон источников питания
- Отдельное питание – от 3 до 32 В
- Двойное питание – ± 1. От 5 В до ± 16 В
От 5 В до ± 16 В- Низкий ток потребления – 700uA
- Однополярное питание для двух операционных усилителей обеспечивает надежную работу
- Выходы с защитой от короткого замыкания
- Рабочая температура окружающей среды – от 0 ° C до 70 ° C
- Температура паяльника – 260 ˚C (в течение 10 секунд – предписано)
- Доступные пакеты: TO-99, CDIP, DSBGA, SOIC, PDIP, DSBGA
LM358 Эквивалент ИС с двумя операционными усилителями
LM358A, LM358E, LM358-N, LM358W
Подключение питанияВыше представлена конфигурация питания как для одинарного, так и для двойного подключения.
Краткое описание: LM358 – это микросхема с двумя операционными усилителями, интегрированная с двумя операционными усилителями, питаемыми от общего источника питания. Его можно рассматривать как половину четырехъядерного ОУ LM324, содержащего четыре ОУ с общим источником питания.
Диапазон дифференциального входного напряжения может быть равен диапазону напряжения источника питания. Входное напряжение смещения по умолчанию очень низкое и составляет 2 мВ. Типичный ток питания составляет 500 мкА независимо от диапазона напряжения питания, а максимальный ток составляет 700 мкА.Диапазон рабочих температур составляет от 0 ° C до 70 ° C при температуре окружающей среды, тогда как максимальная температура перехода может достигать 150 ° C.
Выход = ( 1+ R2 / R1) * Vin
Заявки:
- Усилители преобразователя
- Схемы обычных операционных усилителей
- Интегратор, дифференциатор, сумматор, сумматор, повторитель напряжения и т. Д.,
- Блоки усиления постоянного тока, Цифровые мультиметры, Осциллографы
- Компараторы (контроль и регулировка контура)
2D-модель:
LM358 Конфигурация выводов ИС и их применение
ИС или интегральная схема – это маленькая черная микросхема, основа современной электроники, а также важный компонент многих электронных схем.
Применение интегральных схем связано с каждой электронной платой, встроенными системами и различными электронными проектами.Интегральная схема – это набор различных электрических и электронных компонентов, таких как резисторы, конденсаторы, транзисторы. Все эти компоненты объединены в единую микросхему. Они доступны в различных формах, таких как таймеры 555, одноконтурные логические вентили, микропроцессоры, микроконтроллеры, регуляторы напряжения и операционные усилители, такие как IC 741, LM324 IC, LM358 IC, LM339 IC и многие другие. Пожалуйста, перейдите по ссылке ниже, чтобы узнать больше об операционных усилителях: Конфигурация выводов микросхемы операционного усилителя, работа и особенности.
Что такое LM358 IC?
Микросхема LM358 – это отличная, маломощная и простая в использовании двухканальная ИС операционного усилителя.Он разработан и внедрен национальным полупроводником. Он состоит из двух независимых операционных усилителей с высоким коэффициентом усиления и внутренней частотной компенсацией.
Эта ИС специально разработана для работы от одного источника питания в широком диапазоне напряжений. Микросхема LM358 доступна в корпусе размером с микросхему, и применение этого операционного усилителя включает в себя обычные схемы операционных усилителей, блоки усиления постоянного тока и усилители преобразователей. LM358 IC – хороший стандартный операционный усилитель, подходящий для ваших нужд. Он может работать с питанием 3-32 В постоянного тока и источником до 20 мА на канал.Этот операционный усилитель подходит, если вы хотите использовать два отдельных операционных усилителя для одного источника питания. Он доступен в 8-контактном корпусе DIP
Микросхема LM358 IC
Конфигурация выводов LM358 IC
Схема выводов микросхемы LM358 состоит из 8 выводов, из которых
- Вывод-1 и вывод-8 выходят из строя. компаратор
- Выводы 2 и 6 инвертируют i / ps
- Выводы 3 и 5 не инвертируют i / ps
- Вывод 4 – вывод GND
- Вывод 8 – VCC +
Особенности LM358 IC
Особенности LM358 IC:
- Он состоит из двух операционных усилителей внутри и с частотной компенсацией для единичного усиления
- Большое усиление по напряжению составляет 100 дБ
- Широкая полоса пропускания составляет 1 МГц
- Диапазон из широких источников питания включает одиночные и двойные источники питания
- Диапазон одинарных источников питания составляет от 3 В до 32 В
- Диапазон двойных источников питания составляет от + или -1. От 5 В до + или -16 В
- Потребляемый ток питания очень низкий, т. Е. 500 мкА
- 2 мВ, низкое напряжение смещения i / p
- Диапазон синфазного напряжения i / p включает землю
- Напряжение источника питания и дифференциальное напряжение i / p Напряжения p аналогичны
- Размах напряжения o / p большой.
От 5 В до + или -16 ВПрименение микросхемы LM358
Схема датчика темноты на основе микросхемы LM358
Эта микросхема датчика темноты LM358 используется для тестирования светозависимого резистора, фотодиода и фототранзистора.Но вам нужно заменить фотодиод и фототранзистор вместо LDR. Схема датчика темноты с использованием LDR и LM358 IC показана ниже. Необходимые компоненты для построения следующей схемы: LDR, LM358 IC, батарея 9V, резисторы R1-330R, R2-1K, R3-10K, переменный резистор VR1-10K, транзистор Q1-C547.
Цепь датчика темноты В следующей простой цепи датчика темноты. Если вы остановите свет, падающий на резистор, зависящий от света, то сразу же включится светодиод LM358 IC.
Когда фотодиод помещается в LDR, он сразу срабатывает.В зависимости от уровня освещения в вашей комнате вам необходимо отрегулировать переменный резистор, чтобы отрегулировать чувствительность схемы.
Когда фототранзистор помещается в LDR, он сразу срабатывает. В зависимости от уровня освещения в вашей комнате вам необходимо отрегулировать переменный резистор, чтобы отрегулировать чувствительность схемы.
LM358 Цепь аварийной сигнализации на основе ИС
Следующая схема представляет собой цепь аварийной сигнализации, которая используется от дома до автомобилей. Основное применение этой схемы – в автомобилях в качестве противоугонной сигнализации.В этой схеме в качестве датчика удара используется пьезоэлектрический датчик, который должен быть закреплен на двери, которую вы должны охранять. Здесь LM358 подключен как инвертирующий триггер Шмитта. Пороговое напряжение схемы может быть установлено через port1. Резистор R1 используется как резистор обратной связи.
Когда пьезоэлектрический датчик не активирован, то КПД датчика будет низким. Когда пьезоэлектрический датчик срабатывает, сигнал датчика становится высоким и активирует триггер Шмитта.Затем он издает звук зуммера. Звук зуммера иногда напоминает звуковой сигнал, даже если вибрация отключена. Потому что, когда инвертирующий вход увеличивается, это немного влияет на активацию LM358 IC, и состояние не может быть легко инвертировано.
- Аккумулятор на 3 В используется в качестве источника питания в указанной выше цепи.
- Осторожно подключите датчик к поверхности, где бы вы его ни расположили.
- Всегда лучше размещать датчик рядом с ручкой двери.
- Регулирующий резистор R2 для получения необходимой чувствительности.
- Разработайте схему, используя необходимые компоненты на обычной плате хорошего качества или печатной плате.
- Используйте держатель ИС для увеличения ИС.
Преимущества LM358 IC
- Два операционных усилителя с внутренней компенсацией
- Два операционных усилителя с внутренней компенсацией
- Устраняет необходимость в двойных источниках питания
- Обеспечивает прямое измерение, близкое к GND и VOUT
- Хорошо подходит для всех методов логика
- Потребляемая мощность, соответствующая работе батареи
Таким образом, речь идет об операционном усилителе LM358, работе микросхемы LM358, конфигурации выводов микросхемы и ее приложениях.Мы надеемся, что вы получили лучшее представление об ИС LM358. Кроме того, любые вопросы относительно этого проекта или проекта операционного усилителя, пожалуйста, дайте свой отзыв, комментируя в разделе комментариев ниже. Вот вопрос для вас, какова функция LM358 IC?
Фото:
Введение в LM358 – Инженерные проекты
Привет всем! Я надеюсь, что вы все будете в полном порядке и весело проведете время. Сегодня я собираюсь поделиться своими знаниями о Introduction to LM358. LM-358 состоит из двух независимых операционных усилителей с частотной компенсацией и высоким коэффициентом усиления. Они специально разработаны для работы от однополярного или раздельного источника питания в широком диапазоне напряжений. LM-358 имеет множество удивительных особенностей, связанных с ними. Эти особенности включают в себя широкий диапазон питания, низкий потребляемый ток питания, независимый от напряжения питания, широкую полосу пропускания с единичным коэффициентом усиления, заземление включает диапазон входного синфазного напряжения I, низкое входное смещение, усиление дифференциального напряжения разомкнутого контура, компенсацию внутренней частоты и т.LM 358 имеет множество реальных приложений, например, Схемы операционных усилителей (ОУ), усилители преобразователей, блоки усиления постоянного тока и т. Д. LM-358 доступен в таком маленьком размере, как микросхема. Это наиболее часто используемое устройство из-за его экономической эффективности. [Otw_is sidebar = otw-sidebar-7]Введение в LM358
LM 358 состоит из двух независимых операционных усилителей с частотной компенсацией высокого усиления (ОУ). Они предназначены для работы этого устройства от однополярного или раздельного питания в широком диапазоне напряжений.Реальные приложения LM-358 включают блоки усиления постоянного тока, активные фильтры, усилитель-преобразователь, схему ОУ и т. Д. Более подробная информация о LM 358 будет дана позже в этом руководстве.1. Распиновка LM358
- LM 358 имеет в общей сложности восемь (8) контактов, каждый из которых выполняет различные индивидуальные функции.
- Все выводы вместе с их порядковыми номерами приведены в таблице ниже.
2. Конфигурация контактов LM358
- Правильно обозначенная схема контактов любого устройства улучшает положение пользователя.
- Я сделал полностью маркированную схему диода LM-358 вместе с его анимацией.
- Полная распиновка вместе с анимацией, символьным представлением и реальным изображением LM 358 показана на рисунке ниже.
3. Пакеты LM358
- LM 358 имеет четыре (4) различных типа пакетов DSBGA, PDIP, TO-CAN и SOT-23 (5).
- Все эти пакеты вместе с их размерами и номерами деталей приведены в таблице, приведенной ниже.
4. Символическое представление LM358
- Символическое обозначение устройства показывает его внутреннюю схему. Символическое представление
- LM 358 показано на рисунке ниже.
5. Номинальные значения LM358
- Номинальные значения напряжения, тока и мощности любого устройства показывают его потребляемую мощность, то есть количество тока и напряжения, достаточное для его работы.
- Я указал значения тока, мощности и напряжения LM-358 в приведенной ниже таблице.
6. Преимущества LM358
- LM-358 имеет несколько различных преимуществ, некоторые из которых приведены ниже.
- Нет необходимости в двойном питании.
- Совместимость со всеми формами логики.
- Два операционных усилителя с внутренней компенсацией.
- Потребляемая мощность, подходящая для работы от батареи.
- Прямое обнаружение вблизи земли.
7. Приложения LM358
- LM 358 имеет широкий спектр реальных приложений, некоторые из основных приложений приведены ниже.
- блоков усиления постоянного тока.
- Общая обработка сигналов.
- Усилители преобразователи.
- Общее усиление сигнала.
- Активные фильтры.
- Схемы операционных усилителей.
- Измерительные преобразователи с токовой петлей от 4 до 20 мА.
7. LM358 Proteus Simulation
- Я также разработал Proteus Simulation для LM358, который даст вам лучшее представление о его работе.
- В этом моделировании я спроектировал небольшую схему автоматического включения и выключения светодиода в зависимости от значения LDR.
- Изображение показано на рисунке ниже:
- На рисунке выше вы можете видеть, что я подключил LDR к входным контактам, а светодиод подключен к выходному контакту LM358.
- Теперь, когда LDR не горит, светодиод останется выключенным, но когда LDR станет светом, светодиод также включится.
- Переменный резистор используется для определения чувствительности.
- На изображении ниже я показал его состояние ВКЛЮЧЕНО:
- На рисунке выше вы можете видеть, что теперь светодиод включен, потому что LDR находится в состоянии СВЕТ.
- Вы можете загрузить это моделирование LM358 Proteus, нажав кнопку ниже:
[dt_button link = “https://www.theengineeringprojects.com/ElectronicComponents/Introduction to LM358.rar” target_blank = “false” button_alignment = “default” animation = “fadeIn” size = “medium” bg_color_style = “default” bg_hover_color_style = “default” text_color_style = “default” text_hover_color_style = “default” icon = “fa fa-chevron-circle-right” icon_align = “left”] Загрузить Proteus Моделирование [/ dt_button]
Итак, это все из учебника Введение в LM358. Надеюсь, вам понравился этот урок. Если у вас есть какие-либо проблемы, вы можете спросить меня в комментариях в любое время, даже не колеблясь. Я постараюсь как можно лучше разобраться с вашими проблемами, если это возможно. Наша команда также работает круглосуточно и без выходных. Я изучу дополнительные микросхемы и диоды в моем следующем руководстве и обязательно поделюсь ими с вами. Итак, до тех пор, будьте осторожны 🙂Проведение экспериментов с LM358
В этом проекте сделана схема, которая может включать устройство, когда на него падает свет .Для этого я буду использовать LM358 IC, который является операционным усилителем. Я сделал схему с LDR и еще несколькими компонентами. Но когда я заменяю LDR фотодиодом, фототранзистором и транзистором (L14F1), моя схема работает хорошо, не меняя никаких других компонентов. Прежде чем разобраться в схеме, которую я разработал, сначала давайте взглянем на компоненты, используемые в схеме.
]]>]]>1. IC LM358 – LM358 состоит из двух независимых операционных усилителей с высоким коэффициентом усиления в одном корпусе.Важной особенностью этой ИС является то, что нам не требуется независимый источник питания для работы каждого компаратора для широкого диапазона источников питания. LM358 может использоваться в качестве усилителя преобразователя, блока усиления постоянного тока и т. Д. Он имеет большое усиление постоянного напряжения 100 дБ. Эта ИС может работать с широким диапазоном источников питания от 3 В до 32 В для одиночного источника питания или от ± 1,5 В до ± 16 В для двойного источника питания, а также поддерживает большие колебания выходного напряжения.
Конфигурация выводов ИС показана ниже –
Фиг.1: Конфигурация контактов IC LM358
Из рисунка выше видно, что операционный усилитель имеет два входа и один выход в одном независимом LM358. Входы находятся на выводах 2 (отрицательный вывод) и 3 (положительный вывод), положительный вывод используется для положительной обратной связи, а отрицательный вывод используется для отрицательной обратной связи. В идеальных условиях, когда обратная связь не применяется, коэффициент усиления операционного усилителя должен быть бесконечным. Когда напряжение на контакте 2 больше, чем напряжение на контакте 3, выходное напряжение будет увеличиваться в сторону максимального положительного значения, а небольшое увеличение на отрицательном контакте по сравнению с положительным контактом снизит выходной сигнал до отрицательного максимума.Эта особенность операционного усилителя делает его пригодным для определения уровня.
2. LDR – LDR – это устройство, чувствительность которого зависит от интенсивности падающего на него света. Сопротивление LDR уменьшается, когда интенсивность падающего на него света увеличивается, и наоборот (сопротивление увеличивается, когда интенсивность падающего на него света уменьшается). В темноте или в отсутствие света LDR демонстрирует сопротивление в диапазоне мегаомов, которое уменьшается до нескольких сотен Ом в присутствии яркого света.
Испытания LDR
LDR можно проверить с помощью мультиметра. Держите мультиметр в области измерения сопротивления или сопротивления. Когда вы закрываете LDR, его сопротивление будет очень высоким, а когда вы поместите его на свет, оно уменьшится. Это явление указывает на правильную работу LDR. Мы используем это свойство LDR, чтобы убедиться, что ваша LDR работает правильно. Датчик, поскольку при переменном освещении можно получить переменное падение напряжения.
3. Фотодиод – Фотодиоды преобразуют свет в ток или напряжение в зависимости от режима работы.Это PN-переход или структура PIN. Когда фотон достаточной энергии попадает в диод, он создает свободный электрон и дырку. Теперь дырки движутся к аноду, а электроны – к катоду, и создается фототок.
Тестирование фотодиода
Проверить это можно с помощью мультиметра. Поместите мультиметр в диапазон мВ. Теперь наденьте провод мультиметра на провода фотодиода. Снимайте показания как в темноте, так и при свете. Он показывает отклонение при чтении в светлое и темное время суток (в темноте чтение будет больше), чем ваш фотодиод работает нормально.
4. Фототранзистор -Фототранзистор – это датчик света, аналогичный базовому транзистору, но с прозрачной крышкой. Фототранзисторы обеспечивают гораздо лучшую чувствительность, чем фотодиод. Фототранзистор имеет большую базовую область, чем коллектор, по сравнению с другим транзистором. Их изготавливают диффузионным методом или методом имплантации железа. Фототранзистор работает в активной области. Обычно его основание оставляют открытым, чтобы почувствовать, как на него падает свет. Когда свет падает на его основание, он вызывает образование пары электронных дырок.Это явление в основном происходит в коллекторном переходе с обратным смещением, поскольку электронно-дырочная пара электрического поля перемещается и обеспечивает ток базы, заставляя электрон инжектироваться в эмиттер.
Тестирование фототранзистора
Проверить фототранзистор можно с помощью мультиметра. Установите мультиметр в область измерения сопротивления, затем подключите провода мультиметра к коллектору и эмиттеру. Теперь проливаем свет на фототранзистор и убираем свет.Вы можете видеть, что отклонение показаний мультиметра при освещении невелико по сравнению с темнотой. Если это явление происходит, то вы можете сказать, что ваш фототранзистор исправен. Вы также можете использовать транзистор L14F1 вместо фототранзистора, и процесс проверки аналогичен тому, как мы проверяли фототранзистор.
Всегда рекомендуется проверять компоненты перед использованием.
Применение схем
– Схема, которую я сделал, может использоваться как датчик темноты или датчик света с очень небольшой модификацией.Поэтому вы можете использовать его в качестве контуров безопасности , как в охранной сигнализации , утренней сигнализации , magic eye , багажной сигнализации , или она будет светиться в темноте или выключать свет утром и т. Д. В соответствии с вашим приложением .
– На принципиальной схеме я использовал светодиод, чтобы показать выход. Вы также можете использовать реле вместо светодиода для подключения зуммера или любого внешнего компонента, такого как лампочка, дверной звонок и т. Д.
Работа контура
Работа схем очень проста, поскольку мы знаем, что LM358 сравнивает напряжение, подаваемое на входной контакт, и выдает вам выходной сигнал.Уровень напряжения, который мы хотим обнаружить, подается на любой из входных контактов, а обнаруживаемое напряжение подается на другой контакт. Для цепей датчика темноты мы прикладываем напряжение к отрицательному выводу, а обнаруживаемое напряжение – к положительному выводу. Всякий раз, когда входное напряжение подается на положительный вывод из-за света, падающего на LDR, фотодиод и фототранзистор, немного поднимается выше напряжения на отрицательном выводе, выход внезапно повышается до положительного максимума и остается положительным, пока входное напряжение не упадет ниже уровня, который необходимо определить.Транзистор T1 используется для усиления сигналов для возбуждения светодиода, а резистор R1 используется в качестве ограничителя тока для защиты светодиода, а для схемы светового датчика происходит как раз обратное вышеупомянутому явлению. Вы просто меняете LDR с фотодиодом и фототранзистором и видите, что схема работает правильно, и чувствительность схемы также увеличивается. Вы также можете подключать к выходу различные компоненты и устройства, поэтому попробуйте подключить собственное устройство и посмотрите выход.
Рис. 2: Прототип для проведения экспериментов с LM358 на макетной плате
Принципиальные схемыИз архива: Electronic Projects
LM358 datasheet – Dual Operational Amplifier
2SB1555 : Транзистор (приложения для усилителя мощности).
5962-9088106Q2A : ti TLE2024A, Excalibur, высокоскоростной маломощный прецизионный четырехканальный операционный усилитель.
CHA2296 : Усилитель-разветвитель с буфером 9–19 ГГц. Это широкополосный буферный разветвитель трехкаскадный монолитный усилитель. Он разработан для широкого спектра применений, от военных до коммерческих систем связи. На задней стороне микросхемы есть заземление как по ВЧ, так и по постоянному току. Это помогает упростить процесс сборки. Схема изготовлена с использованием процесса PM-HEMT, 0.Длина ворот 25 м, сквозные сквозные отверстия.
CS289 : Цепь привода тахометра с воздушным сердечником 20 мА. CS289 специально разработан для использования с измерителями с воздушным сердечником. Микросхема имеет схему накачки заряда для преобразования частоты в напряжение, шунтирующий регулятор для стабильной работы с одним источником питания, внутреннюю стабилизацию, выходную мощность 20 мА, функциональный генератор, а также синусоидальные и косинусные усилители. Буферизованные синусоидальные и косинусоидальные выходы.
HFA1105 : 330 МГц, маломощный операционный видеоусилитель с обратной связью по току.330 МГц, маломощный операционный видеоусилитель с обратной связью по току Это высокоскоростной маломощный усилитель с обратной связью по току, созданный с использованием запатентованного Intersil дополнительного биполярного процесса UHF-1. Этот усилитель представляет собой отличное сочетание низкой рассеиваемой мощности (58 мВт) и высоких характеристик. Скорость нарастания, полоса пропускания и низкий выходной импеданс (0,08) делают это.
HMA5101 : 16 X 16-битный КМОП-накопитель параллельного умножителя. Это высокоскоростной, маломощный КМОП x 16-разрядный параллельный накопитель умножения, способный работать с тактовыми циклами умножения-накопления 55 нс.16-битные операнды X и Y могут быть указаны как в формате дополнения до двух, так и в формате беззнаковой величины. Дополнительные входы предусмотрены для функций аккумулятора, которые включают: зарядку аккумулятора током.
HS-1412RH : радиационно-стойкий, четырехканальный, высокоскоростной, маломощный, видео с замкнутым циклом.
HS7-2510RH-Q : Радиационно-стойкий операционный усилитель с высокой скоростью нарастания напряжения. Радиационно-стойкий операционный усилитель с высокой скоростью нарастания напряжения Это радиационно-стойкий высокопроизводительный операционный усилитель, который устанавливает стандарт максимальной скорости нарастания и работы в широкой полосе пропускания в монолитных устройствах средней мощности с внутренней компенсацией.Помимо отличных динамических характеристик, этот усилитель с диэлектрической изоляцией.
LA5619M : Питание. ИС зарядного устройства свинцовой батареи с функцией определения напряжения батареи Это однокристальная ИС, которая объединяет функцию определения напряжения батареи и зарядное устройство свинцовой батареи для поддержки компактных комплектов. Напряжение заряда можно переключать между циклическим напряжением и постоянным напряжением (4,9 В тип. 4,6 В тип.). Предел зарядного тока можно установить с помощью внешнего резистора (125.
LC78833V : 16-битный цифро-аналоговый преобразователь цифрового звука со встроенным цифровым фильтром.16-разрядный цифро-аналоговый преобразователь цифрового звука со встроенными цифровыми фильтрами LC78833M и LC78833V – это 16-разрядные КМОП-преобразователи ЦАП со встроенными 4 цифровыми фильтрами с передискретизацией. [Блок цифрового фильтра] 4 фильтра передискретизации: два каскада КИХ-фильтра (33-го и девятого порядков). Фильтр уменьшения выделения: поддерживает частоту дискретизации 44,1 кГц (fs). [Блок ЦАП] Динамический.
MC14574D : CMOS Msi (программируемый двойной операционный усилитель / двойной компаратор.
MC1458D : ti MC1458, Двойной операционный усилитель общего назначения.Защита от короткого замыкания Широкие диапазоны синфазного и дифференциального напряжения Не требуется частотная компенсация Низкое энергопотребление Без фиксации Предназначен для взаимозаменяемости с Motorola MC1558 / MC1458 и Signetics S5558 / N5558 MC1458 и MC1558 – двойные операционные усилители общего назначения с каждая половина электрически аналогична A741, за исключением.
SAA2510 : Декодер Video CD (vcd) Saa2510. Предварительный файл в интегральных схемах, IC02 1996 21 мая (с загруженным стандартным микрокодом) Декодирование и отображение видеопотоков MPEG1 (ограниченные параметры) Декодирование аудиопотоков MPEG (уровень II) Декодирование, хранение (сжатие) и отображение неподвижных изображений с высоким разрешением 576 пикселей. Требуется всего 4 Мбит внешней звуковой памяти DRAM 70 нс.
SY88913 : высокоскоростной усилитель с ограничивающей стойкой 1,25 Гбит / с. до 1,25 Гбит / с Низкий уровень шума Без вибрации / Поколение LOS Выход PECL / LOS TTL / EN Дифференциальный вход PECL для данных / вход EN – TTL с внутренним подтягиванием 27K Один источник питания Разработан для использования с SY88902 и SY88904 Доступен в крошечных 10 -pin (3 мм) MSOP Усилитель-ограничитель SY88913 с его высоким коэффициентом усиления и широкой полосой пропускания идеально подходит.
TC1043 : TC1043 – это многофункциональное устройство, объединяющее два операционных усилителя общего назначения, два компаратора общего назначения и источник опорного напряжения в одном 16-контактном корпусе.
TMS3637D : ti TMS3637, Передатчик / приемник дистанционного управления. ВАЖНОЕ УВЕДОМЛЕНИЕ Компания Texas Instruments (TI) оставляет за собой право вносить изменения в свои продукты или прекращать выпуск любых полупроводниковых продуктов или услуг без предварительного уведомления и советует своим клиентам получить самую последнюю версию соответствующей информации, чтобы убедиться перед размещением заказов, что информация полагался на текущий. TI гарантирует рабочие характеристики своих полупроводников.
ZL40167 : Высокоскоростной двойной операционный усилитель с высоким выходным током.ZL40167 Высокоскоростной двойной операционный усилитель с высоким выходным током Высокая выходная мощность Дифференциальное выходное напряжение 18,8 Vpp, несимметричное выходное напряжение 50 9,4 Vpp, = 9,4 Vpp, = 12 В Устойчивость к высоким ESD (электростатическому разряду) 4 кВ для контактов питания и выхода 0,005% и -0.07deg Низкое дифференциальное усиление и фаза 85 дБ SFDR (динамический диапазон без паразитных составляющих) 192 МГц.
PI3A223 : Двойной SPDT с Ron на 0,6 Ом Двойной SPDT с Ron на 0,6 Ом.
ISL7119EH : Высокоскоростной компаратор двойного напряжения ISL7119RH – это радиационно-стойкий высокоскоростной компаратор двойного напряжения, изготовленный на едином монолитном кристалле.Он разработан для работы в широком диапазоне двойных напряжений питания, а также от одного логического источника 5 В и заземления. Выходной каскад с открытым коллектором облегчает взаимодействие с различными логическими устройствами и имеет такую возможность.
XTR105-DIE : Преобразователь тока 4-20 мА с возбуждением сенсора и линеаризацией XTR105 – это монолитный 2-проводный преобразователь тока 4-20 мА с двумя прецизионными источниками тока. Он обеспечивает полное возбуждение тока для платиновых термометров сопротивления и мостов, инструментальных усилителей и схемы токового выхода на одной интегральной схеме.Универсальный.
ic lm358 – купить ic lm358 с бесплатной доставкой на AliExpress
Отличные новости !!! Вы попали в нужное место для ic lm358. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально есть тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.
Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.
AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы найдете новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот топовый микросхема lm358 в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели микросхему lm358 на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.
Если вы все еще не уверены в ic lm358 и думаете о выборе аналогичного товара, AliExpress – отличное место для сравнения цен и продавцов.Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово – просто слушайте миллионы наших довольных клиентов.
А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны – и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести ic lm358 по самой выгодной цене.
У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.
