Как закрутить винтовые сваи: Вкручивание винтовых свай своими руками, инструкция закручивания

Вкручивание винтовых свай своими руками, инструкция закручивания

Самостоятельно построить фундамент – поступок, вызывающий уважение. Но многие отказываются от этой идеи, считая, что без специального образования, тяжелой строительной техники и массы свободного времени, это невозможно. Многим данная задача кажется невыполнимой без привлечения бригады опытных строителей. Но мало кто знает, что использование винтовых свай может значительно удешевить строительство, а сам процесс возведения свайного фундамента своими руками займет всего лишь 1-2 дня.

Но, как бы там ни было, без специальных инструментов не обойтись. Для работы нам понадобятся:

• Винтовые сваи, подходящие под ваше строение и план будущего фундамента. (Если вы не смогли подобрать сваи самостоятельно, наши специалисты всегда готовы дать подробную и бесплатную консультацию по телефону или в офисе компании) Однако предположим, что сваи у вас уже есть.
• Оголовки 250*250мм (если таковые предусмотрены проектом)
• Колышки, для разметки свайного поля
• Лопата
• Рулетка
• Маркер по металлу белый
• Магнитный уровень
• Водяной уровень или нивелир
• Металлический лом
• Два рычага. (Трубы длиной 2-3 метра, одевающиеся на металлический лом)
• Болгарка с отрезными дисками по металлу
• Сварочный аппарат
• Генератор (если на участке отсутствует электричество)
• Цемент, песок, вода
• Емкость для замешивания бетонного раствора
• Антикоррозийное покрытие, для обработки сварного шва
• А также помощники, в количестве трех человек.



Этапы установки винтовых свай:

1. Разметка свайного поля.



Перед тем как начать закручивание винтовых свай, следует выполнить разметку свайного поля. Конструкции необходимо установить на определенном расстоянии друг от друга (не более 3 м). При несоблюдении данного правила фундамент не наберет нужную несущую способность и в будущем может возникнуть провисание обвязочного бруса.

2. Выставление периметра.

Затем Затем следует выставление периметра. В первую очередь следует измерить диагонали, установить колышки в четырех углах по периметру дома. Формула вычисления диагонали показана на рисунке.



3. Закручивание угловых свай.



Этот этап нужно выполнить строго по центру бруса. Следовательно, если размеры вашего дома даны по краям, вам необходимо вычесть половину ширины бруса с одной и, с другой стороны.



4. Вкручивание остальных винтовых свай.

Сперва необходимо выкопать приямок в месте, которое вы наметили. Глубина приямка не должна превышать 0.5 – 0.7 метра. Сваи следует вкрутить в грунт на глубину не менее 1.7 метра, во избежание выпирания под действием морозного пучения. Процесс вкручивания винтовых свай может производиться как вручную, так и с помощью специальных устройств.

Основная несущая способность сваи достигается только при упоре на достаточно мощный слой грунта. Закручивать сваи необходимо до их полной остановки. Пока свая входит, ее нужно крутить. Только когда она встала, что называется “намертво”, и дальше уже не идет, можно считать ее правильно заглубленной.



В технологическое отверстие на конце сваи вставляется лом. Далее, с двух сторон следует надеть на него трубу большего диаметра, которая послужит рычагом. На ствол сваи нужно прикрепить магнитный уровень. Угол наклона не должен превышать 1,5 – 2 градуса. В обратном случае произойдет неравномерное распределение нагрузки, и как следствие деформация сваи. От правильности закручивания винтовых свай зависят надежность и качество фундамента в целом.





5. Обрезка винтовых свай.

Далее следует обрезка свай, которая выполняется с применением нивелира или же гидроуровня. Обрезать следует не менее 10 см (данная длина – длина технологического отверстия).



6. Бетонирование винтовых свай.

После этого сваи нужно забетонировать. Для этого необходимо использовать раствор цемента-песка марки от М150. Бетонирование винтовых свай нужно лишь для того, чтобы выместить весь кислород из полости ствола сваи, тем самым защитив её от коррозии изнутри.

(Нет кислорода – нет коррозии!)



7. Установка оголовков.

Завершающим этапом установки является приваривание оголовков. Оголовок, нужно надеть на сваю и приварить. Сварной шов следует зачистить, после чего обработать антикоррозийным покрытием.



При правильном строительстве свайно-винтового основания, оно способно простоять десятилетия. Важно сразу отказаться от экономии на материале для возведения фундамента.

Заказывая сваи на нашем заводе, вы можете быть уверены в их качестве. Мы сотрудничаем с ведущими поставщиками металла. Поэтому мы предлагаем оптимальные цены на реализуемый ассортимент.

Несмотря на то, что монтаж винтовых свай можно выполнить самостоятельно, иногда трудно сориентироваться в последовательности действий. Наш завод предлагает услуги квалифицированных монтажников. Они осуществят установку свай качественно, согласно действующим стандартам и нормам. Фундамент на винтовых сваях нашего производства отличается прочностью независимо от типа грунта.

Мы всегда поможем подобрать изделие по диаметру и типу. Также у нас вы сможете рассчитать необходимый типоразмер свай для вашего проекта. Таким образом, вы сэкономите не только деньги, но и время. Сегодня винтовая свая – это оптимальный материал для быстрого и надежного возведения фундамента.

Чем закручивают винтовые сваи

Сваи – современные строительные конструкции, используемые для обустройства фундамента. Опора представляет собой полую металлическую трубу, на конце которой располагается заостренный наконечник с лопастями. Такое устройство позволяет легко закрутить ее в землю с помощью специальных технических средств или вручную.

Основание из металлических столбов обеспечивает возможность строить объекты различного назначения практически на любых грунтах, в заболоченной местности, рядом с водоемами и на участках со сложным рельефом. Вне зависимости от индивидуальных особенностей участка, новое здание всегда будет надежным, если опоры правильно установить, потому важно знать, чем закручивают винтовые сваи и когда приходится использовать механические средства?

Преимущества современных свайных оснований

Фундамент из опор пользуется популярностью у собственников, объясняемой характерными для подобных конструкций преимуществами:

• Монтаж без подготовки участка. Для обустройства основания не приходится выполнять на местности земляные работы, отнимающие много времени и повышающие стоимость строительства.
• Универсальность. Сваи позволяют строить здания практически в любой местности, независимо от почвы, рельефа, плотности застройки и других факторов.
• Быстрота. Фундамент строят всего за 1-3 дня.
• Надежность. Хорошая свая при правильной установке может выдерживать нагрузку в несколько тонн.
• Долговечность. Металлические изделия при производстве обрабатывают специальными антикоррозийными веществами, которые обеспечивают сохранность металла на протяжении многих десятилетий.

Механическое и ручное вкручивание свай в почву

Самый простой и быстрый способ установить необходимое количество труб для строительства объекта – использовать специальные механизированные средства. Подобное оборудование устанавливается на грузовик или микроавтобус, после чего быстро, точно и вертикально ввинчивает сваю в землю.

Обычно механический способ обустройства свайно-винтового фундамента занимает до 3 часов.

Установка с помощью спецтехники требуется в нескольких случаях. Во-первых, когда нужен монтаж большого количества опор. Во-вторых, при необходимости установки свай большого диаметра. В-третьих, когда просто хочется сэкономить свое время и приступить к последующим этапам строительства дома.

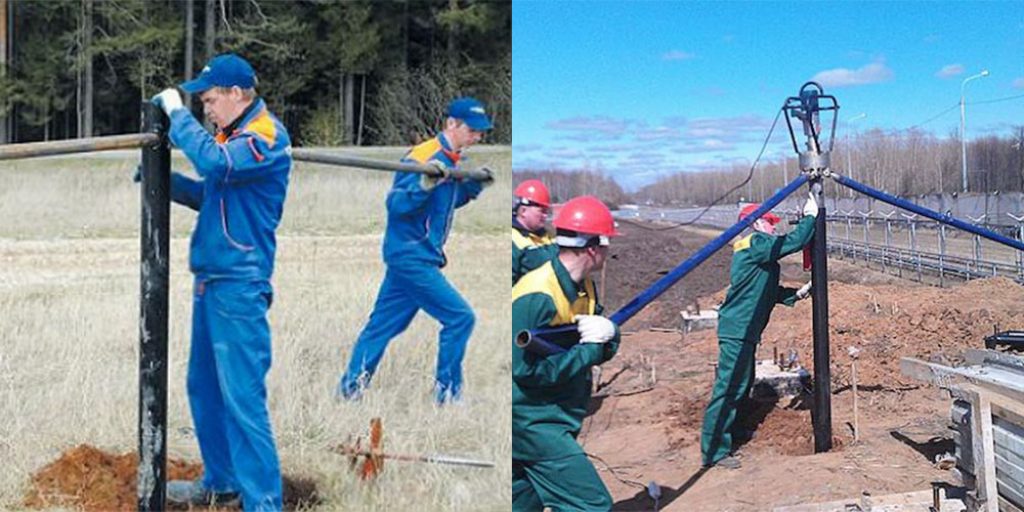

Завинчивание вручную – более востребованная у пользователей методика. Ручной монтаж позволяет экономить денежные средства и не отнимает много сил. На ввинчивание всех столбов для строительства с помощью лома уходит не более нескольких дней. Единственная сложность ручного закручивания – обязательное участие в работах 3-4 человека. Одному невозможно крутить лом и одновременно контролировать вертикальность погружения трубы в землю.

Если опора будет расположена даже с минимальным отклонением – более 2 градусов, то ее нельзя использовать для возведения здания, так как она не сможет нормально переносить нагрузки, подвергнется повышенному износу и вскоре начнет терять свои технические характеристики. Неправильный монтаж при худшем сценарии может привести к обрушению нового объекта.

Вкручивание своими руками без техники. — Домина

Возможность закрутить винтовую сваю своими руками интересует многих наших заказчиков. И речь идет не о коротких, как Вы могли подумать, а именно о длинных трехметровых свай. Бывают такие места, где просто нет возможности пройти технике или если Вы живете очень далеко, так же поводом может послужить и завышенная стоимость доставки техники до Вашего населенного пункта. В этой ситуации может помочь только вкручивание свай своими силами.

upd 2019: на данный момент, уже появились разные чертежи переходников, которые помогают нашим заказчикам из других городов, а тем, кто живет в г. Хабаровск, можем предоставить специальную насадку бесплатно. Если Вы из другого города, можно приобрести эту насадку у нас, но и простой чертеж из первого варианта будет дешевле.

Еще поводом воспользоваться данным приспособлением могут послужить труднодоступные участки или закрытые другими постройками. Оцинкованные винтовые сваи с наконечником в виде огромного самореза заходят в грунт легче, чем лопастной тип, но сложности все ровно есть.

Нельзя забывать тот факт, что она уплотняет грунт вокруг себя. Если лопастную сваю постоянно вращать, рано или поздно, она раскопает себе путь и погрузится на нужную глубину, а многовитковая, при правильном вращении не прокручивается и постоянно погружается сдавливая грунты.

Один из наших заказчиков запланировал построить небольшой каркасный домик за основным домом на участке. Все подъездные пути отрезаны садовыми насаждениями. Выбора нет, только как закручивать самому. Грунты на участке суглинистые, средней влажности. Свай всего 6 штук F76 длиной 3 метра. С большим трудом, но все же, их удалось ввинтить в грунт на нужную глубину!

Вот краткий инструктаж о проделанной работы:
Для начала в стволе каждой сваи сверлится отверстие нужного диаметра (чтобы входил лом).

Заранее, в комплект к лому можно запастись трубами, которые на него можно одеть и увеличить тем самым длину рычага для наибольшего давления.
Пригодится и небольшой садовый бур, для «просверливания» небольшого отверстия глубиной 500…700мм, чтобы легче было на начальном этапе.
Садовый бур позволит задать винту нужную траекторию и быстрее выйти на самостоятельное закручивание (без давления сверху), да и дотянуться до рычага в самом начале закручивания можно будет без стремянки.
После подготовки отверстия и прохождения относительно простых ~2 метра наступает самый сложный процесс. С каждым оборотом вращать становится все труднее и труднее.
Примерно на глубине около 2.4 метра, начинает казаться, что сил просто не хватит пройти еще хотя бы 5 сантиметров, и победит природа.
Стоит отметить, что сваи закручиваются всегда по-разному. Например, был момент, когда при подходе к заветным 2,6м понадобилась сила 6 ти человек и был погнут очень прочный лом, но в итоге – свая была закручена. Другие поддавались силе 2-4х человек без проблем.

По мере погружения, стало очень неудобно толкать рычаги, приходилось работать почти ползком. При разметке необходимо учесть тот факт, что на всю длину рычага не желательно расположение каких либо насаждений или возвышенностей. Первые скорее всего будут все затоптаны, а второе добавит много нецензурной брани в процесс закручивания возле препятствия.

По средним подсчетам, на одну единицу уходит от 30 до 60 минут с учетом кратких интервалов отдыха. Т.е. фундамент из 6-10 больших саморезных свай вполне реально закрутить за один день вручную. Самое главное это – пластичные грунты, наличие физической силы и воды в запасе.

Данная работа была завершена за полтора дня, включая работы по сверлению отверстий в свае. Хотите больше ручных монтажей? Можете посмотреть в блоге здесь.

Закручивание винтовых свай | АнкорБурСтрой

В настоящее время, закручивание винтовых свай осуществляется как ручным, так и механизированным способом. Ручные операции являются малоэффективными, трудоемкими, и потому используются главным образом при небольших объемах работ.

Ручными буровыми установками можно создать отверстие глубиной до 500 мм, в то время как автоматизированная техника бурит ямы на глубину до 15-20 м (диаметром до 1,2 м), в том числе на сложном по составу грунте.

Использование ямобура при завинчивании свай

Быстрое и эффективное завинчивание винтовых свай при обустройстве фундаментов или укрепительных конструкций обеспечивает ямобур — самоходная буровая установка, смонтированная на шасси автомобиля или трактора. Техника эксплуатируется во все сезоны года, на простых и сложных грунтах, в том числе на заболоченной и труднопроходимой местности.

Если бурение предусматривается в промерзшей почве, поверхность земли предварительно разбивается перфоратором. Механизированные установки создают ровные отверстия правильной цилиндрической формы, в точности по диаметру свай, что значительно ускоряет рабочий процесс. Маневренные компактные ямобуры на тракторном шасси могут работать в условиях холмистой и пересеченной местности, где ранее могли производиться работы только ручным способом.



Установка свайных конструкций под ключ

Специалисты компании оказывают комплексные услуги по возведению свайных конструкций. Наши инженеры, мастера и операторы спецтехники справляются с самыми сложными проектными заданиями. Мы подбираем оптимальные по мощности бурильные установки, производим расчеты, чтобы работы были экономически эффективными, максимально быстро выполняем заказ. Компания также предоставляет в аренду современную буровую технику разных конструкций и габаритов.

Если вам необходимо закрутить винтовые сваи обязательно свяжитесь с нами — описанные выше преимущества – ваши плюсы от совместного сотрудничества с нами по номеру теефона +7-927-712-60-99.

Как закрутить винтовые сваи своими руками: технология установки

Как закрутить винтовые сваи своими руками? Такой вопрос возникает при самостоятельном сооружении свайного фундамента, от правильной установки которого зависят надежность и длительность эксплуатации возводимого здания. Выбор технологии вкручивания винтовых опор определают бюджет застройщика, тип грунта и наличие специальных приспособлений.

Анализ грунта

Пробное бурение под опору

Свайный фундамент используют в качестве основания при строительстве домов на участках с подвижным, глинистым или подтопляемым грунтом, а также на площадках со сложным рельефом и большими перепадами высоты.

Перед началом закручивания винтовых опор необходимо изучить состояние почвы и определить уровень залегания подземных вод. Для этого можно воспользоваться специальными справочниками, выбирая нужные параметры по месторасположению строительной площадки.

Чтобы получить более точную информацию, проводят пробное бурение или завинчивание сваи. Первый способ информативнее, поскольку позволяет выяснить глубину залегания твердого грунта.

Кроме того, во время пробного бурения можно провести разметку и подготовить шурфы меньшего диаметра для последующего закручивания винтовых опор.

Выбор и расчет параметров свай

Опора стандартного диаметра 108 мм

При использовании свай заводского производства следует ориентироваться на вид и предполагаемый вес возводимых объектов. Винтовые опоры диаметром 47‑76 мм применяют при строительстве различных укреплений и заборов. Для сооружения легких конструкций и каркасных домов используют сваи сечением 89 мм.

Винтовые опоры для фундамента диаметром 108 мм способны выдержать до 3500 кг и поэтому подходят для большинства возводимых зданий, исключая постройки из камня. Массу построек рассчитывают по габаритным размерам дома и весу стен и других конструктивных элементов.

Длину свай определают по уровню расположения подошвы ростверка, учитывая характеристики грунта, глубину его промерзания и месторасположение подземных вод. Важными факторами также являются габаритные размеры и масса возводимых сооружений. Чаще всего востребованы сваи длиной 2-2,5 м.

Сколько потребуется винтовых опор, и каким должно быть расстояние между ними рассчитывают в соответствии с такими параметрами, как:

• вид и свойства грунта на участке;
• форма фундамента;
• величина и характер действующей нагрузки.

Перед началом работ и пробным бурением следует убедиться в отсутствии подземных инженерных коммуникаций на территории строительной площадки.

Инструменты и приспособления для вкручивания свай

Закручивание винтовых свай для фундамента можно выполнять вручную, с использованием самодельных и заводских средств малой механизации, а также с привлечением спецтехники. Выбор определенного варианта зависит от финансовых возможностей владельца будущей недвижимости, наличия помощников и возможности проезда транспортных средств к месту строительства.

Монтаж опоры можно выполнить без специального оборудования

Для закручивания винтовых опор для свайного фундамента вручную потребуется:

• лопата;
• рулетка и уровень;
• лом;
• арматура или колышки и шпагат для разметки;
• молоток или кувалда;
• болгарка и запасные круги для выравнивания свай по высоте;
• трубы диаметром 50 мм и длиной 2,5 м, которые выполняют функции рычагов;
• специальный маркер для отметок на колышках или арматуре.

Отверстие под сваю делают с помощью садового бура, диаметр которого должен быть меньше сечения используемых винтовых опор. Он позволяет проверить структуру почвы и выявить камни и другие помехи при их наличии.

Рекомендуем посмотреть видео, как правильно выбрать опоры для монтажа.

Технология вкручивания свай

Чтобы осуществить монтаж винтовых свай для фундамента своими руками, сначала необходимо разметить расположение опор согласно сделанным расчетам, используя шпагат и арматуру. Расстояние между сваями не должно быть больше 3 м, иначе прочность и устойчивость основания значительно снижаются.

Бурение лунок под опоры

Дальнейшая деятельность по завинчиванию свай включает следующие виды работ:

• Бурение лунок по разметке. Его выполняют с помощью садового бура таким образом, чтобы глубина полученных шурфов была меньше длины сваи. В некоторых случаях опоры вкручивают без предварительного бурения. Это осложняет установку свайного фундамента, но позволяет избежать рыхлости грунта.
• Закручивание. Сваю помещают в лунку и продевают в нее лом, предварительно укрепив на опоре строительный магнитный уровень. Затем опору начинают завинчивать, избегая ее смещения. При достижении более плотных слоев грунта используют рычаги в виде отрезков трубы, равномерно распределяя силу воздействия. Сколько человек потребуется для установки сваи зависит от плотности грунта и ее диаметра. Обычно необходимо минимум трое участников: двое завинчивают опору, а третий контролирует вертикальный уровень и своевременно вносит коррективы. Таким же образом вкручивают и остальные опоры для фундамента в углах возводимого здания и по его периметру.
• Выравнивание. По завершении работ по установке опоры выравнивают и обрезают по высоте с помощью нивелира. Сколько потребуется срезать? Обычно сваи укорачивают примерно на 10 см, что соответствует длине технологического отверстия, не имеющего несущей способности.
• Бетонирование. Для защиты опор от появления коррозии на внутренней поверхности и усиления фундамента их заливают раствором бетона. При этом марка цемента не должна быть ниже М150, а песок желательно использовать без посторонних примесей.

Посмотрите видео, как правильно монтировать опоры своими руками.

Если при вкручивании свая сместилась вбок, а величина заглубления не достигла 1,5 м, ее следует извлечь и завинчивать заново. При излишнем сопротивлении грунта следует обеспечить дополнительную нагрузку, давящую сверху на опору.

Как закрутить винтовые сваи

Вопрос о том, как закручивать винтовые сваи вручную, возникает тогда, когда строительство фундамента выполняется своими руками. За такую работу нельзя браться людям без опыта, поскольку от ее результатов зависит надежность и долговечность всего строения. Но если вы уверены в своих силах, стоит делать все правильно.

Получить консультацию

Шаг первый: анализируем грунт

Свайный фундамент понадобится в том случае, если стройплощадка расположена на почве:

• подвижной;
• глинистой;
• подтапливаемой;
• со сложным ландшафтом;
• с серьезными перепадами высоты.

Перед тем как закрутить винтовые сваи, стоит узнать, на какой глубине залегают подземные воды. Для более точных результатов делают пробное ввинчивание опоры. Это будет гораздо информативнее изучения специальных справочников.

Заказать обратный звонок

Шаг второй: выбираем опоры

Нужно ориентироваться на разновидность и вес конструкции. Если речь об изделиях с диаметром 47-76мм, то они пригодятся при строительстве забора. Для строительства каркасного или любого другого легкого дома хватит 89мм. А ЖБИ диаметром 108мм подойдут практически для любого тяжелого здания за исключением каменного.

Количество столбов будет зависеть от:

1. Свойств почвы на участке.
2. Формы основания здания.
3. Силы нагрузки и ее характера.

Длина труб зависит от того, на какую глубину промерзает почва, а также по местоположению грунтовых вод. Масса и габариты самой постройки также обязательно учитываются. Часто применяются опоры 2-2,5 метра.

Рассчитать стоимость

Шаг третий: закручиваем столбы

После выбора изделия можно узнать, как закрутить винтовые сваи своими руками. Работа включает 4 этапа:

1. Бурение заглублений по разметке. Для этого применяется специальный бур. Длину каждой лунки нужно делать меньше длины ЖБИ. Иногда предварительное бурение не требуется – это усложняет процесс, но позволяет избежать рыхлости земли.
2. Закручивание. Столб размещается в заглублении, в монтажное отверстие продевается лом, после чего происходит его вкручивание.
3.  Выравнивание. Изделие равняется и обрезается, как правило, на 10 см. Они не имеют несущей способности.
4. Бетонирование. Позволяет усилить конструкцию и избежать возникновения ржавчины.

Теперь вы знаете, как самому закрутить винтовую сваю и знаете порядок действий. Обзаведитесь рабочим инструментом, приобретите трубы нужной длины и диаметра, и можете приступать к обустройству основания здания.

Оформить заказ

Как установить винтовые сваи на песке

Одно из главных преимуществ винтовых свай – возможность относительно быстро и легко возводить фундаменты на «сложных» грунтах, к которым, несомненно, можно отнести и пески с супесями.

В Подмосковье такие почвы встречаются не часто. Возможны два варианта:

• Верхний слой грунта полностью представлен песком. Это более редкий случай. Обычно такие участки находятся там, где раньше были песчаные карьеры.
• Верхний тонкий слой грунта представлен землей или торфом, а под ними находится песок. Такое наблюдается чаще. Как правило, в этих местах раньше находились торфоразработки. Можно считать, что свая устанавливается в песок, если толщина слоя торфа составляет не больше 40-50 см. В противном случае речь идет об установке свай на торфянике.

Особенности песчаных грунтов

Пески обладают двумя ключевыми свойствами, которые определяют особенности строительства свайно-винтового фундамента.

Во-первых, плотность такого грунта достаточно высока. Это делает закручивание свай вручную весьма сложной задачей.

Во-вторых, свойства песков различаются в зависимости от того, мокрые ли они, или сухие. Сухие пески и супеси имеют меньшее сопротивление грунта. Следовательно, устанавливать сваи в них проще.

Из этих двух особенностей следует вывод: если нужно закрутить винтовые сваи в обводненных песках на достаточно большую глубину, – более 150 см, – то не стоит даже пытаться делать это вручную. Понадобится специальная техника.

Особенности лидирующего бурения

Для того чтобы сваю было проще закрутить ручным способом в песок, суглинок или глину, обычно проводят лидирующее бурение – проще говоря, под сваю заранее готовят «дырку». На песке лидирующее бурение имеет некоторые особенности:

• Для песков применяется бур большего диаметра, чем для суглинков. Если на суглинках используют бур диаметром 90 мм, то на песках – до 200 мм. Большой диаметр призван компенсировать осыпание песка.
• Во время лидирующего бурения в суглинках в шахту заливают воду – она работает, как смазка, и помогает проще закрутить сваю. Во время лидирующего бурения на песке этого делать нельзя – мокрый песок осыпается намного быстрее, чем сухой, и затрудняет установку свай.

Особенности установки винтовых свай в песчаный грунт

Пески и супеси не являются пучинистыми грунтами. Сухой песок промерзает зимой на глубину всего 20-40 см. Это означает, что сваи можно устанавливать не так глубоко, как на торфяниках и суглинках, достаточно 120-150 см. И сами сваи могут быть короче – 200 см вместо 250. Это – экономия, одно из преимуществ песков и супесей.

Как построить фундамент навеса на винтовых сваях

Мой друг хотел построить сарай на заднем дворе дома, который он недавно купил. Проблема заключалась в том, что он не хотел портить свои новые ландшафтные ямы для рытья бетонных опор. Он выбрал фундамент для сваи на винтовых сваях , который он мог установить сам, не испортив свой газон.

Винтовые сваи популярны, потому что для их использования не нужны специальные инструменты или машина. Все, что вам нужно, это 2 х 4 и немного смазки для локтей.После того, как сваи вкручиваются в землю, они становятся такими же прочными, как и любой бетонный опор, и более устойчивы к морозному пучению.

Что такое винтовая свая?

Винтовая свая – это оцинкованный столб с плоской головкой вверху и спиральной «пластиной» внизу. Винтовая пластина внизу действует как шуруп, и вся винтовая свая вбивается в землю так же, как шуруп врезается в дерево. Это можно сделать вручную или с помощью машины.

После того, как свая вбивается в землю, конструкция опирается на плоскую пластину, выступающую из земли.Винтовые сваи бывают разных диаметров как для опоры, так и для винтовой пластины. Чем больше диаметр, тем больший вес он выдержит.

Винтовые сваи существуют в основном потому, что они могут быть более дешевым вариантом, чем использование бетонных опор. Хотя сами сваи дороги, их легко и быстро установить. Кроме того, воздействие на окружающие области минимальное, и вы можете приступить к строительству конструкции сразу после установки.

Конструкция и компоненты винтовой спиральной сваи

Конструкция винтовой сваи проста, что делает ее отличным вариантом для многих домашних мастеров.Мой друг смог собрать несколько винтовых свай в местном магазине Home Depot и в тот же день установить их сам. Конечно, для этого требовалось немного смазки для локтей, но он полагал, что сэкономил себе по крайней мере день работы и немного денег.

Давайте подробнее рассмотрим детали винтовой сваи:

Головка сваи

Головка винтовой сваи плоская или П-образная. Многие покупные самодельные винтовые сваи, такие как винтовые сваи Pylex, предлагают U-образные головки, которые могут удерживать деревянный столб 4 × 4 или 6 × 6. Вертикальная часть U-образного кронштейна обычно имеет высоту около 2 ¼ дюйма. Многие коммерческие сваи имеют плоские головки, которые позволяют пользователю либо добавить кронштейн, либо просто поддерживать боковую балку.

Купленные в магазине бренды также предлагают регулируемые по высоте головки. Это означает, что головка сидит на стержне с резьбой, который регулируется с помощью большой гайки у основания. Простое вращение гайки может поднять или понизить высоту головки до 3 дюймов.

Важно отметить, что многие из этих купленных в магазине винтовых свай не оцинкованы.Вместо этого они окрашены антикоррозийной краской и имеют порошковое покрытие. Остальные варианты, предлагаемые подрядчиками, полностью оцинкованы. Настоятельно рекомендую использовать только оцинкованные столбы. Краска может отслаиваться во время установки, что со временем приводит к ржавчине, гниению и разрушению ворса.

Центральный вал

Центральный вал винтовой сваи бывает разных диаметров. Очевидно, что чем меньше диаметр, тем меньший вес он может выдержать. Чаще всего продаются диаметры от 1 ¼ “до 3 ½”.Имейте в виду, что все сваи поставляются с техническими бюллетенями, в которых четко указан вес, на который они рассчитаны.

Хотя все валы имеют цилиндрическую форму, некоторые из них имеют квадратный вал, предназначенный для установки над землей. Это позволяет гайке и головке сваи располагаться более под прямым углом к ​​валу. Часто это встречается только на валах меньшего диаметра, купленных в домашних магазинах Reno.

Конечно, длина валов бывает разной. Поскольку валы предназначены для установки ниже уровня мороза, есть 10-дюймовые варианты для действительно холодных регионов.Кроме того, Pylex и несколько других производителей продают удлинители для винтовых свай. Они устанавливаются поверх существующей винтовой сваи, чтобы удлинить существующую сваю.

Обязательно обратитесь к местным строительным нормам и правилам, чтобы узнать, какая линия замерзания находится в вашем районе. На всякий случай многие подрядчики утверждают, что 2 фута ниже линии замерзания – это идеальный вариант. Таким образом, вы гарантируете, что даже в самый разгар ультра-холодной зимы ваш сарай не пошевелится.

Спиральная пластина

Винтовая пластина представляет собой спиралевидный кусок металла в нижней части сваи.Это то, что дало свае название «винтовой». Эта плита позволяет забивать сваю в землю с помощью завинчивания или скручивания. Диаметр винтовой пластины варьируется. Как и в случае с валом, чем больше диаметр пластины, тем больший вес она выдержит.

Диаметр винтовой пластины не обязательно зависит от размера вала. Однако меньший вал ограничивает диаметр винтовой пластины. Например, вы не получите намного больше, чем 6-дюймовая спиральная пластина из вала винтовой сваи диаметром 1 ¼ дюйма.

Винтовые пластины приварены к валу. Если у вас нет оцинкованного вала, то вам лучше поверить, что в первую очередь ваша дешевая винтовая свая заржавеет на сварных швах, соединяющих спираль с валом. Это означает выход из строя винтовой сваи.

Зачем строить сарай на винтовых сваях?

Причина номер один – простота установки. Когда у вас есть план палубы или навеса и вы отметите, где на земле вы хотите разместить сваи, все, что вам нужно сделать, это купить их и начать болтать.Хотя это требует определенных усилий, если не использовать машину, это можно сделать гораздо быстрее, чем делать бетонные опоры.

Всепогодная установка

Кроме того, вы можете устанавливать эти сваи практически в любую погоду – если только земля не полностью промерзла (но кто же тогда захочет работать на улице?). После того, как ваши сваи установлены, вы можете начать строить свою конструкцию на них. немедленно. Не нужно ждать, пока бетон высохнет.

Нет беспорядка

Абсолютно нулевой или очень небольшой беспорядок, который нужно убрать потом.Если вы хотите защитить свой красивый ландшафтный газон, то винтовая свая – единственный выход. Многие Kubota поставляются с большими опорными колесами, которые почти не касаются земли под ними. В качестве альтернативы вы можете использовать длинный 2 × 4 в качестве рычага для забивания винтовых свай в землю без каких-либо ударов.

Устойчивость

Причина, по которой винтовые сваи работают, – их узкий стержень. Поскольку земля движется и замерзает, небольшой профиль вала обеспечивает чрезвычайно малую площадь поверхности. Это означает, что он более устойчив к движениям в почве, чем поверхность бетонной опоры.

Хотя винтовые сваи чрезвычайно устойчивы, они также обладают гибкостью в том, что их высота может регулироваться. Эти дополнительные 3 дюйма полезны при выравнивании опорных балок для настилов или навесов.

Гарантированная грузоподъемность

К каждой винтовой свае прилагается технический бюллетень, в котором точно указан максимальный вес, на который она рассчитана. Поскольку куча настолько устойчива, вы можете быть уверены, что она удержит именно то, для чего была предназначена.

Поскольку существуют различные версии винтовой сваи, ее можно адаптировать к любому типу настила или размеру навеса. Независимо от того, есть ли у вас навес размером 6 на 6 дюймов для газонокосилки или пещера размером 24 на 30 дюймов на заднем дворе, всегда найдется винтовая свая для поддержки любых конструкций.

Съемный и многоразовый

Хотя для большинства это не может быть коммерческой функцией, эти сообщения можно использовать повторно. Для владельцев сарая это должно быть огромным плюсом. Если вы используете сонотрубки для постройки сарая, то переместить его через пять лет будет огромной болью. Бетон означает, что он существует на всю жизнь.

С другой стороны, использование винтовых свай для вашего сарая означает, что вы можете его переместить.Допустим, вы устанавливаете сарай на винтовых сваях. Затем, пять лет спустя, вы хотите добавить к своему дому гараж, но навес вам мешает. Прочтите мою статью о том, как переместить сарай, затем удалить сваи, переустановить где-нибудь во дворе, и вы переместили сарай, раскапывая бетон.

Стоимость

Стоимость винтовой сваи 4 фута с валом диаметром 1 дюйма чрезвычайно дешевая, и ее можно купить менее чем за 20 долларов. Это для дешевой, китайской сваи. Оцинкованные винтовые сваи большего диаметра как по валу, так и по спирали могут стоить около 200 долларов за сваю.

Однако вы платите за то, что получаете. Ищите оцинкованные сваи местного производства – это именно то, что вам нужно. Если вы остановите свой выбор на качественных сваях, то вы сможете сэкономить, установив их самостоятельно.

Изображение предоставлено technometalpost.com

Как установить винтовые сваи для навесов

Ниже мы рассмотрим этапы установки фундамента сваи на винтовых сваях . Естественно, что нанять подрядчика всегда проще.Однако не у всех есть пара лишних тысяч долларов. Вместо этого я покажу вам, что вы можете установить заземляющий винтовой фундамент самостоятельно быстро и без каких-либо специальных инструментов или машин.

Давайте рассмотрим некоторые технические аспекты проекта, которые вам следует рассмотреть, прежде чем начинать завинчивание свай на заднем дворе.

Какой сарай?

Тип сарая, который вы строите, будет определять количество и тип винтовых свай, которые вам понадобятся. Если у вас есть навес, который будет поддерживать тяжелые предметы, такие как дровяная печь, большой компрессор или даже классический автомобиль, вам потребуются валы большего диаметра и винтовые пластины.

Важно отметить, что строительство навеса на винтовых сваях может подразумевать любой тип навеса, просто некоторые навесы не обязательно требуют винтовых свай. Небольшие пластиковые навесы для инструментов отлично подойдут для 4 шлакоблоков. Но если вы похожи на меня, то вам нужно что-то прочное и постоянное. Поэтому винтовые сваи незаменимы.

Где находится сарай?

Винтовые сваи могут проникать в большинство почв, будь то глина, песок или ил. Гравий представляет больше проблем, особенно если это более крупный сорт с более крупными камнями.В некоторых случаях сначала необходимо выкопать смешанный грунт с крупными камнями под ним.

Pylex рекомендует приобретать арматурный стержень диаметром ⅜ дюйма, называемый арматурным стержнем, для использования в качестве пилотного стержня для поиска камней, а также для удержания винта прямо во время установки. Зондирование с помощью арматурного стержня может сообщить вам о любых крупных камнях, которые могут вызвать проблемы.

Поймите, что одна из замечательных особенностей винтовых свай заключается в том, что влажные места не являются проблемой. Винтовые сваи подойдут даже для снега или полумерзлого грунта.Ваша основная забота – большие камни, поэтому используйте арматурный стержень, чтобы помочь вам. Если есть огромные валуны, вы можете скорректировать план опоры или подумать о другом варианте фундамента.

Насколько велик сарай?

Проконсультируйтесь с техническим листом, который поможет вам определить грузоподъемность винтовых свай различных размеров. Фундаментный винт Pylex размером 50 дюймов для сарая рассчитан на то, чтобы выдерживать вес около 6000 фунтов при установке в песчаную почву. Глина имеет тенденцию опускать конструкции под очень большими нагрузками, поэтому вместимость одной и той же сваи в глине составляет всего около 4000 фунтов.

Не могу сказать, сколько винтовых свай вам понадобится для сарая. Это зависит от размера вашего сарая и материала, из которого он построен. Если вы использовали пиломатериалы, они будут тяжелыми. Но опять же, это также зависит от того, что вы кладете в сарай. Используйте инструмент виртуального конструктора, который поможет вам выбрать необходимое количество свай.

Более крупные производители будут утверждать, что расстояние между винтовыми сваями от 8 до 10 футов является стандартом. Но они учитывают использование валов большего диаметра и винтовых пластин.Поскольку винтовые сваи Pylex меньше по размеру, вам, вероятно, придется сложить их ближе друг к другу.

Тип этажа

Винтовая свая имеет либо плоскую пластину, либо U-образный кронштейн для головки. Оба предназначены для использования в сочетании с деревянной балкой. В этом случае типичная конструкция пола сарая будет иметь балки, проходящие перпендикулярно поверх балок, а поверх них – фанерный пол.

Помните, что для получения информации о том, где проходит линия замерзания и насколько глубоко свая должна уходить в землю, обратитесь к местным строительным нормам.Если вы не пойдете достаточно глубоко, вы рискуете повредить конструкцию сарая, что приведет к неровному полу.

Как построить фундамент навеса на винтовых сваях

Давайте посмотрим, как установить винтовые сваи самостоятельно. В качестве примера мы возьмем типичную 50-дюймовую винтовую сваю Pylex.

Шаг №1

Помните, сначала ознакомьтесь со строительными нормами и правилами и поймите, на какую глубину должны заходить ваши винтовые сваи. Винтовая пластина должна находиться ниже линии промерзания.

После того, как вы спланировали место для винтовой сваи, вы собираетесь вставить на место кусок арматуры, называемый стержнем арматуры.Вы забьете его на место молотком весом 5 или 8 фунтов. Потратьте время, чтобы убедиться, что он полностью вертикален. Повесьте отвес рядом со своей удочкой, чтобы убедиться, что он ровный.

Ударьте по стержню так, чтобы он выступал на несколько дюймов над землей.

Шаг №2

Вставив удочку в землю, вы знаете, что у вас есть направляющая для вашей сваи. Снимите верхнюю пластину или U-образный кронштейн с верха сваи. Снимите резьбовой стержень и гайку. Снова вставьте скобу в верхнюю часть стопки. Квадратный конец кронштейна плотно войдет в квадратную вершину ствола сваи.

Для начала вы можете просто крепко взяться за края U-образного кронштейна и повернуть его. Это быстро станет трудным, и вам придется использовать дополнительные рычаги.

Шаг № 3

Когда скручивание руками становится слишком трудным, возьмите 2 × 4 длиной около 2 футов. Отцентрируйте его ровно внутри U-образного кронштейна. Возьмитесь за любой конец и продолжайте скручивание. Теперь вы начнете видеть некоторый прогресс. По мере того, как свая приближается к земле, вам будет трудно скручивать ее дальше.

Шаг № 4

Отбросьте 2 ‘2 × 4 и возьмите более длинный – подойдет 6’ ‘.Положите один конец внутрь кронштейна и возьмитесь за другой конец. Медленно переместите рычаг так, чтобы винтовая свая достигла места окончательного упора на высоте около 6 дюймов над почвой.

С помощью молотка разбейте сваю несколькими сильными ударами. Это плотно уплотнит ворс на месте. Снимите кронштейн и снова вставьте резьбовой стержень с гайкой в ​​верхнюю часть вала. Установите кронштейн на стержень с резьбой.

Шаг №5

Кронштейн теперь должен находиться на высоте 6 дюймов над землей, если вы устанавливаете в глину, и на 4 дюйма при установке в песке или иле.Теперь вы можете установить стойку 4 × 4 в U-образный кронштейн. Используйте конструкционные шурупы для дерева, чтобы прикрепить кронштейн к стойке.

Отрегулируйте регулируемую верхнюю пластину с помощью гайки на стержне с резьбой, чтобы получить ровную стойку и балку. Pylex требует, чтобы стержень с резьбой был не менее 3 дюймов ниже высоты вала для обеспечения устойчивости.

Использование подрядчика для установки винтовых свай

Есть несколько причин выбрать подрядчика, а не выполнять работу самостоятельно.

Во-первых, у них есть доступ к более качественным винтовым сваям. Многие монтажники закупают сваи напрямую у производителей, которые используют отечественную сталь. Также эти сваи оцинкованы. Pylex покрывает их сваи только антикоррозийной краской. Гальванизация – гораздо более надежный вариант, поскольку теоретически он всегда устойчив к ржавчине, исключая любые серьезные истирания.

Во-вторых, подрядчики имеют доступ к сваям длиной до 10 футов и гораздо шире диаметра, чем сваи, предлагаемые Pylex. Если вы устанавливаете навес, который будет выдерживать большой вес или будет большим, вам понадобится сваевой вал большего диаметра и спиральная пластина.В магазинах не продаются валы диаметром 3 дюйма или винтовые пластины 14 дюймов.

Наконец, подрядчики установят сваи быстрее и точнее, чем вы, вероятно, сможете, в основном потому, что у них есть машина, которая установит их прямо и затянет точно в соответствии со спецификациями.

Стоимость фундамента для винтовых свай

Винтовая свая из Pylex диаметром 50 дюймов стоит около 40 долларов. Таким образом, десять стопок обойдутся вам примерно в 400 долларов плюс налог. В целом, вы можете потратить менее 500 долларов на фундамент для сваи на винтовых сваях.Они могут быть установлены вами утром, а вы можете построить свой сарай к обеду.

Теперь, если вы наймете подрядчика, он установит винтовые сваи гораздо более высокого качества, но по цене не менее 200 долларов за сваю. Имея десять стопок, вы стоите в четыре раза дороже, чем делать это самостоятельно, скорее всего, как минимум.

Можно приобрести коммерческие винтовые сваи, хотя многие из них не предназначены для установки вручную. Квадратное основание кронштейна Pylex и квадратная верхняя часть вала позволяют вращать его вручную, в то время как коммерческие сваи не имеют прямоугольного вала, что делает невозможным ручное скручивание.Некоторые коммерческие сваи имеют предварительно просверленные отверстия, куда вы можете механически прикрепить 2 × 4.

Заключение

Самостоятельно устанавливая фундамент сваи , помните, что самая важная часть – это планирование. Если вы точно нанесете на карту расположение свай и правильно учтете смещение веса и расположение балки, то конструкция вашего навеса будет стабильной.

Также обязательно устанавливайте винтовые сваи ниже линии промерзания. Винтовая пластина должна находиться полностью ниже линии промерзания, чтобы фундамент вашего сарая не сдвигался и не поднимался.

Спасибо, что нашли время прочитать эту статью о винтовых сваях. Я надеюсь, что вы найдете это полезным, когда придет время установить винтовые сваи для вашего следующего проекта. Как всегда, если у вас есть какие-либо комментарии или вопросы по статье, обязательно оставьте отзыв ниже.

Евгений был энтузиастом DIY большую часть своей жизни и любит проявлять творческий подход, вдохновляя на творчество других. Он страстно увлекается благоустройством, ремонтом и обработкой дерева.

Ремонт опор и оснований балок с помощью винтовых свай

Если вы заметили ослабление фундамента вашего дома или получили плохой отчет о проверке, вы, вероятно, ищете лучший способ исправить проблемы с опорой и балкой.В этом есть смысл. Прочный фундамент имеет решающее значение для безопасности и ценности любого дома. Таким образом, вы можете задаться вопросом о ремонте фундамента – как устранить проблемы с опорой и балочным фундаментом. Учитывая следующие три преимущества, винтовые сваи – эффективный способ закрепить любой фундамент.

Универсальность

Сваи – чрезвычайно универсальный способ укрепить фундамент дома. Если вы надстраиваете свой дом, ремонтируете слабый фундамент или укрепляете подпорную стену, сваи, вероятно, будут хорошим вариантом.Ваш подрядчик может установить сваи вместо традиционных деревянных, стальных и шнековых отливок. Учитывая эту универсальность, нетрудно понять, почему строительные нормы и правила начинают требовать их использования в определенных областях.

Эффективность

Если вы, как и многие домовладельцы, испытываете проблемы с фундаментом, вы можете задаться вопросом о ремонте фундамента – как устранить проблемы с опорой и балочным фундаментом. Для домов, построенных на неустойчивом грунте или в поймах, ответ – сваи. Без особого прерывания сваи могут добавить прочности фундаментам, построенным даже на самом неустойчивом грунте.

Скорость

Если вы пытаетесь придерживаться сжатого графика строительства или ищете срочное решение проблем с фундаментом, вам следует подумать о сваях. Ваш подрядчик, вероятно, сможет установить это усиление всего за один день. Еще лучше, вы можете установить сваи в ограниченном пространстве. Так или иначе, для быстрого варианта ремонта фундамента сваи обыграть сложно.

Строите ли вы новый дом или кладете фундамент на уже существующий, вы понимаете важность прочного основания.Однако у вас может возникнуть следующая проблема, связанная с ремонтом вашего фундамента – как устранить проблемы с опорой и балочным фундаментом. Как минимум по трем причинам ответ – винтовые сваи.

Как построить палубу – Винтовые сваи

После статьи об установке и строительстве деревянного настила, вот статья, которая будет полезна для самостоятельной установки свай.

Палубные винтовые сваи

Наше бесплатное онлайн-приложение пересчитывает конструкцию свай патио при каждом щелчке мышью и при каждом изменении, внесенном в ваш проект.Установка винтовых свай внутреннего дворика, в частности, сваи нашего партнера Pylex, – более простой способ сделать фундамент, чем бетонные опалубочные трубы.

Для этого метода вы должны выкопать яму глубиной от 4 до 5 футов под зоной замерзания диаметром около 14 дюймов. Для этого нужна особая лопата. Также вам необходимо купить бетон, перевезти его, замесить и заварить. Бетонный мешок весит около 60 фунтов, и это для одной стопки (8 дюймов), и на него потребуется как минимум 4-5 мешков. Так что, если у вас 4 сваи, этот метод потребует нескольких часов транспортировки, перемешивания…

Рассчитать количество свай

По всем этим причинам мы предлагаем использовать сваи Pylex, чтобы облегчить вашу работу.Кроме того, они следуют отраслевым стандартам. Виртуальный конструктор создается последовательно, поэтому он мгновенно вычисляет нужное количество винтовых свай (см. Рисунок ниже).

Установка винтовой сваи на настил

Установка проста: с помощью рычага и удлинителя для облегчения поворотов и забивания свай на большую глубину. Они совместимы с удлинителем на 24 дюйма. Более того, они регулируются; они могут заработать до 3 дюймов в высоту.Их можно использовать с опорами 3 ¼ дюйма и 3 ½ дюйма. Сваи Pylex очень прочные и долговечные, потому что деревянный столб находится вне земли.

Характеристики винтовой сваи

Сваи Pylex (регулируемые на 50 дюймов) могут выдерживать тысячи фунтов. Все зависит от типа грунта, на котором они размещены. Обратите внимание, что глинистые почвы могут нести меньше зарядов, чем песчаные. Благодаря своей стальной конструкции и винтовой передаче сваи обеспечивают исключительную устойчивость.Таким образом, они устойчивы к перемещению грунта и замерзанию / оттаиванию.

Винтовые сваи и опоры для жилых домов для ремонта фундамента – Услуги по установке винтовых опор для жилых домов

Винтовые сваи и опоры для жилых домов для ремонта фундаментов – Услуги по установке винтовых опор для жилых домов | EagleLIFT, Inc.

Ваш браузер устарел.

В настоящее время вы используете Internet Explorer 7/8/9, который не поддерживается нашим сайтом. Для максимального удобства используйте один из последних браузеров.

• Хром
• Firefox
• Internet Explorer Edge
• Safari

Закрыть Вернуться в основу жилого фонда

EagleLIFT предоставляет услуги по свайным сваям для жилых домов, предлагая клиентам в Калифорнии и Неваде легко адаптируемые системы подъема и стабилизации фундамента. При работе с сильно поврежденным фундаментом винтовые сваи обеспечивают надежную анкерную опору для фундамента дома и обеспечивают спокойствие для защиты вашей конструкции.

Как процесс впрыска полимера завершает создание винтовых свай

Также известные как винтовые опоры или винтовые опоры, винтовые сваи Eagle Lifting для жилых помещений и опоры для ремонта фундаментов используются для укрепления структурно слабых фундаментов или защиты нового строительства. Винтовые опоры врезаны прямо в землю, что делает их экономичными и простыми в установке без необходимости серьезного нарушения почвы или выемки грунта. Дополнительные преимущества винтовых свай и анкеров для жилых и коммерческих помещений:

• Перенос веса конструкции на более глубокую и более несущую почву
• Простота установки в сложных почвенных условиях
• Возможность установки в любое время года
• Сопротивление силам сжатия
• Возможность немедленной загрузки

Почему винтовые сваи?

Винтовые сваи превосходят многие другие методы структурного усиления новых конструкций, облегчая стабилизацию грунта и осадки фундамента.Жесткая муфта с тремя болтами, которая соединяет винтовые секции и удлинители, делает сваю устойчивой к изгибу, в отличие от болтовой и пальцевой муфты, используемой в решениях с винтовыми сваями с квадратным валом.

• Конфигурация спирального лезвия выбрана для достижения проектной глубины и грузоподъемности
• Может устанавливаться в зонах ограниченного или ограниченного доступа
• Устанавливается быстро
• Установка не портит
• Установка без вибрации (в отличие от забивных свай)
• Бетон можно заливать сразу после установки сваи
• Доступен с опцией горячего цинкования для дополнительной защиты от коррозии
• Конкурентоспособная цена по сравнению с другими альтернативами глубокого фундамента.
• Позвоните или свяжитесь с нами онлайн для получения сметы на винтовые сваи нового строительства
• Поддерживает стабилизацию грунта

Коммерческая и жилая стабилизация

Винтовые сваи используются для поддержания и поддержки фундаментов, которые осели, взбудоражились или вышли из строя в соответствии с первоначальной конструкцией. Винтовые сваи могут стабилизировать основание жилых и коммерческих зданий, соединяя опоры и стены с твердыми несущими грунтами.Они пригодны как для легких, так и для тяжелых нагрузок.

Винтовые сваи – отличный выбор для старых конструкций, их также можно использовать в качестве временной привязки и контроля плавучести или даже контроля плавучести трубопровода.

Легконагруженные конструкции

• Стенки крыла
• Межкомнатные полы
• Плиты крыльца
• Палуба для двора
• Дополнения

Тяжелонагруженные конструкции

• Одно- и многоэтажные дома
• Башни электропередач

Подрядчики по производству винтовых свай для жилых домов в Калифорнии и Неваде

Мы обслуживаем всю Калифорнию, включая Лос-Анджелес, Сан-Диего, Сан-Хосе, Сан-Франциско, Фресно, Лонг-Бич, Сакраменто, Окленд; и вся Невада, включая Лас-Вегас, Хендерсон, Северный Лас-Вегас, Рино, Гумбольдт, Кингсбери.Позвольте EagleLIft стать вашим подрядчиком по установке винтовых опор уже сегодня! Свяжитесь с нами для получения дополнительной информации о наших услугах по установке винтовых опор в жилых домах.

Винтовые сваи l Van Matre

Часто задаваемые вопросы о винтовой пристани

Каковы шансы возникновения дополнительных проблем с фундаментом после установки винтовых опор?

Если винтовые опоры установлены правильно профессиональной компанией по ремонту фундаментов, специализирующейся на установке опор, то шансы на возникновение дополнительных проблем с фундаментом в будущем практически отсутствуют.Именно поэтому так важен выбор подходящей компании для установки опор.

Насколько глубоко можно установить винтовые опоры?

В среднем опоры устанавливаются на 10–25 футов ниже почвы, но глубина может варьироваться в зависимости от условий грунта, поскольку необходимо обеспечить требуемый крутящий момент. Некоторые сваи могут быть установлены на глубине до 100 футов под землей, чтобы закрепить фундамент.

Будет ли поврежден интерьер моего дома после установки?

В большинстве случаев внутренняя часть вашего дома не будет повреждена процессом установки винтовой опоры.На самом деле, как правило, все наоборот. Некоторые трещины могут закрываться, и двери могут снова начать нормально работать после установки. Если возникнут какие-либо сомнения по поводу установки, ваш подрядчик сообщит вам об этом.

Повлияет ли установка на мой двор и ландшафтный дизайн?

Нарушение двора во время процесса установки обычно минимально, так как установка требует рытья небольших ям размером 3х3 дюйма. Возможно, потребуется удалить часть озеленения, чтобы получить адекватный доступ к зонам установки.Если это так, мы сообщим вам, прежде чем выполнять какое-либо удаление.

Можно ли устанавливать винтовые опоры в ограниченном пространстве?

Да, когда возникают проблемы с зазором, можно использовать переносное оборудование для установки опор вместо более тяжелого оборудования, которое обычно используется.

Как долго служат винтовые опоры?

Винтовые опоры оцинкованы по новейшей технологии цинкования для защиты от ржавчины и коррозии. В большинстве почв спиральные опоры могут прослужить более 150 лет.Однако почвенные условия могут повлиять на продолжительность жизни.

Helical Pier Systems – Решение для глубокого ремонта фундамента

Система винтовой пристани

Если вам требуется ремонт фундамента или укрепление фундамента, системы спиральных опор могут быть правильным вариантом для ваших нужд. Системы спиральных опор могут решить множество проблем с фундаментом, включая укладку стен фундамента, трещины, слабый фундамент и другие проблемы, с которыми вы можете столкнуться. Все это признаки проблем с фундаментом, и все они признаки того, что системы спиральных опор могут вам помочь.

Однако, даже если вы немного разбираетесь в системах спиральных опор, вы можете не знать, что это такое и как они работают. Если вы думаете, что системы винтовых опор могут вам подойти, у вас дома есть винтовые опоры или вы просто хотите узнать больше о винтовых опорах в целом, вот краткое изложение систем винтовых опор.

Что такое системы спиральных опор?

Система винтовых опор, которую также называют системой ремонта винтовых фундаментов, винтовой опорой или винтовой сваей, представляет собой один из видов ремонта глубоких фундаментов.Чаще всего его используют для ремонта фундамента, который в настоящее время сломан по той или иной причине, будь то из-за того, что изначально он был плохо построен, потому что со временем провалился в землю, или из-за того, что что-то сделало его слабым.

Одной из уникальных особенностей винтовых систем опор является то, что они похожи на штопор. В отличие от некоторых других типов систем опор, которые обычно выглядят как длинные шесты, спиральные системы опор ввинчиваются в землю, как штопор.Это делает их чрезвычайно стабильными.

Конечно, это очень сложный процесс определения того, какой тип опорной конструкции лучше всего подходит для стабилизации фундамента. На самом деле могут потребоваться опоры для перекрытий или толкающие опоры, чтобы вернуть фундамент в исходное состояние. Независимо от того, как вы собираетесь укрепить фундамент, вам нужно поговорить со специалистом по ремонту фундамента JES, чтобы получить экспертное мнение.

История винтовых систем пирса

1830-е годы Использование на маяке

Системы винтовых пирсов восходят к 1830-м годам, когда ирландский инженер Александр Митчелл изобрел маяк на сваях.Хотя это может показаться несвязанным, на самом деле оно составляет основу современной винтовой системы опор, поскольку конструкция винтовой сваи была революционной для своего времени.

Самый первый маяк на винтовых сваях существовал на Брендивайн-Шол, Делавэр-Бей. Маяк на винтовых сваях заменил маяк, в котором в качестве стабилизаторов использовались прямые опоры. К сожалению, этот прямой маяк-пирс был разрушен тяжелыми льдинами. Маяк на винтовых сваях устранил многие проблемы, связанные с маяком с прямым пирсом.

Винтовые сваи очень быстро прижились после Гражданской войны. Фактически, после гражданской войны Совет маяков принял радикальное решение, заменив существующие маяки маяками на винтовых сваях, в результате чего более 100 маяков на винтовых сваях заменили существующие маяки с прямыми пирсами.

Хотя это может показаться чем-то полностью утерянным с течением времени, вы все же можете это увидеть. Многие винтовые маяки сохранились до сих пор. Последний винтовой маяк в Северной Каролине – Роанок Ривер Лайт, его первоначальная дата постройки – 1877 год.Самый старый маяк на винтовой свае, все еще действующий в Соединенных Штатах, – это Carysfort Reef Light, который находится в четырех милях от Ки-Ларго, штат Флорида. Кроме того, в домах по всей стране до сих пор используются винтовые опоры. То, что они не используются в маяках, не означает, что они больше не используются. Система спиральных опор может быть идеальным вариантом для вашего дома, потому что она обеспечивает значительную устойчивость за счет ввинчивания в землю под вашим домом.

Как работают системы спиральных опор?

Спиральный пирс

Система винтовых опор может показаться сложной, особенно если вы никогда раньше не исследовали опорные конструкции фундамента.На самом деле, процесс относительно прост, даже если методы могут быть очень сложными и требовать специалиста. Вот полный процесс от начала до конца.

Шаг 1. Убедитесь, что винтовые опоры – правильный выбор

Первый шаг – убедиться, что винтовые опоры – правильный выбор для решения стоящей перед вами проблемы. Системы спиральных опор очень хорошо подходят для укрепления фундамента, но они не являются универсальным решением для любой проблемы, с которой вы можете столкнуться при ремонте фундамента.Вместо этого важно взглянуть на проблемы, с которыми вы сталкиваетесь с фундаментом, и на проблемы, которые у вас есть по поводу фундамента, и сопоставить их с системой опор.

Системы спиральных опор обычно стабилизируют осевший или потрескавшийся фундамент фундамента. Тем не менее, другие типы систем опор также могут очень хорошо работать с этими типами проблем с фундаментом. Это зависит от типа вашего фундамента, проблем, с которыми вы сталкиваетесь, и от того, считает ли команда по ремонту фундамента JES эта система хорошо для вас.

Шаг 2. Используйте только высококачественные винтовые опоры

Следующий шаг – убедиться, что в список включены только высококачественные винтовые опоры. Легко попытаться сэкономить на инструментах и ​​продуктах, если вы хотите выполнить работу с минимальными затратами, но это не место для экономии. Поскольку эти системы спиральных опор будут выдерживать такой большой вес в течение такого длительного времени, вы хотите выбрать для своей системы спиральных опор только высочайшее качество.

Винтовые опоры

JES спроектированы в соответствии с критериями ICC-ES AC358, и JES тщательно тестирует их в соответствии с Международным советом кодов.Когда вы используете эту систему с помощью JES, вы можете быть уверены, что они безопасны, эффективны и долговечны, потому что пространство между лопастями гарантирует, что пирс останется прочным и очень легко устанавливается.

Шаг 3. Выкопайте и обнажите основание фундамента

После того, как винтовые опоры будут определены как правильное решение для вашего дома, команда JES начнет процесс установки. Бригада сначала использует оборудование, чтобы выкопать землю вокруг того места, где будут установлены опоры. Они также будут копать, обычно на несколько футов, обнажая основание вашего фундамента.Это пригодится на следующих этапах.

Шаг 4. Забейте винтовые сваи в грунт

Это момент истины. Как только все будет на месте, спиральные опоры должны фактически войти в почву на всем пути до почвы, достаточно прочной и плотной, чтобы удерживать дом. Как правило, они устанавливаются на глубине 10–30 футов ниже уровня земли, хотя некоторым специалистам может потребоваться снизить уровень, если определенные требования кажутся отстающими.

Этот процесс обычно довольно простой и безболезненный, особенно когда он проходит через специалиста по ремонту фундамента JES.Все, что вам действительно нужно сделать, это дождаться, пока эксперт закончит забивать винтовые сваи в почву. Если вам интересно узнать больше о механике фактического забивания винтовых свай в почву, вы можете спросить эксперта JES, с которым вы связываетесь.

Шаг 5: Прикрепите фундаментные кронштейны к опоре

Винтовая система опор требует некоторого способа переноса веса от здания на сам опорную опору. Вот почему на этом этапе эти опоры прикрепляются к фундаментным кронштейнам, которые переносят вес на опору.Фундаментные кронштейны имеют решающее значение для обеспечения правильной работы системы спиральных опор, потому что, если фундаментных кронштейнов нет, вес не перераспределится и ничего не изменится.

Интервалы, которые эксперт JES будет использовать для размещения винтовых опор, будут варьироваться в зависимости от размера здания и степени повреждений. Это более индивидуальный выбор, и он не обязательно будет одинаковым для всех людей. Это лишь одна из причин, почему консультации со специалистом JES так важны при установке системы винтовых опор.

Шаг 6: Дальнейшие действия, если необходимо

После того, как система спиральных опор будет полностью установлена, эксперт JES выполнит подведение итогов. Обычно это включает в себя уборку и предоставление вам информации о том, что команда JES сделала у вас дома. Важная часть этого подведения итогов включает тот факт, что вам может потребоваться связаться с командой JES через определенный период времени, чтобы убедиться, что все по-прежнему работает как можно лучше в конце дня.

Команда JES предоставит вам информацию не только о том, что нужно искать, чтобы убедиться, что система спиральных опор работает, но и о том, что нужно искать, чтобы увидеть, может ли система винтовых опор не работать.Если вы видите какой-либо из симптомов, указывающих на то, что система пирса может иметь ошибку, не бойтесь как можно скорее позвонить в команду JES. Эта команда хочет, чтобы у вас был лучший опыт.

Преимущества спиральных фундаментных систем

Почему бы вам выбрать вариант спирального фундамента вместо системы фундамента другого типа? Система винтового фундамента имеет ряд преимуществ по сравнению с другими типами систем опор. Это лишь некоторые из этих преимуществ.

Минимальные требования к копанию и очистке

Как упоминалось ранее, бригаде придется провести некоторые раскопки вокруг вашего дома, чтобы получить доступ к основанию фундамента и зонам установки винтовых опор. Но это не значит, что вам придется столкнуться с огромным беспорядком или навести порядок.

Это отлично не только для вас, но и для команды, которая помогает вам установить систему спирального фундамента. Многие из этих других систем очень сложно установить физически.Как правило, гораздо проще установить систему спиральных опор из-за простоты ее использования. Кроме того, несмотря на простоту использования, система спиральных опор также остается прочной благодаря методу реализации, который работает почти как винт в земле.

Последствия не будут для вас обузой. Любая грязь, удаленная вокруг вашего дома, будет заменена командой JES и утрамбована, и они даже могут посеять семена и солому.

Отсутствие вибрации при установке

Последним важным преимуществом винтовой системы фундамента перед другими системами является отсутствие вибрации в процессе установки.Вместо того, чтобы забивать что-либо, как это могут делать некоторые другие системы опор, винтовая система фундамента просто вкручивается в землю. Отсутствие ударов молотком на протяжении всего процесса означает, что никому никогда не придется использовать большие электроинструменты, чтобы забивать опоры отбойным молотком как можно глубже в землю, а это означает, что вы не почувствуете значительных вибраций, сопровождающих это.

Сваи обычно создают вибрацию во время установки, чего по возможности следует избегать. То, как специалисты забивают сваи в землю, вызывает сильную вибрацию не только в непосредственной близости, но и в непосредственной близости от вас.Это может привести к повреждению окружающих конструкций и создать дополнительную ответственность. Вы никогда не захотите услышать слово «ответственность», связанное с чем-то, что якобы является решением проблемы, независимо от того, являетесь ли вы домовладельцем или членом строительной бригады.

Ремонт фундамента с помощью спиральных растворов фундамента

Конечно, системы спиральных опор – это не то, что вы можете сделать своими руками. Эти системы требуют тяжелого оборудования для размещения и установки, а также значительных знаний, чтобы закрепить их в земле.Однако, если рядом с вами будет опытный специалист по ремонту фундаментов JES, вы сможете больше узнать о спиральных системах фундаментов.

Любой, кто изучает все типы проблем с фундаментом, должен связаться со специалистом JES для бесплатного осмотра. Этот эксперт JES придет к вам домой, изучит проблемы, изучит все, что может происходить, и сообщит вам, подходят ли эти системы спиральных опор для ваших конкретных нужд.

Примечания: * ICC не имеет стандартов для каждой системы фундамента, доступной в настоящее время.Тесты FSI в соответствии со стандартами ICC, если таковые имеются. Если стандарты испытаний недоступны, FSI проводит обширные внутренние испытания со своей командой профессиональных инженеров, чтобы убедиться, что прочность, точность, несущая способность и безопасность соответствуют или превосходят другие сопоставимые стандарты ICC и отрасли.

Искать:

Микро-сваи и спиральные сваи – проектирование и строительство свай, улучшение грунта смещения буровым станком, системы фундамента для Калифорнии и западного побережья –

Обзор

Сваи из бурильных труб, микрошарики и спиральные сваи (DPP, MP и HP) Системы представляют собой высокопрочные стальные конструкционные системы малого диаметра, состоящие из составных свай.DPP / MP / HP просверливаются и ввинчиваются в землю для создания сопротивления опоры и растяжения для опоры фундамента. MP можно быстро установить практически на любой почве с помощью небольшого мобильного бурового оборудования. HP предлагает четко очерченную стальную сваю из компонентов с надежной опорой на фундамент. Конструкция DPP / MP / HP обеспечивает низкий уровень шума и отсутствие вибрации. DPP / MP / HP обеспечивает способность к более глубокому слою почвы, связываясь с компетентной почвой или опираясь на спиральные пластины. DPP / MP / HP часто используются для подкрепления, временной фиксации стен исторических зданий и наклонных панелей для новых зданий.MP / HP может быть установлен с оборудованием с низкой высотой потолка, в труднодоступных местах, а также в новой конструкции для несения фундамента и подъемных сил. DPP / MP / HP – это универсальные, экономичные фундаментные сваи для поддержки фундаментов, связей и проектов модернизации / ремонта.

Приложения DPP / MP / HP

Анкеры для сейсмического растяжения, сейсмическая модернизация, опора фундамента и анкерные крепления стен. Идеальные приложения для DPP / MP / HP:

1. Сейсмическая реконструкция существующих зданий.
2. Узкие зоны доступа для поддержки и дополнительной поддержки.
3. Чувствительные участки с проблемами вибрации возле критических конструкций.
4. Реконструкция и модернизация фундамента в загрязненной почве.
5. Районы охраны подземных вод.

Технические характеристики

Система свай из бурильных труб, микроволн и спиральных свай (DPP, MP и HP) предлагает высокую пропускную способность, плотный доступ, глубокую опору для фундамента с почти мгновенным сопротивлением силе после установки.MP / HP используются для сейсмической модернизации, поддержки новых фундаментов, обновления старых фундаментов, увеличения пропускной способности существующих фундаментов, предотвращения оседания фундаментов и помощи в подъеме фундамента, если позволяет конструкция.

DPP / MP – это конструкционные сваи большой емкости, малого диаметра, обычно диаметром от 4 до 12 дюймов. DPP / MP как просверливаются, так и заливаются раствором во время установки, оставляя залитый стальной корпус или стержень с резьбой в земле. MP можно пробурить в любых грунтовых условиях с помощью адаптируемых мобильных буровых установок.Обычно они прикрепляются к твердой породе или очень твердой почве для достижения максимальной емкости.

HP состоит из ведущей секции и одного или нескольких удлинителей, которые ввинчиваются в землю за счет приложения толчков и кручения. Вывод HP выглядит как винт с одной или несколькими спиралями диаметром от 6 до 14 дюймов. При установке в почву мощность HP изначально контролируется установочным крутящим моментом. Сопротивление крутящему моменту зависит от типа почвы и размера спиральных компонентов. Расширения HP добавляются по мере продвижения сваи в землю.

По достижении проектной глубины и монтажных моментов MP / HP отсекают и прикрепляют несущую пластину или кронштейн новой конструкции. Полномасштабные испытания под нагрузкой до 200% подтверждают расчетную несущую способность и грузоподъемность.
